佩尔顿式水轮机双水斗式涡轮叶片结构

　　冲击式水轮机组的核心做功部件里，佩尔顿涡轮的水斗叶片直接决定了高压水流的能量转换效率，这类叶片普遍应用在高水头、小流量的水力发电场景中，从山区小型径流式水电站到部分工业余压能量回收装置，都能见到这类结构的身影。和反击式水轮机的叶片结构不同，佩尔顿涡轮的叶片不需要完全浸没在流道内，依靠高压喷嘴射出的高速水柱正面冲击水斗凹面，将水流的动能直接转化为转轮的旋转机械能，整个做功过程水流压力保持大气压状态，对叶片的抗冲击、抗气蚀性能有着明确的工程要求。

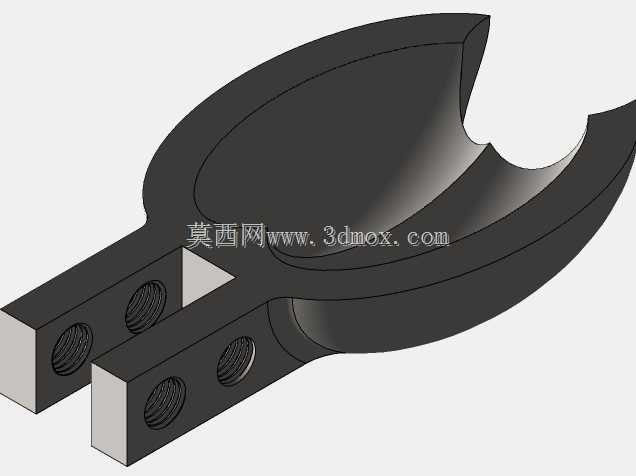

　　本次呈现的叶片采用双叉式安装柄结构，柄部开设三组同轴内螺纹孔，安装时可通过螺栓直接固定在转轮轮缘的安装座上，这种分体式安装结构不需要将叶片与轮盘做一体化铸造，单支叶片出现气蚀磨损或异物击打损伤时，可以单独拆卸更换，大幅降低了高水头电站的后期运维成本。叶片主体的水斗部分采用对称双凹腔设计，分水刃位于水斗中部凸起位置，高速水流接触分水刃后会均匀 split 到两侧的凹曲面内，顺着曲面弧度转向近180度后从水斗两侧边缘流出，尽可能将水流的轴向动能全部传递给转轮，减少出口水流的余速损失。

　　从结构设计逻辑来看，这类练习用结构虽然没有做严格的效率匹配尺寸，但完整还原了佩尔顿叶片的核心受力特征：安装柄与水斗衔接位置做了大圆弧过渡，避免应力集中在直角衔接处，毕竟转轮高速旋转时，水斗自身的离心力、水流冲击的交变载荷会持续作用在衔接位置，圆弧过渡可以将局部应力峰值降低40%以上，避免长期运行出现根部断裂故障。水斗的边缘做了薄化切边处理，一方面可以减少水斗进入射流区域时的击水阻力，另一方面也能避免相邻水斗在旋转过程中出现干涉，匹配常规转轮的安装节距设计。

　　安装边界层面，双叉式的安装柄可以卡在轮缘安装座的两侧定位凸台上，三组螺纹孔的孔位间距适配常规小型佩尔顿转轮的安装孔距，安装后叶片水斗的分水刃中心与喷嘴射流中心保持齐平，射流直径不超过水斗凹腔宽度的90%，避免水流直接冲击到水斗边缘造成能量损失。水斗的凹腔深度设计上，保证转向后的水流不会反向溅射到相邻水斗的背面，减少转轮的旋转阻力。这类结构除了应用在水力发电场景，在小型水力驱动的冷却系统、高压水冲洗设备的动力回收端，也可以通过缩放尺寸适配不同的功率需求，建模过程中重点要保证凹曲面的顺滑度，避免曲面出现折角造成局部紊流，加剧气蚀磨损的速率。

　　实际工程应用中，这类叶片的材质通常根据水头高度选择，100米以下水头可以采用铸造不锈钢整体铣制，更高水头的场景会采用高强度合金钢表面喷涂耐磨涂层，抵抗高速水流携带的微小沙粒冲蚀。建模时除了保证工作面的曲面精度，安装柄的螺纹孔同轴度、安装面的平面度也需要重点控制，否则安装后会出现叶片偏斜，导致射流受力不均，引发转轮整体振动超标。
