紧凑型室内中柱式螺旋楼梯结构设计

做建筑配套金属构件设计的这些年，螺旋楼梯一直是小空间竖向交通方案里绕不开的选项，这次完成的中柱式螺旋梯结构，核心就是解决狭小开间内的垂直通行需求，同时兼顾结构刚性与安装适配性。很多人对螺旋梯的认知停留在装饰性，但实际在loft夹层、复式小户型、工业设备操作平台、户外检修通道这些场景里，它的空间利用率是直跑梯完全比不了的——常规直跑梯要预留至少2.4米长的水平投影，而这款中柱螺旋梯的水平投影直径仅1.2米，中心立柱落地占比不到0.02平方米，哪怕是1.5米见方的预留洞口都能顺利安装，不会占用过多下层使用面积。

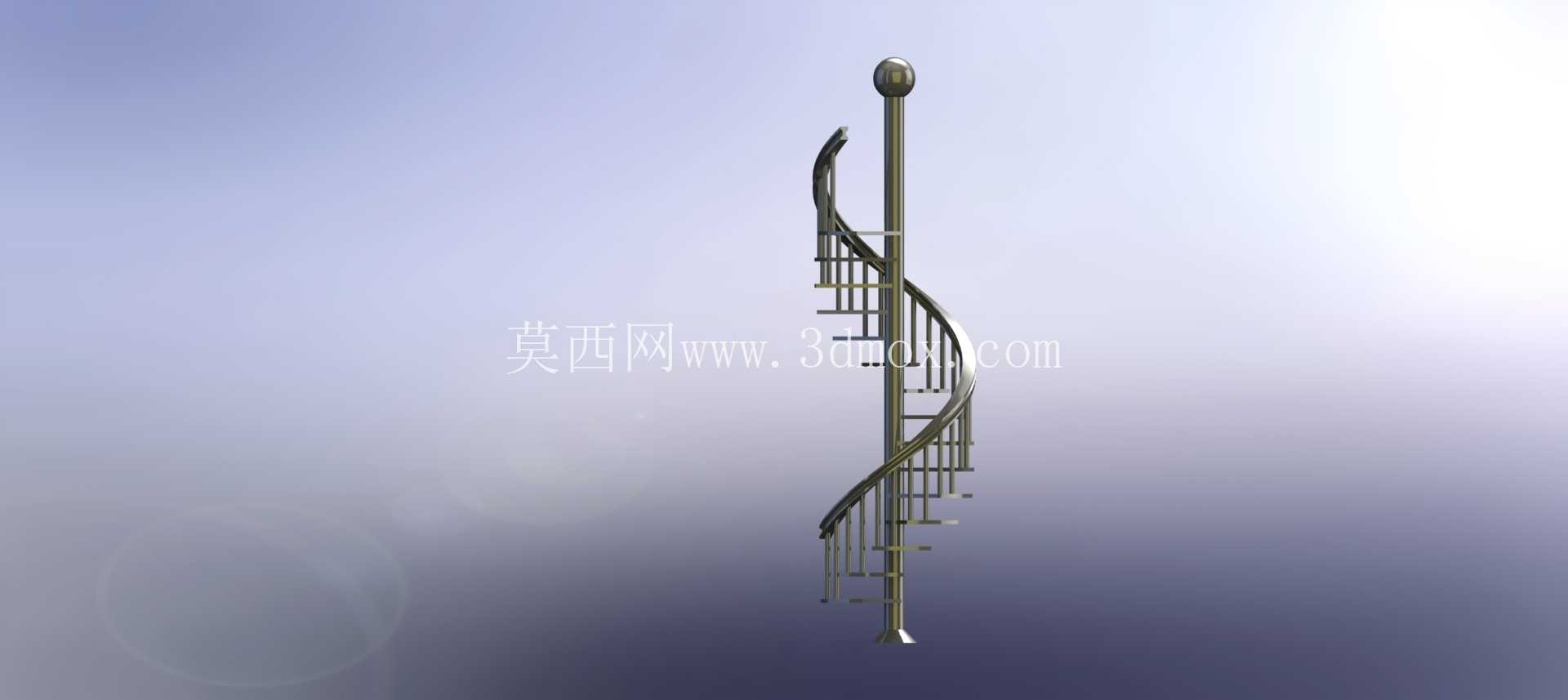

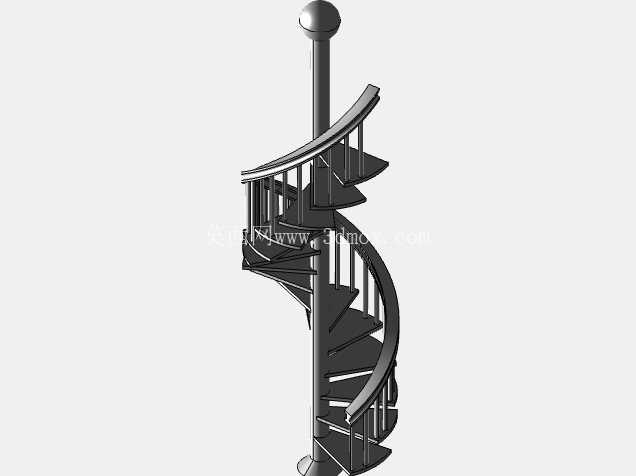

设计初期最先敲定的是中心主立柱的参数，作为整个梯段的核心承重构件，立柱选用无缝圆管结构，壁厚预留足够的安全余量，顶部做球形封头处理，一方面避免尖锐棱角造成磕碰，另一方面也能作为扶手收尾的固定基点，底部设计方形法兰安装盘，通过膨胀螺栓与地面结构层固定，安装时不需要破坏大面积地面铺装，只要找准中心点就能完成定位，后期如果需要移位也能快速拆解。踏步板的排布是整个设计里最花时间的部分，每一级踏步的旋转角度控制在15度，整段梯旋转360度刚好完成2.8米标准层高的爬升，踏步内侧宽度预留足够的落脚空间，外侧宽度控制在合理范围，既保证成年人行走时脚面有足够的支撑面，也不会因为踏步过宽造成材料浪费。踏步板与中心立柱的连接采用插接焊接结构，每块踏步板的内侧都做了与立柱弧度匹配的弧形切口，安装时直接卡入立柱预加工的定位槽后满焊固定，焊接位置做打磨钝化处理，避免应力集中造成长期使用后的焊缝开裂。

扶手部分的设计没有采用复杂的弯曲工艺，而是沿踏步外侧的螺旋轨迹布置连续圆管扶手，扶手高度控制在成年人腰部以上的安全高度，每间隔三级踏步设置一根竖向支撑筋连接踏步板外缘与扶手，既保证扶手的侧向抗推力满足建筑安全规范，也不会因为支撑过密造成视觉上的拥挤感。考虑到不同使用场景的适配性，整个梯段的所有构件都做了模块化拆分，中心立柱分两段加工，通过内置的连接套管拼接，踏步板全部为统一规格的预制件，运输时可以将所有构件打包成扁平包装，进入现场后不需要大型吊装设备，两个安装工人借助常规手动工具就能在半天内完成整梯组装。

实际使用场景里，这款结构既可以作为民用住宅的夹层通行梯，也能适配工业厂区的设备操作平台登高梯，只需要根据实际层高调整踏步的总数量，不需要改动核心连接结构。设计时特意规避了很多同类产品的常见问题：比如踏步边缘做了上翻的防滑止口，避免行人上下时脚底打滑；中心立柱与踏步的连接位置做了加强筋补强，哪怕单块踏步承受集中荷载也不会出现变形；扶手的连接位置全部做了平滑过渡，没有突出的螺栓头或者焊疤，避免勾挂衣物。很多同行做螺旋梯设计时容易忽略安装边界的问题，这次特意在模型里预留了与上层楼板的连接接口，梯段最上端的踏步直接搭接到上层楼板的预埋钢板上，通过螺栓固定，不需要额外做支撑结构，同时梯段与墙体之间预留了足够的安装间隙，哪怕墙面有轻微的不平整也不会影响梯段安装。

从结构受力角度来说，中柱式螺旋梯的所有荷载最终都传递到中心立柱与底部法兰上，所以在建模时特意对每一级踏步的受力变形做了模拟验证，在额定均布荷载下，踏步的最大挠度控制在规范允许范围内，长期使用不会出现踏步下垂或者晃动的问题。另外，整个结构没有复杂的异形曲面加工件，所有构件都可以通过常规的管材切割、板材冲压、焊接工艺完成加工，不需要开定制模具，小批量生产也能控制成本，不管是批量用于公寓项目还是定制用于私人住宅，都有足够的适配性。
