平开式黑色合页铰链结构三维设计

　　日常做设备护罩、机柜门板、室内木质门扇的铰接结构选型时，这类平开合页是最常接触的基础连接件，很多刚入行的结构设计师容易忽略合页的安装边界校核，最后现场装的时候出现门扇蹭框、开合卡滞、承重不足导致下坠的问题，这个模型刚好把合页的核心结构细节做了完整还原，能直接用来做装配干涉校验、运动仿真验证。先从实际应用场景说，这类合页的适用范围很广，小到电气控制柜的可拆卸检修门、设备外围的薄钢板安全防护门，大到室内家装的实木房门、工业仓储的重型防火门，只要是需要绕固定轴做0到180度回转开合的铰接部位，都能看到同结构的产品，不同场景下只是板材厚度、轴径、安装孔位的参数有区别，核心的铰接原理完全一致。

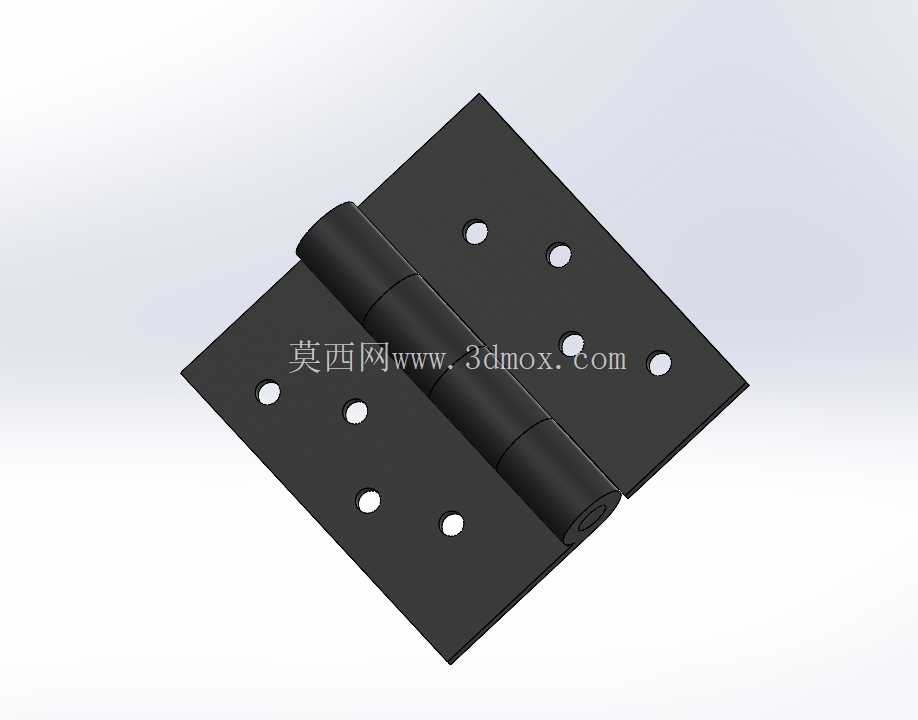

　　从功能特性上看，这个合页采用双页片中间穿通轴的经典结构，两个页片分别通过沉头螺钉固定在门框和门扇上，中间的卷边轴套做了等距分段设计，相比整段通长的轴套，分段式结构能减少轴和套的接触面积，降低开合过程中的摩擦阻力，长期使用也不容易因为积灰、锈蚀出现卡滞，页片上的安装孔全部做了沉头处理，螺钉锁紧之后头部完全埋入页片平面，不会突出表面刮蹭安装面或者过往的人员、物料，所有孔位的间距都做了等距对称设计，安装的时候不用反复核对孔位对齐度，降低现场施工的对位难度。设计思路上，这个模型没有做多余的装饰性结构，完全从工程实用角度出发，页片的边缘全部做了小半径倒角处理，既避免冲压加工后的锐边割手，也不会因为边角太尖锐在运输、安装过程中磕碰掉漆影响防锈性能；中间的铰接轴和轴套之间预留了合理的配合间隙，既不会因为间隙太大导致门扇开合时晃动旷量过大，也不会因为间隙太小出现装配过紧、开合阻力大的问题，轴的两端做了铆压封边处理，装配完成后轴不会从轴套里滑出，不需要额外加装轴向定位的卡簧或者销钉，减少装配工序的零件数量。

　　再说到安装边界的校核，做结构设计的时候用这个模型做装配仿真，首先要确认页片的厚度和安装面的沉槽深度匹配，如果是在薄钢板门板上做暗装合页，沉槽的深度要刚好和页片厚度一致，保证合页装完之后和门板表面齐平，不会突出影响门板和门框的贴合；其次要核对安装孔的中心距，这个合页的孔位是沿页片长度方向对称排布，上下两端的孔位距离页片边缘留了足够的安全距离，不会因为太靠近边缘导致螺钉锁紧的时候板材开裂；还有开合过程的运动包络校核，要模拟门扇从全关到全开的整个转动过程，确认合页的页片转动时不会和门框的止口、密封胶条发生干涉，尤其是带密封胶条的防火门、隔音门，要预留出胶条的压缩量，避免关上门之后合页部位被胶条顶起导致门扇关不严。

　　另外还要考虑承重匹配，同结构的合页页片厚度、轴径直接决定承重能力，做选型的时候要根据门扇的重量确定合页的使用数量，一般单扇重量在20kg以内的门板用两个合页就能满足承重要求，如果是超过50kg的重型门板，需要在上下两个合页中间再加装一个合页分散承重，避免长期使用后页片变形、轴套磨损导致门扇下坠刮蹭地面。这个模型的结构还原度很高，页片的平面度、轴套的同轴度都符合实际冲压加工的工艺要求，没有出现建模时常见的轴套不同轴、页片厚度不均的问题，用来做装配干涉检查、运动仿真演示、BOM清单统计都能直接复用，不用再花时间重新绘制合页的细节结构，能大幅缩短结构设计阶段的建模周期，也能避免因为自己建模时的尺寸误差导致后续出加工图纸、安装指导文件时出现参数错误。
