雅马哈YZR M1摩托车后链轮传动件

在高性能赛道摩托车的传动系统设计中，后链轮作为动力输出的终端执行部件，直接决定了后轮扭矩传递效率与整车动力响应特性，这款适配雅马哈YZR M1车型的后链轮，是针对赛道极端工况开发的轻量化传动构件。从实际赛事应用场景来看，MotoGP级别赛车的后链轮需要承受发动机输出的峰值扭矩冲击，同时还要应对高速过弯时链条的横向摆动、急加速急减速带来的交变载荷，常规民用车型的链轮结构很难满足这类极限使用需求，因此这款链轮在结构设计上做了针对性的优化。

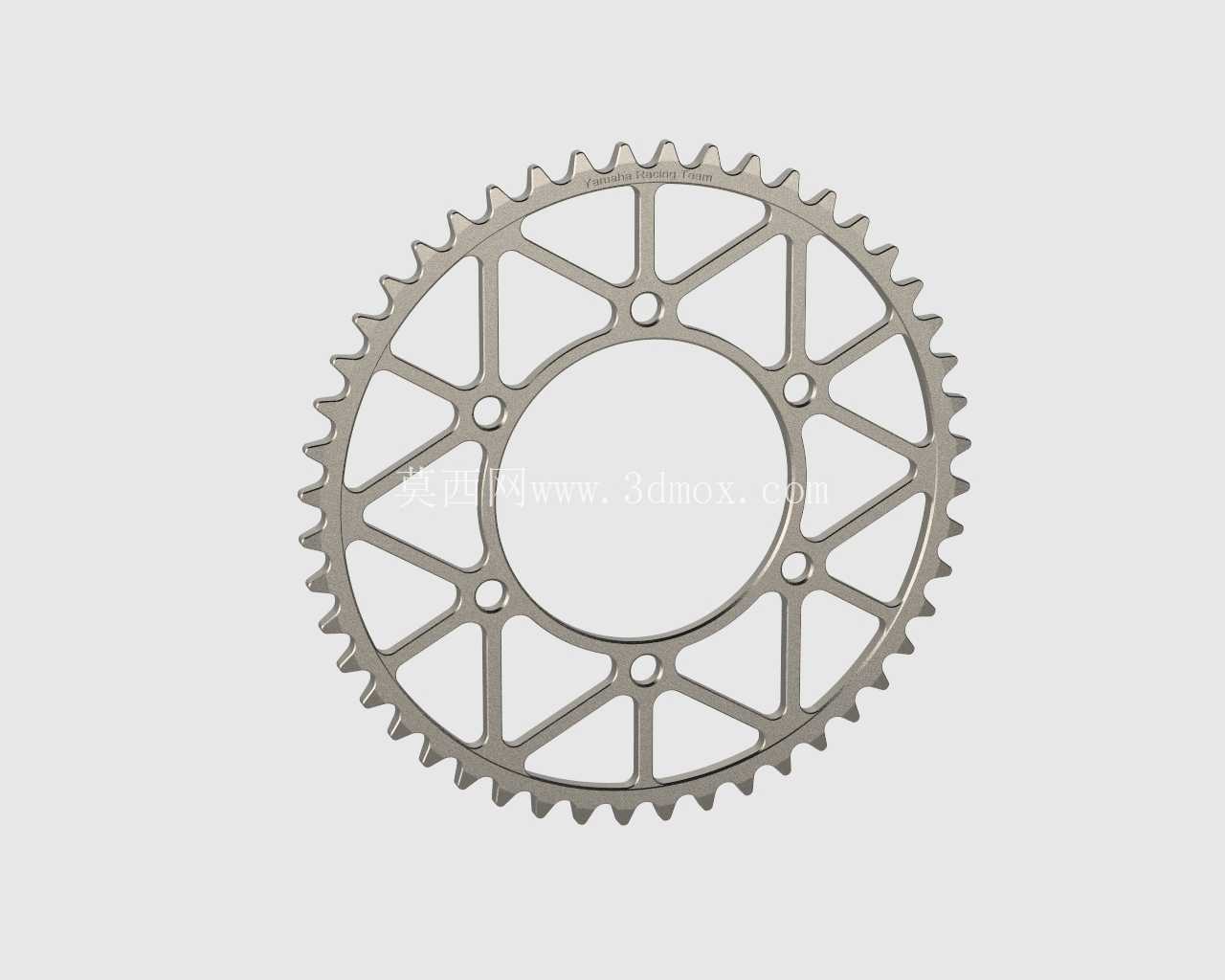

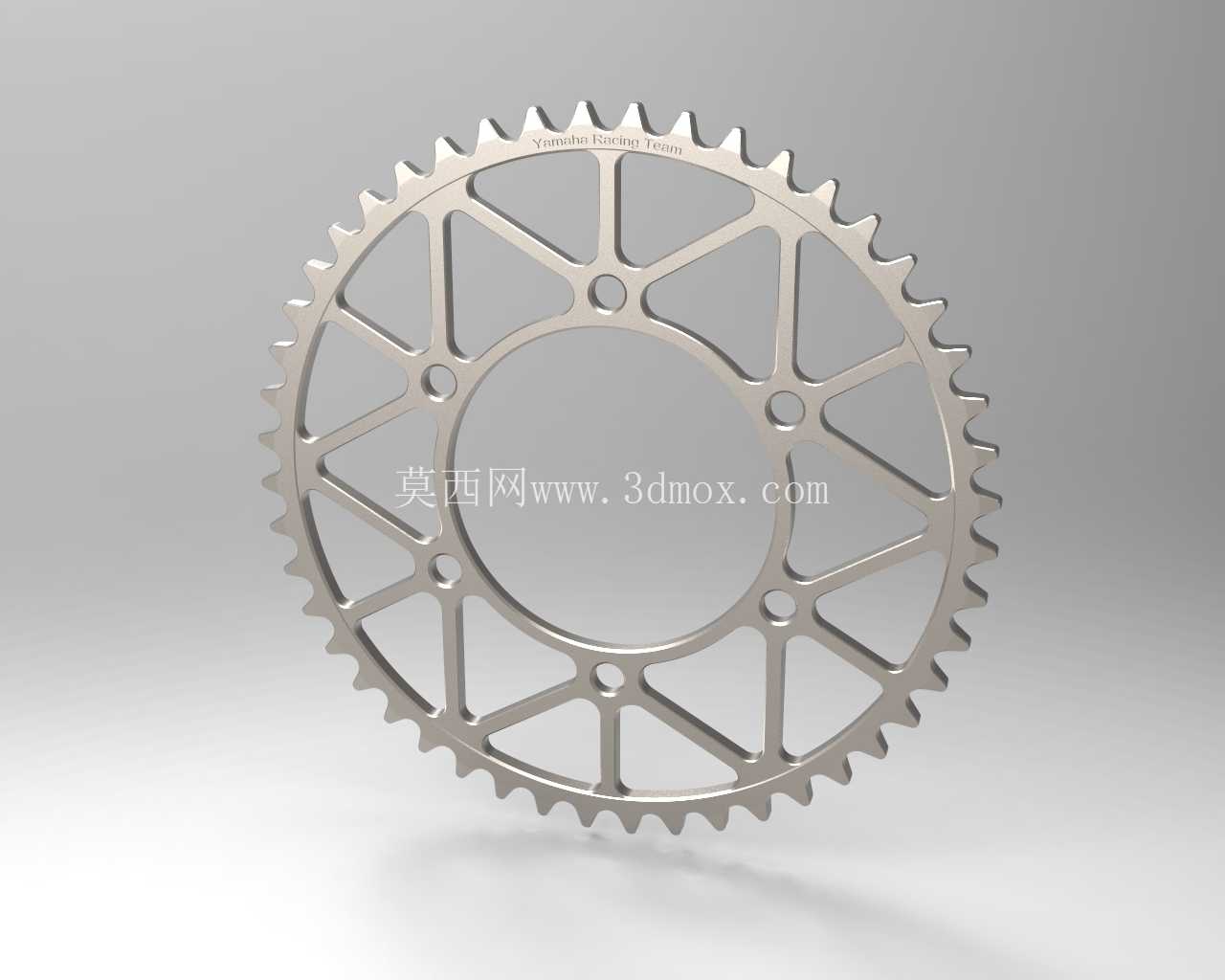

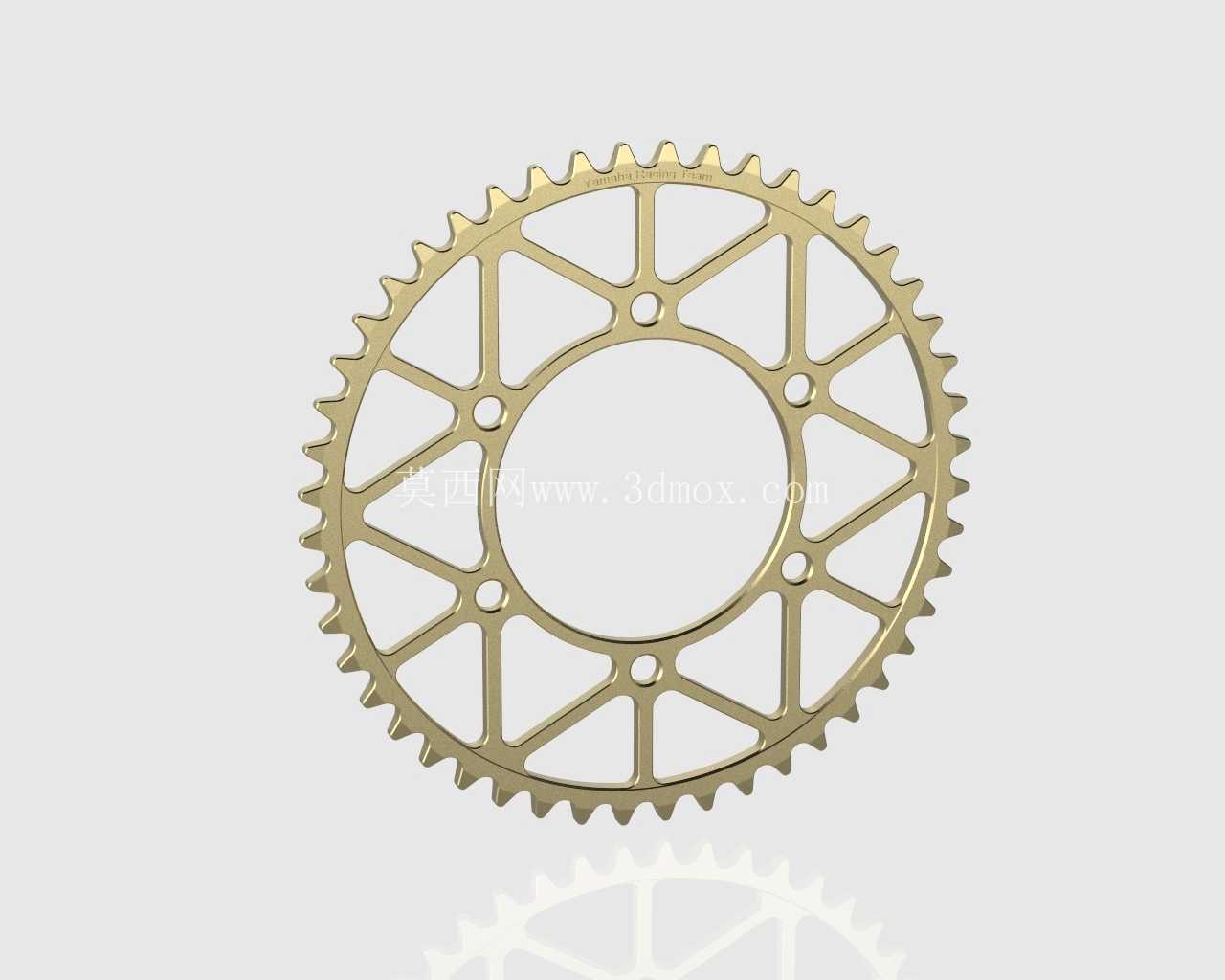

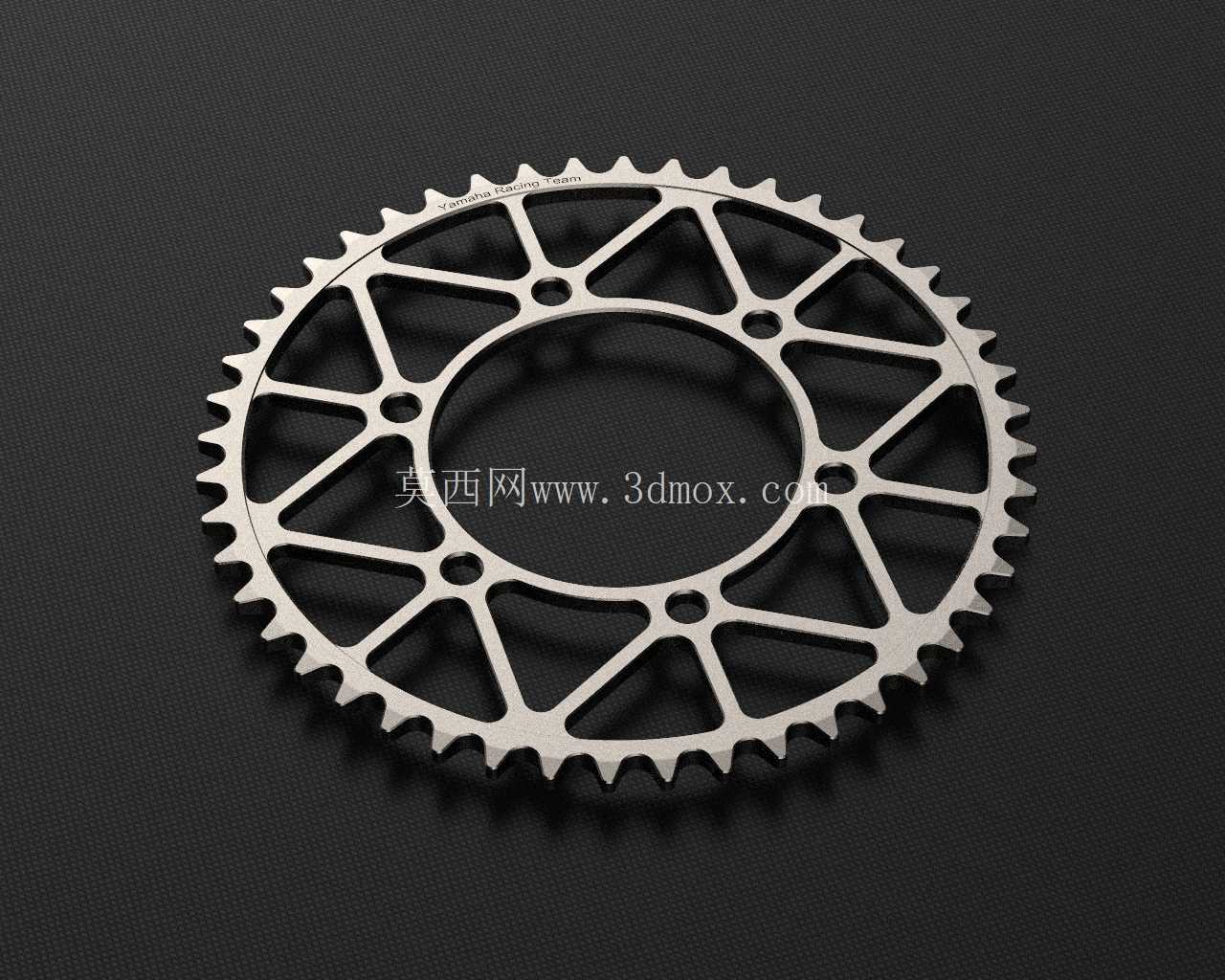

从功能特性层面分析，该链轮采用了镂空辐条式的结构布局，区别于民用车型常见的实心辐板链轮，这种设计首先是为了降低簧下质量——对于赛道摩托车而言，簧下质量每减少100g，带来的悬挂响应提升效果远高于簧载质量减少1kg的收益，能够让后轮在颠簸赛道表面更紧密地贴合地面，提升抓地力极限。链轮的齿形经过了精密修形处理，匹配520规格的竞技型传动链条，齿廓曲线采用了渐开线修缘设计，能够减少链条与齿面啮合时的冲击，降低高速传动下的噪音与磨损，同时避免链条在高转速下出现跳齿、脱链的风险。链轮的中心安装孔设置了均布的定位螺栓孔，孔位公差严格控制在IT7级精度，安装时能够与后轮轮毂的定位止口紧密贴合，保证链轮与后轮的同轴度，避免传动过程中出现偏摆，减少链条的单侧磨损。

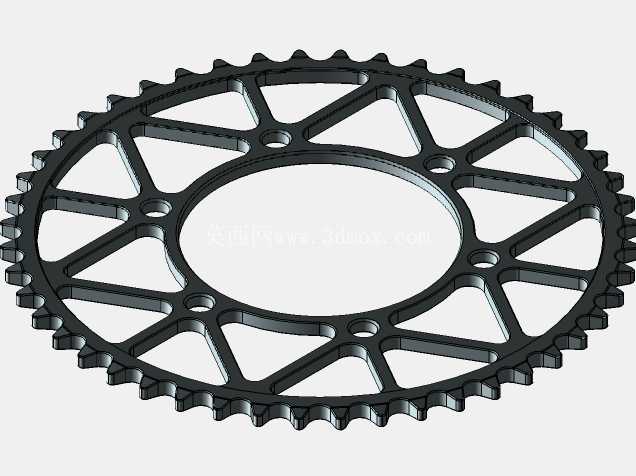

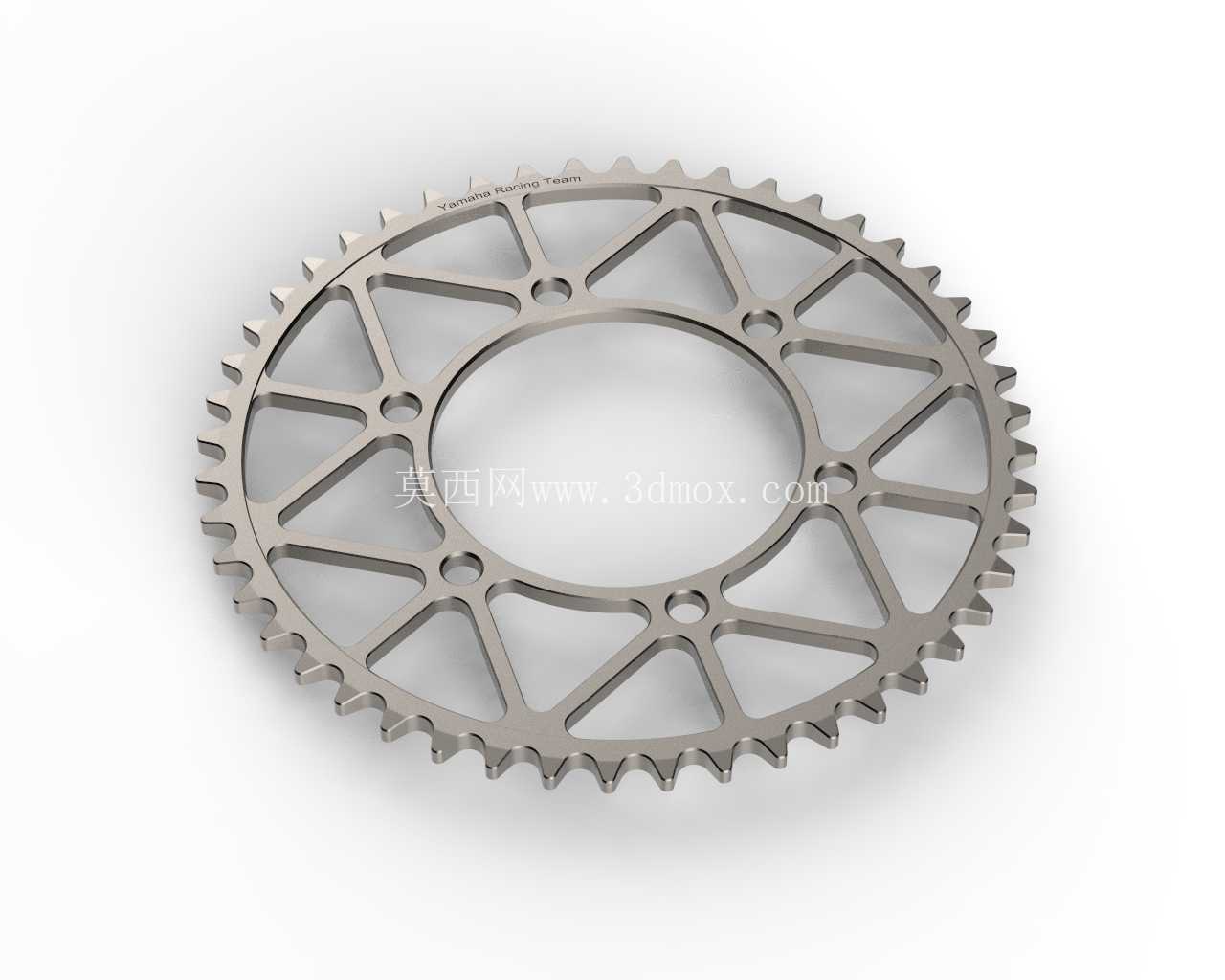

从设计思路的角度拆解，这款链轮的辐条布局采用了三角形桁架结构，每根辐条的走向都经过受力仿真优化，在螺栓安装孔与齿圈之间形成稳定的力传递路径，既保证了足够的结构强度，又最大化去除了非受力区域的材料。链轮的齿根位置做了圆弧过渡处理，避免应力集中导致的齿根断裂，在赛道工况下，发动机输出的扭矩会在换挡、出弯加速时出现瞬间峰值，齿根的应力集中是链轮失效的主要诱因，圆弧过渡结构能够将齿根处的应力峰值降低30%以上，大幅提升零件的抗冲击寿命。链轮的安装端面设计有0.1mm的定位凸台，装配时能够嵌入轮毂对应的凹槽内，不需要额外的定位销就能保证安装精度，减少装配环节的误差累积。

关于安装边界与尺寸适配，这款链轮的中心定位孔直径匹配YZR M1后轮轮毂的标准止口尺寸，6个安装螺栓孔的节圆直径与轮毂安装孔位完全对应，装配时不需要对轮毂做任何改装，直接替换原厂链轮即可完成安装。链轮的整体厚度控制在8mm，既保证了齿部的啮合接触面积，又不会因为厚度过大增加不必要的重量，齿顶圆直径根据赛车的最终传动比需求设定，能够匹配不同赛道的动力输出特性——大直径链轮能够提升低转速扭矩输出，适合多弯的低速赛道，小直径链轮能够提升极速表现，适合高速直道较多的赛道，这款链轮的齿数设定兼顾了加速与极速的平衡，是通用型赛道配置。链轮的材质选用高强度合金钢，表面经过硬化处理，齿面硬度达到HRC55以上，芯部保持足够的韧性，能够在承受冲击载荷时不会出现脆断，同时齿面的高硬度能够抵抗链条滚子的磨损，延长零件的使用寿命。

在实际装配与调试过程中，需要注意链轮安装面的平面度误差不能超过0.05mm，如果安装面存在磕碰凸起，会导致链轮安装后出现端面跳动，传动过程中链条会出现周期性松紧变化，不仅会加剧链条与链轮的磨损，还会影响动力传递的平顺性。安装螺栓需要按照规定的扭矩对角拧紧，避免单个螺栓受力过大导致断裂，拧紧后需要检查链轮的端面跳动量，用百分表测量齿圈位置的跳动值不能超过0.1mm，否则需要重新调整安装位置。链条安装时需要预留合适的松弛量，赛道工况下链条的松弛量控制在20-25mm为宜，过紧会加剧链轮与链条的磨损，过松则容易在高速下出现脱链风险。这款链轮的镂空结构在使用过程中需要注意及时清理缝隙中嵌入的泥沙，赛道上的泥沙如果卡在辐条缝隙中，在高速旋转时会产生额外的动不平衡量，影响后轮的动平衡表现，导致高速行驶时出现后轮抖动的问题。
