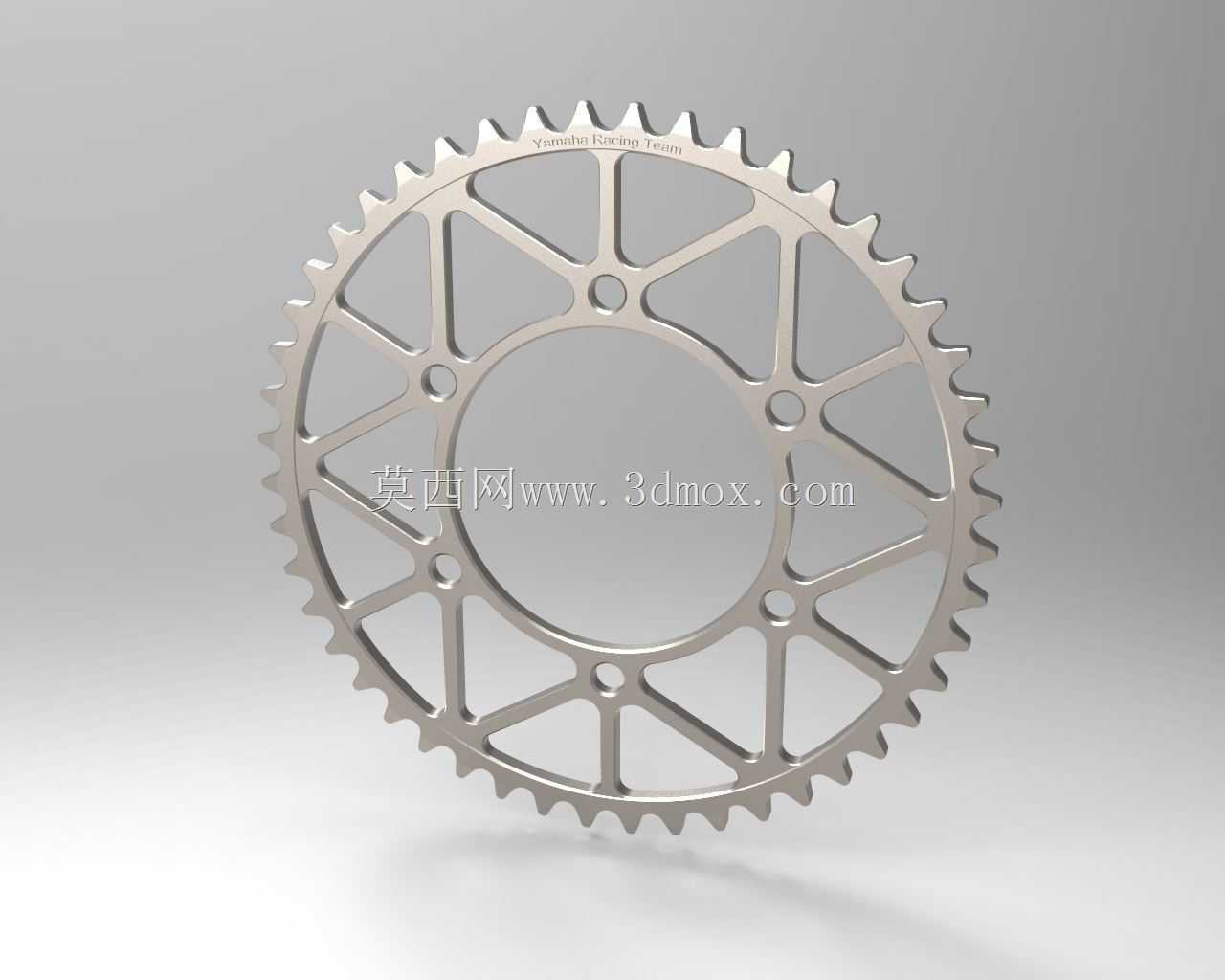

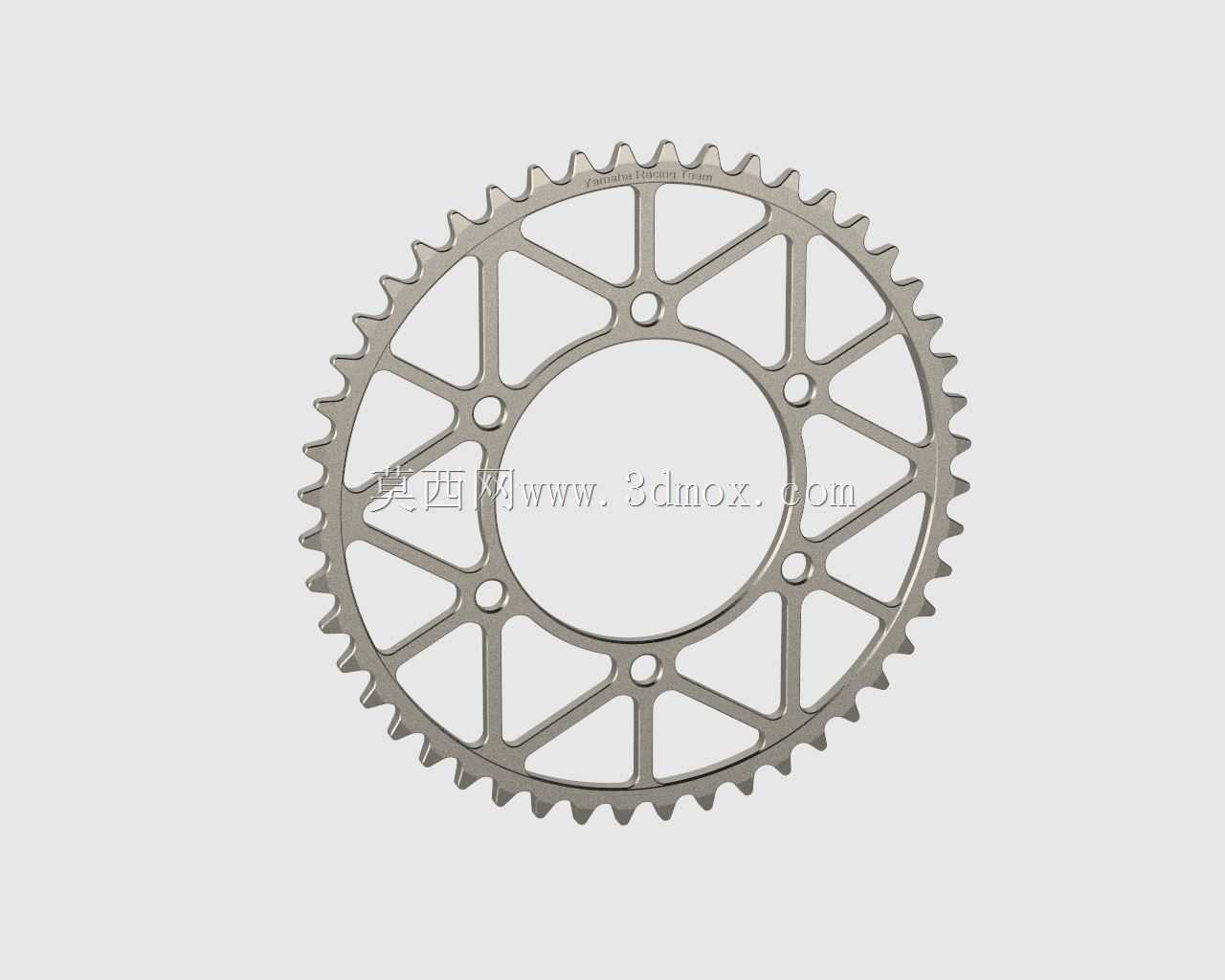

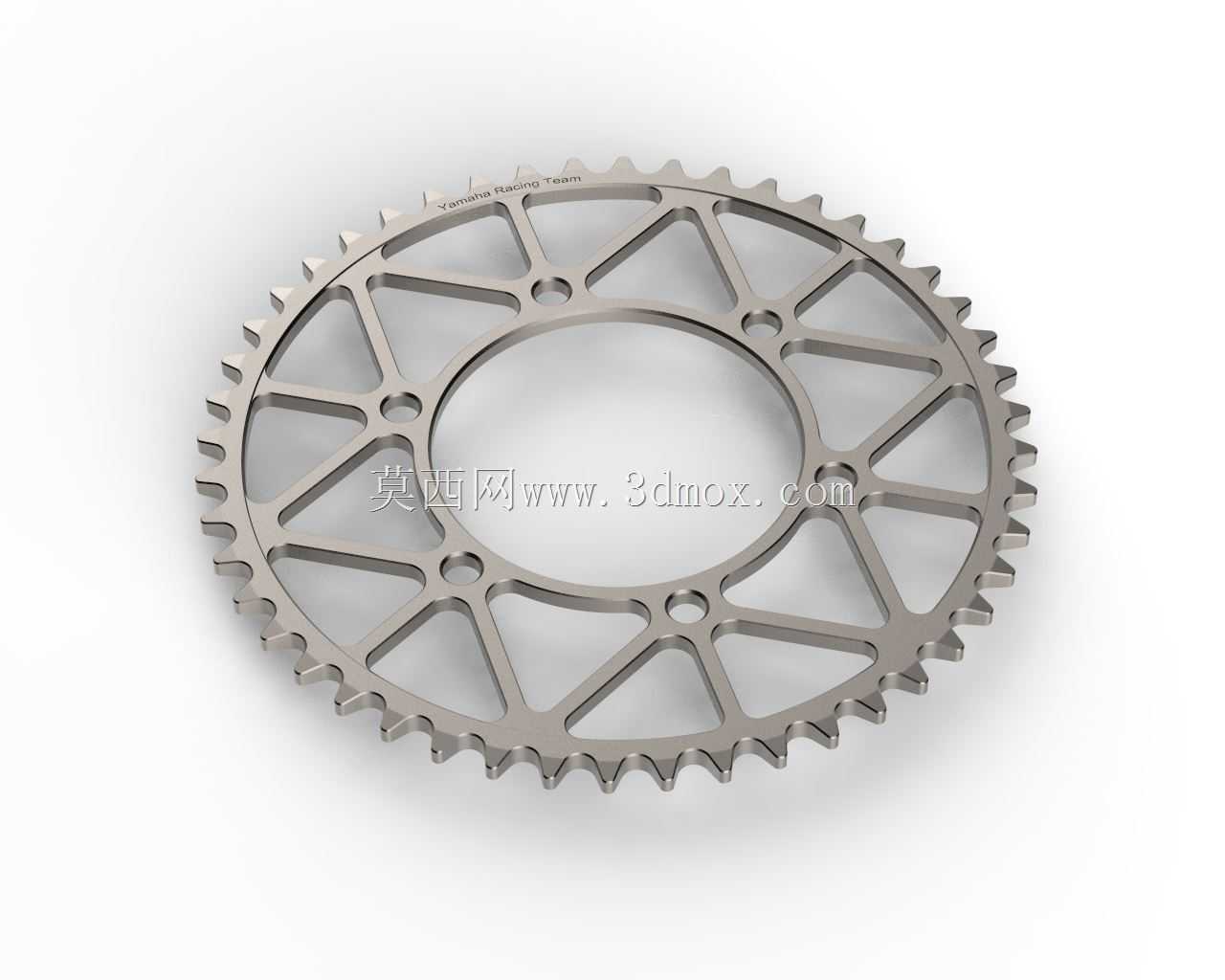

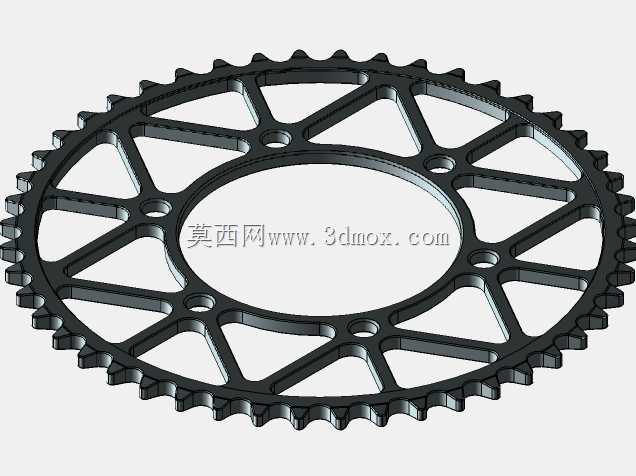

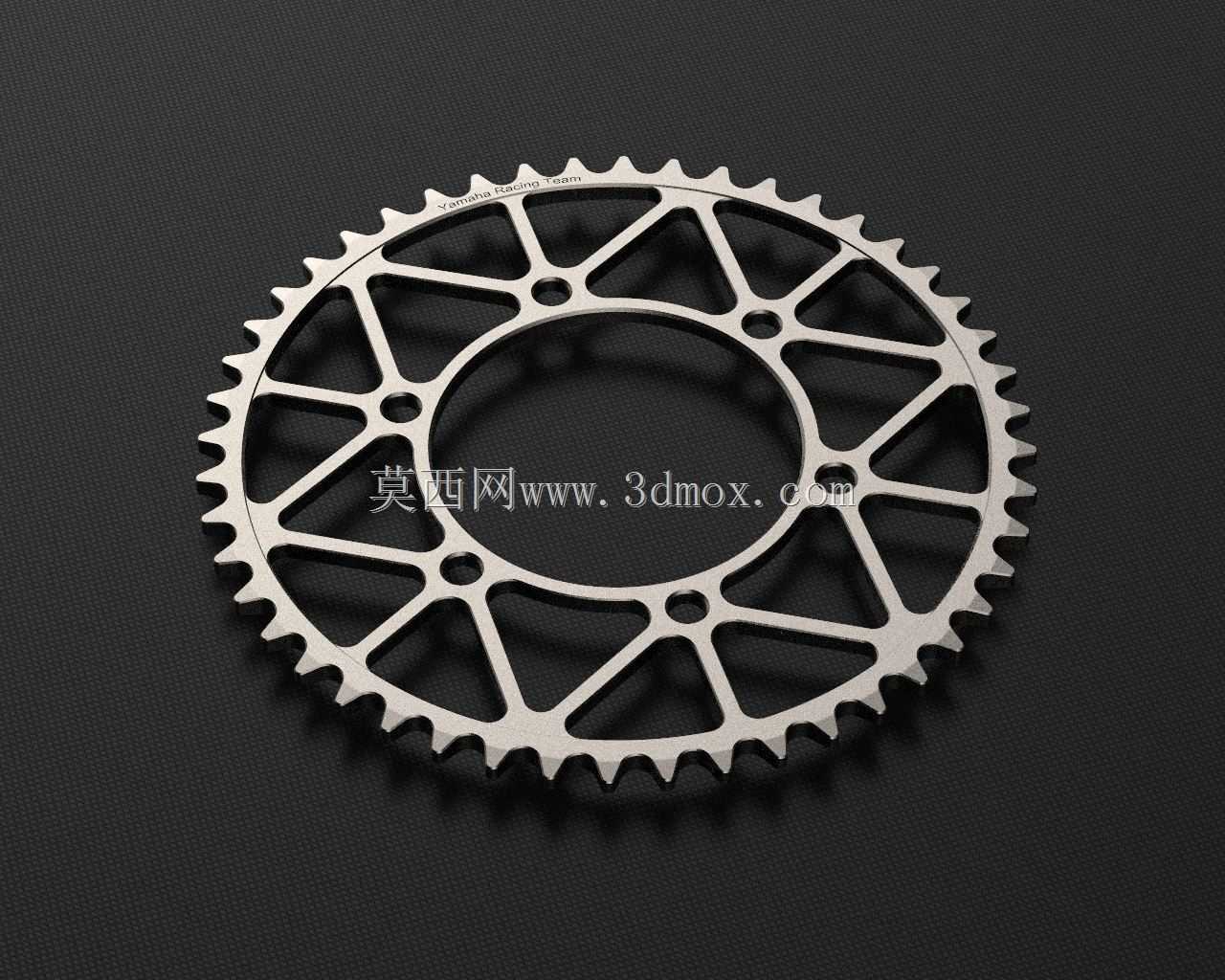

雅马哈摩托轻量化镂空后链轮结构设计

这款链轮是大排量运动摩托车后传动系统的核心受力部件，主要应用于赛道取向的高性能摩托车型，承担着将发动机输出扭矩经链条传递至后轮的核心作用，直接决定车辆动力传递的效率与行驶过程中的传动可靠性。在实际骑行场景中，不管是赛道激烈驾驶时的急加速、重制动工况，还是日常公路骑行的持续传动负载，后链轮都需要承受链条反复啮合带来的冲击载荷、交变扭矩，同时还要抵御行驶过程中带起的泥沙、雨水侵蚀，因此设计阶段需要在强度、重量、耐用性三者之间找到最优平衡。

从功能特性来看，这款链轮采用了等节距齿形设计，齿廓经过修型处理，能和配套传动链条实现顺滑啮合，有效降低啮合过程中的冲击噪音与链条磨损速率，减少传动过程中的动力损耗。整体采用辐射状镂空的辐条式结构设计，在保证轮体整体刚性与齿部强度的前提下，尽可能去除了非受力区域的多余材料，大幅降低了链轮自身的旋转惯量，能让后轮的动力响应更加直接，提升车辆加速时的动力反馈，同时也能减少非簧载质量，优化后悬挂的动态响应表现，提升车辆过弯与颠簸路面的操控稳定性。

设计过程中，工程师首先根据目标车型的传动比要求确定了链轮的总齿数与节圆直径，结合后轮轮毂的安装点位，确定了中心安装孔的定位尺寸与周向分布的固定螺栓孔位，保证安装时能与轮毂安装面完全贴合，避免安装错位带来的传动偏摆。齿部的厚度设计充分考虑了大扭矩输出下的剪切强度要求，齿根位置做了圆弧过渡处理，避免应力集中导致的齿部断裂风险；镂空辐条的走向完全贴合轮体受力时的应力传递路径，每一处镂空的边角都做了圆角处理，杜绝加工与使用过程中出现应力开裂的隐患。链轮外缘的齿尖做了轻微的倒角处理，既方便链条与链轮的啮合导入，也能减少链条侧向摆动时的异常磨损。

在安装边界上，这款链轮的中心定位孔与轮毂定位凸台为间隙配合，周向固定孔的位置度公差控制在极小范围内，保证安装后链轮的径向跳动量符合高性能传动部件的要求，避免高速行驶时链条出现松紧波动的问题；链轮安装面的平面度经过严格控制，确保紧固后轮体不会出现偏斜，能和链条保持在同一传动平面内，大幅延长链条与链轮的整体使用寿命。
