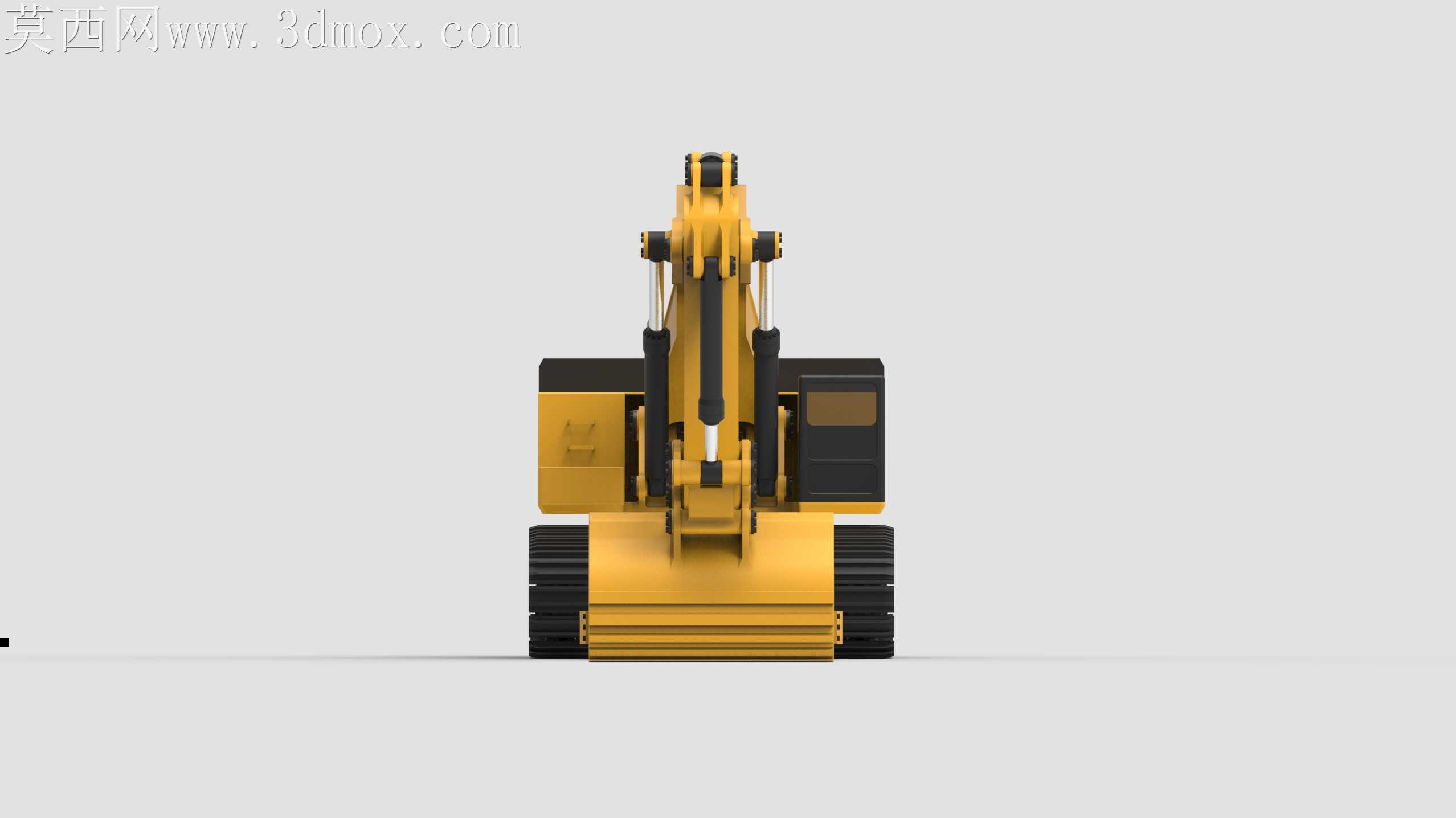

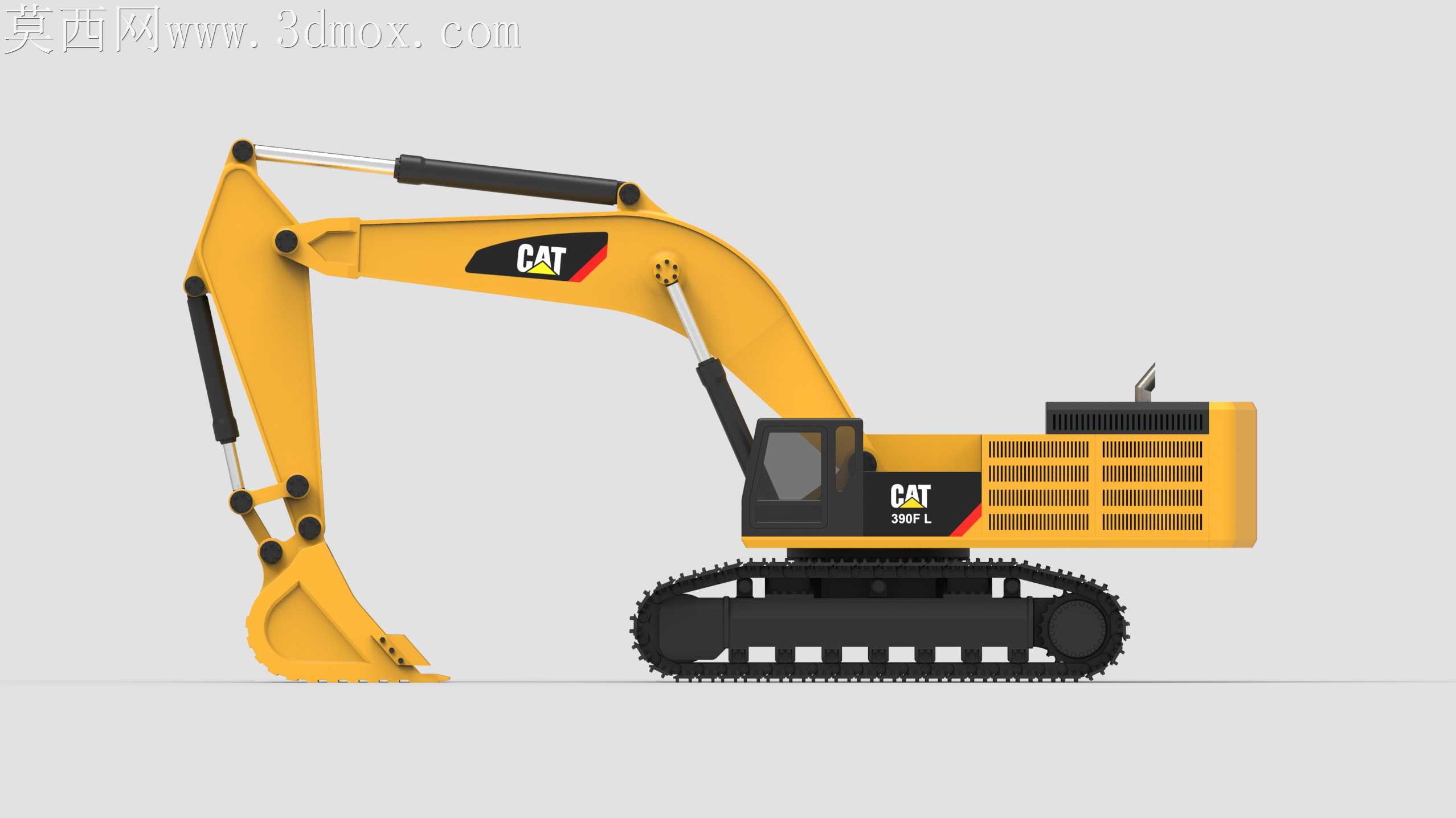

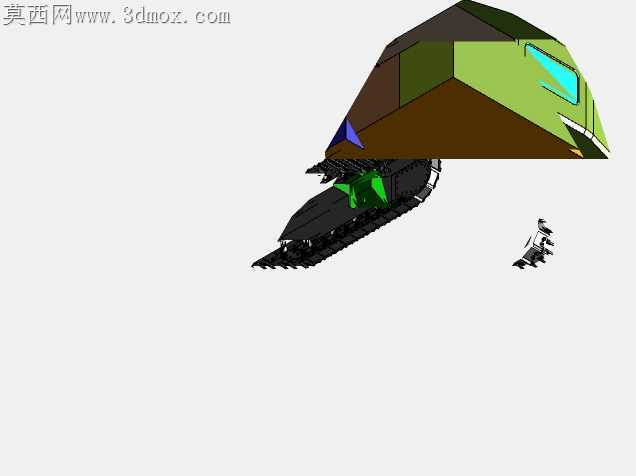

卡特彼勒390F L长版液压挖掘机结构设计

矿山重载采掘场景下，大吨位挖掘机斗杆与动臂铰接位置的应力集中问题，一直是结构设计阶段需要反复权衡的核心矛盾，常规等截面箱型结构在偏载挖掘时，铰接耳板内侧焊缝疲劳开裂的失效案例占比超四成。这套卡特彼勒390F L长版结构在铰接区域做了变厚度圆弧过渡设计，耳板与箱型主梁的衔接位置没有采用直角拼接，而是顺着载荷传递路径做了内凹式曲面过渡，把原本集中在焊缝位置的峰值应力分散到周边120mm范围的母材区域，避免应力突变直接作用在焊接热影响区。长版动臂的内部筋板排布没有沿用均匀间距的常规方案，在斗杆收回时的重心偏移区域，筋板做了错位交叉排布，既抵消了加长臂带来的自重挠度，也没有盲目增加整臂钢板厚度，把臂架自重增幅控制在7%以内，不会过度挤占前端作业的负载余量。液压斗的斗唇与侧刃衔接位置，做了嵌入式耐磨块安装槽，槽体与斗母体采用整铣加工成型，没有额外焊接拼接座，避免挖掘硬岩时拼接焊缝受冲击载荷开裂，耐磨块采用沉头螺栓固定，更换时不需要现场动火作业，适配矿山野外无焊接条件的维保场景。斗杆与液压缸的铰接座采用了分体式镶套结构，衬套与座孔采用H7/p6过盈配合，座体外侧预留了注油通道的集成孔位，不用在臂体表面额外焊接油管支架，减少外部管路被落石砸损的概率。行走架的纵梁与横梁连接位置，没有采用传统的角焊缝围焊，而是在纵梁上开了贯穿式插口，横梁插入后做内外双面满焊，焊缝方向顺着行走时的牵引力方向，避免横向焊缝受交变载荷出现疲劳裂纹。驾驶室的安装支座做了三级减震的预留结构，支座与平台之间预留了15mm的减震垫安装间隙，连接螺栓的穿入方向垂直于振动传递方向，不会因为长期振动出现螺栓松脱。液压管路的排布沿着臂体内部的走线槽布置，槽体边缘做了翻边钝化处理，避免管路在臂架俯仰时被锐边磨破外胶层，管路固定卡箍的位置避开了臂体弯折的应力集中区，卡箍与管路之间预留了2mm的橡胶缓冲层，抵消臂架振动带来的管路磨损。铲斗的斗齿座采用了斜插式固定结构，齿座插入斗唇的深度达80mm，配合横向锁销固定，挖掘时斗齿承受的挖掘力直接传递到斗唇母材，不会全部作用在锁销上，减少硬岩挖掘时锁销断裂的故障概率。
