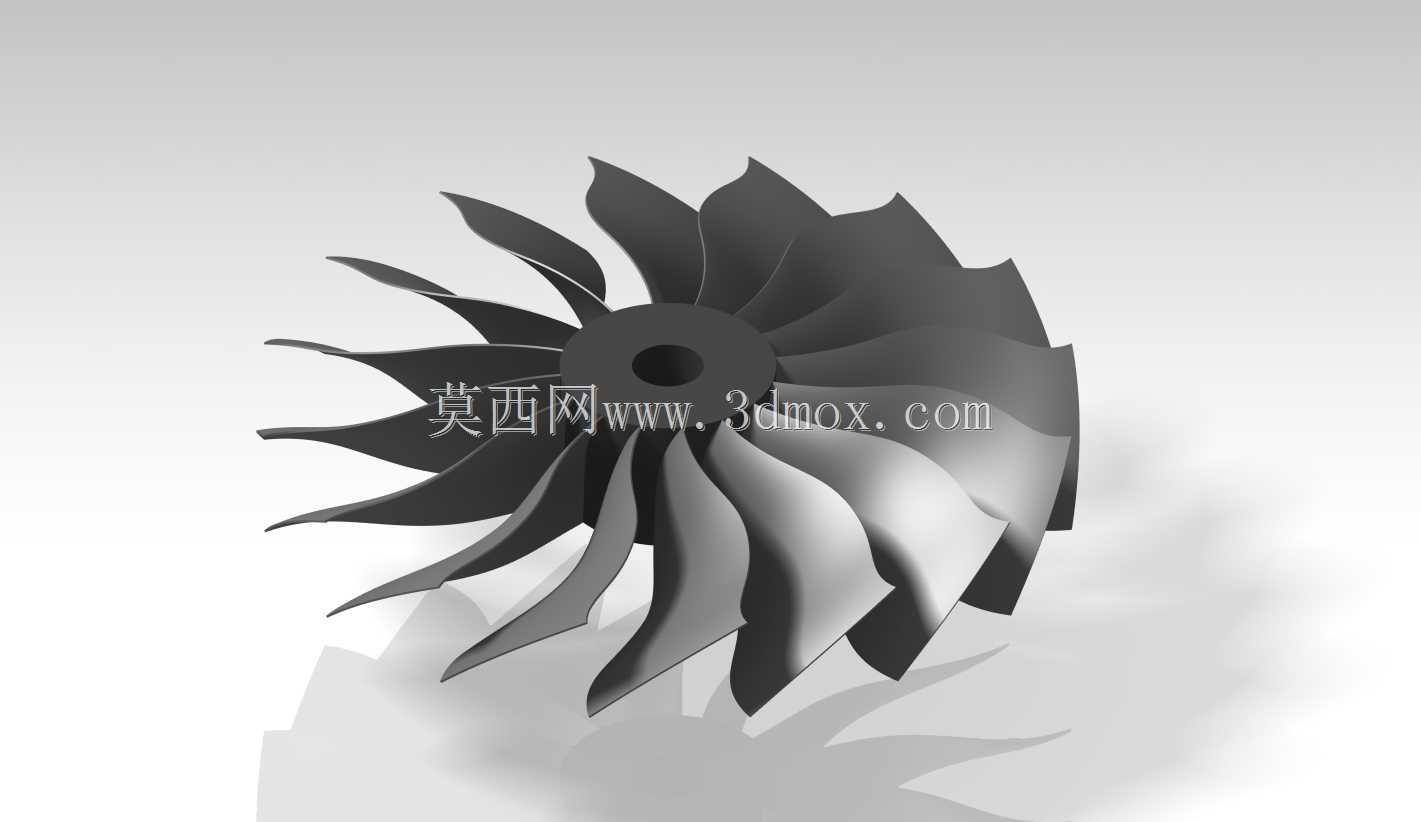

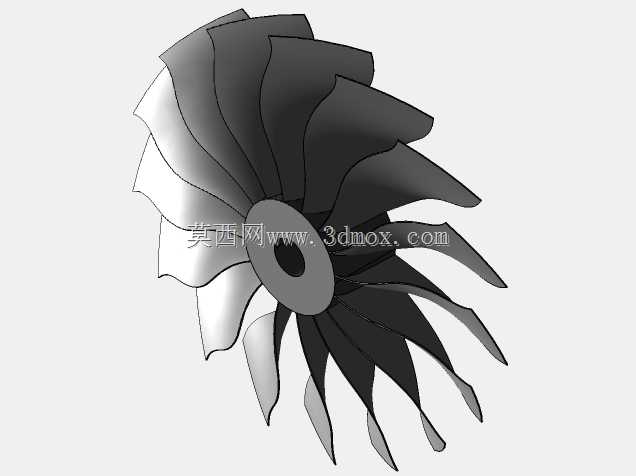

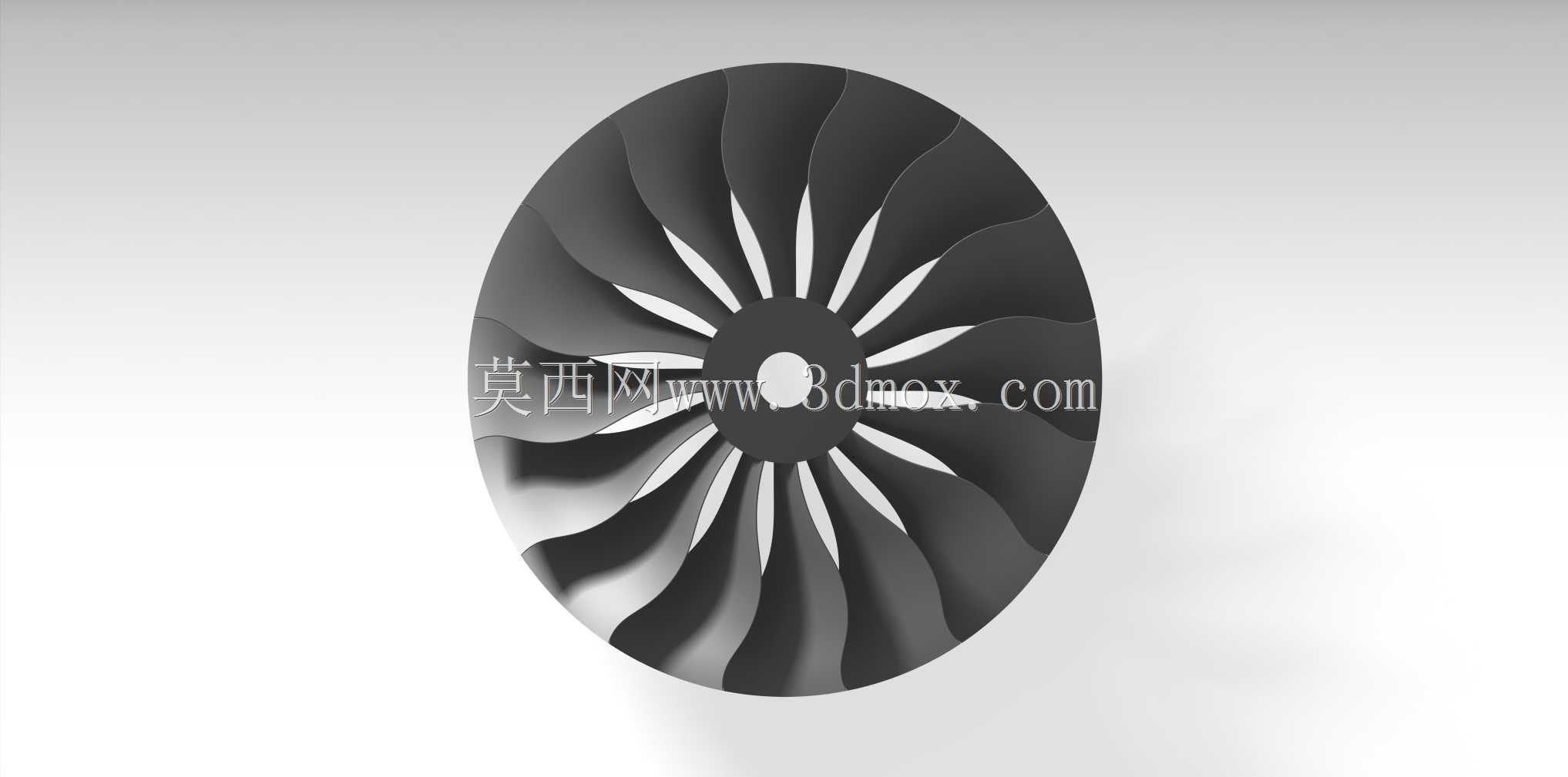

高转速离心式涡轮风扇叶轮结构设计

这款离心式涡轮风扇叶轮主要应用于小排量涡轮增压发动机进气增压、高速工业离心风机、微型燃气轮机等场景，核心作用是通过高速旋转对气流做功，提升进气压力与流量，为后端动力单元提供充足的压缩空气，或是在通风散热场景中形成稳定的高压气流输出，覆盖动力提升、设备散热、工业送风等多个实际使用场景。从功能特性来看，该叶轮采用后弯式长短复合叶片布局，相比传统等长直叶片设计，能有效降低高速旋转时的气流分离损失，减少叶道内的涡流产生，在相同转速下可获得更高的风压输出，同时降低气动噪声，适配每分钟数万转的高转速工作工况，叶片前缘做了圆弧修型处理，能减少进气冲击损耗，提升叶轮整体的气动效率，轮毂中心设置的定位安装孔可与驱动轴精准配合，保证高速旋转时的动平衡精度，避免运行过程中出现振动超标问题。在设计思路上，首先围绕目标工况的风压、流量参数确定叶轮的整体直径与轮毂比，通过气动计算确定叶片的安装角、扭曲度与数量分布，长短叶片间隔排布的方式既可以保证叶道内的气流导流效果，又能减少叶片总数带来的气流阻塞问题，叶片型面采用空间扭曲曲面设计，从轮毂到轮缘的叶片角度平滑过渡，适配不同半径处的线速度差异，让气流沿叶道流动时的速度变化更均匀，减少流动损失，同时对叶片根部做了加厚过渡处理，提升高速旋转时的结构强度，避免离心力导致的叶片断裂失效。从安装边界来看，叶轮整体为一体化轮盘结构，轮毂端面为平面设计，可与轴端的锁紧垫片紧密贴合，中心安装孔的公差匹配高速传动轴的配合精度，安装时需保证叶轮端面与驱动轴的垂直度，控制跳动量在允许范围内，才能保证长期高速运行的稳定性，叶轮的整体径向尺寸适配常规的涡轮壳体与风机蜗壳安装空间，叶片外缘与壳体之间预留了合理的间隙，既避免旋转时出现刮蹭，又能减少间隙漏气带来的效率损失，可直接适配同规格的通用涡轮壳体与风机组件，无需额外修改安装接口。
