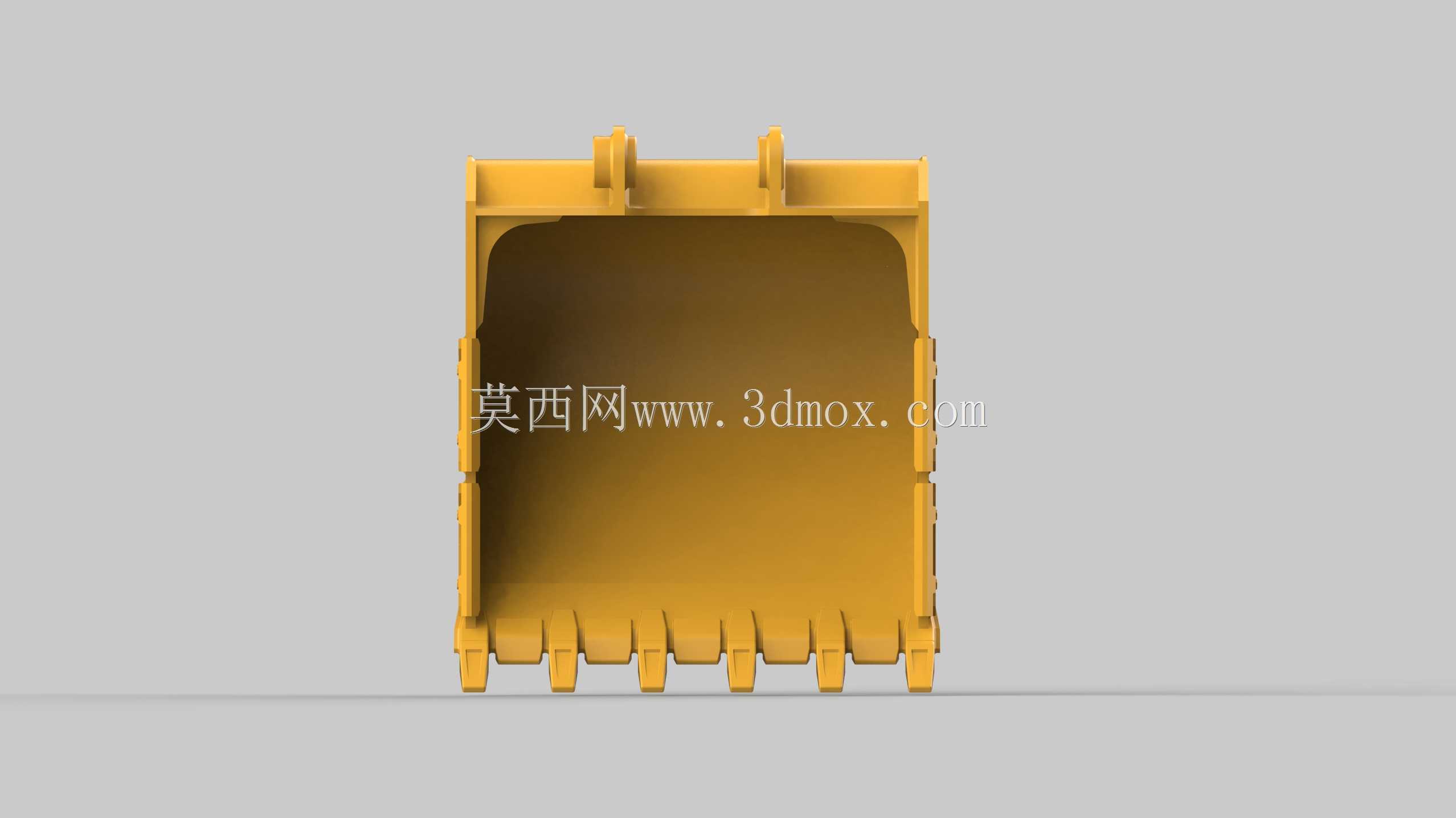

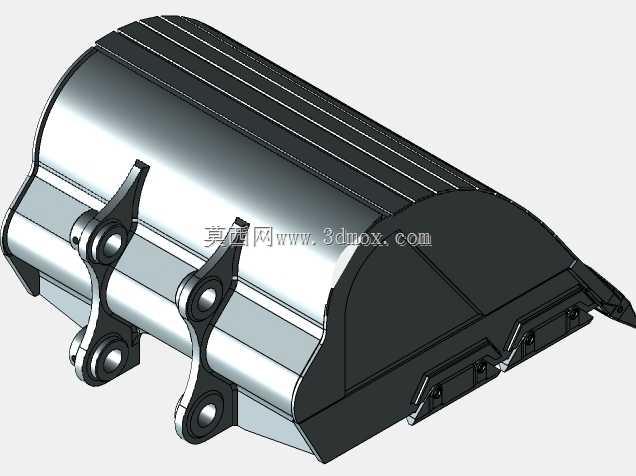

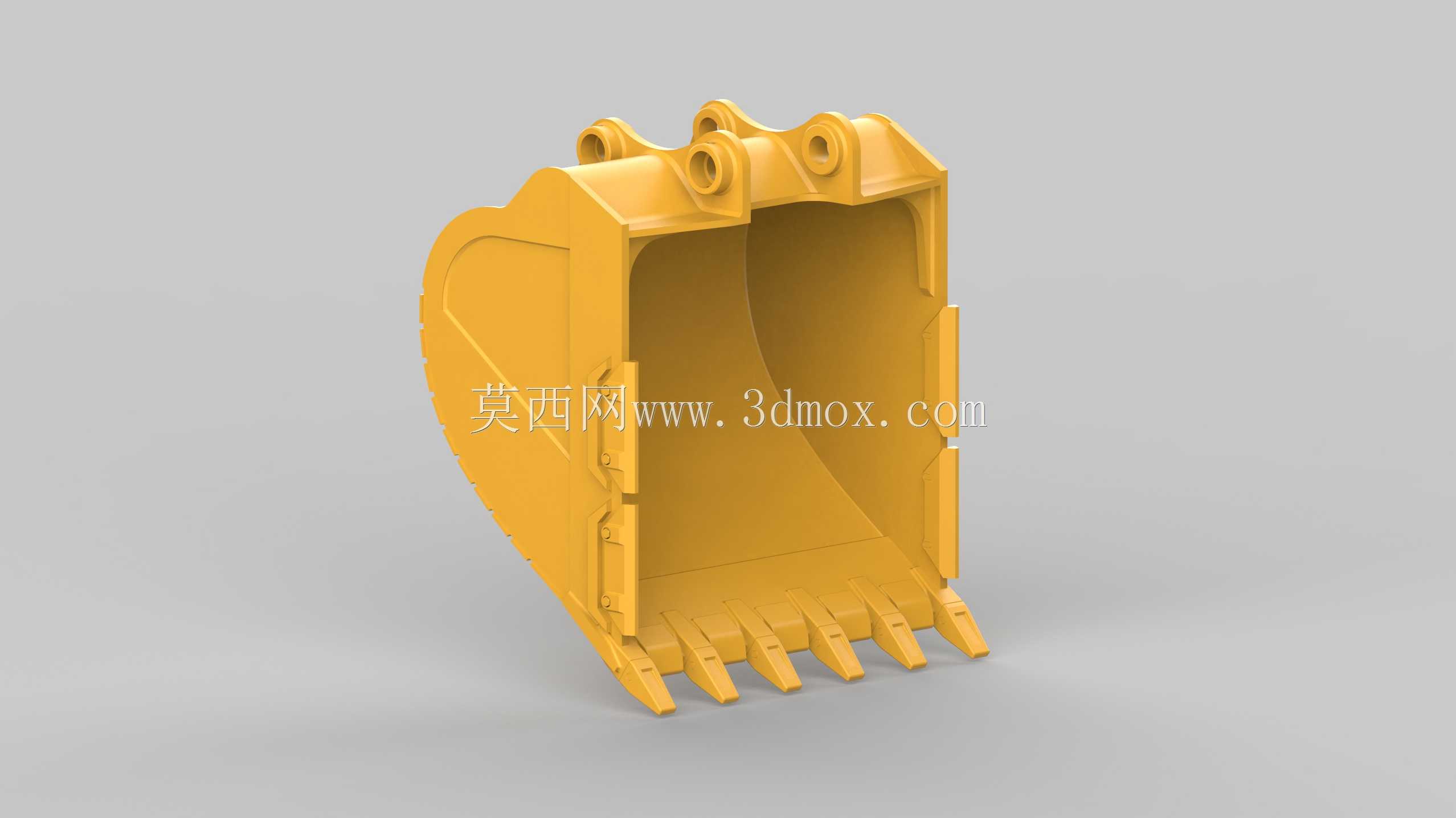

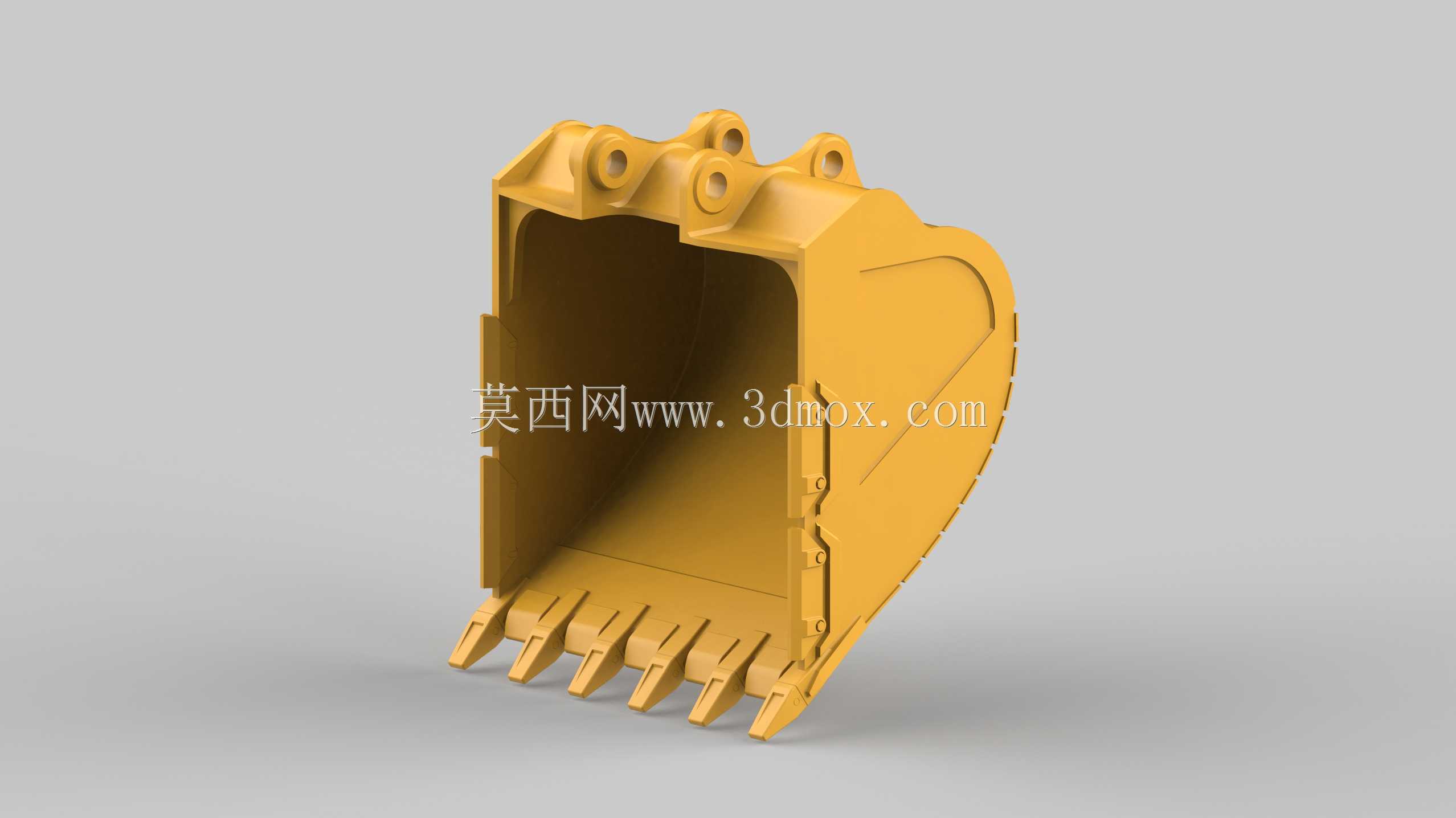

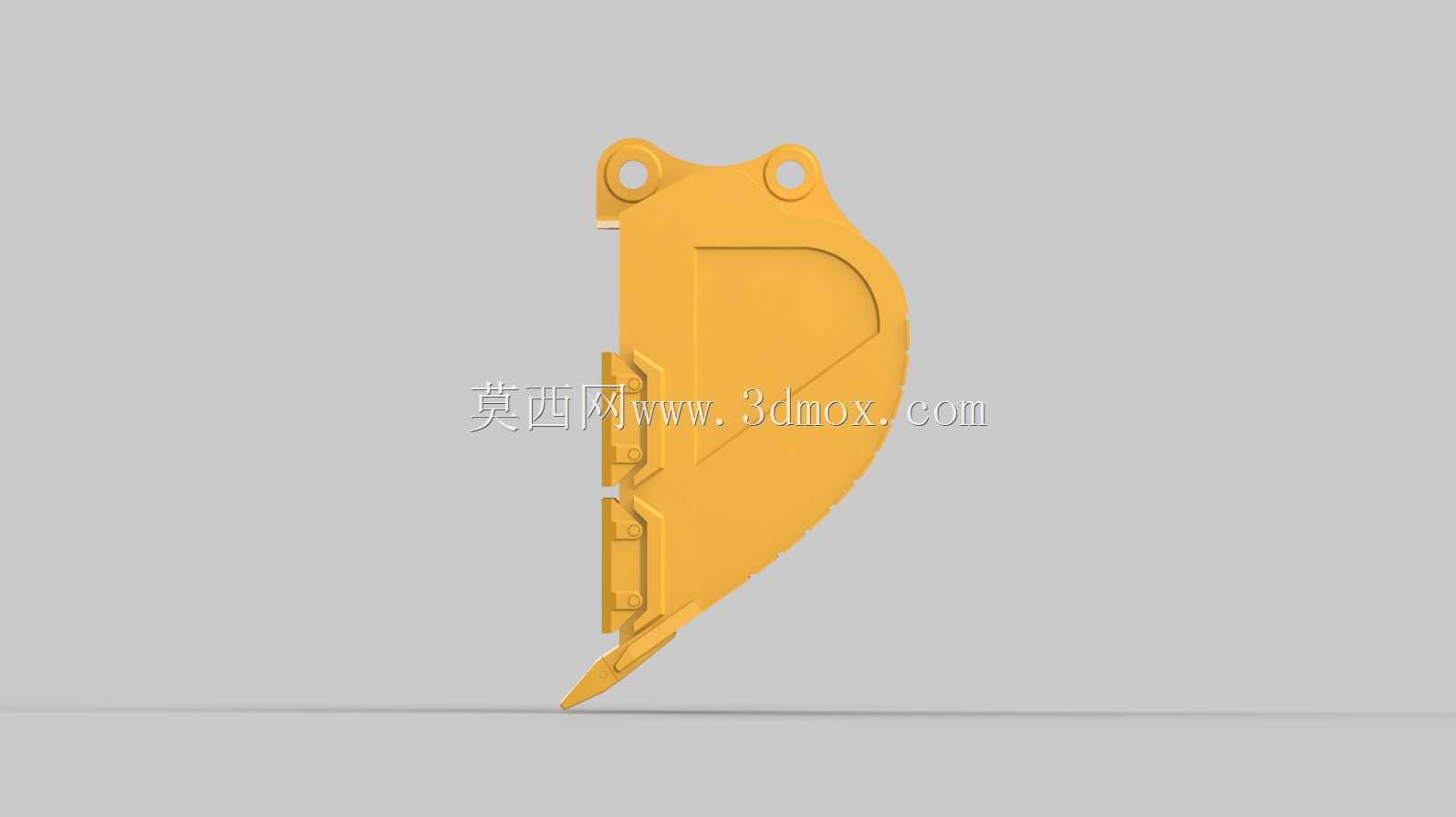

小松PC450重型挖掘机耐磨铲斗结构设计

矿山重载作业场景下，铲斗斗唇与斗齿的接合面长期承受块状矿石的冲击载荷，常规焊接结构容易在应力集中位置出现焊缝开裂、斗齿脱落的故障，直接导致设备停机误工。这款适配小松PC450机型的铲斗，在结构设计阶段就针对这类现场痛点做了针对性优化，斗齿座与斗唇的连接位置采用了嵌入式贴合结构，而非传统的外贴式焊接，增大接触受力面积的同时，把冲击载荷分散到斗唇的整块母材上，避免焊缝直接承受径向冲击力。斗体侧壁的加强筋没有采用通长直筋布局，而是顺着物料流动的曲面弧度做了渐变式加厚，靠近斗齿安装位的区域筋厚比侧壁中段高出12mm，靠近铰接耳板的位置又逐步收窄厚度，既保证了重载冲击下的结构强度，又不会因为多余的堆料增加整体自重，减少动臂举升时的液压负载损耗。铰接耳板的同轴度公差控制在0.08mm以内，三个耳板的内孔在加工时采用一次装夹镗孔工艺，避免分体加工带来的装配错位问题，安装到斗杆后不会出现偏磨销轴的情况，延长铰接部件的更换周期。斗体内部的曲面过渡没有做生硬的折角处理，所有物料接触的转角位置都做了R15到R30不等的圆弧过渡，减少黏土、碎石在斗内的粘附阻力，卸料时物料能更顺畅地滑出，减少铲斗举升回落的空行程时间。斗齿的齿根位置做了倒锥锁止结构，配合卡销固定后，即使在高强度破碎作业下也不会出现斗齿轴向窜动的问题，更换斗齿时只需要敲击卡销就能完成拆卸，不需要动用气割设备，野外作业现场的维护效率提升明显。斗体外侧的耐磨板采用分段式螺栓固定设计，而非整体焊接，当某一块耐磨板磨损到极限厚度时，只需要单独更换对应区域的板材，不需要整体堆焊修复，大幅降低后期维护成本。铰接耳板的内侧加装了可拆卸的耐磨衬套，衬套采用高铬铸铁材质，磨损后可以直接压出更换，避免耳板内孔磨损失圆后需要整体补焊镗孔的复杂工序。整个铲斗的受力路径经过反复仿真验证，从斗齿接触物料的受力点，到斗唇、侧壁、再到上部铰接耳板，应力传递路径连续均匀，没有出现局部应力突变的薄弱区域，在同等斗容的前提下，结构重量比同类型常规铲斗轻6%左右，兼顾了强度与作业能效。
