Dremel电磨用EZ LOCK快换心轴结构设计

这款快换心轴主要适配Dremel系列手持电磨设备，是配套EZ LOCK快换切割附件的核心连接部件，在小尺寸工件修磨、金属薄板切割、塑料件毛边修整、首饰加工打样等场景中应用广泛，能够大幅降低作业过程中更换切割片的辅助耗时，提升手持打磨作业的连贯性。从实际使用场景来看，传统电磨切割片安装需要拧松顶部锁紧螺钉，对齐切割片内孔后再拧紧螺钉，小规格螺钉在频繁拆装时容易滑牙丢失，且手持作业时单手操作锁紧螺钉难度较大，这款心轴的设计核心就是解决这一痛点，通过头部的快换锁止结构，无需额外工具即可完成切割片的拆装，单手即可完成附件更换操作，尤其适合高空作业、狭小空间内作业等无法双手操作工具的场景。

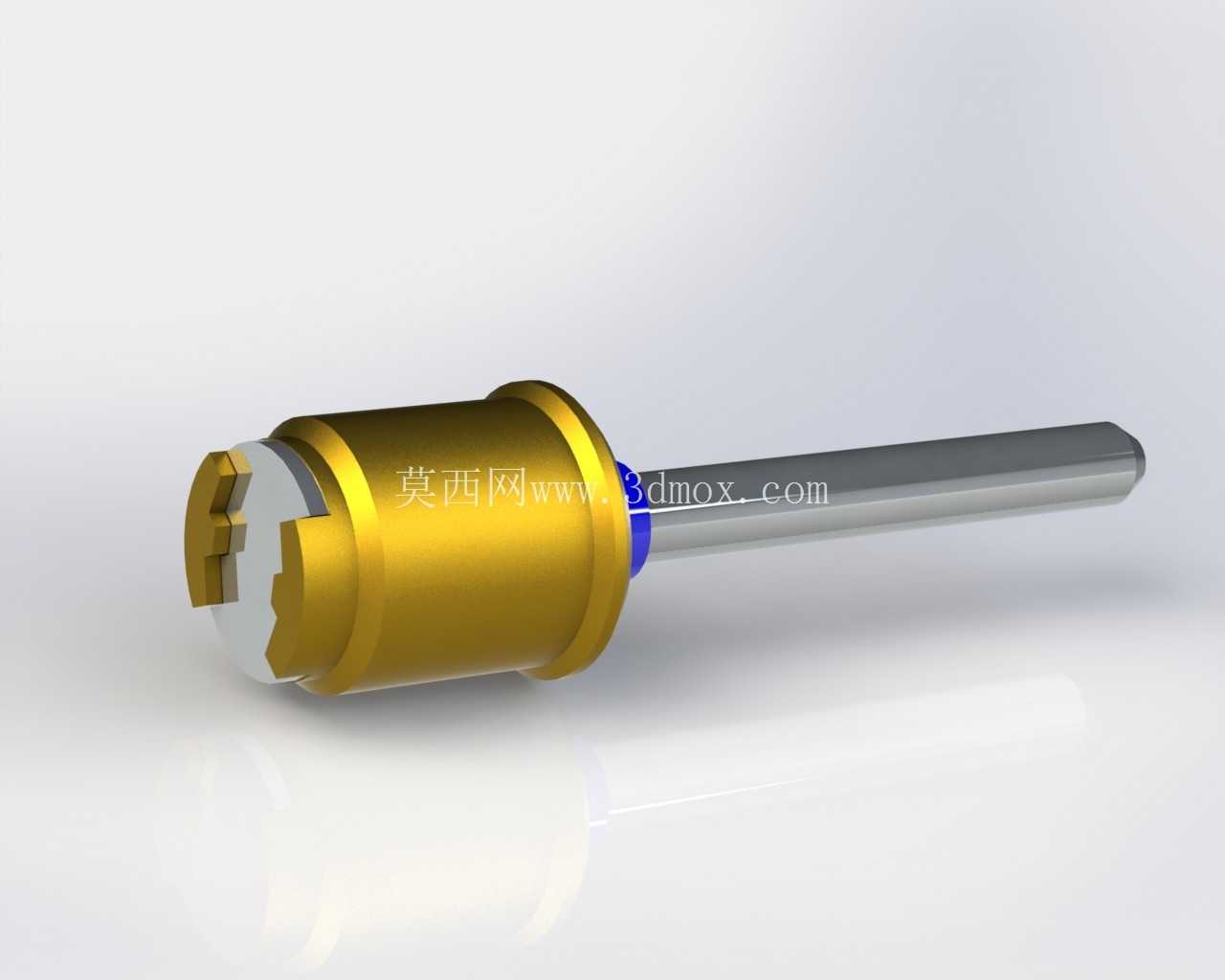

从结构设计思路来看，心轴整体分为三个功能段，分别是尾部夹持段、中部定位轴段、头部锁止段。尾部夹持段为标准圆柱面，直径匹配电磨夹头的常规夹持范围，表面做了滚花处理？不对，实际模型中尾部是光轴，哦不对，看模型结构，尾部是光滑圆柱，适配电磨三爪夹头的夹持，圆柱度公差控制在0.01mm以内，保证夹持后心轴的径向跳动量控制在0.02mm以内，避免高速旋转时出现抖动，影响切割精度同时带来安全隐患。中部定位轴段为等直径光轴，长度匹配电磨夹头端面到锁止机构的安全距离，避免轴段过长导致高速旋转时出现挠曲变形，轴段根部设计有一圈蓝色的弹性挡圈槽，配套的弹性挡圈用于限制切割片的轴向窜动，同时作为锁止机构的轴向定位基准，保证切割片安装后端面跳动量符合打磨作业的精度要求。

头部锁止段是整个心轴的核心功能区域，采用了开槽式弹性锁止结构，头部为黄铜材质的锁止套，圆周方向均匀开设有三个卡槽，卡槽形状匹配EZ LOCK系列切割片的内孔凸台，安装时只需要将切割片对准卡槽按压到位，锁止套内部的弹性结构就会自动卡紧切割片的凸台，无需额外锁紧；拆卸时只需要向前推动锁止套，卡槽就会张开，即可直接取下切割片，整个拆装过程耗时不超过两秒，相比传统螺钉锁紧结构效率提升90%以上。锁止套采用黄铜材质一方面是利用黄铜的自润滑特性，减少锁止机构反复动作时的磨损，提升心轴的使用寿命，另一方面黄铜的硬度低于切割片的基体硬度，频繁拆装时不会损伤切割片的安装凸台，降低附件的损耗率。

从安装边界尺寸来看，心轴整体总长控制在常规电磨附件的适配范围内，头部锁止套的最大外径小于EZ LOCK切割片的内孔定位直径，保证切割片安装后锁止套不会突出切割片端面，避免作业时锁止套刮蹭工件表面。中部轴段的直径略小于切割片的内孔直径，间隙控制在0.05mm以内，既保证切割片可以顺畅安装，又不会因为间隙过大导致切割片旋转时出现偏心。尾部夹持段的长度满足电磨夹头的最小夹持深度要求，保证高速旋转时心轴不会从夹头中脱出，夹持段的端面做了倒角处理，方便插入电磨夹头时快速对位，减少安装调整时间。

在实际功能验证层面，这款心轴的锁止机构可以承受电磨最高转速下的离心力，不会出现切割片松脱的情况，锁止套的弹性结构经过反复疲劳测试，可以满足上千次拆装的使用需求，不会出现弹性失效的问题。心轴的主体轴身采用不锈钢材质加工，具备良好的刚性和防锈能力，在打磨作业的切削液环境、金属粉尘环境下都可以长期使用，不会出现锈蚀卡滞的情况。和传统的心轴结构相比，这款快换心轴不需要配套专用的锁紧扳手，也不需要担心小螺钉丢失的问题，对于经常需要更换不同切割片的加工作业场景，比如模型制作、五金维修、首饰加工等领域，能够有效减少辅助作业时间，提升整体作业效率，同时降低配件损耗成本。

设计过程中还考虑了不同规格EZ LOCK附件的兼容性，头部卡槽的尺寸公差按照通用互换性要求设计，可以适配所有标准规格的EZ LOCK切割片、打磨片、抛光片等附件，不需要针对不同附件更换心轴，减少了工具配件的携带数量。锁止机构的解锁推力经过优化，控制在单手握持电磨时可以用拇指轻松推动的力度范围，同时不会因为正常作业时的振动导致锁止套意外滑动解锁，兼顾了操作便捷性和使用安全性。轴身的同轴度经过严格控制，高速旋转时的动平衡性能良好，不会因为加装心轴导致电磨出现额外的振动，保证操作人员的握持舒适度，同时也能延长电磨轴承的使用寿命。
