手持电蚊拍式家用灭蚊器具结构设计

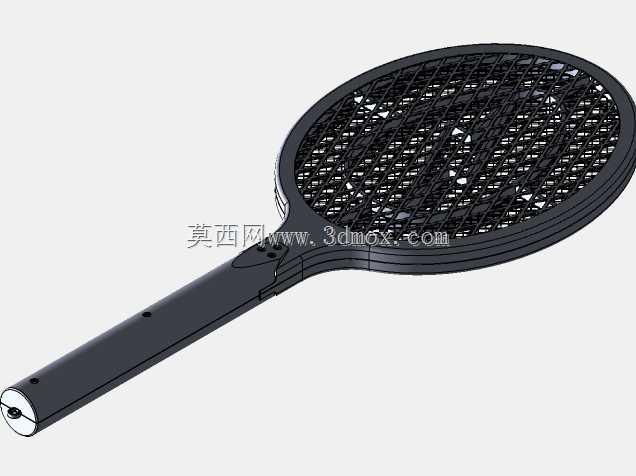

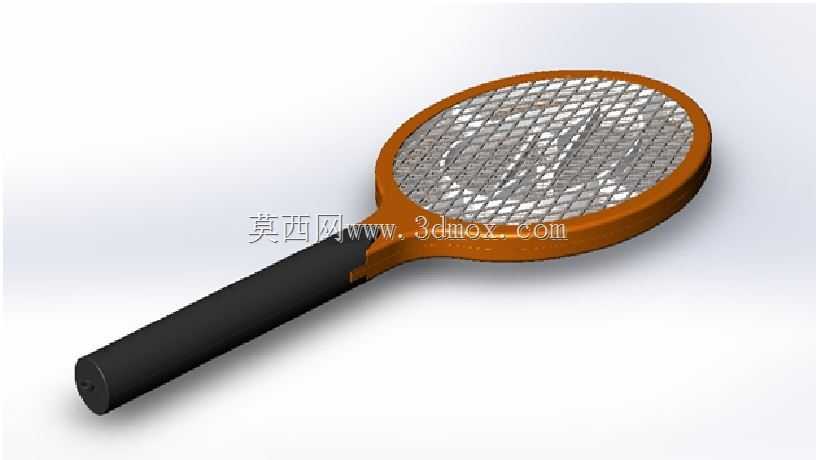

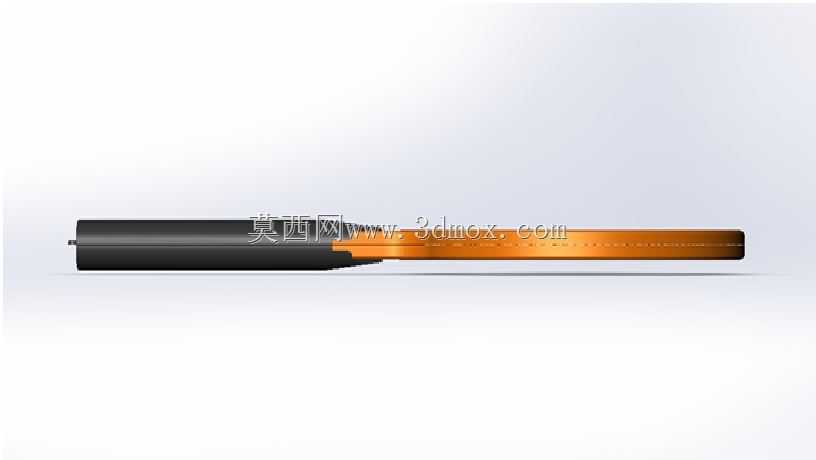

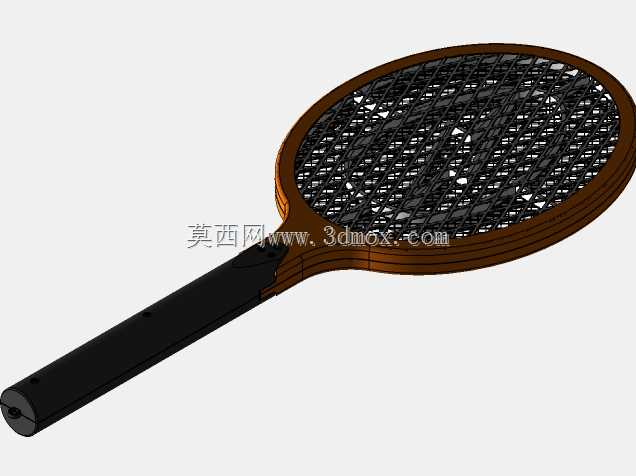

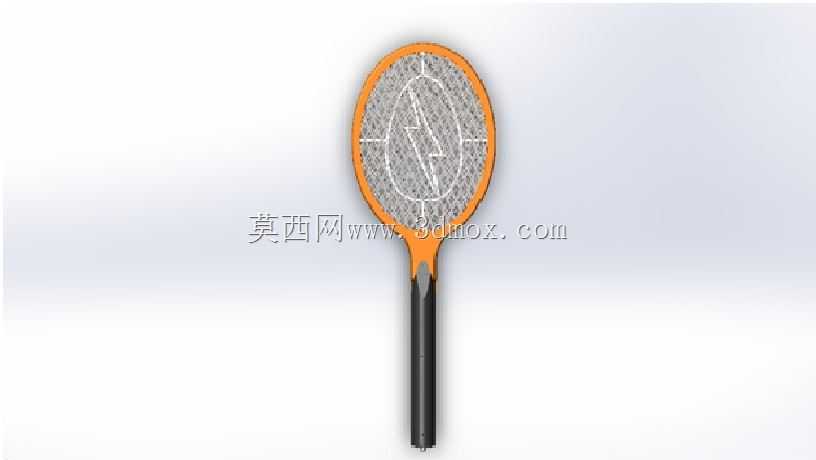

　　这款手持灭蚊器具的结构设计，核心围绕日常居家、办公场景下的飞虫灭杀需求展开，区别于固定式灭蚊灯的被动诱捕逻辑，采用主动挥拍接触式灭杀方案，适配用户随手操作的使用习惯。从结构分层来看，整体分为拍网工作区、握持手柄区两个核心功能段，拍框采用椭圆流线型轮廓，边缘做圆弧过渡处理，避免挥拍过程中剐蹭墙面、家具或是磕碰人体，拍网区域采用三层平行金属网结构，内外两层为零电位防护网，网孔尺寸控制在4mm左右，既能防止成人手指误触内部高压网，又不会阻碍蚊虫穿过接触中间的高压工作网，中间高压网的网孔密度适配常见家蚊、小飞虫的体型，确保接触时能形成有效电击回路。手柄区域采用符合人体工学的锥度设计，从拍框衔接处向尾端逐步收窄，表面做防滑纹理处理，

　　握持时的重心落在手掌虎口位置，长时间举持挥拍不会产生明显的坠手感，手柄内部预留电池仓、高压升压电路板的安装空间，各腔体之间设置隔断筋位，避免电池漏液、电路松动时影响相邻模块的正常工作，尾端预留充电接口的安装位，接口周边做凸台防护，防止插拔充电线时磨损外壳。设计过程中重点考量了使用安全边界，拍网与手柄的衔接处设置绝缘隔离段，长度不小于30mm，避免高压电路与握持区域的安全距离不足引发漏电风险，整体外壳采用阻燃ABS材质，即便高压网出现连续放电打火的极端情况，也不会引燃外壳材质。拍框与网面的装配采用压合式卡扣结构，替代传统的螺丝固定方案，既减少了外露连接件的突兀感，也能保证网面张紧度均匀，不会出现局部网面松弛凹陷的问题，

　　日常使用后清理网面残留的虫体时，只需用软毛刷顺着网孔方向清扫即可，无需拆解结构。从安装适配角度看，所有内部元器件的安装位都设置了定位柱与卡扣，电池、电路板放入对应腔体后无需额外打胶固定，装配工序简单，后期维修更换部件时也能快速拆解，不会破坏外壳结构。整体外形尺寸控制在长度450mm左右，拍面最大宽度180mm，手柄直径最大处35mm，既保证了足够的挥拍覆盖面积，又能轻松放入常规的家居收纳抽屉、门后挂袋中，不会占用过多储物空间。
