带V形槽M3规格嵌入铜螺母结构设计

做注塑结构设计的工程师大多遇到过塑料壳体螺纹滑牙的问题，尤其是需要反复拆装的消费电子、小型设备外壳，直接在塑料柱上攻M3螺纹，拆装三五次就会出现牙型磨损、柱体开裂的情况，这时候嵌入热熔铜螺母就是最成熟的解决方案，这次的带V形槽M3嵌入螺母，就是针对这类场景优化的标准嵌件。

先从实际安装场景说，这类嵌件最常用的安装方式是热熔埋植，就是把塑料壳体上的预装孔加热到材料玻璃化转变温度以上，再用压头把螺母压入孔内，冷却后螺母就和塑料柱牢牢结合为一体。这款螺母外径4.6mm，对应的预装孔设计尺寸通常取4.4-4.5mm，过盈量控制在0.1-0.2mm之间，过盈太小会出现螺母拉脱，过盈太大则会导致塑料柱被撑裂，这个尺寸边界是经过大量量产验证的，适配ABS、PC、PA66等常用注塑材料的热熔埋植工艺，也可以采用超声波埋植的方式安装，对自动化装配线的兼容性很好。

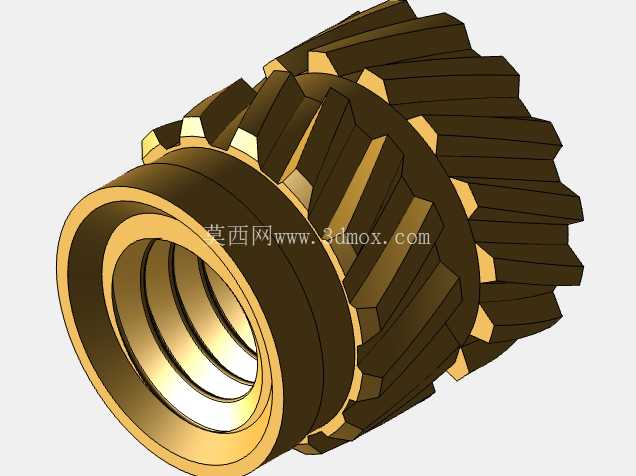

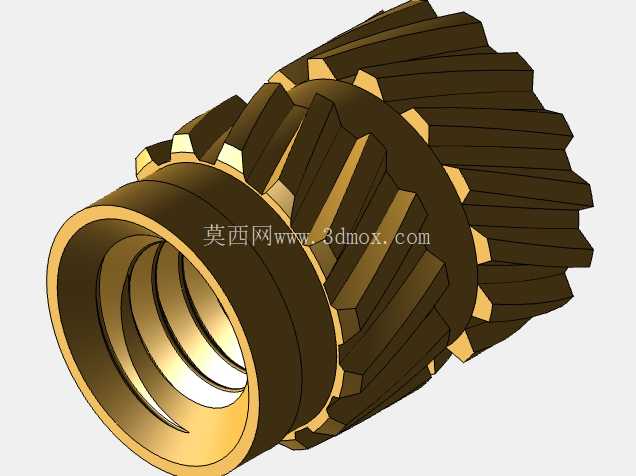

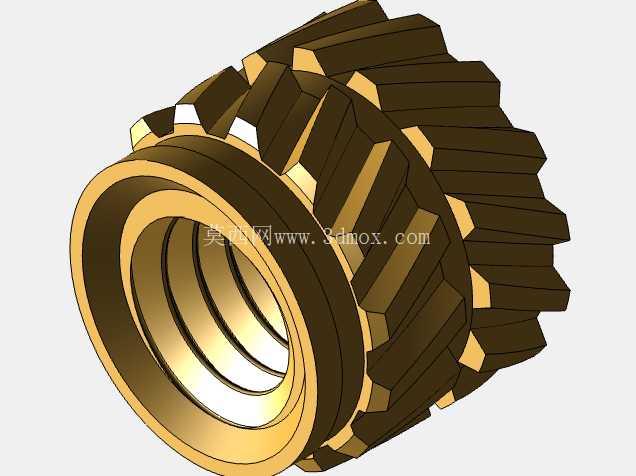

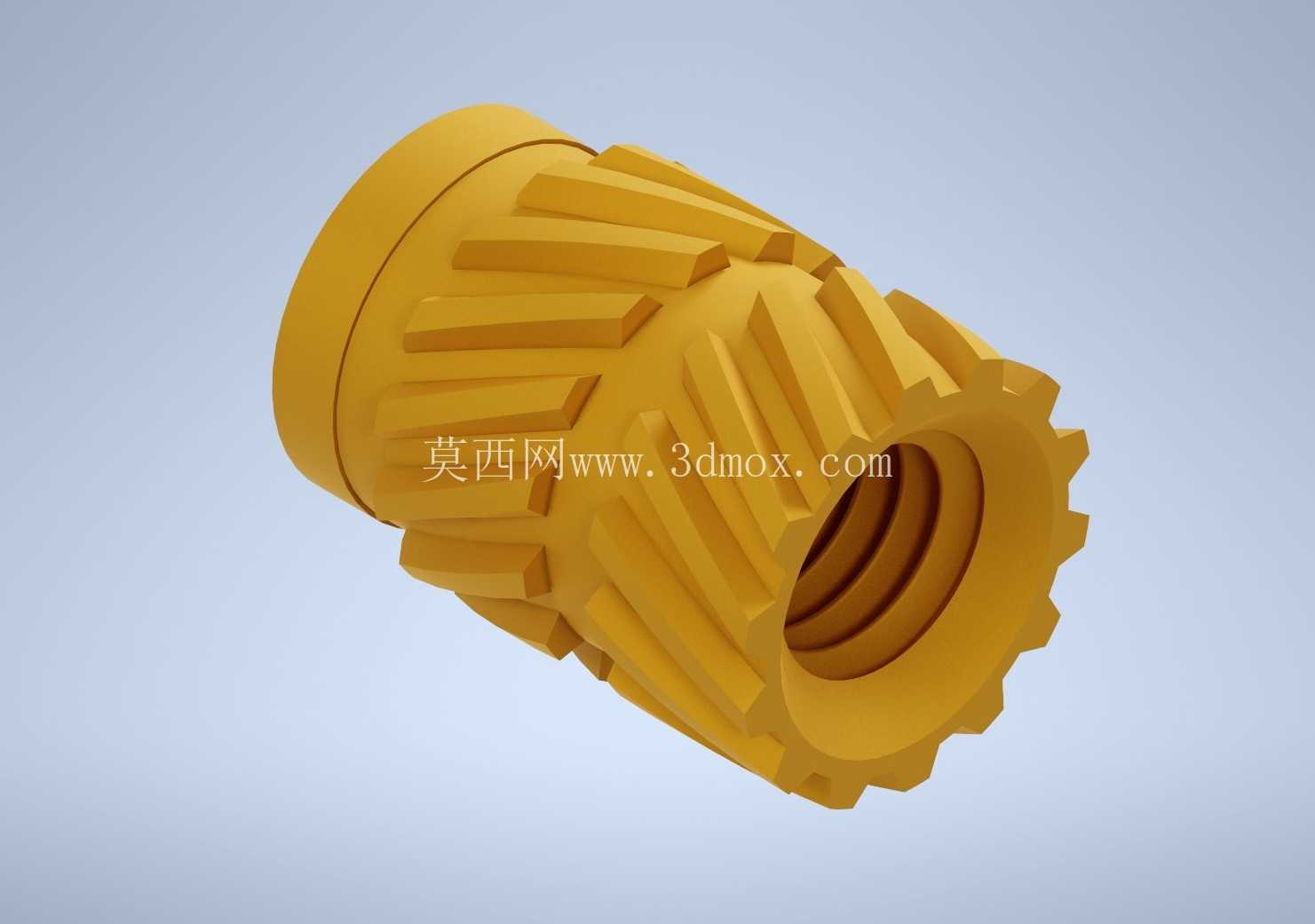

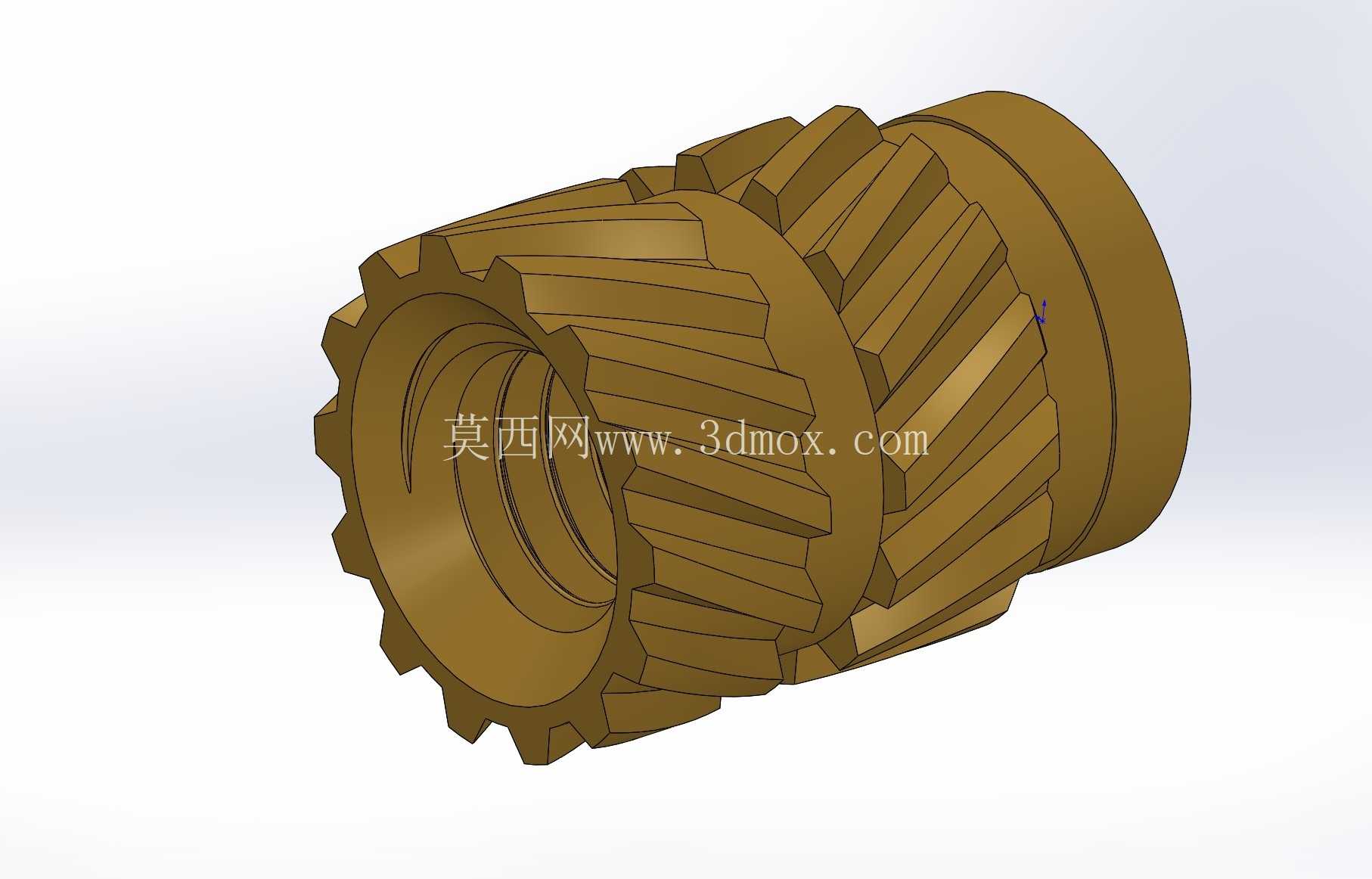

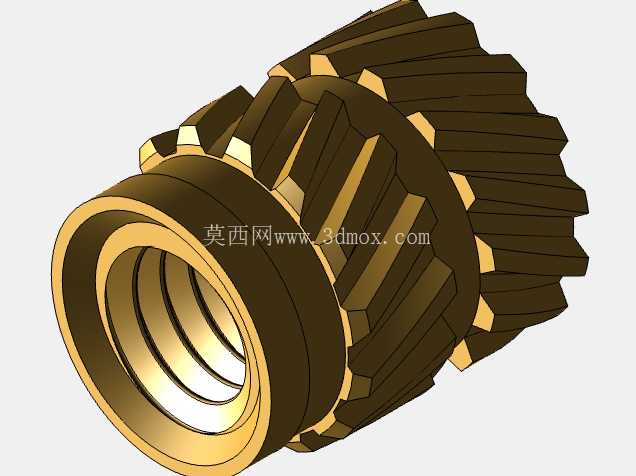

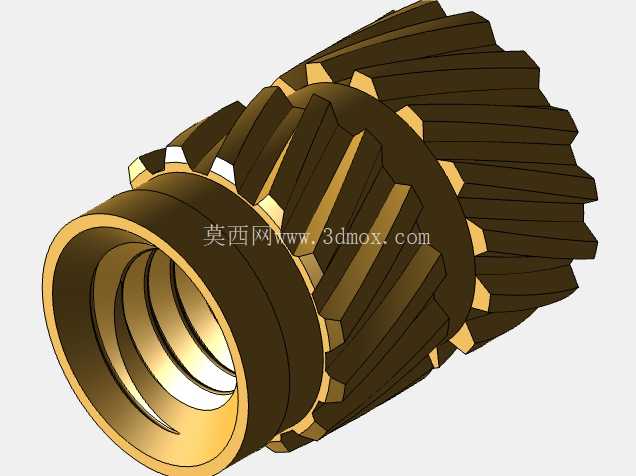

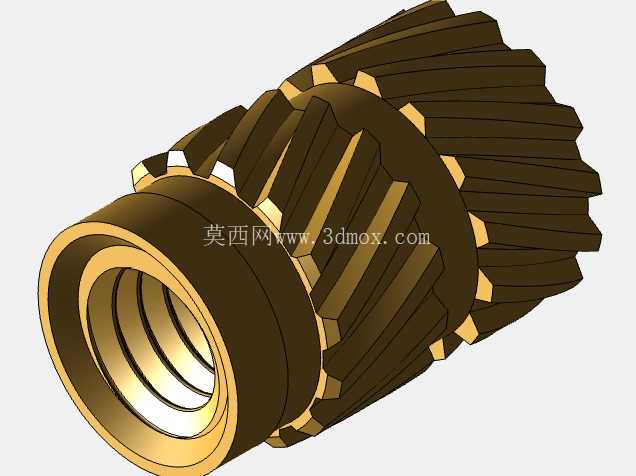

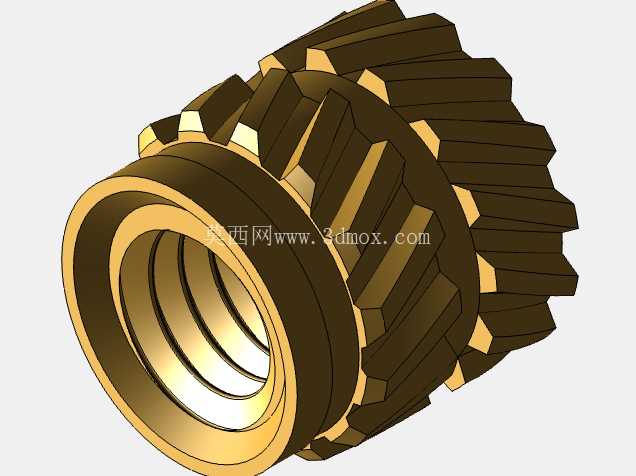

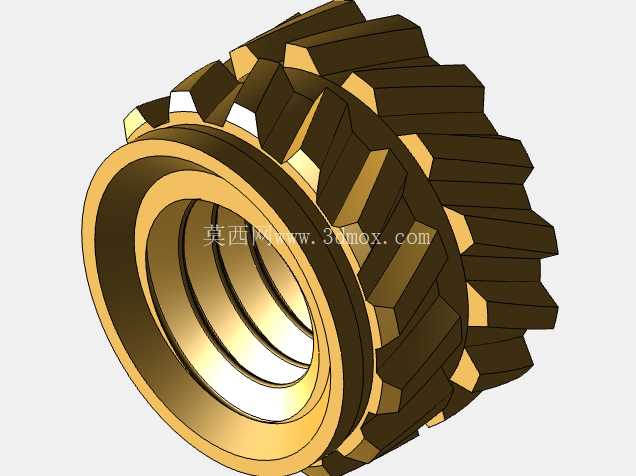

再看结构设计的细节，螺母外表面的V形槽和直纹滚花不是随便做的装饰结构，直纹滚花的作用是提供周向的抗扭阻力，当螺丝拧入螺母的时候，扭矩会通过滚花的齿牙传递到周围的塑料里，避免螺母跟着螺丝一起转动；而多道V形环形槽的作用是提供轴向的抗拉脱阻力，当螺丝受到轴向拉力的时候，冷却后嵌入V形槽内的塑料会形成倒扣结构，把螺母牢牢锁在塑料柱内部，不会被螺丝拉出来。和普通的直纹滚花螺母相比，多道V形槽的设计可以把轴向拉脱力提升40%以上，同时不会额外增加螺母的外径尺寸，对塑料柱的壁厚要求更低，适合空间紧凑的小型产品设计。

螺母的内螺纹是标准M3粗牙螺纹，公差按照6H精度设计，适配市面上所有标准M3螺丝，不管是机牙螺丝还是自攻螺丝都能顺畅拧入，螺纹段做了全牙贯通设计，螺丝拧入深度可以根据实际需要调整，最大支持3mm以上的拧入深度，足够满足消费电子、小型家电、3D打印配件等场景的连接强度要求。螺母的端面做了倒角导向，不管是热熔压装的时候对准预装孔，还是后续装配的时候拧入螺丝，都能快速对位，不会出现卡滞、刮屑的问题。

从实际选型的角度说，这款4.6mm外径的M3嵌件，对应的塑料柱外径建议做到7mm以上，如果是加玻纤的增强塑料，柱径可以适当缩小到6.5mm，柱体高度要比螺母总高度大0.5mm以上，避免压装的时候螺母高出壳体表面影响装配。在做三维建模的时候，要注意把螺母外表面的滚花和V形槽特征做简化处理，不需要把每一个齿牙都画出来，只要保留整体外形尺寸和安装定位基准即可，否则会导致装配体文件过大，影响工程图出图和后续的模流分析效率；如果是做嵌件注塑的工艺，也就是把螺母预先放在模具型腔内再注射塑料，那就要在模型里预留好螺母的定位柱间隙，定位柱和螺母内孔的配合间隙取0.05mm单边，避免注塑的时候塑料溢入螺纹孔内。

很多新手工程师在选嵌件的时候容易忽略槽型的影响，觉得只要外径和螺纹对了就能用，实际上不同槽型的嵌件适配的工艺和受力场景差别很大，比如只有直纹没有环槽的嵌件，轴向拉脱力差，适合不受轴向力的定位场景；只有环槽没有直纹的嵌件，抗扭能力差，拧螺丝的时候容易跟转；而这种直纹加V形环槽的组合结构，是兼顾抗扭和抗拉脱的通用型设计，适合绝大多数需要螺纹连接的塑料壳体场景，不管是手持设备的外壳固定，还是小型机电产品的内部结构连接，都能满足长期使用的可靠性要求，不会因为温度变化、震动冲击出现螺母松动、脱落的问题。另外这款螺母的材质是黄铜，导热性好，热熔埋植的时候热量传递均匀，不会出现局部过热烫坏塑料的问题，同时黄铜的耐腐蚀性能好，在普通的室内使用环境下不会生锈，不会污染塑料壳体表面，也不会和常用的塑料材料发生化学反应，长期使用的稳定性很好。
