剪叉式液压升降输送作业平台结构

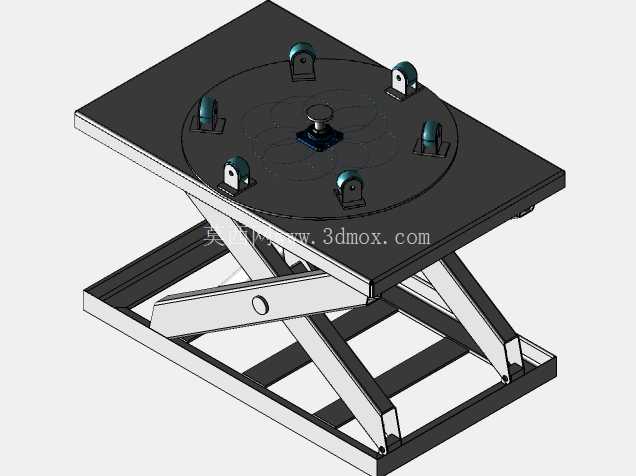

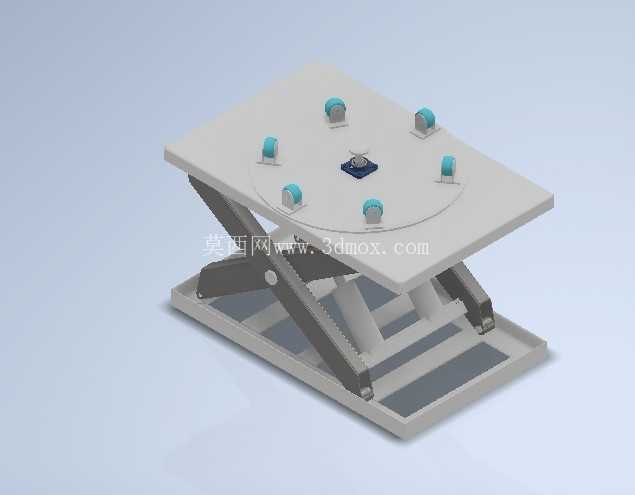

　　该剪叉式升降结构主要面向车间内物料周转、工位高度适配、轻型工件举升转运场景设计，常见于装配线旁的工件高度对接、仓储区域的分层码垛辅助、加工工位的上下料高度调节环节，可匹配不同高度的生产设备完成物料的平稳抬升与降落，避免人工搬运抬升重物带来的作业风险，同时减少不同工位间高度差带来的转运阻碍。结构整体采用对称双组剪叉臂布局，上下两层承载平台均采用矩形型材焊接框架结构，下层平台作为安装基座，可通过膨胀螺栓直接固定在硬化混凝土地面，也可根据使用需求加装脚轮组件转为移动作业模式，安装时需保证基座平面水平度偏差不超过千分之二，避免剪叉臂受力不均导致偏磨。

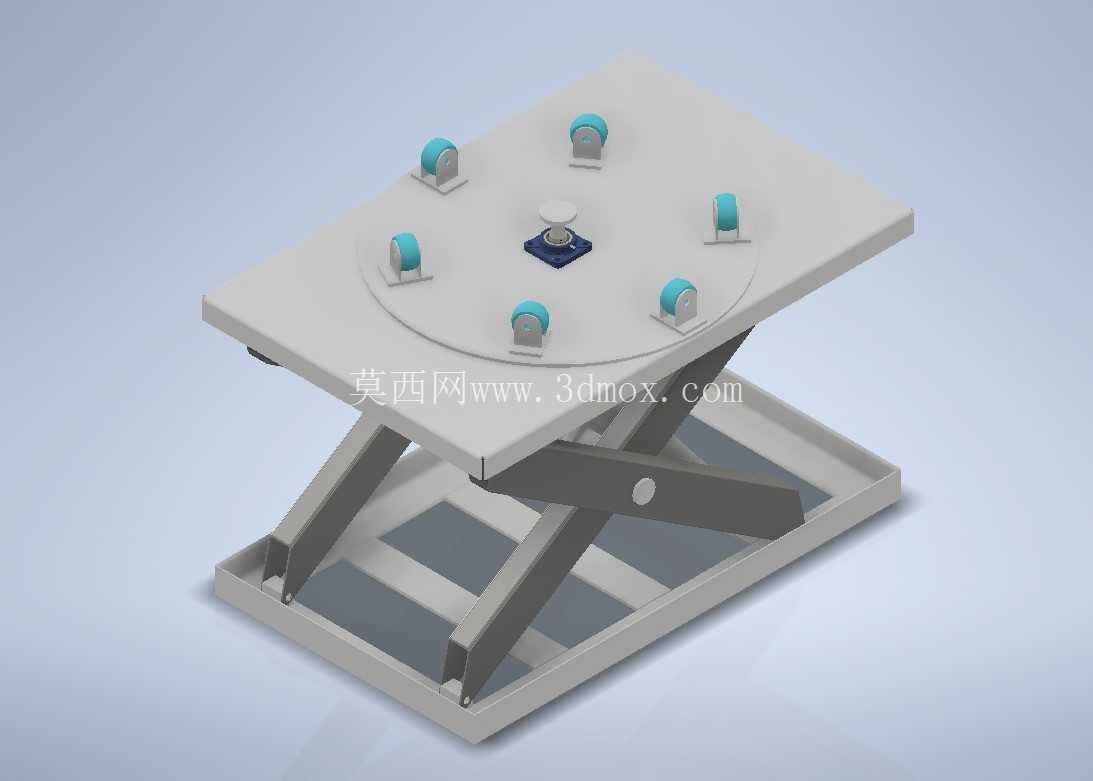

　　上层平台表面预留了多组辊轮安装位，图中可见的多组带蓝色端盖的辊轮为无动力输送辊，可根据实际使用需求更换为带动力的输送辊筒、防滑工作台面或者工装夹具安装板，适配不同的作业场景，当用于工件转运时，辊轮结构可减少工件在平台表面推移的摩擦力，降低操作人员的劳动强度。剪叉臂的铰接点均采用自润滑轴承配合销轴连接，每处铰接位置都设计了润滑脂注油通道，日常维护时可直接通过注油嘴加注润滑脂，无需拆解结构即可完成铰接点的保养，延长结构使用寿命。

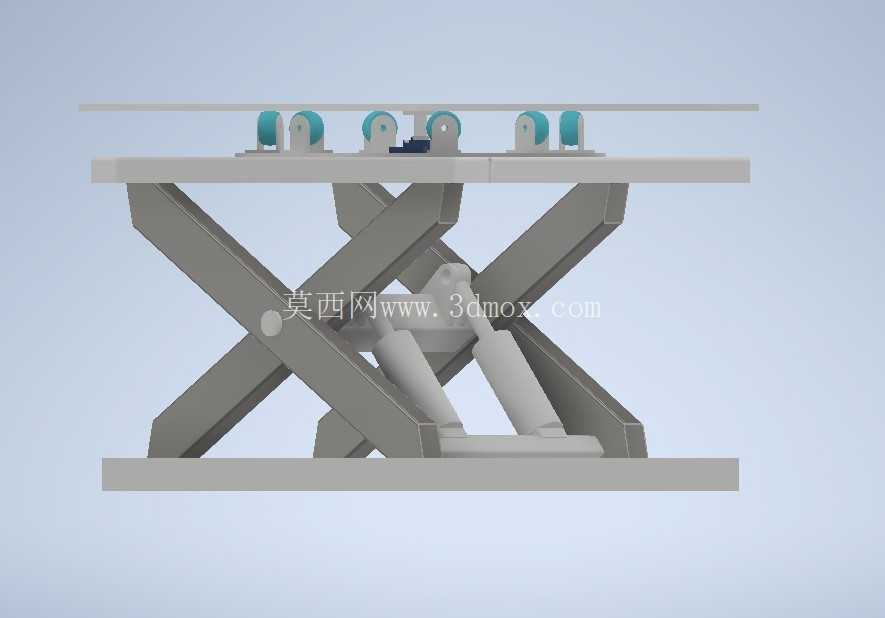

　　驱动部分采用双液压缸同步驱动布局，两个液压缸分别布置在两组剪叉臂的内侧受力点，缸体尾端与下层基座铰接，活塞杆端与中部剪叉铰接轴连接，这种布局可保证升降过程中两侧剪叉臂受力均匀，避免平台升降过程中出现偏斜，液压缸的进出油口设计在缸体侧面，可方便对接外部液压站的油路，油路布置时需预留足够的伸缩余量，避免平台升降过程中拉扯油管。结构的升降行程可通过调整剪叉臂的长度比例、液压缸的行程参数进行定制，常规配置下最低位高度可控制在300毫米以内，最高举升高度可达到1200毫米，额定承载能力可覆盖500千克到2000千克的区间，选型时可根据实际作业的载荷需求调整剪叉臂的板材厚度、铰接销轴的直径以及液压缸的缸径参数。设计过程中对剪叉臂的受力做了有限元校核，在额定载荷下剪叉臂的最大应力集中在中部铰接点位置，因此该位置的铰接轴采用了调质处理的40Cr材质，剪叉臂对应位置做了加强筋焊接处理，避免长期交变载荷下出现结构变形。平台的上下极限位置设计了机械限位块，当平台升降到极限位置时，限位块会先接触受力，避免液压缸行程到顶后出现硬顶损坏密封件的问题，同时可在限位位置加装行程开关，对接电控系统实现升降位置的自动控制。

　　安装边界方面，固定安装模式下基座的占地长度约为1800毫米，宽度约为1200毫米，周边需预留不小于500毫米的维护空间，方便后期对液压缸、铰接点、辊轮组件进行检修维护；若采用移动安装模式，脚轮需选用带刹车的万向轮，单轮承载能力不低于额定总载荷的三分之一，保证移动到位后的结构稳定性。日常使用过程中，需定期检查铰接销轴的防松卡板是否脱落，液压缸是否存在渗油问题，辊轮转动是否顺畅，若用于有切削液、粉尘的加工车间，还需在铰接点位置加装防尘护套，避免杂质进入轴承配合面加剧磨损。该结构可单独作为升降作业台使用，也可作为自动化生产线的一个组成单元，对接前后段的输送线，实现不同高度输送线之间的物料过渡，也可加装防护栏、安全光栅等安全组件，用于人员高空作业的升降平台，适配多种工业生产场景的高度调节需求。
