3D打印用IKEA及公制规格插入螺纹组件

在日常的3D打印结构件开发、功能原型制作以及小批量机械零件试制过程中，螺纹连接的可靠性一直是从业者需要重点解决的问题。直接在热塑性塑料打印基材上攻丝得到的螺纹，往往会因为反复拆装的磨损、受力后的应力松弛出现滑牙、连接失效的问题，尤其是在需要频繁拆卸维护的结构部位，纯基材螺纹的使用寿命很难满足实际使用需求。插入式螺纹嵌件的应用，刚好可以填补这一性能短板，通过在打印件预设的安装孔内压入金属材质的螺纹嵌件，将螺纹副的受力转移到金属嵌件上，能够大幅提升连接部位的紧固强度与抗磨损能力，这也是目前桌面级3D打印功能件中应用最广泛的螺纹强化方案。

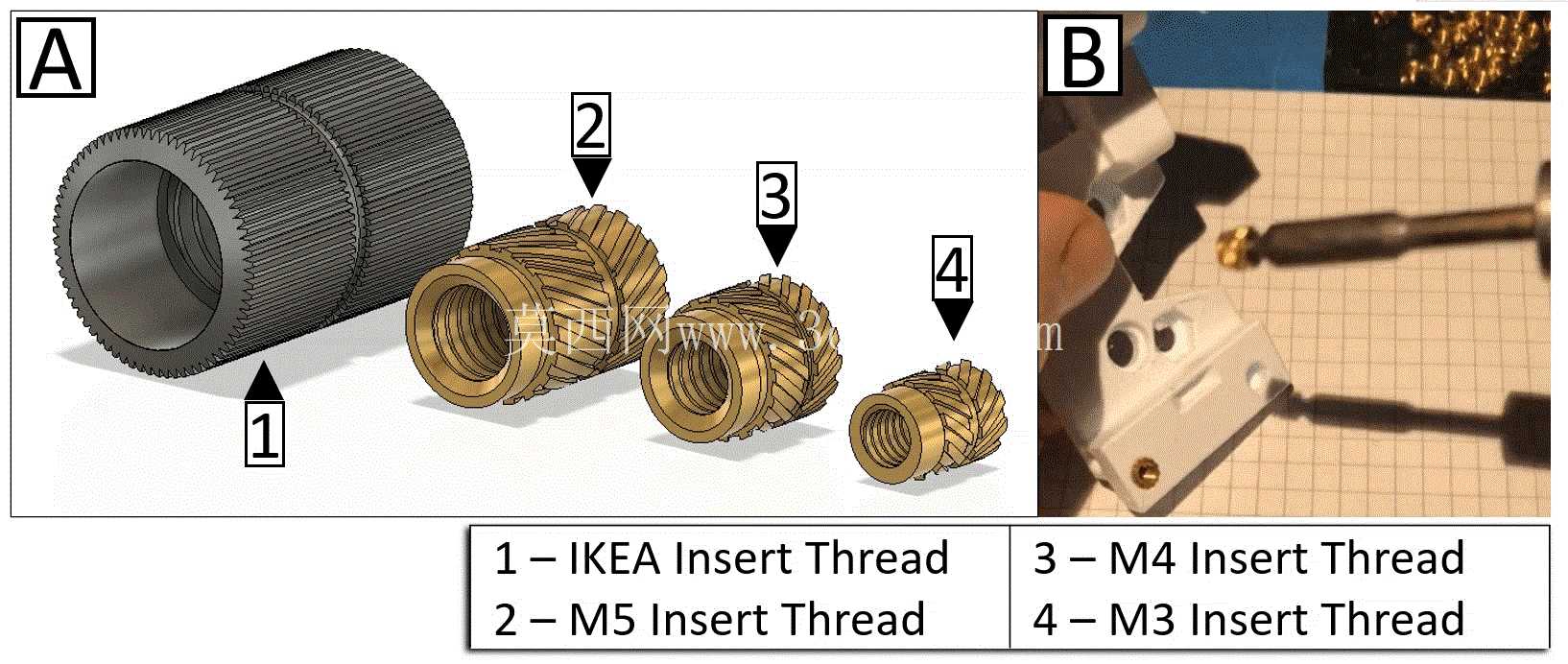

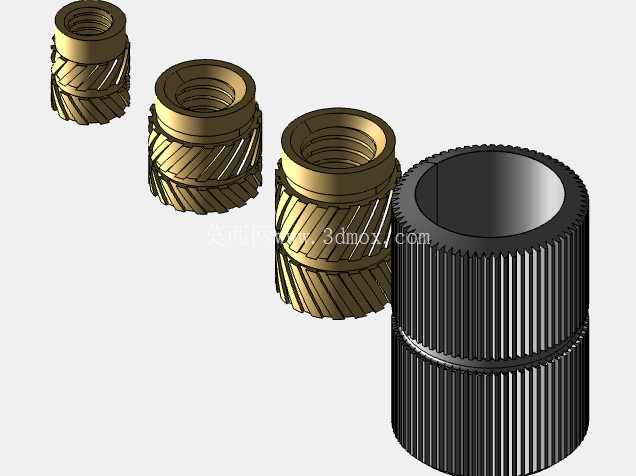

这套插入螺纹组件覆盖了日常设计中最高频使用的几款规格，包含适配宜家家具装配需求的专用插入螺纹，以及机械结构中通用的M3、M4、M5三种公制粗牙插入螺纹，能够覆盖从小型电子设备外壳、传感器安装支架，到中型功能原型、工装夹具结构的螺纹连接需求。不同规格的嵌件在设计时充分考虑了3D打印工艺的成型特性，嵌件外壁采用斜向滚花与环形止退槽结合的结构，在通过热熔压入或者过盈压装到打印件的预留孔内时，滚花结构可以嵌入打印基材的内壁，形成足够的周向防滑扭矩，环形槽则可以提供轴向的抗拔脱力，避免在螺栓拧紧过程中嵌件跟转或者被拔出。

从安装边界来看，每款规格的嵌件都匹配了对应的预留孔尺寸参考，设计时不需要反复调整试错，直接按照对应规格的嵌件外径、压装导向段尺寸设计打印件的安装孔即可，能够大幅减少结构设计阶段的重复验证工作。其中IKEA规格的插入螺纹专门匹配宜家常见家具的装配螺纹尺寸，在做宜家家具的改装配件、定制功能附件时，可以直接选用该规格嵌件，不需要额外适配非标准的螺纹参数，解决了很多DIY爱好者做家具改装时遇到的螺纹不匹配问题。M3、M4、M5三款公制嵌件则覆盖了常规机械结构中80%以上的小规格螺纹连接场景，M3规格多用于小型电子件、传感器、轻质面板的固定，M4规格适合中等受力的支架、连接板连接，M5规格可以满足承力结构件、需要较大拧紧扭矩的部位的连接需求。

在设计思路上，这套模型完全围绕3D打印的实际使用场景做了适配，嵌件的压入端做了小角度的导向倒角，压装时可以顺利对准安装孔，不会出现切边或者孔口胀裂的问题；嵌件的内螺纹完全遵循公制螺纹的标准公差范围，与对应规格的标准外螺纹件配合时不会出现卡滞、间隙过大的问题；外壁的滚花齿距与齿深经过优化，针对PLA、ABS、PETG等常见3D打印材料的硬度与熔融特性做了匹配，热熔压入时不会因为齿形过尖导致基材局部应力开裂，也不会因为齿形过浅导致抗扭不足。

实际应用中，这类插入螺纹嵌件不仅可以用于3D打印零件，在小型手板制作、树脂件加工、薄型塑料件的螺纹强化场景中也同样适用，相比自攻螺丝、预埋铜螺母的传统方案，标准化的插入螺纹模型可以直接嵌入到整体装配设计中，在三维建模阶段就能完成嵌件的安装位置校验、孔位匹配检查，不需要后续加工时再二次调整孔位，能够有效缩短从设计到实物验证的周期。对于经常做功能原型迭代的结构工程师来说，直接调用成熟的标准插入螺纹模型，还可以避免因为自行建模时的尺寸偏差导致的嵌件不匹配、安装后松动等问题，减少试制过程中的物料浪费与时间成本。不同规格的嵌件长度也做了梯度设计，可以根据安装部位的板材厚度选择对应长度的嵌件，避免出现嵌件过长顶穿面板、或者过短导致啮合牙数不足的问题，在薄壁结构、厚壁安装座上都能找到适配的规格。
