THOR系列方形扩展定位工装结构件

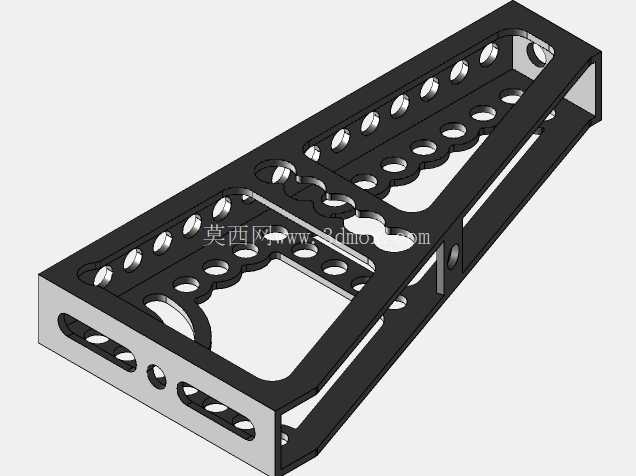

　　在焊接工装、柔性装配工作台的实际搭建场景中，这类方形扩展定位件是非常常用的模块化连接组件，主要服务于多工位夹具的快速拓展、异形工件的多角度装夹需求，尤其适配小批量多品种的焊接加工、非标设备预组装工位，能大幅减少工装搭建时的定制件加工量，缩短工位准备周期。从结构设计来看，该扩展件采用框架式镂空结构，主体为长方条形构型，两侧端面设置有标准连接接口，可直接与同系列的基础工作台、定位角件、锁紧组件配合，无需额外加工转接板。

　　侧面排布的弯曲椭圆形孔是核心功能结构，这类腰型变曲率孔允许锁紧螺栓在孔内滑动调整角度，区别于常规圆孔只能固定点位锁紧的局限，可实现0到90度范围内的任意角度锁紧定位，既可以沿工作台台面水平方向拼接延伸，拓展工作台的有效装夹宽度，也可以垂直于台面向上安装，作为立式定位挡边使用，满足不同高度工件的侧向定位需求。整体结构做了等强度镂空设计，在保证整体刚性满足焊接装夹受力要求的前提下，尽可能去除非受力区域的材料，既降低了构件自身重量，方便人工搬运调整位置，也避免了实体结构在焊接作业时积攒过多焊渣、影响安装面贴合精度的问题。

　　构件的安装边界完全匹配THOR系列400规格的模块化工作台标准，连接孔位的中心距、端面贴合面的平面度公差都遵循通用模块化工装的统一规范，拼接时相邻构件的安装面可以实现无缝贴合，锁紧后不会出现台阶错位，保证装夹基准的一致性。在实际使用中，这类扩展件常搭配定位销、快速夹钳使用，当需要加工长条形框架类焊接件时，可将多块该扩展件沿工作台T型槽方向水平拼接，形成加长的定位基准面，替代传统的定制方箱靠山，调整时只需松开椭圆孔内的锁紧螺栓，滑动构件到目标位置后重新锁紧即可，无需重新打表找正基准。

　　当需要对工件进行立式装夹时，可将扩展件垂直固定在工作台边缘，利用侧面的椭圆孔调整角度，适配带斜面的工件定位需求，比如管材斜接焊接时，可通过调整扩展件的倾斜角度，直接将管材靠在扩展件端面上定位，省去制作角度样板的工序。设计时特意将所有安装孔的边缘做了倒角处理，既可以避免螺栓穿入时被孔边毛刺卡滞，也能减少焊接飞溅附着在孔口造成的孔位堵塞，日常维护时只需用钢丝刷清理表面即可，无需专门修磨孔位。构件的主体受力截面做了加厚处理，在承受侧向装夹力时不会出现明显形变，经实际工位验证，单块扩展件可承受不低于500N的侧向推力而不发生位移，完全满足常规钣金焊接、型材框架组装的装夹受力要求。不同于定制化的焊接靠山，这类标准化扩展件可以重复利用，在不同项目的工装搭建中灵活组合，不会因为工件尺寸变化就整体报废，长期使用下来能大幅降低工装耗材的投入成本，也减少了工装存放的空间占用。
