L型窄空间安装固定定位夹具结构

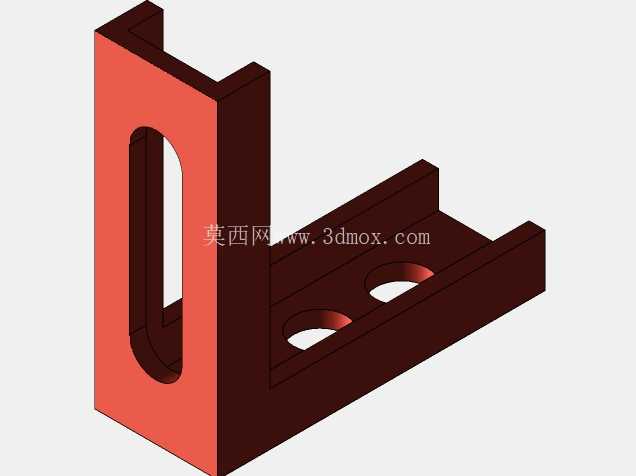

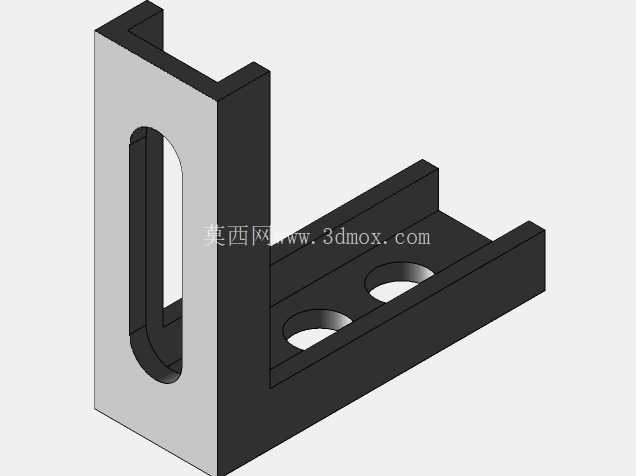

在车间焊接工装、模块化工作台搭建以及非标自动化设备的工位调整场景里，经常会遇到安装空间狭窄、常规固定件无法伸入，或是大尺寸工装需要多点位辅助定位的情况，这款L型定位件就是针对这类工况设计的实用结构件。从结构形态来看，它采用直角L型的主体构型，竖直立板上开设了长圆形的腰型调节槽，水平底板上加工了两个圆形安装孔，这种孔位搭配不是随意设计的：竖直方向的腰型槽可以让定位件在固定后，沿着竖直方向调整伸出高度，适配不同厚度的被固定工件，或是补偿安装基面的高度差，避免因为基面加工误差导致定位失效；水平底板的两个圆孔则用于将整个定位件锁紧在工作台的T型槽、铝型材槽位或是焊接平台的网格孔位上，双孔设计可以防止定位件在受侧向力时发生转动，相比单孔固定的结构，抗扭稳定性提升明显，哪怕被固定工件在装夹、焊接过程中产生侧向的挤压力，也不会出现定位偏移的问题。

从实际使用的角度来说，这类小型定位块的核心优势就是尺寸紧凑，能够伸入大型工装无法覆盖的狭窄区域，比如多组工件拼接焊接时的内角位置、模块化工作台相邻工位的夹缝处，或是自动化设备上需要辅助限位的狭小安装位，都可以用它来做定位支撑。设计时特意将竖直立板的受力面做了加厚处理，因为在焊接工装场景里，工件装夹时的敲击、焊接过程中的热变形应力，都会对定位面产生持续的作用力，如果立板厚度不足，长期使用后会出现弯曲变形，导致定位精度下降；而水平底板的厚度则和竖直立板保持了合理的比例，既保证了和安装基面的接触面积足够大，锁紧后不会出现翘边，也不会因为整体过于厚重增加不必要的重量，方便操作人员快速挪动、调整安装位置。

在安装边界上，这款定位件的竖直腰型槽长度覆盖了常规小工件装夹的高度调节范围，不需要额外加装垫片就能适配10-50mm厚度的工件定位需求，水平方向的两个安装孔间距符合主流模块化工作台的孔位间距标准，不管是铸铁焊接平台的标准网格孔，还是工业铝型材的槽位，都能直接匹配安装，不需要额外打孔改造基面。实际使用时，既可以单个使用，作为小型工件的单侧定位挡块，也可以多个组合使用，在大尺寸工装的四周形成多点定位支撑，比如焊接大型框架结构时，在框架的四个内角分别安装这款定位件，就能快速限制框架的水平位移，不需要制作大型的整体定位工装，大幅减少工装制作的成本和周期。

另外，它的直角加工精度控制在合理的工装公差范围内，竖直面和水平面的垂直度可以满足普通焊接、装配的定位要求，不需要后续二次修磨就能直接使用，立板上的腰型槽边缘做了倒角处理，固定螺栓穿入时不会卡滞，调整高度时滑动顺畅，不会因为槽口的毛刺影响调节效率。在焊接工位使用时，这种结构的定位件不会像大型夹具那样遮挡焊接操作空间，焊工可以在定位件旁边顺畅完成焊缝焊接，不会出现焊枪和工装干涉的问题；在模块化工作台的工位调整场景里，因为体积小巧，调整工位布局时可以快速拆装，不需要挪动大型工装台的附件，大幅提升工位重组的效率。针对狭窄区域的固定需求，它的立板宽度做了收窄设计，哪怕是宽度只有几十毫米的夹缝位置，也能顺利伸入完成固定，解决了常规大型定位块无法进入窄小空间的痛点，在多品种小批量的非标生产场景里，这种灵活的小型定位件的实用性远高于定制的大型专用工装，能够适配多种不同的装夹定位需求，减少工装库存的占用。
