焊接工装方形定位连接方通结构

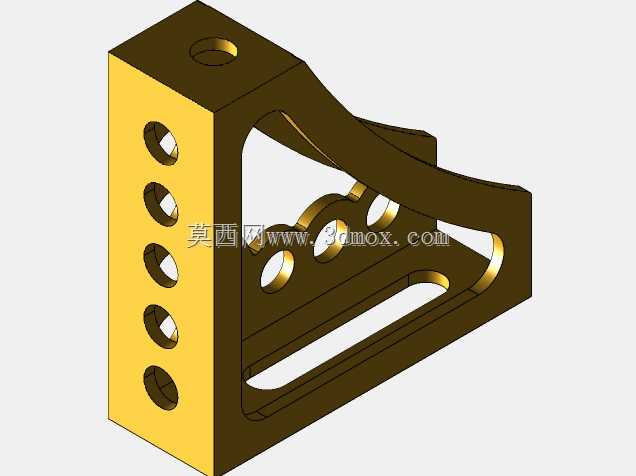

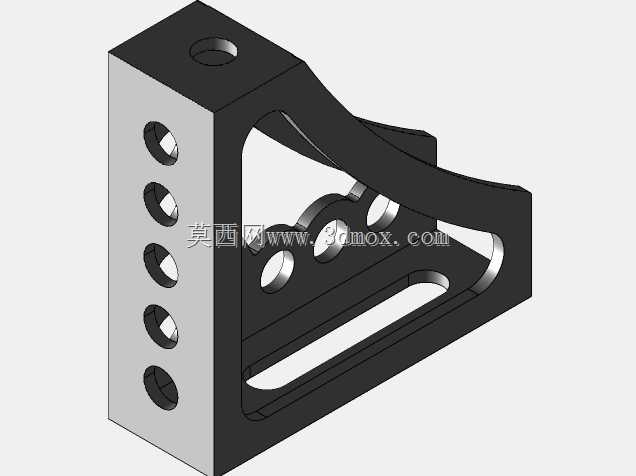

　　在焊接加工车间的日常作业里，这类方形定位方通是焊接工作台的核心配套辅件，不管是小批量多品种的非标构件焊接，还是批量结构件的组焊工位，都能看到它的应用。日常使用中既可以成对对称布置在工作台两侧，用来抬升待焊构件的装夹基准面，让焊缝位置避开工作台台面干涉，给焊枪预留足够的操作空间，也可以单独安装在焊接台的侧面，拓展工作台的装夹边界，当遇到尺寸超出工作台台面的大型框架类构件时，能向外延伸定位基准，避免大尺寸构件装夹时出现悬空翘曲的问题。从结构设计来看，主体采用直角方形基体作为基准承载结构，垂直立面均匀排布多组标准安装孔位，相邻孔位的孔距严格匹配焊接工作台的通用孔系标准，不需要额外加工转接板就能直接和工作台、其他定位附件完成快速拼接，

　　安装时只需要用配套的快速锁销穿过对齐的孔位就能完成固定，拆装调整的效率远高于传统焊接式定位挡块。侧面的支撑筋采用弧形过渡的镂空结构，不是单纯为了减重做的造型，而是经过受力校核后优化的结构：在保证整体抗扭、抗弯刚度的前提下，去掉了非受力区域的多余材料，既降低了辅件本身的重量，方便操作人员快速挪动换位，也能避免焊接过程中飞溅的焊渣堆积在结构死角，日常清理维护更方便。支撑筋上预留的多组辅助孔位，可以用来安装小型压钳、定位挡销这类次级附件，应对异形构件的特殊装夹需求。基体的水平安装面和垂直定位面经过精加工处理，平面度和垂直度公差控制在焊接工装的通用精度范围内，能保证装夹定位的基准一致性，避免因为辅件本身的形位误差导致组焊构件出现尺寸偏差。

　　底部的长条形安装槽可以适配不同孔距的工作台安装位，就算工作台孔系存在小范围的加工误差，也能通过槽位的微调余量完成精准对位，不需要额外扩孔修正。这类定位方通的安装边界完全适配主流的150系列焊接工作台孔系，安装后突出台面的高度经过优化，既能够满足常规型材、框架构件的抬升装夹需求，也不会因为高度过高导致装夹时出现悬臂过长的刚性不足问题，在重型构件焊接时也能保持足够的支撑稳定性，不会因为焊接应力或者装夹受力出现变形偏移。
