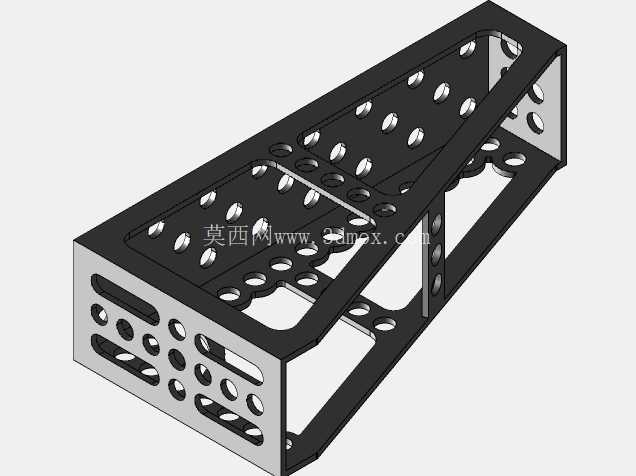

THOR方形焊接定位抬高工装结构

　　在焊接作业场景中，工件的定位精度与操作空间预留直接决定了焊缝成型质量与后续装配的适配性，这类方形抬高定位结构正是为解决焊接工位的固定位高度差问题开发的。日常车间里做框架类、箱体类工件焊接时，经常遇到待焊组件尺寸偏大，直接放在焊接台面上会出现侧边焊缝被台面遮挡、焊枪无法伸入作业的情况，单块垫高块又容易在焊接应力释放时出现移位，成对使用的该类方形结构就能把固定点位整体抬升到焊接台表面以上，留出足够的焊枪操作空间，遇到大尺寸组件时，还能顺着结构的延伸面把固定点位拓展到焊接台的侧面区域，不用额外搭建临时支撑，减少工位调整的辅助时间。

　　从结构设计来看，整体采用框架式镂空构型，没有做封闭的实体结构，一方面是控制整体重量，方便操作人员在工位上快速挪动调整位置，另一方面密布的规则安装孔可以适配不同规格的快速夹钳、定位销，不管是小尺寸的钣金件还是大截面的型材框架，都能找到对应的固定点位，不需要额外在台面上钻孔攻丝。侧面的长圆孔设计预留了安装调节余量，现场安装时不用苛求孔位完全对齐，顺着长圆孔的方向就能微调固定位置，抵消加工带来的孔位误差，降低安装对位的难度。斜向的加强筋结构连接顶面与侧面安装面，在不增加整体壁厚的前提下提升了结构的抗扭刚度，焊接过程中受到工件装夹的侧向力、焊接热变形带来的应力时，不会出现结构侧弯变形，保证定位基准的稳定性。

　　结构的所有安装孔都做了统一的孔距规范，和同系列的其他拓展定位件可以直接拼接组合，遇到更长的工件定位需求时，多块方形结构可以通过标准连接件串接，拓展支撑长度，不需要单独定制特殊尺寸的垫高工装。安装边界上，结构的底面做了全平面加工，和焊接工作台的台面贴合时没有缝隙，不会因为接触面不平出现装夹翘曲的问题，底面的定位槽可以和工作台上的T型槽配合，用标准T型螺栓就能快速锁紧固定，不需要额外做焊接固定，工位调整时可以快速拆卸转移。顶面的孔位排布兼顾了小零件的密集定位需求和大型材的跨距固定需求，孔边都做了倒角处理，安装定位销或者螺栓时不会刮伤螺纹，也能避免焊渣溅入后堵死孔位，日常清理时用钢丝刷顺着孔面扫过就能去除附着的焊渣，维护成本很低。

　　在实际焊接生产线的工位排布中，这类方形结构可以和同系列的角件、扩展方条配合，快速搭建出不同高度、不同跨度的定位支撑体系，不管是小批量的定制件焊接还是批量工件的流水线焊接，都能快速调整工装布局，减少专用工装的制作成本，缩短生产准备周期。结构的镂空设计也让焊接过程中产生的焊烟、飞溅的焊渣不会积存在结构内部，不会因为焊渣堆积导致孔位堵塞，也减少了焊渣积存带来的结构重量增加，长期使用后依然能保持安装面的平面度。针对焊接作业中常见的工装受热变形问题，结构的筋板布局采用了对称式设计，受热时应力可以均匀分散，不会出现单侧变形导致的定位基准偏移，即使长时间在靠近焊缝的位置使用，冷却后也能恢复原有精度，不需要频繁校准工装尺寸。
