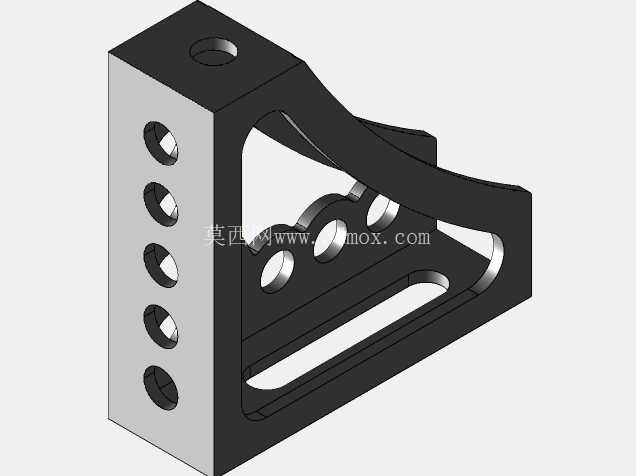

方形150系列焊接定位方尺工装构件

在焊接加工车间的日常作业里，定位辅助构件的适配性直接决定了组焊工序的效率与成品形位公差精度，这款方形150系列的方尺构件，就是针对焊接工位的柔性装夹需求开发的定位支撑件。很多车间在组焊大型框架、箱体类构件时，常遇到待焊工件直接贴合焊接台面导致背面焊道受阻、焊渣飞溅粘连台面、局部散热过快引发焊接变形的问题，这款方尺的核心作用，就是在装夹环节将待焊工件抬离焊接工作台表面，预留出足够的焊枪操作空间与焊渣掉落间隙，避免焊道与台面粘连，同时让工件背面的空气能够自然流通，均衡焊接过程中的局部温度差，减少薄板类构件焊后翘曲变形的概率。

从实际使用场景来看，这类方尺既可以成对对称布置在工件的支撑点位下方，作为等高支撑块使用，也可以单块布置在工件的侧边延伸位置，当待焊构件的外形尺寸超出焊接工作台的有效承载边界时，将方尺固定在台面边缘位置，就可以把定位支撑面延伸出台面侧面，承托超出工作台范围的工件悬臂段，避免长构件装夹时出现悬臂下垂导致的组对尺寸偏差。不同于常见的圆形垫高块，方形结构的方尺在布置时可以直接靠紧工作台的T型槽侧边或者其他定位挡块，不需要额外调整周向角度，相邻方尺拼接时也能完全贴合，不会出现圆形构件拼接时的弧形间隙，支撑大尺寸平板类工件时的接触支撑面更连续，不会出现局部应力集中压伤工件表面的情况。

在设计思路上，这款方尺采用了等截面的方形结构，主体截面尺寸为150mm见方，支撑高度为50mm，这个尺寸参数是结合多数焊接工位的常用装夹间隙确定的：50mm的支撑高度既能够预留出足够的焊枪倾斜操作空间，满足背面封底焊道的操作距离要求，也不会因为支撑过高导致工件装夹后的重心偏高，减少焊接过程中工件移位的风险；150mm的方形截面则保证了单块方尺的支撑接触面积足够大，即使承托厚度较薄的钣金工件，也不会因为局部压强过大导致工件表面出现压痕，同时这个截面尺寸可以和同系列的其他方尺、定位挡块、夹紧件实现模块化拼接，根据不同工件的支撑需求自由组合支撑点位。方尺的各个工作面都做了平面度与垂直度公差控制，相邻工作面的垂直度公差控制在0.02mm以内，支撑面的平面度公差不超过0.015mm，既可以作为垫高支撑件使用，也可以临时作为直角定位基准，对工件的直角边进行快速定位校准，减少装夹时的测量调整时间。

从安装边界来看，这款方尺的底部做了与标准焊接工作台T型槽适配的固定结构，可以通过T型螺栓直接固定在工作台的任意槽位上，固定时不需要额外加工连接孔，只需要将方尺底部的定位卡块嵌入T型槽，拧紧螺栓即可完成固定，拆卸调整位置时也只需要松开螺栓就可以沿T型槽滑动到目标位置，适配市面上多数带标准T型槽的三维柔性焊接平台与普通焊接工作台。方尺的上表面与侧面都预留了统一间距的连接孔位，可以和快速夹具、定位销、延伸块等其他工装配件连接，在支撑工件的同时实现侧面定位、顶部压紧的功能，不需要额外搭建复杂的装夹结构。针对焊接作业的工况，方尺的主体材质选用了高强度的耐磨钢材，表面做了发黑防锈处理，能够抵御焊接过程中的焊渣飞溅、打磨碎屑的刮擦，长期使用后工作面的磨损量极小，不需要频繁更换，日常维护只需要清理表面附着的焊渣与焊接飞溅即可，维护成本极低。

在实际选型使用时，需要根据待焊工件的重量与支撑点位分布确定方尺的使用数量：当承托重量在50kg以内的小型工件时，在工件的四个角点各布置一块方尺即可满足支撑需求；当承托长度超过2m的长条形构件时，需要在工件的中间位置额外增加支撑方尺，避免工件因为自重出现中间下垂的挠度变形；如果是需要进行背面满焊的工件，布置方尺时需要注意避开背面的焊道位置，防止焊接过程中焊枪与方尺发生干涉，同时也避免焊道直接烧到方尺表面，延长方尺的使用寿命。不同于定制化的专用焊接工装，这类标准化的方尺构件可以重复用于不同规格工件的装夹作业，不需要针对单一工件制作专用的支撑工装，能够大幅减少焊接车间的工装制作成本，缩短产前准备周期，尤其适合多品种、小批量的焊接加工场景，在五金框架加工、钣金箱体焊接、工程机械结构件组对等场景下都能适用。
