木质弹射器套件结构设计作品

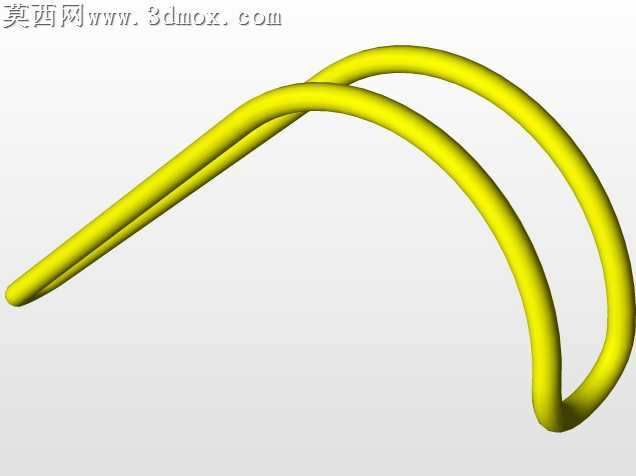

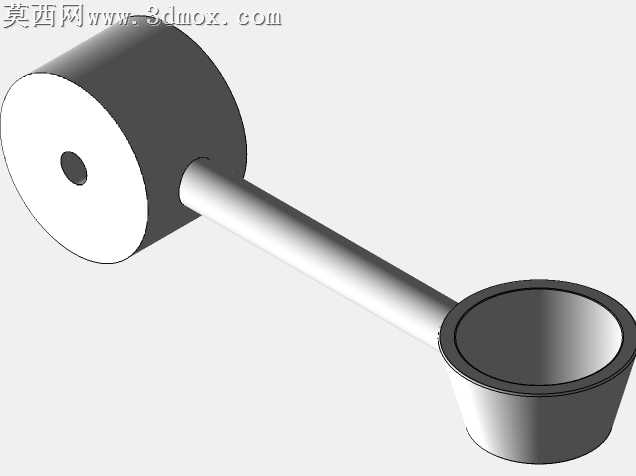

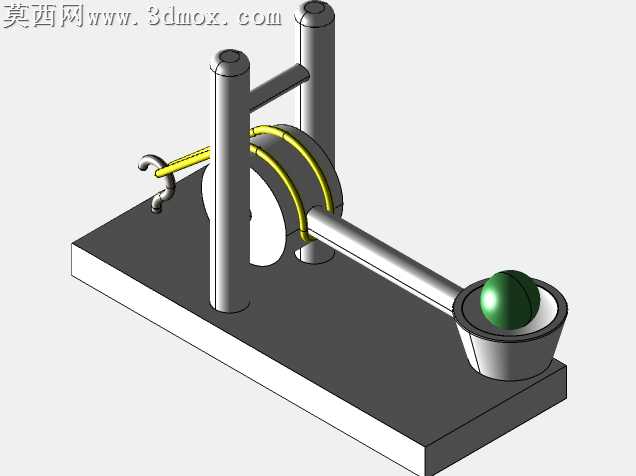

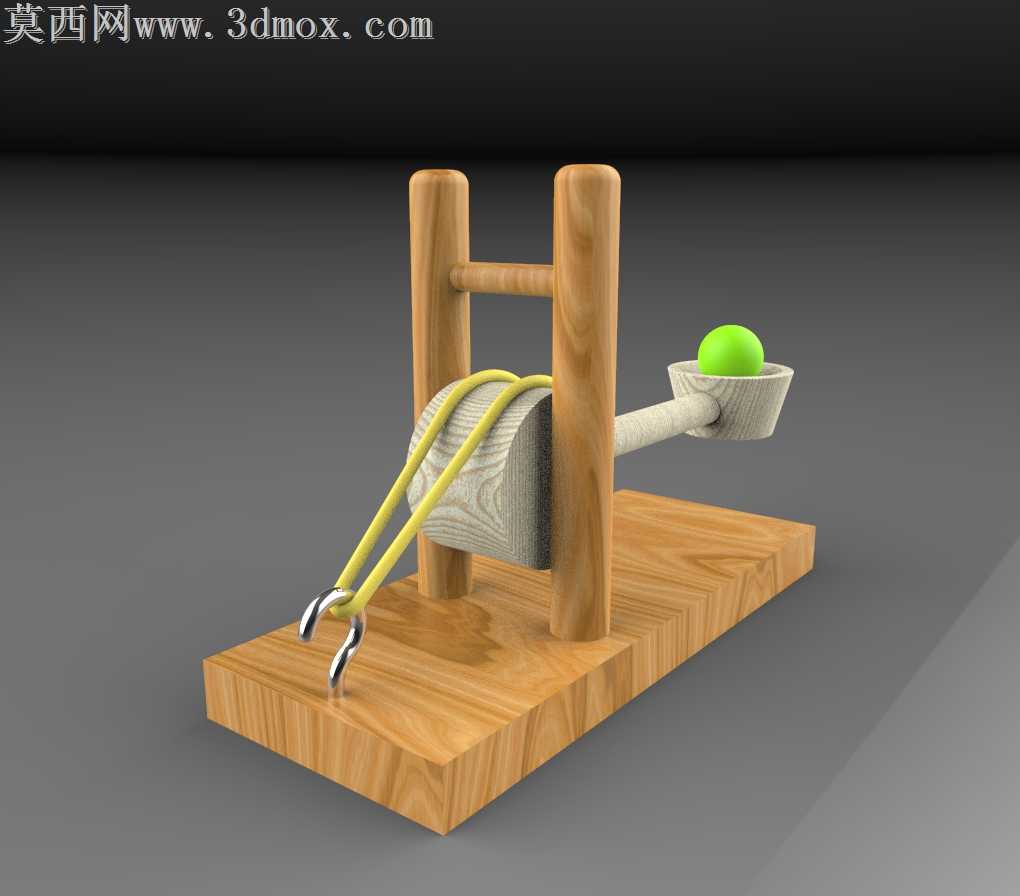

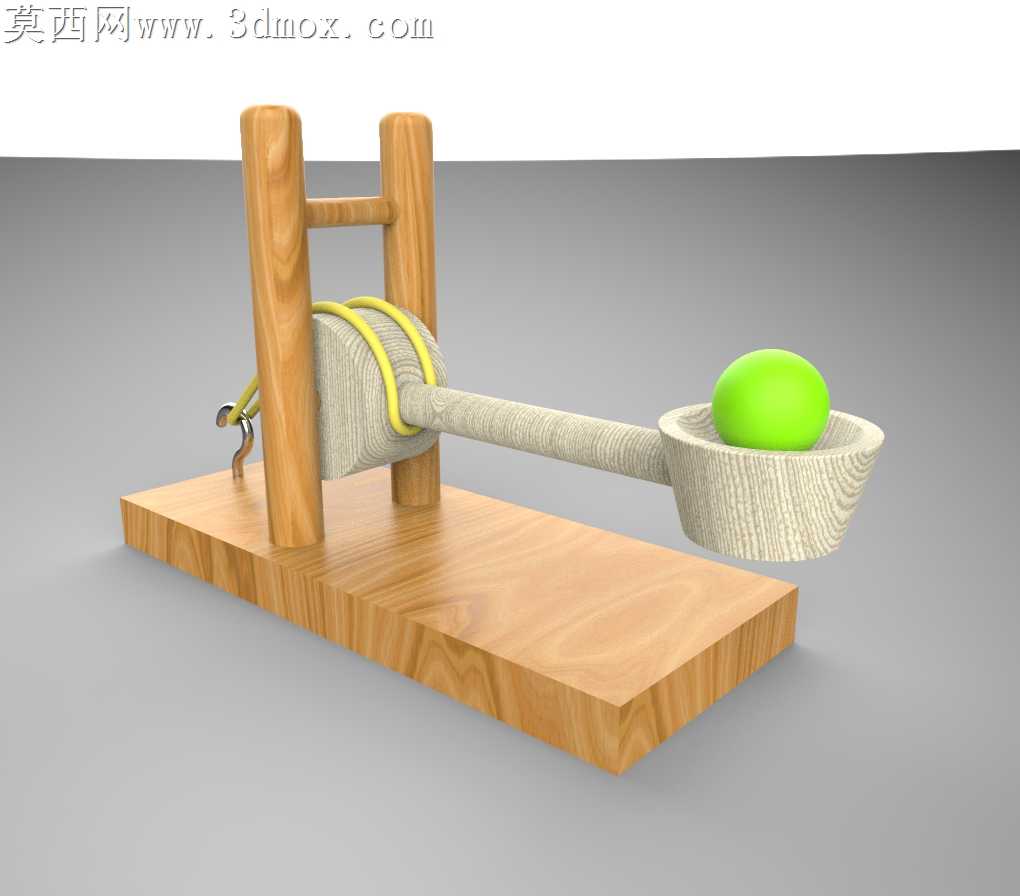

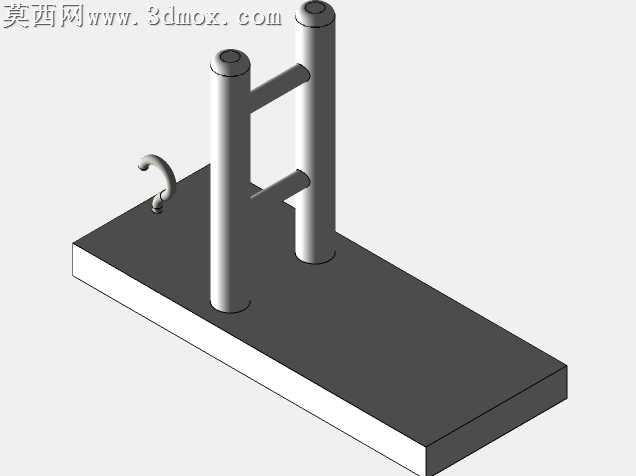

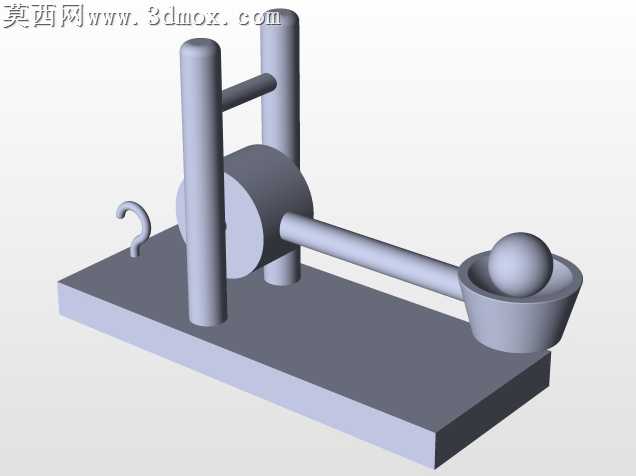

本作品为弹射器套件的三维设计成果，整体采用仿实木外观风格完成建模与渲染呈现，完整还原了弹射装置的全部机械结构与运动逻辑。建模过程中严格遵循实物装配关系搭建各部件，首先完成底部长方形木质基座的建模，保证基座平面的平整度与各安装位的定位精度，在基座上对称设置两根竖向木质支撑柱，支撑柱顶部通过横向连接杆完成结构加固，形成稳定的龙门式支撑框架。支撑框架内侧固定弹射动力主体结构，动力部分采用仿缠绕皮筋的结构设计，还原弹性蓄能的结构特征，动力输出端连接长条形弹射臂，弹射臂末端设置碗状载物槽，用于放置待弹射的球形物件，载物槽采用内凹弧面设计，能够在弹射前稳定承托球体，避免待弹射物件提前滑落。建模阶段对各部件的装配间隙进行了合理设置，保证弹射臂能够绕动力端的铰接轴完成顺畅的摆动动作，不存在结构干涉问题。材质渲染阶段，所有木质部件均采用真实木纹材质，调整木纹的走向与各部件的成型方向保持一致，还原实木加工的质感，皮筋部分采用亮黄色弹性材质表现，突出动力部件的视觉辨识度，待弹射球体采用亮绿色哑光塑料材质，与木质主体形成鲜明的视觉对比，方便观察弹射过程中物件的运动轨迹。设计过程中重点考量了机构的运动合理性，通过运动仿真验证弹射臂的摆动行程与弹性蓄能的释放逻辑，确保整个弹射动作流畅自然，各连接部位的受力结构符合力学传递规律，支撑框架的结构强度能够承受弹射瞬间的反作用力，不会出现结构失稳的问题。整个套件的结构简洁明了，各部件拆分合理，既可以作为机械运动原理的演示教具，也能够作为手工拼装套件的设计参考，完整呈现了弹性蓄能类弹射机构的核心结构特征，渲染效果贴近实物观感，能够直观展现装置的整体形态与工作状态。
