带可拆卸软钳口的小零件加工虎钳结构

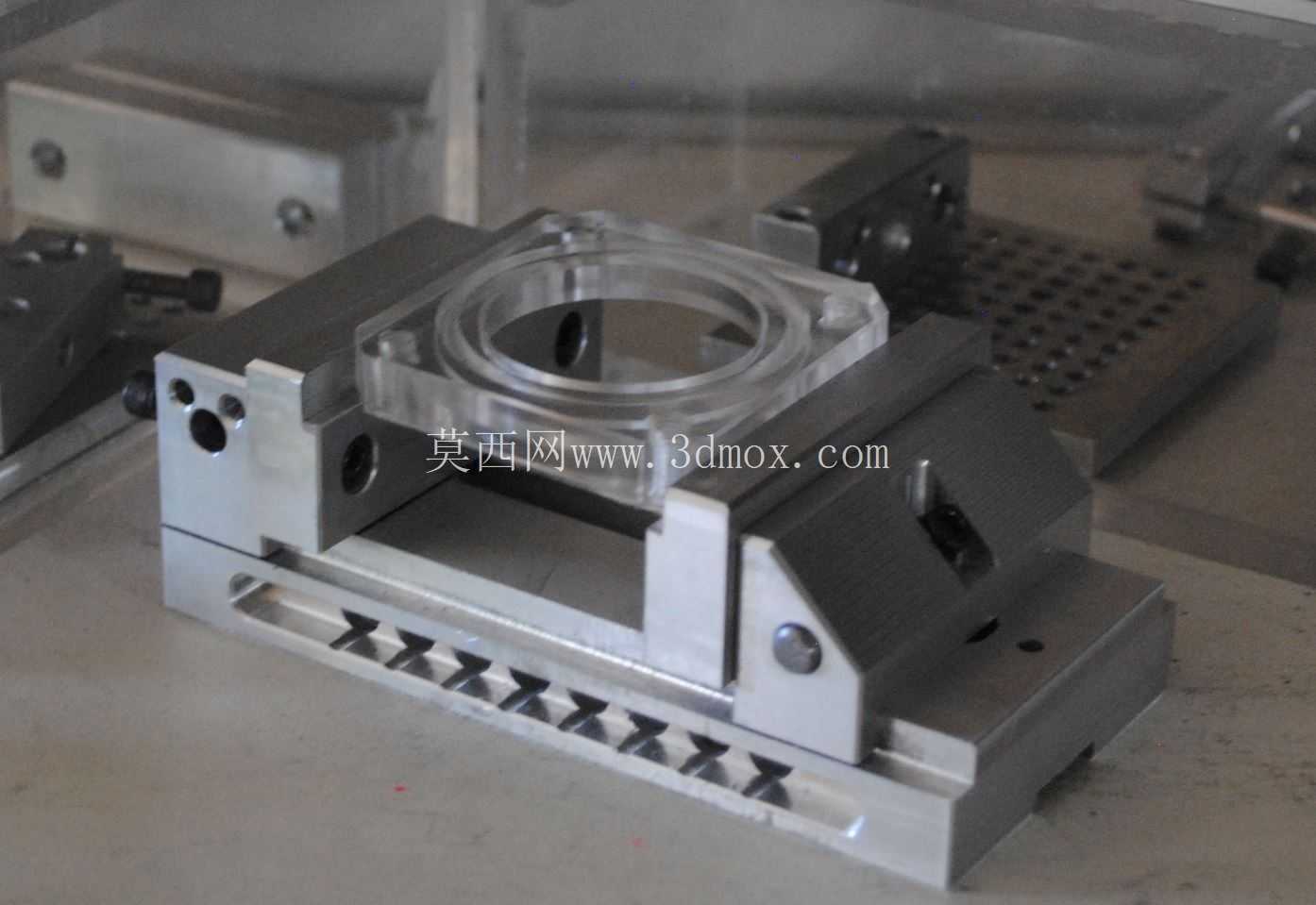

这款虎钳的设计初衷，是解决常规机用虎钳装夹小型薄壁、异形零件时容易出现的夹伤、装夹定位不稳、换型调试耗时长的痛点，在精密零件加工、小批量多品种零件生产场景下适配性极强。从实际应用场景来看，它既可以安装在普通铣床、钻床的工作台上完成小型零件的铣削、钻孔、铰孔工序装夹，也能固定在磨床、线切割设备的工作台面，承担薄型零件、小型异形件的精加工装夹任务，甚至在钳工手工修配、小零件去毛刺工序中，也能作为稳定的装夹载体使用，覆盖了从粗加工定位到精加工装夹的多场景需求。

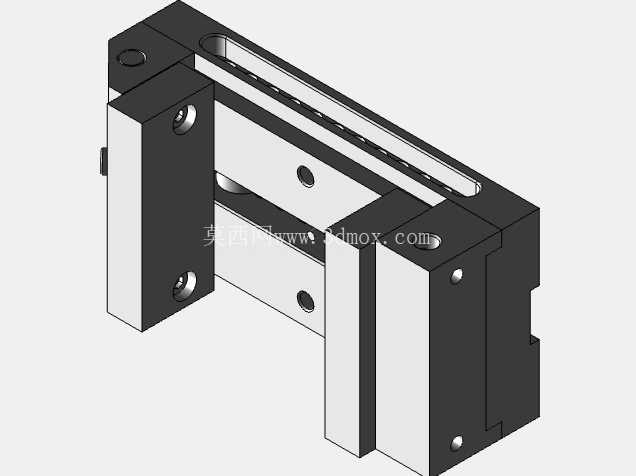

功能特性上，这款虎钳最核心的设计是可拆卸的可加工软钳口结构，软钳口采用可切削的软质金属材质，使用者可以根据待加工零件的外形轮廓，直接在钳口上加工出与零件外形完全贴合的定位型面，对于异形零件、薄壁零件来说，这种仿形装夹方式能够大幅增加装夹接触面积，避免点接触、线接触带来的装夹压痕，同时能抵消部分加工过程中的切削振动，提升零件加工的表面质量与尺寸稳定性。钳体主体采用高刚性的一体式结构设计，固定钳身与滑动钳身的配合导轨采用窄长型的矩形导轨结构，配合间隙经过精密研磨调整，滑动过程无卡滞，夹紧时不会出现钳口上翘的问题，保证装夹后零件的定位基准与设备工作台面的平行度、垂直度公差控制在精加工允许的范围内。钳身底部设计有标准的安装槽与定位键槽，能够匹配机加工工作台通用的T型槽尺寸，安装时可以通过定位键快速完成与设备工作台的找正，不需要反复打表调整钳身的直线度，大幅缩短夹具安装调试的辅助时间。

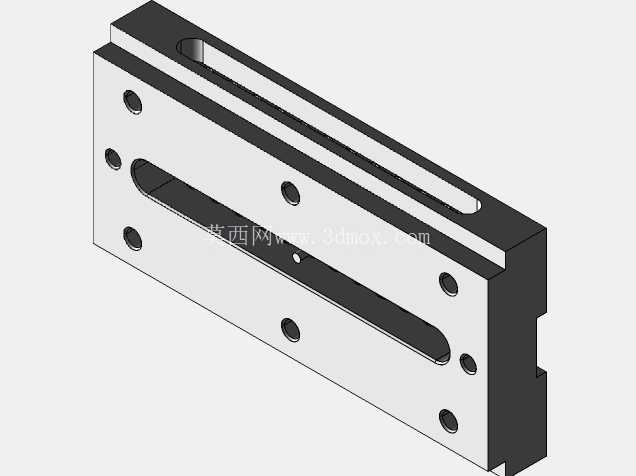

设计思路上，这款虎钳没有追求大装夹行程，而是将设计重心放在小尺寸零件的装夹刚性与换型灵活性上，钳身的长度方向预留了多组等距的调节孔位，滑动钳身可以根据零件的尺寸快速调整到合适的开合位置，配合夹紧螺杆实现快速锁紧，不需要像普通虎钳那样全程转动螺杆调整开合度，对于小零件频繁换型的加工场景来说，能够有效减少装夹辅助时间。软钳口的安装采用嵌入式的定位结构加侧面锁紧螺钉固定，更换软钳口时只需要松开侧面的锁紧螺钉即可完成拆卸，不需要拆卸整个钳身结构，使用者可以提前预制多组加工好不同型面的软钳口，换产时直接更换对应钳口就能快速完成夹具切换，适配多品种小批量的柔性生产需求。夹紧力的传递采用螺杆直推结构，没有额外的力放大机构，避免了过大夹紧力导致的薄壁零件变形，同时螺杆的端部与滑动钳身的接触位置采用球面配合结构，即使螺杆在推进过程中出现轻微的角度偏差，也能保证夹紧力垂直作用在钳身的受力中心，不会出现偏载导致的钳身倾斜，保证装夹精度的一致性。

外形尺寸与安装边界方面，这款虎钳的整体轮廓紧凑，钳身宽度控制在小零件加工常用的规格范围内，安装时占用工作台面的面积较小，即使在小型台式铣床、桌面型加工设备上安装，也不会占用过多的工作台行程空间，给刀具走刀预留足够的运动范围。钳身的总高度经过优化设计，装夹零件后零件的加工面高度处于刀具的最佳切削行程区间，不需要额外加装垫高块就能完成大部分小零件的加工，避免垫高带来的刚性损失。钳口的最大开合度覆盖了常见小型精密零件的尺寸范围，软钳口的厚度预留了足够的加工余量，使用者可以根据零件的外形多次修铣钳口型面，不需要频繁更换钳口基体，降低了夹具的使用成本。钳身的排屑设计也做了针对性优化，滑动导轨的侧面预留了排屑缺口，加工过程中产生的切屑不会堆积在导轨配合面内，避免切屑卡滞导致的滑动不畅，日常维护只需要使用压缩空气吹净导轨面的切屑即可，不需要频繁拆卸清理，适配车间多粉尘、多切屑的实际加工环境。在实际使用中，这款虎钳的软钳口还可以根据加工需求加工出不同的定位台阶、避让槽，比如在加工零件的侧面孔位时，可以在钳口上加工出对应位置的避让孔，避免钻头钻到钳口损伤刀具，也能保证孔位加工到贯穿位置时不会出现崩边问题，相比常规的硬钳口虎钳，这种可加工软钳口的设计大幅拓展了虎钳的装夹适配范围，不需要定制专用夹具就能完成大部分异形小零件的装夹任务，对于小型加工车间、研发打样车间来说，能够有效降低专用夹具的制作成本，缩短零件打样的交付周期。
