立式螺杆压紧式工装夹具结构设计

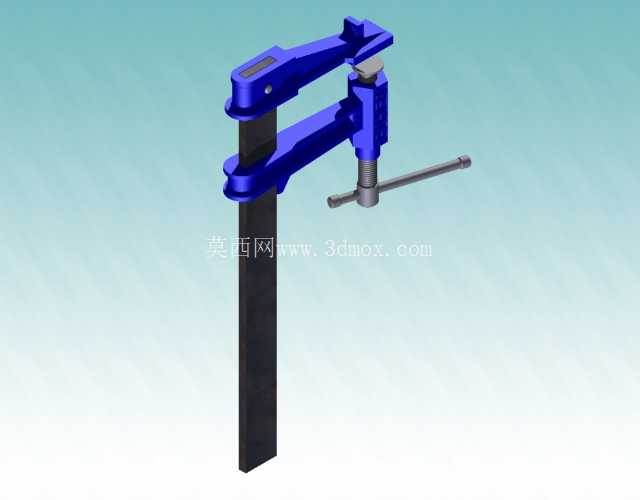

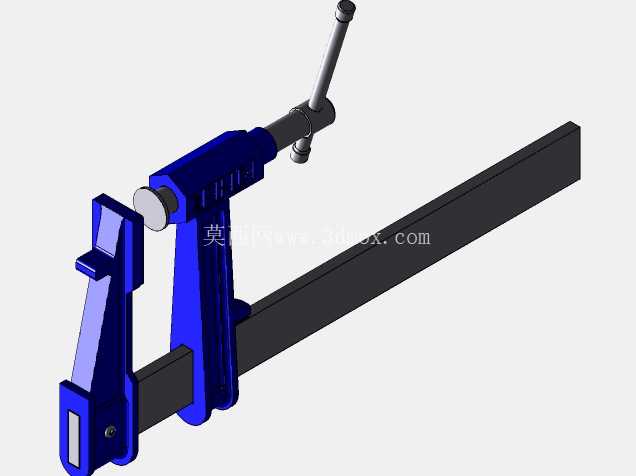

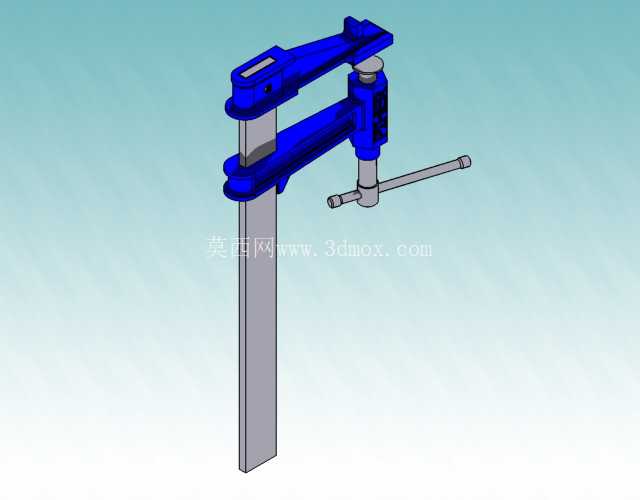

　　这款手动压紧夹具是铸造生产、机加工工序中常用的工装部件，主要用于工件在工装平台、模具工位上的快速压紧固定，避免加工、合模、浇注过程中工件出现位移、翘曲问题。从结构组成来看，整套夹具分为垂直支撑立柱、夹臂主体、螺杆压紧组件、操作手柄四个核心部分，垂直支撑立柱采用矩形截面长条结构，可根据实际工位的安装高度需求调整夹臂的固定位置，适配不同厚度工件的压紧作业，立柱表面做了平直度处理，保证夹臂上下滑动时无卡滞、无偏斜，夹紧力传递方向始终垂直于工件安装基准面。夹臂主体采用杠杆式铰接结构，上端的快压卡扣可以实现夹臂的快速开合，在工件上下料时无需完全旋出螺杆，只需扳开卡扣即可抬起夹臂，大幅缩短单件装夹的辅助时间，适合小批量多品种的生产工位使用。螺杆压紧组件采用梯形螺纹传动，相比普通三角螺纹具备更好的自锁性能，夹紧后不会因为设备振动、加工受力出现松脱问题，螺杆下端的压头做了圆弧过渡处理，接触工件时不会压伤工件表面，同时可以自适应工件表面的微小角度偏差，保证压紧面贴合充分。操作手柄采用横向穿杆式设计，不需要额外配套扳手工具，操作人员手动即可施加足够的夹紧力矩，手柄长度经过力学核算，在普通人手的施力范围内即可达到铸造工序、轻切削加工所需的压紧力，避免力矩过大导致夹臂变形、螺杆断裂的问题。

　　在安装边界上，这套夹具的垂直立柱可以直接通过底部法兰固定在工装平台的T型槽内，也可以配合焊接底座固定在专用铸造模架上，夹臂的水平伸出长度覆盖常规小型铸件、机加工零件的压紧范围，不需要额外加装延长辅具。从设计思路层面，这套夹具优先考虑了车间现场的使用耐久性，所有受力部件都做了应力集中位置的圆角处理，夹臂与立柱的铰接位置采用耐磨衬套结构，长期反复开合使用也不会出现铰接孔磨损导致的夹臂偏斜问题，日常维护仅需定期在螺纹位置、铰接点涂抹润滑脂即可，不需要复杂的保养流程。

　　在实际应用场景中，这类夹具除了铸造造型工位的模框固定、砂型压紧之外，也可以用于焊接工位的工件定位、装配工序的部件临时固定，相比气动、液压压紧夹具，它不需要外接动力源，不受车间气源、电源布置的限制，可以灵活布置在任意工位上，对于零散的修模、单件加工场景适配性更强。结构设计上规避了传统C型夹具开口范围有限、夹紧行程短的问题，通过立柱上的多位置固定孔，可以实现大行程的高度调整，从几毫米厚的薄板件到几百毫米高的模框都可以实现可靠压紧。螺杆的行程预留了足够的冗余量，调整夹臂高度后不需要精确对位，只需旋转手柄即可完成压紧操作，对操作人员的技能要求较低，新员工经过简单讲解即可熟练使用。

　　夹臂的受力截面做了变厚度优化，在铰接位置、螺杆安装位置适当增加壁厚提升强度，在非受力区域做了减重处理，整体重量控制在单人可以徒手搬运安装的范围内，不需要借助起重设备即可完成工位的调整布置。压头位置设计了可拆卸结构，长期使用出现压痕、磨损后可以单独更换压头，不需要更换整套夹具，降低了车间的工装维护成本。在夹紧力的传递路径上，从螺杆压头接触工件开始，反作用力通过夹臂传递到铰接轴，再传递到垂直立柱最终到底部安装基准，整个传力路径没有多余的薄弱环节，在额定夹紧力范围内不会出现结构变形，保证重复装夹的精度一致性。
