这款镗刀杆是数控加工中心镗削工序的核心执行部件,主要适配带BT标准锥孔的立式、卧式加工中心主轴,承担箱体类、法兰类、模具钢零件上高精度孔的半精与精加工工序,在汽车发动机缸体孔位加工、液压阀块安装孔加工、精密减速机壳体轴承孔加工场景中应用广泛,能稳定保证孔的尺寸公差、圆柱度与表面粗糙度要求,相比传统焊接式镗刀,可转位刀片的设计能大幅减少换刀辅助时间,降低刀具刃磨成本。

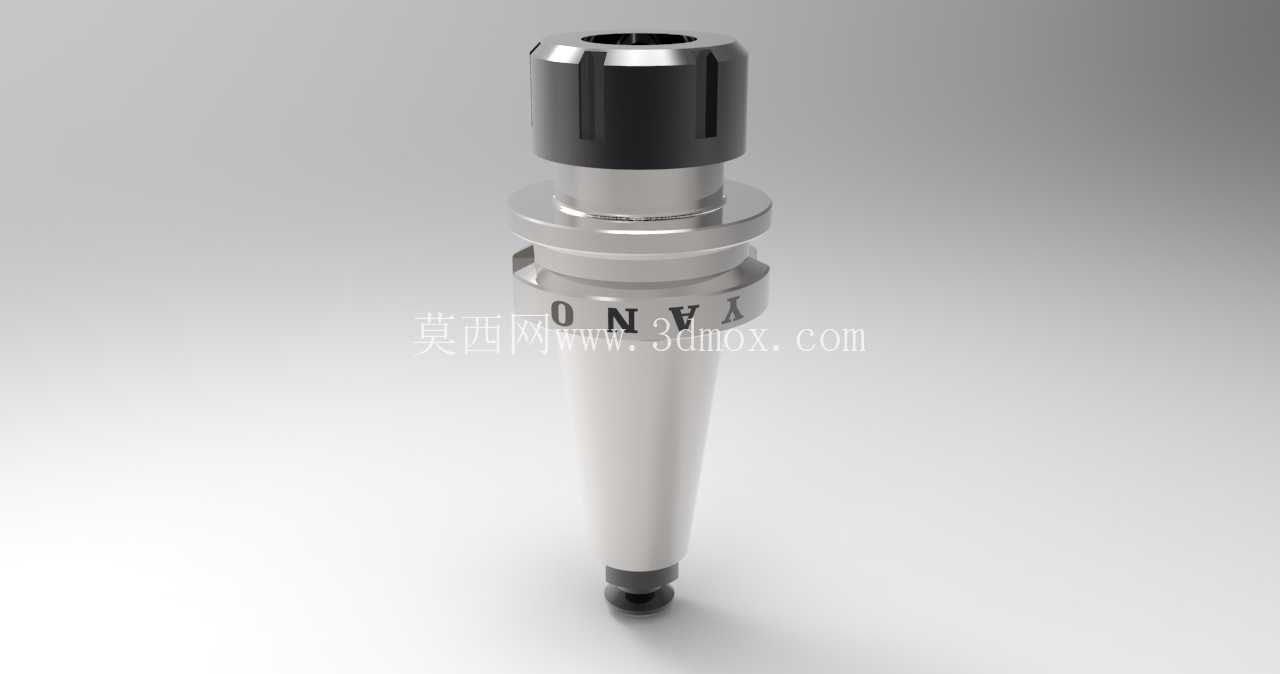

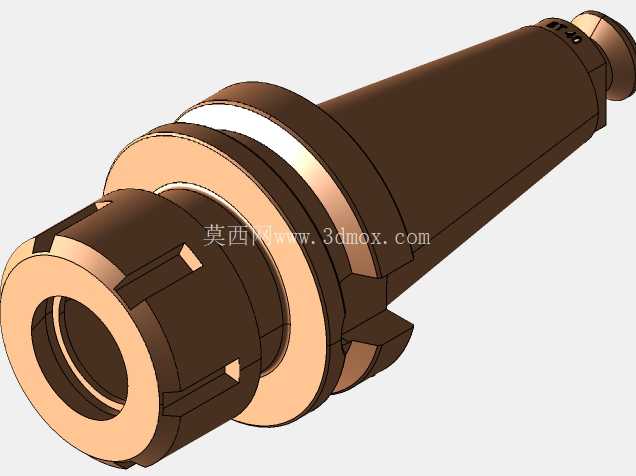

从结构设计逻辑来看,锥柄部分严格遵循BT刀柄的标准尺寸规范,锥度为7:24,锥面与主轴内孔的贴合面积控制在85%以上,保证高速旋转时的连接刚性与定心精度,锥柄尾部的拉钉结构适配主轴拉爪的夹紧行程,拉钉的螺纹规格、颈部直径与拉钉长度都经过匹配校核,避免出现拉刀不到位、夹紧力不足导致的加工振纹问题。刀柄中部的锁紧螺母采用ER型夹头的锁紧逻辑?不对,这款是一体式镗刀杆,中部的黑色锁紧环是用来调整镗刀的径向伸出量,实现微调功能,微调刻度的分辨率可以达到0.01mm,能满足IT6级精度孔的加工尺寸调整需求,调整完成后锁紧环可以通过侧面的紧定螺钉锁死,避免切削过程中受切削力影响出现尺寸漂移。

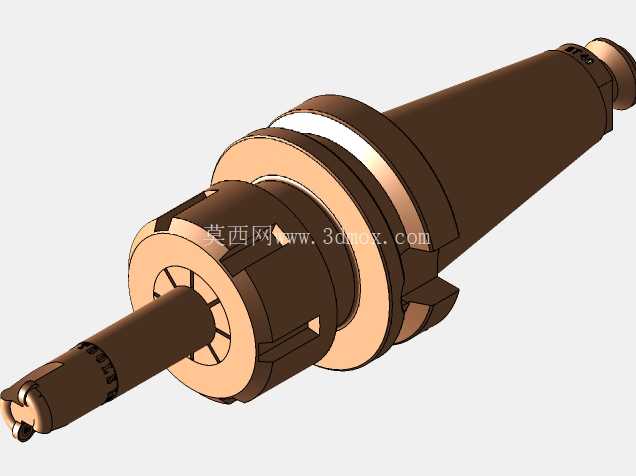

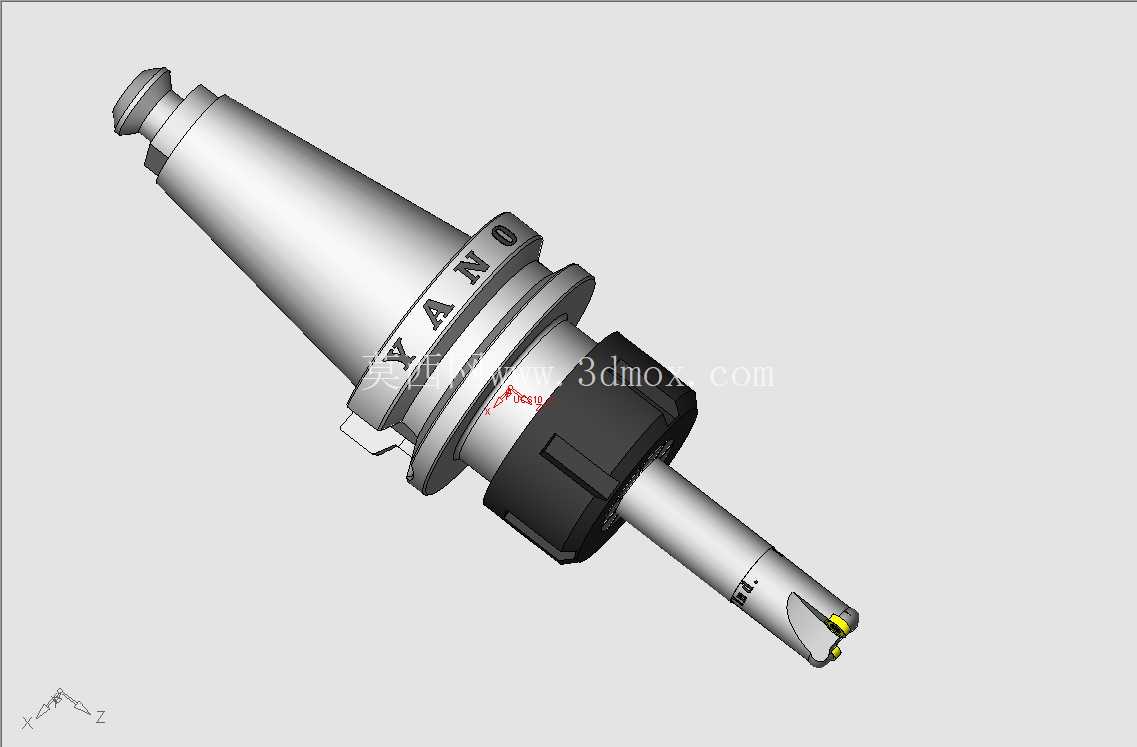

刀头部分的可转位刀片采用菱形涂层硬质合金刀片,刀片通过沉头螺钉直接固定在刀体的刀座上,刀片的刀尖圆弧半径、主偏角都经过优化,主偏角设计为90度,既可以加工通孔,也可以加工台阶孔的端面,避免加工台阶孔时出现让刀导致的台阶面垂直度超差问题。刀体内部设计有内冷通道,从锥柄尾部的内冷孔接入机床冷却系统,切削液可以直接从刀头附近的喷嘴喷出,精准喷射到刀片切削刃与工件接触的区域,有效带走切削热量,冲走切屑,避免切屑刮伤已加工孔壁,同时延长刀片的使用寿命。
从安装边界尺寸来看,这款镗刀杆的锥柄规格适配常见的BT40主轴,刀杆的总长度控制在150mm左右,最大回转直径不超过50mm,在加工中心刀库中进行自动换刀时,不会与刀库相邻刀位的刀具发生干涉,也不会在进入主轴加工区域时与夹具、工件的非加工部位发生碰撞。刀杆的悬伸长度经过刚性校核,在加工直径30-50mm范围的孔时,悬伸长度与刀杆直径的比值控制在4:1以内,能有效抑制切削颤振,保证加工表面粗糙度达到Ra1.6以内。
在实际使用过程中,安装时需要先将锥柄表面、主轴内锥孔的切屑与油污擦拭干净,避免杂质附着导致锥面贴合不良,出现刀柄装夹偏心的问题。调整镗孔尺寸时,需要先松开锁紧环的紧定螺钉,按照刻度盘的指示调整刀头的伸出量,调整完成后先进行试切,测量试切后的孔直径,根据测量结果微调尺寸,确认尺寸符合要求后再锁紧紧定螺钉,进行批量加工。加工过程中需要根据工件材料选择匹配的刀片材质与切削参数,加工45号钢时切削线速度控制在120-150m/min,每转进给量控制在0.1-0.15mm/r,加工铝合金工件时可以适当提高切削线速度到300m/min以上,进给量也可以相应提升,保证加工效率。
这款镗刀杆的刀体采用合金钢整体锻造后经过热处理,硬度达到HRC45-50,具备足够的刚性与耐磨性,长期使用不会出现刀体变形的问题,刀座上的刀片安装槽经过高精度磨削,保证刀片安装后的定位精度,每次更换刀片后,刀尖的位置重复精度可以控制在0.02mm以内,减少换刀后的尺寸调整时间。相比分体式的镗刀头与刀柄连接结构,一体式的设计消除了连接部位的间隙,整体刚性更好,在进行大余量镗削或者硬材料加工时,更不容易出现振刀问题,加工稳定性更强。
