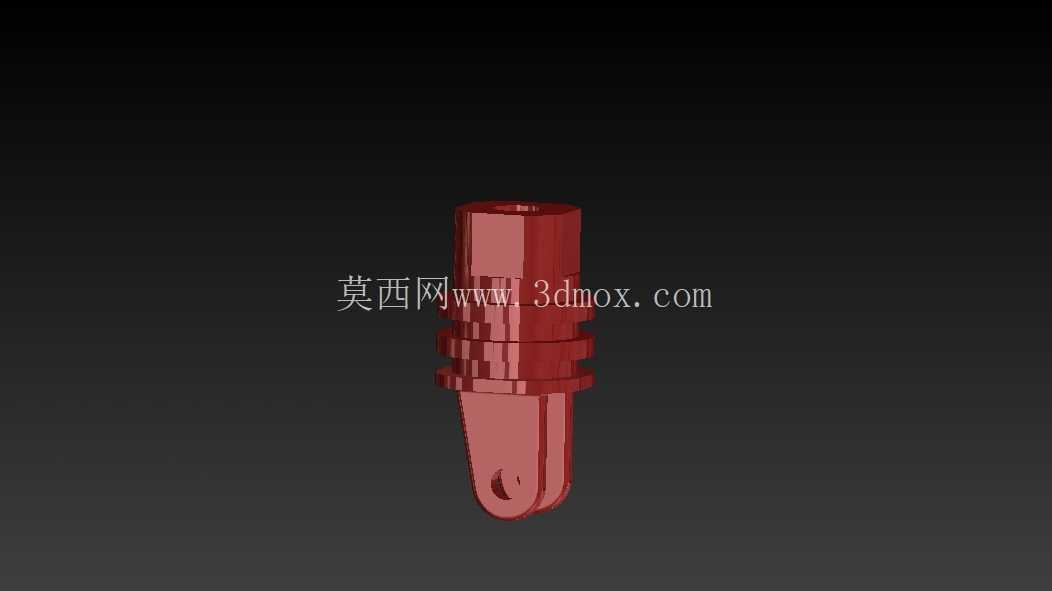

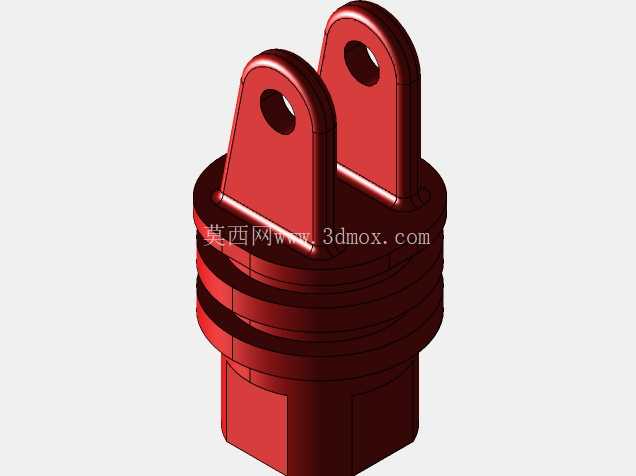

汽车零部件用四侧抽芯金属注射模具结构

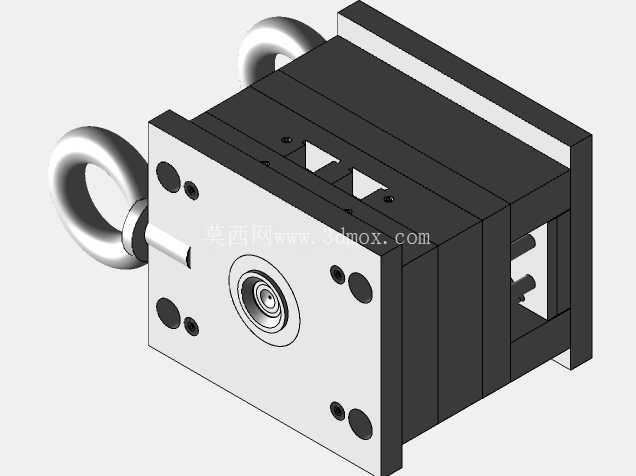

　　这套模具面向汽车工业零部件的金属注射成型工序设计，核心解决带多向侧凹结构金属零件的成型脱模难题，日常应用在汽车结构类小型金属零件的批量生产场景中，适配常规卧式压铸注射设备的安装接口，可直接搭载在标准吨位的金属注射成型机上完成连续生产作业。整套模架采用标准Hasco系列组件搭建，从一开始的结构规划阶段就优先考虑了加工便利性与后期维护成本，没有刻意追求非标特殊结构，所有导向、紧固、复位元件都选用行业通用的标准规格，后续生产过程中如果出现易损件损耗，不需要单独定制非标配件，直接采购对应标准件即可完成更换，能大幅降低产线的停机维护时长。

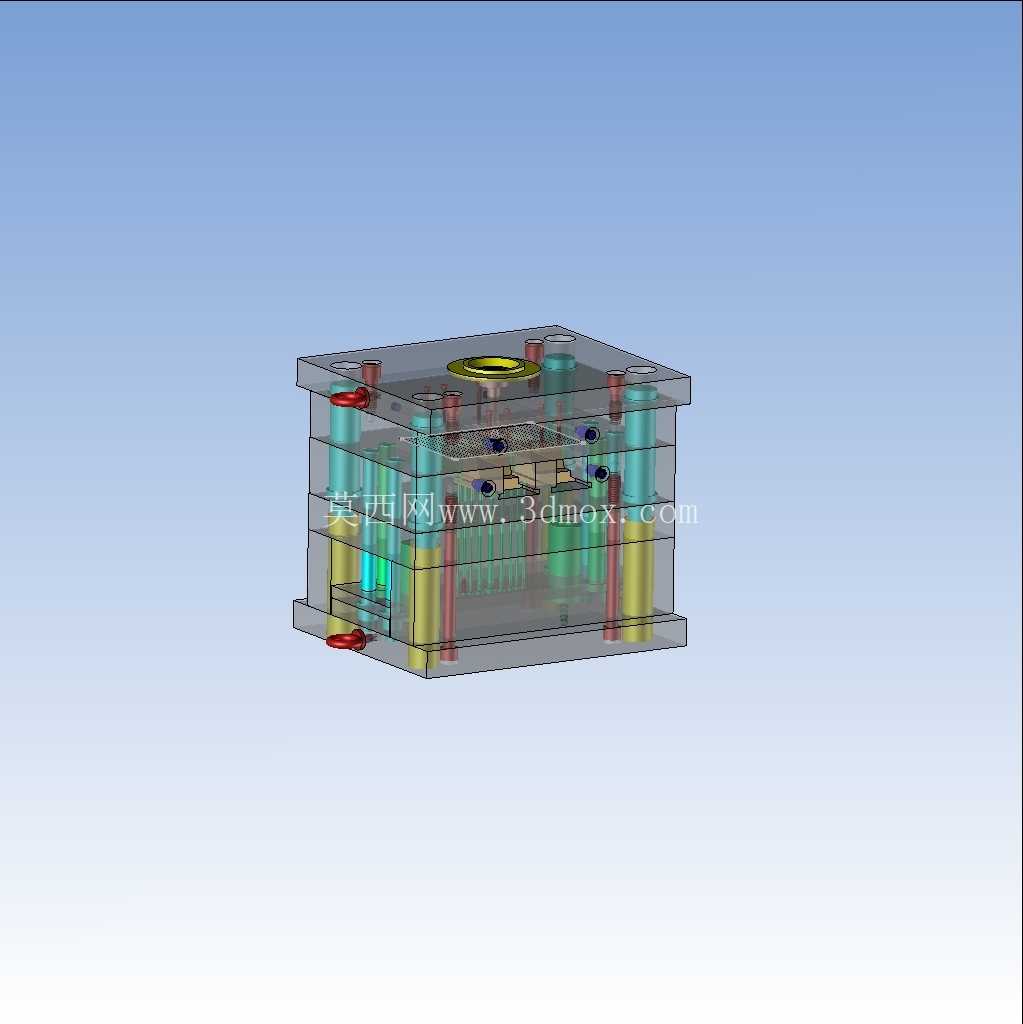

　　结构上最核心的设计是四个方向的侧面插入抽芯机构，分别对应零件四个侧面的侧凹、侧孔特征，合模状态下四个侧抽芯滑块在斜导柱的驱动下精准到位，和动定模的主型腔共同围出完整的零件成型腔，能保证金属熔料填充过程中不会出现飞边、错腔的问题；开模过程中随着动定模的分离动作，四个侧抽芯会同步完成抽芯动作，先于主脱模动作退出零件侧部的倒扣区域，避免硬顶脱模造成的零件变形、型腔拉伤问题。从安装边界来看，整套模具的长宽尺寸完全适配常规300吨级金属注射机的哥林柱内间距，模具总厚度在设备的最大最小模厚允许范围内，顶出孔的位置、浇口套的对接尺寸都和对应吨位设备的接口完全匹配，不需要额外加装转接板或者修改设备接口就能直接上机安装。

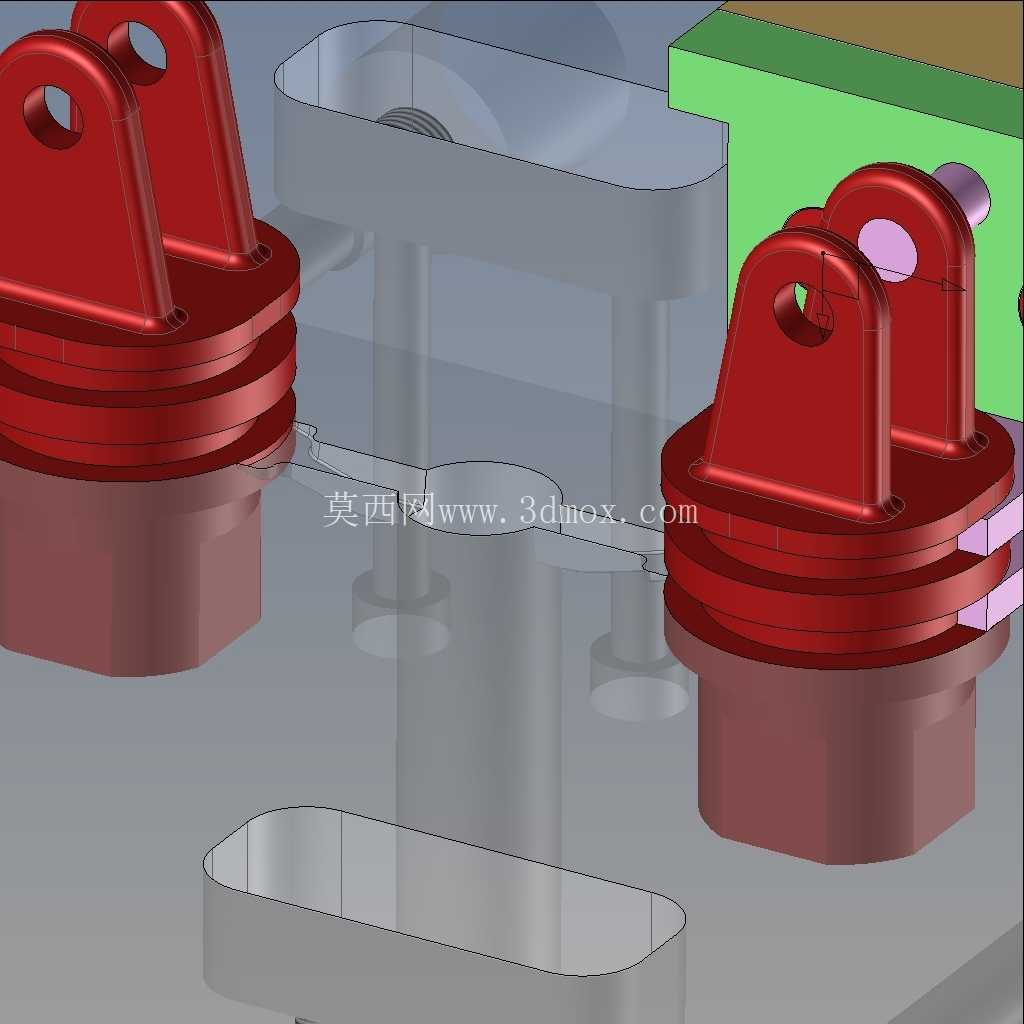

　　浇注系统采用了偏心定位的主流道搭配梯形分流道的设计，能保证金属熔料在填充过程中从四个方向均衡进入型腔，减少填充过程中的卷气、熔接痕问题，同时分流道的截面尺寸经过反复核算，既能保证熔料快速充满型腔，也能减少浇注系统的冷凝料占比，提升原材料利用率。冷却回路的设计覆盖了定模型腔、动模型芯以及四个侧抽芯滑块的核心区域，回路走向避开了顶针、螺丝、导柱等干涉元件，能保证成型过程中模具各区域温度均匀，减少零件因为冷却不均产生的翘曲变形问题，同时也能缩短单件成型的冷却周期，提升整体生产效率。

　　顶出系统采用了多顶针均匀排布的设计，顶针位置都选在零件的加强筋、安装凸台等刚性较好的区域，避免顶出力集中在零件薄壁区域造成顶白、顶穿缺陷，同时顶出板的行程经过精确核算，能保证零件完全脱出型芯后有足够的取件空间，也不会出现顶出行程过大导致顶针脱落的问题。整套结构在设计阶段就做了充分的干涉检查，所有运动部件在合模、开模、抽芯、顶出的全行程范围内都不会出现运动卡滞、部件碰撞的问题，导向系统除了模架四角的主导柱外，在四个侧抽芯滑块上也单独设置了导向耐磨块，能承受长期往复运动的磨损，保证模具在大批量生产过程中的运动精度稳定。
