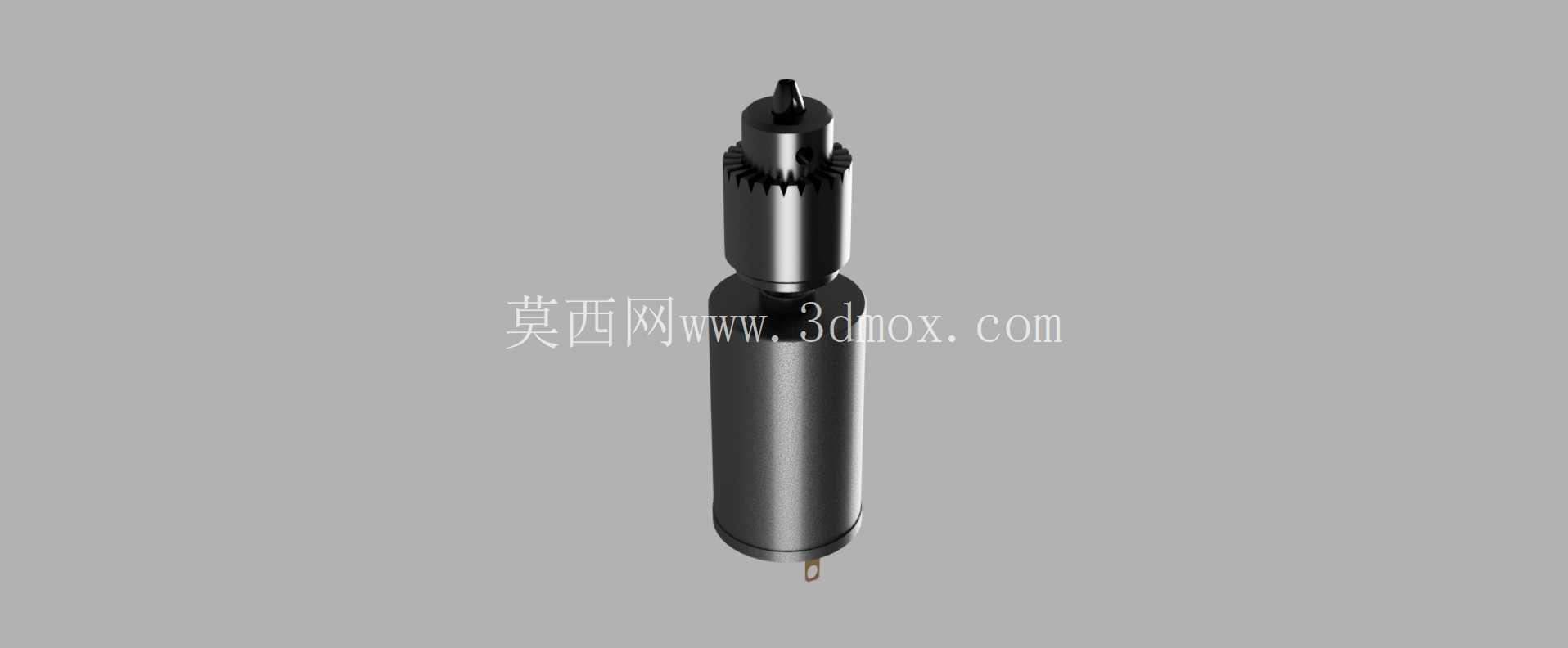

集成卡盘12V微型直流电机结构

　　这款集成卡盘的12V微型直流电机，是面向小型DIY加工场景设计的动力执行部件，日常在桌面级手工制作、小型零件修配、PCB板引脚加工、薄型塑料件钻孔、软金属件轻量打磨这类场景中使用频率极高，很多手工爱好者、电子维修从业者、小型实验室装配工位都会选用这类集成度高的小型动力部件，省去了单独选配卡盘、做同轴度校准的繁琐步骤。从结构设计逻辑来看，这款电机将三爪自定心卡盘直接集成在电机输出轴端，输出轴与卡盘连接位做了台阶式定位结构，卡盘安装后与电机转子的同轴度公差控制在0.05mm以内，高速运转时不会出现明显的径向跳动，避免钻孔时出现偏孔、断钻头的问题。电机本体采用圆柱形金属外壳，外壳材质为拉制铝型材，表面做阳极氧化处理，既可以保证结构强度，又能通过外壳快速散出转子运转产生的热量，连续15分钟带载运转时，外壳温度不会超过60摄氏度，满足短时频繁启停的DIY作业需求。输出端的卡盘为三爪自定心结构，夹持范围覆盖0.3mm到3mm的柄径，可以装夹标准规格的微型麻花钻、打磨头、抛光轮、小型铣刀这类作业工具，卡盘的夹紧方式为滚花环手动旋紧，不需要额外的卡盘扳手，单手就能完成工具装拆，适配桌面小空间的快速换刀需求。

　　电机尾部引出两根供电导线，导线直接焊接在电机后端的碳刷架接线端，接线处做了热缩管绝缘处理，适配12V直流供电，可以直接连接桌面直流电源、锂电池组进行供电，额定转速下输出扭矩可以满足1mm厚度PCB板钻孔、2mm厚度软铝板钻孔、塑料件开孔这类轻载加工需求，不会出现堵转烧机的问题。从安装边界来看，电机本体的外径为标准24mm圆柱尺寸，机身总长度不含输出卡盘为48mm，集成卡盘后总长度为67mm，输出轴端的卡盘最大外径为10mm，尾部引出线长度为10mm，安装时可以通过电机圆柱面做抱紧式固定，也可以在机身对应位置加装固定夹安装在桌面支架、小型台钻架上，固定位的设计预留了足够的夹持空间，不会干涉卡盘的旋转动作，也不会遮挡尾部的供电接线。

　　在实际使用场景中，这类集成卡盘的微型电机常被改装成小型手持电钻、桌面迷你台钻、PCB修边工具，相比单独采购电机和卡盘自行组装的方案，集成式结构的同轴度更有保障，不需要用户自行做动平衡校准，拿到手接电就能使用，降低了DIY工具组装的技术门槛。卡盘内部的夹紧爪采用淬火钢材质，夹紧硬度足够，反复装夹工具不会出现爪口磨损打滑的问题，电机内部的碳刷为可更换结构，长时间使用碳刷磨损后，可以拆开电机后端盖更换碳刷，延长整体使用寿命。转子部分采用硅钢片叠压结构，绕组为耐高温漆包线绕制，过载能力比同尺寸的普通玩具电机高40%左右，短时过载堵转3秒以内不会出现绕组烧毁的问题，适配手工操作时可能出现的进给量过大的误操作场景。

　　电机前轴承采用含油铜套轴承，运转噪音控制在55分贝以内，桌面作业时不会产生过大的噪音干扰，轴承处预加了低温润滑脂，长时间运转不需要额外加注润滑油，维护成本极低。在结构建模过程中，需要重点关注卡盘与输出轴的配合公差，卡盘内孔与电机输出轴采用H7/k6的过渡配合，保证连接刚性的同时不会出现装配困难的问题，卡盘上的滚花环做了网纹滚花结构，增加手动旋转时的摩擦力，拧紧时不需要施加过大的力就能达到足够的夹紧力。电机外壳与前后端盖采用扣压式连接，端盖与外壳的配合位做了定位止口，保证前后轴承的同轴度，避免转子运转时出现扫膛问题。尾部的引出线位置做了橡胶护线套，避免反复弯折导线时出现线芯断裂的问题，护线套与端盖的配合为过盈配合，不会轻易脱落。这类小型集成电机的应用场景并不局限于DIY工具制作，在小型自动化设备的送料机构、小型阀门的驱动部件、教学演示装置的动力源这类场景中也能适配使用，只要安装空间匹配、扭矩和转速满足需求，就可以直接选用，省去了自行设计输出端夹具的步骤，缩短设备开发的周期。
