灯具固定用旋入式可调杠杆夹紧装置

在工业照明、舞台灯具安装、户外大型照明模组布设的场景里，灯具的固定可靠性与角度可调性一直是现场安装与后期运维的核心诉求，这款旋入式可调杠杆夹正是针对这类场景开发的专用夹紧构件。从实际使用逻辑来看，它不需要复杂的预装工序，旋入式的连接端可以直接匹配灯具支架上预设的内螺纹接口，通过杠杆机构的增力特性，操作人员只需要施加很小的扳动力，就能在夹紧端输出足够的夹持力，避免灯具在户外受风载、设备振动影响出现移位、松脱的问题。

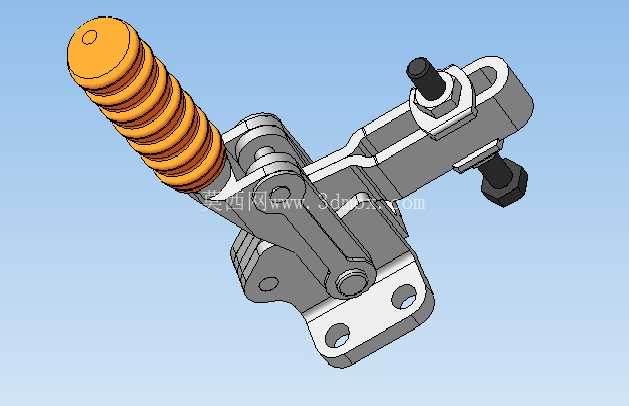

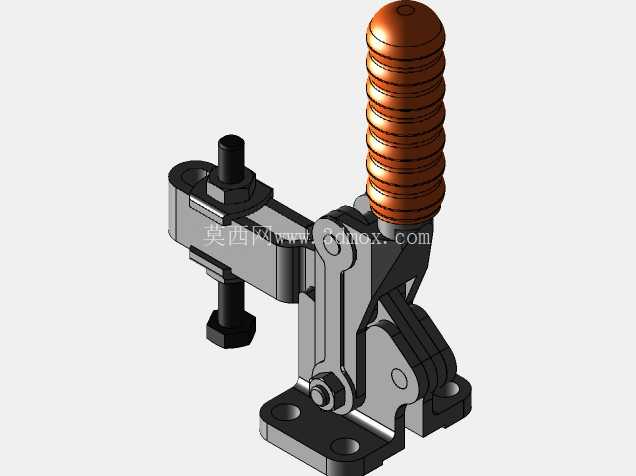

从结构设计的角度拆解，整个构件的受力路径做了非常清晰的分层：带防滑纹理的操作端是操作人员直接施力的部位，表面的环形凸棱不是装饰性结构，是为了在戴劳保手套操作时增加摩擦力，避免施力过程打滑；中间的铰接杠杆组采用了多销轴铰接的结构，杠杆比经过反复校核，既保证操作端施力舒适，不会出现需要用蛮力扳动的情况，也能让夹紧端的输出力达到灯具固定的载荷要求，不会因为长期受交变载荷出现铰接点松旷。底座部分设计了两个对称的安装孔，这两个孔的位置精度直接决定了整个夹具安装后的形位公差，建模时需要严格控制孔中心距与安装基准面的垂直度，避免安装后杠杆动作出现卡滞。夹紧端的可调螺栓结构是整个产品的核心功能点，它可以根据被夹持构件的厚度差异，预先调整螺栓的伸出长度，适配一定尺寸范围内的安装基面，不需要针对不同厚度的支架单独更换夹具，大幅提升了现场安装的适配性。

考虑到这类夹具很多时候会用在户外照明场景，构件的外露金属部分都做了对应的结构圆角处理，没有尖锐的棱角，避免安装过程中划伤操作人员的手部或者灯具的线缆表皮。弹簧复位结构的设计，让杠杆在松开状态下可以自动保持在张开位置，不需要操作人员手动扶持就能完成灯具的对位安装，单人即可完成整个固定操作，降低了高空作业的操作难度。从安装边界来看，整个夹具的横向安装尺寸控制得非常紧凑，在密集布设灯具的场景里，不会因为夹具本身体积过大出现相邻构件干涉的问题，操作端的伸出长度也做了限制，避免在行人可触及的安装场景里出现磕碰的隐患。铰接销轴的端部做了防脱结构设计，长期反复扳动也不会出现销轴脱出、构件散架的问题，夹紧端的螺栓头部做了防滑压纹，和被夹持面接触时可以增加摩擦力，即使受到横向的风载推力，也不会出现夹具沿安装面滑移的情况。

在建模过程中，需要重点关注各个铰接点的配合间隙，间隙过大会导致夹具夹紧后出现旷量，灯具固定后会出现角度偏移；间隙过小则会导致杠杆扳动阻力过大，甚至在环境温度变化出现热胀冷缩时出现动作卡滞。安装基面的平面度要求也需要在工程图里明确标注，如果基面存在明显的凹凸不平，会导致两个安装孔受力不均，长期受振动影响可能出现底座断裂的问题。整个构件的受力薄弱点在杠杆与底座的铰接位置，建模时这里做了局部的加厚处理，避免应力集中导致的构件断裂，同时也没有过度增加材料用量，兼顾了结构强度与构件自重的平衡。
