立式快速夹钳压紧工装结构设计

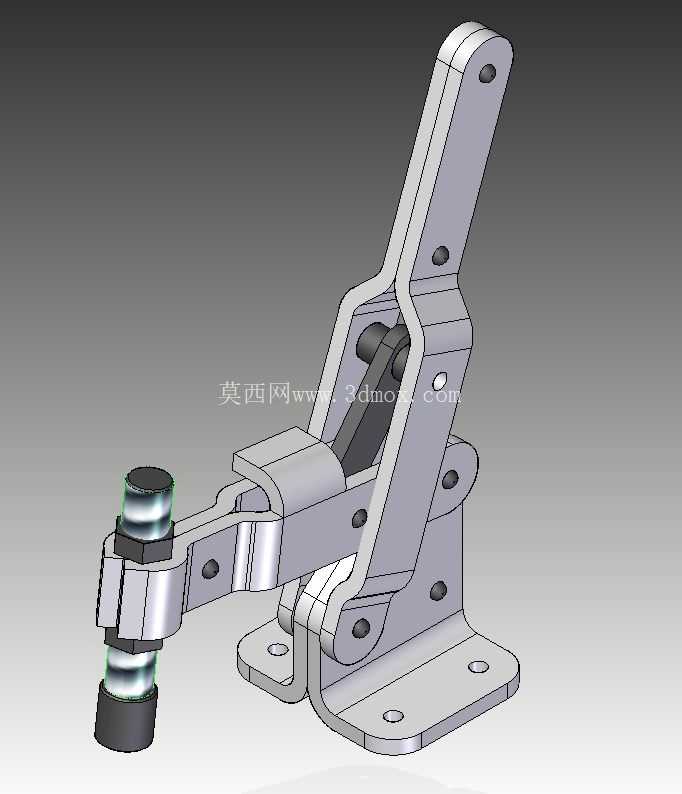

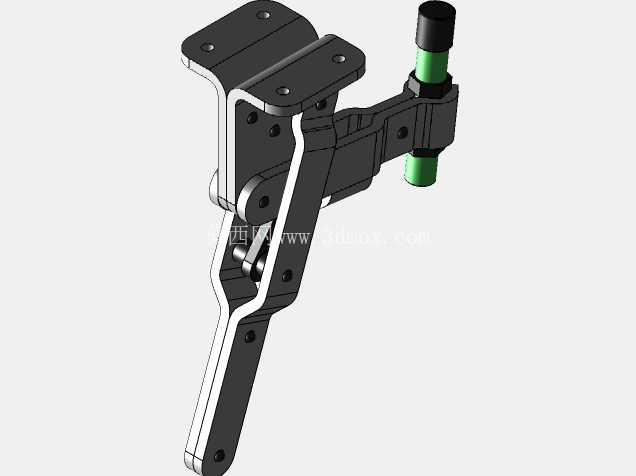

　　这款手动立式快速夹钳，是工装夹具领域应用极广的标准压紧元件，在焊接工装、装配流水线、检具定位、木工加工、电子元件压合等场景都能见到它的身影，核心作用是通过肘节机构的死点锁止特性，实现工件的快速压紧与释放，相比传统螺栓压紧方式，操作效率能提升数倍，且压紧力稳定可控，不会因为操作力度差异导致工件变形或者压装不到位。从结构设计逻辑来看，整个夹钳采用多连杆肘节增力结构，压臂的开合行程经过精准核算，松开状态下压头抬起高度足够工件取放，不会和工件边缘产生干涉，当压臂扳动到锁止位置时，连杆机构刚好越过力学死点，此时即便承受反向的振动载荷，夹钳也不会自行松脱，这一特性让它非常适合在有振动的焊接工位、冲压辅助工位使用，避免加工过程中工件移位带来的精度问题。底座采用带安装孔的平板式结构，四个安装孔的孔位间距按照通用工装的安装基准设计，可以直接通过螺栓固定在工装基板、工作台面或者专用治具上，安装边界清晰，不需要额外做复杂的适配加工，压头部分采用可调式橡胶压头结构，压杆带有螺纹段，可以根据被压紧工件的实际高度调整压头伸出长度，适配不同厚度的工件装夹需求，橡胶端头也能避免刚性压头直接接触工件表面，防止压伤工件漆面或者加工面，对于表面质量要求高的钣金件、塑胶件装夹场景非常友好。

　　从受力传递路径来看，操作人员施加在扳动手柄上的力，通过两级连杆放大后传递到压头位置，最终输出的压紧力可以满足大部分轻型工装的装夹需求，整个铰接位置都采用销轴连接，销轴与孔的配合间隙控制在合理范围，既保证铰接转动的顺畅性，又不会因为间隙过大导致压紧位置出现偏移，长期反复使用后也不会出现明显的旷量。夹钳的主体支架采用折弯成型的钣金结构，在保证结构强度的同时尽可能降低整体重量，支架上的加强弯折结构可以承受压紧过程中的侧向弯矩，避免支架受力变形导致锁止失效，扳动手柄的长度经过人体工程学优化，操作人员只需要很小的扳动力就能完成锁止和松开动作，长时间重复操作也不容易产生疲劳。

　　在实际选型应用中，这类夹钳通常会根据需要的压紧力、压臂开合行程、安装空间尺寸来匹配对应规格，这款立式结构的夹钳相比水平式夹钳，占用的水平安装空间更小，更适合在工装布局紧凑、水平方向空间不足的场景使用，压头的压紧方向垂直于安装底座，对于需要垂直向下压紧的定位场景适配性更好，比如PCB板测试工装、小型零件焊接定位、木板拼接压紧等场景，都可以直接选用这款夹钳作为压紧执行元件，不需要额外设计复杂的压紧机构，能大幅缩短工装设计和加工的周期。

　　在三维建模过程中，整个夹钳的所有运动部件都做了运动干涉检查，模拟了从完全松开到完全锁止的全行程动作，确保各个连杆、手柄、压臂在运动过程中不会出现碰撞，安装孔的位置、压头的调节范围、手柄的操作空间都按照实际使用场景做了边界预留，设计人员在做工装整体设计时，可以直接调用这个模型进行布局，不需要重新测绘建模，能有效提升设计效率，同时模型的各个零件都做了参数化处理，可以根据实际需要的压紧力、行程尺寸调整对应参数，快速衍生出不同规格的夹钳模型，适配不同的工装设计需求。
