工业级重载合页铰链结构三维设计

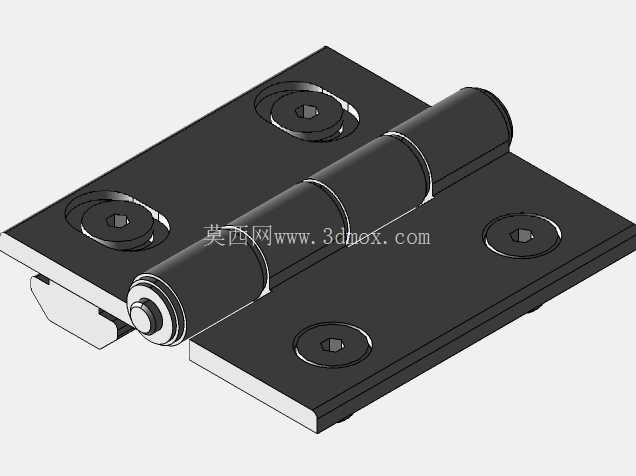

这款铰链结构的设计，最初是针对工业机箱、设备检修门、铸造模具附属盖板的连接需求展开的，在日常的设备运维场景里，这类连接件的可靠性直接决定了检修操作的效率与设备壳体的防护性能。不同于民用家具上使用的轻薄合页，这款铰链在结构设计阶段就优先考虑了重载工况下的抗形变能力，两个页片均采用平整的钢板裁切成型，每页片上预留了三个内六角沉头安装孔，安装时螺丝可以完全沉入孔位内，不会突出页片表面刮蹭周边部件，也能避免螺丝受外力碰撞发生松动。

从实际安装边界来看，两个页片展开后处于同一平面时，整体厚度控制在适配常规工业板材的拼接间隙范围内，中间的转轴部分采用多段式卷边包裹结构，将转轴芯完全包裹在卷边内部，既可以避免粉尘、切削液进入转轴缝隙造成卡滞，也能提升转轴部位的抗剪切能力，在门板反复开合的过程中，转轴不会因为径向受力出现脱出的问题。页片与转轴的衔接处做了微小的圆角过渡，避免应力集中在直角位置，在长期承受门板自重带来的静载荷，以及开合过程中的冲击载荷时，不会从衔接位置发生断裂。

在功能特性上，这款铰链的开合角度可以覆盖常规设备门的全开需求，开合过程中两个页片的转动间隙控制得非常均匀，不会出现晃动旷量，安装到设备上之后，门板闭合时可以和门框保持齐平，不会出现一侧凸起、缝隙不均的问题。针对铸造模具上的风扇盖、观察手柄这类需要频繁开启的部位，这款铰链的转轴阻尼经过适配调整，既不会因为阻尼过小导致门板随意晃动，也不会因为阻尼过大造成开启费力，操作人员单手就可以完成盖板的开启与闭合操作。

设计过程中，我们特意对页片的安装孔位做了等距排布，孔位间距符合通用工业五金的安装尺寸规范，不需要在设备门板或者模具盖板上重新定制打孔位置，直接替换原有同规格的铰链就可以完成装配，大幅降低了现场改装的工作量。页片的边缘都做了去毛刺处理，安装过程中不会划伤操作人员的手部，也不会刮破设备表面的喷塑层。转轴的两端做了封边处理，没有突出的轴头，整体外观平整简洁，适配各类工业设备的外观设计风格，不会因为连接件的突兀感破坏设备整体的视觉协调性。

在不同的应用场景下，这款铰链都能适配对应的使用需求：用在电气柜门上时，平整的页片表面可以和柜体的密封胶条紧密贴合，保证柜体的防护等级达到要求，不会出现缝隙漏尘、漏水的问题；用在模具的防护盖板上时，重载的结构设计可以承受金属盖板的自重，即使在设备运行产生持续振动的工况下，铰链的连接部位也不会发生松动移位；用在小型设备的检修手柄位置时，紧凑的结构尺寸不会占用过多的设备外部空间，不会和周边的管线、操作部件发生干涉。

建模过程中，我们对每个装配间隙都做了公差适配，转轴和卷边之间的转动间隙按照实际机加工的公差标准预留，既保证转动顺畅，又不会出现径向窜动。沉头孔的深度和锥度完全匹配标准内六角螺丝的尺寸，安装时螺丝可以完全沉平，不会出现螺丝头高出页片的情况。页片的厚度经过载荷校核，在承受额定载荷的情况下，页片的最大形变量控制在允许范围内，不会因为长期受力出现弯曲变形，导致门板闭合不严。
