立式C型开式气动压力加工设备结构

这款C型开式结构的气动压装设备，在中小件压装、轻载冲压的产线场景里适配性极强，常见于电子元器件引脚压合、小五金件铆接、塑胶件热熔前预压、小型轴承与轴套的装配工位，相比液压机没有油污泄漏的隐患，相比手动压床出力稳定、作业一致性好，在3C装配、小五金加工、汽配小件预装的车间工位上普及率很高。

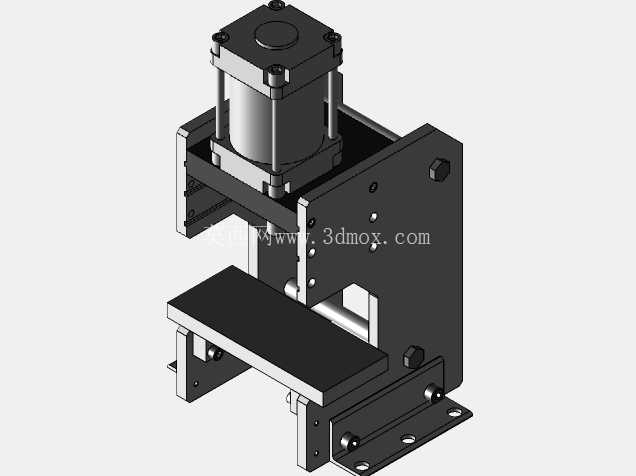

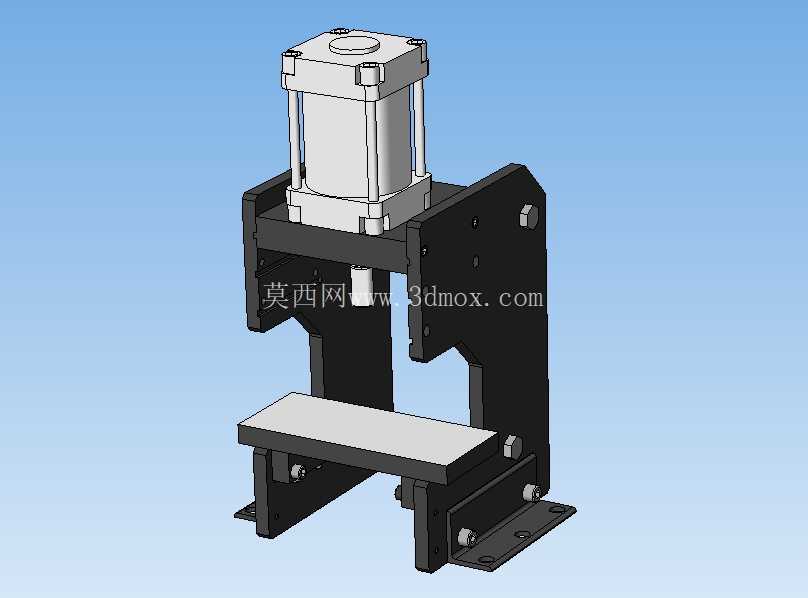

从结构设计逻辑来看，采用C型开式机架的核心考量是兼顾操作空间与结构刚性，机架整体采用钢板焊接后时效处理的加工工艺，消除焊接内应力避免长期受力出现机架张口变形，立式布置的气缸直接固定在机架上横梁位置，气缸活塞杆端连接压头，动力传递路径极短，没有额外的传动损耗，出力响应速度快，踩下脚踏阀即可完成压合动作，单次作业循环耗时不到1秒，适合高频次的重复压装作业。设备的工作台面采用可调节高度的设计，通过机架两侧的锁紧螺栓可以调整工作台与压头的间距，适配不同高度的工装夹具与待加工工件，工作台面预留了标准的T型槽与螺纹安装孔，方便用户根据自身加工需求定制固定工装，不需要额外打孔改造台面。

安装边界方面，设备底座采用四点螺栓固定的方式，底座上预留了四个长圆形安装孔，可以适配不同孔距的工作台架安装，安装时需要保证机架台面的水平度误差控制在0.1mm/m以内，避免压合过程中出现偏载导致活塞杆磨损、压装精度下降。设备的气动回路设计预留了标准的气源处理三联件安装位，进气口采用通用的快插接头规格，现场接入0.5-0.8MPa的压缩空气即可正常工作，回路中自带节流阀可以调节气缸下压与回升的速度，避免速度过快冲击工件，也可以根据压装需求调整出力大小，通过调整气源压力就能实现0到额定出力范围内的无级调节，适配不同压装力需求的工序。

在实际使用场景中，这类气动压力机常被布置在流水线旁的独立工位，操作人员只需要将待压装工件放置在工装定位位置，触发控制开关就能完成压合作业，设备的开式结构三面都没有遮挡，上下料操作空间充足，既可以单人手动上下料作业，也可以搭配简单的送料机构实现半自动化压装，部分用户会在压头位置加装压力传感器与位移传感器，实现压装力与压入深度的实时监控，避免出现压装不到位或者过压损坏工件的问题。机架的侧板位置预留了传感器安装孔位，不需要额外焊接支架就能安装安全光栅，搭配双手启动按钮可以满足车间的安全作业规范，避免操作人员误触导致的工伤风险。

从结构建模的细节来看，整个设备的装配逻辑完全按照实际加工装配顺序设计，气缸与上横梁的连接采用法兰螺栓固定，定位止口的配合公差按照H7/h6的间隙配合设计，既保证安装定位精度，又方便后期维护拆卸；导杆部分采用直线轴承导向，避免气缸活塞杆承受径向力，延长气缸的密封件使用寿命，导杆的两端都设置了缓冲垫，避免气缸行程到端点时出现刚性碰撞。压头与活塞杆的连接采用快换结构，只需要拧动锁紧螺钉就能更换不同形状的压头，适配平压、点压、异形面压装的不同需求，不需要整体更换活塞杆端结构，大幅降低了工装更换的时间成本。
