LED洗墙灯基板端盖自动压合设备

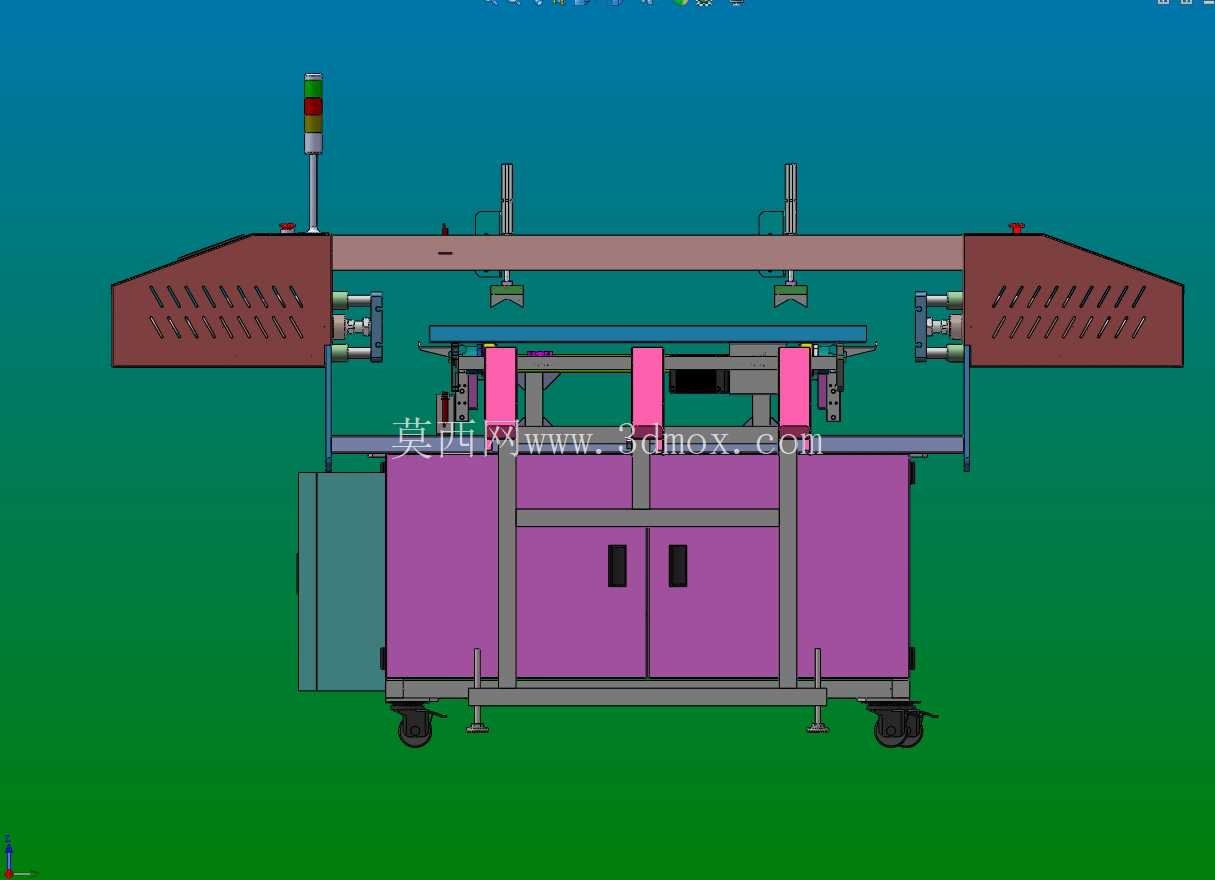

　　户外照明灯具的量产装配环节中，洗墙灯类产品的基板端盖压装长期存在对位偏差、压合力不均导致的密封失效问题，这款压入设备正是针对该工序痛点开发的专用作业单元，适配长度规格覆盖常规工程类洗墙灯的全线产品，可直接嵌入灯具装配流水线作为在线工位使用，也可作为独立工位完成单工序压合作业。设备整体采用落地式柜式机架结构，底部配置带刹车万向脚轮与可调支撑脚，兼顾工位移动灵活性与作业时的结构稳定性，机架下部设置双开门储物柜体，可存放压装工装、备用配件与作业指导文件，柜体旁侧预留电气元件安装腔，将PLC控制模块、气动阀组、接线端子排等元件封闭安装，避免车间粉尘、切削液雾气侵入引发的电气故障。

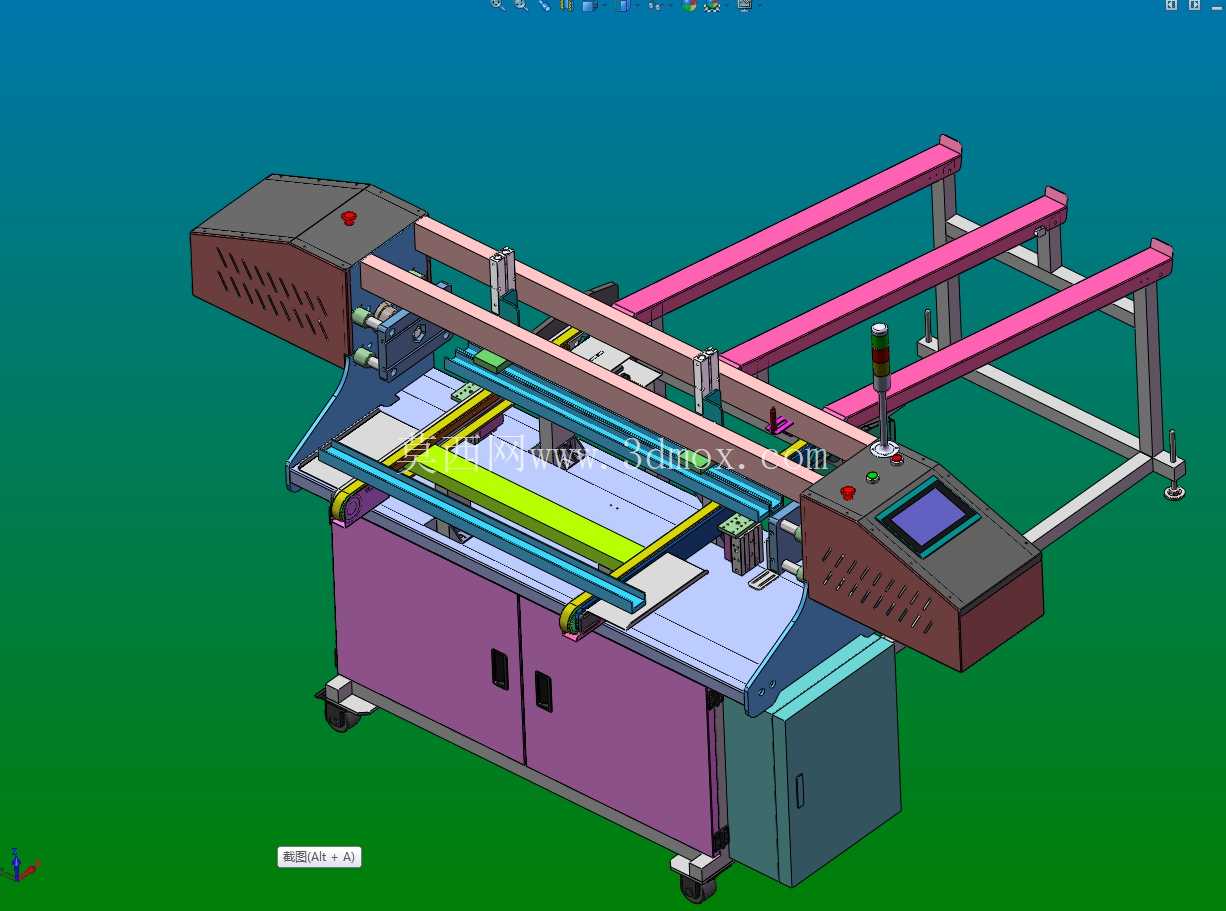

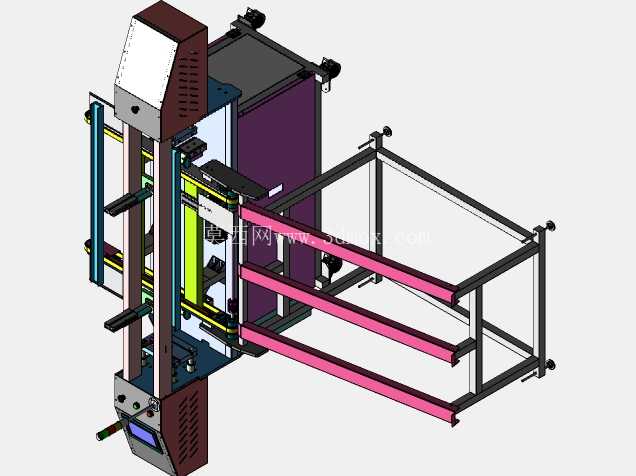

　　设备上部的作业区域采用双梁横跨式框架结构，两根平行的粉色喷涂横梁作为压装执行机构的移动承载轨道，横梁跨度匹配最长规格洗墙灯灯体的长度需求，压装头通过直线导轨副挂载在横梁上，可沿灯体长度方向精准移位，适配不同长度规格的产品压装需求，无需频繁更换工装即可完成多规格产品切换。压装执行端采用伺服电缸作为压合动力源，相比传统气缸压装可实现压合行程、压合压力的闭环控制，压合压力可根据端盖与灯体的配合公差做精细化调整，避免压力过大压裂灯体塑料端盖、或是压力不足导致密封胶圈压缩量不够引发的后期进水问题，压装头前端配置仿形压块，与端盖外形完全贴合，压合过程中受力均匀分布在端盖整个端面，不会出现局部应力集中导致的端盖变形。

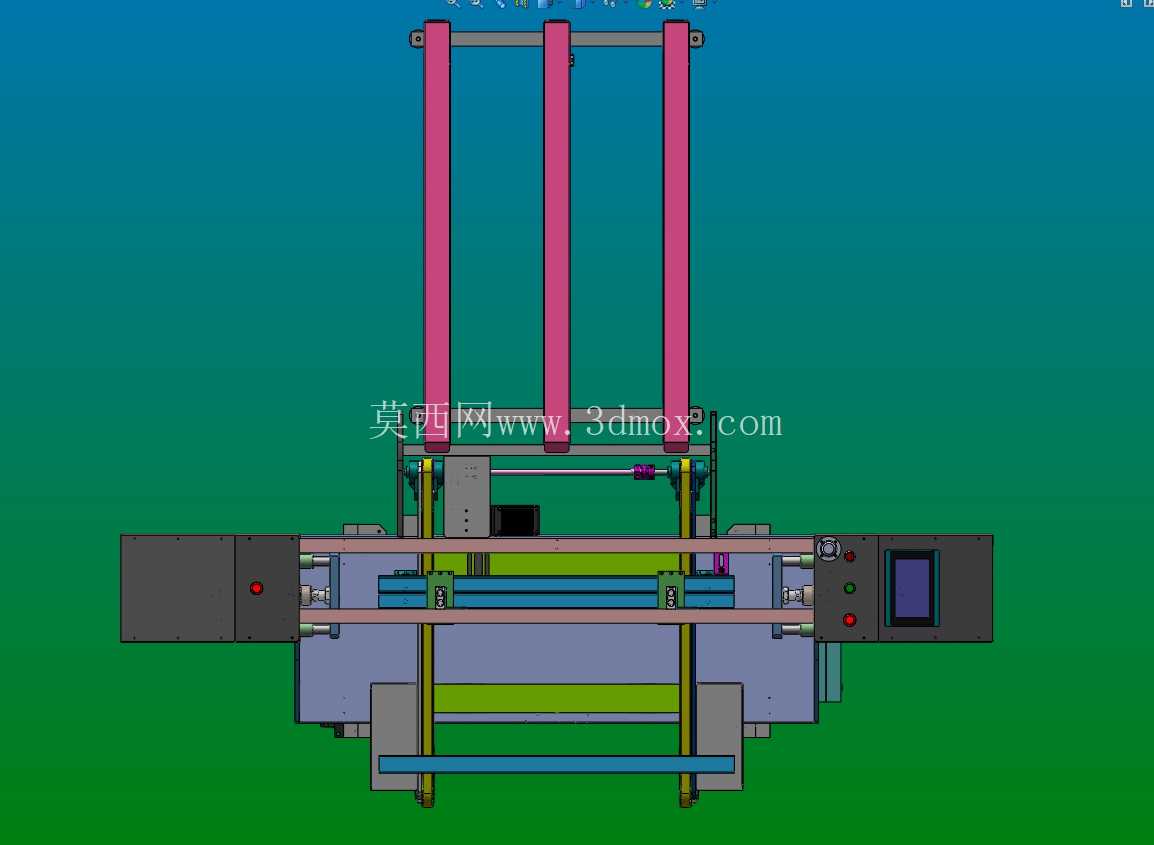

　　设备中部的工件输送位采用同步带输送结构，蓝色导向条可根据灯体宽度做间距调整，人工将预装了密封胶圈与端盖的灯体基板放置在输送位上后，设备可自动将工件输送至压装工位，两侧的定位夹紧机构自动伸出对工件做轴向与径向定位，确保端盖与灯体基体的同轴度公差控制在0.1mm以内，避免压装过程中出现偏斜刮伤灯体表面。设备两端的控制端箱分别设置触控显示屏与操作按钮，触控屏可实时显示当前压合压力、压合行程、作业产量等参数，操作人员可通过屏内界面快速切换产品配方，适配不同规格产品的压装参数，操作按钮区设置双手启动、急停、复位等安全控件，符合机械设备安全设计规范，设备顶部配置三色状态指示灯，可直观显示设备运行、待机、故障三种状态，方便车间管理人员快速掌握工位运行情况。

　　从安装边界来看，设备整体占地长度适配常规车间1.2米宽度的流水线工位，无需对现有车间布局做大规模改造即可完成上线，设备气源接口采用车间通用的快插接头，电源接入常规工业三相电即可使用，无需额外配置特殊动力源。在实际生产场景中，该设备可将单工位端盖压装的作业时间压缩至8秒以内，相比人工手动压装的作业效率提升3倍以上，同时压装合格率可稳定保持在99.5%以上，解决了人工压装依赖操作人员经验、产品一致性差的问题，尤其适合大批量户外LED灯具生产企业的装配车间使用，设备的压装机构预留了扩展接口，后续可通过更换仿形压块与调整导向条间距，快速适配线条灯、投光灯等其他类型LED灯具的端盖压装需求，具备一定的工序柔性扩展能力。设备的框架结构全部采用工业铝型材与冷轧钢板焊接组合的形式，铝型材部分用于安装导轨、输送线等需要频繁调整位置的部件，焊接机架部分承担主要压装反力，整体结构刚性满足最大5kN压合力下的形变控制要求，长期作业不会出现框架变形导致的压装精度下降问题，所有外露的传动部件均设置透明防护挡板，避免操作人员误触运动部件引发安全事故，同时不影响观察内部压装作业状态。
