液压机配套工件快速定位锁紧装置

在中小批量零部件压装、螺栓预紧装配的车间作业场景里，操作工在液压机工位上下料、拧紧紧固件的过程中，始终存在滑块误下行、工件移位的安全隐患，这套配套安装在液压机上的快速设置装置，核心作用就是在操作工完成最终螺栓锁紧前，始终保持工件与设备底座的相对位置固定，从工装层面规避装夹阶段的安全风险，同时减少反复找正工件的辅助时间。

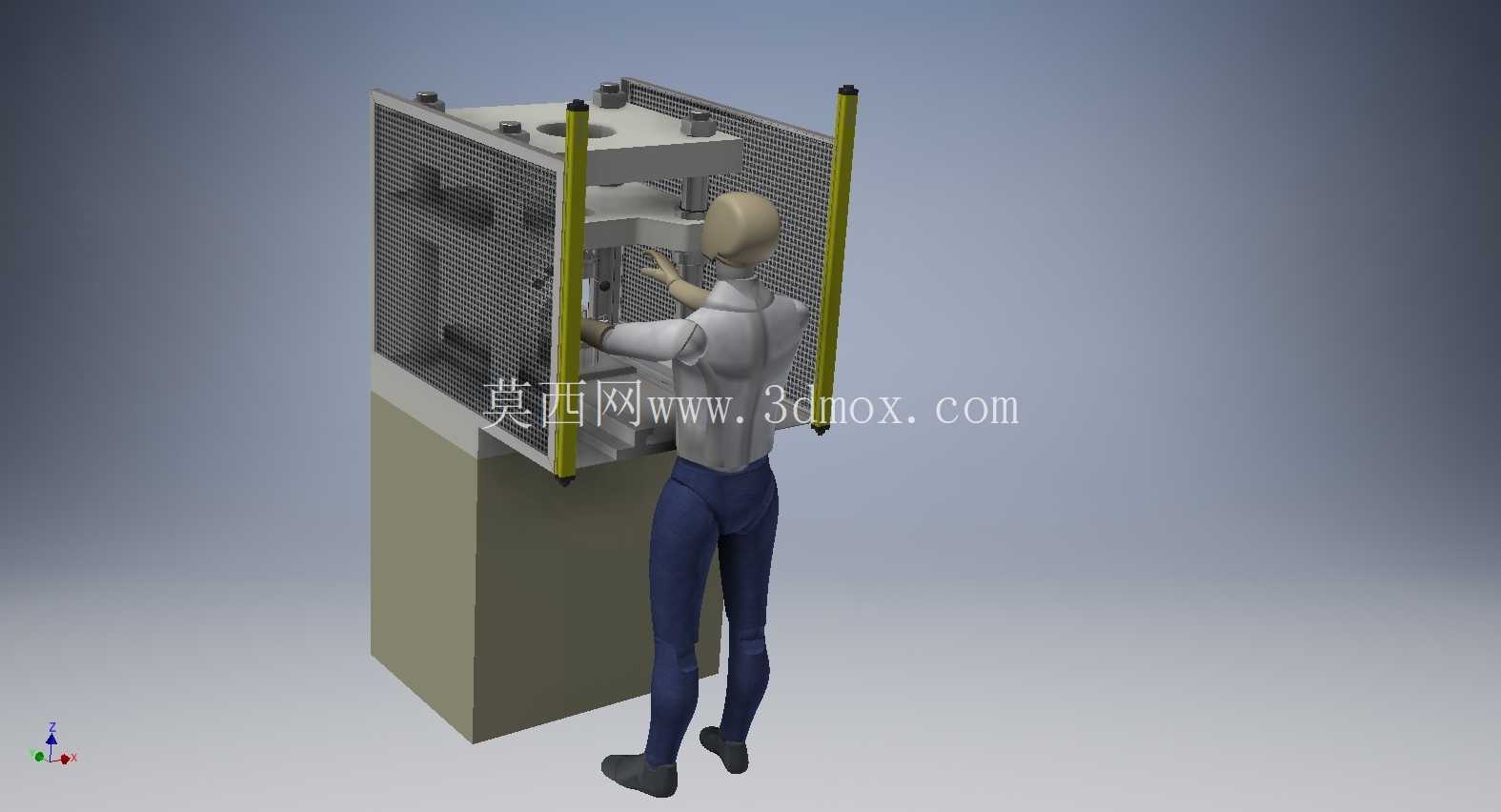

从结构设计逻辑来看，这套装置没有采用复杂的动力驱动单元，整体依托液压机原有底座的安装孔位做适配，不需要对主机机身做破坏性改装。主体支撑框架采用方管焊接成型，两侧竖直布置的黄色防护栏带网格防护网，既可以阻挡操作过程中工件崩溅的细小杂物，也不会遮挡操作工的装夹视线，防护栏的高度刚好覆盖操作工站立操作时的胸部以上危险区域，网格的网孔尺寸经过测算，不会让手指误入工作危险区，同时保证作业时的光线通透，避免因为视线遮挡产生装夹偏差。

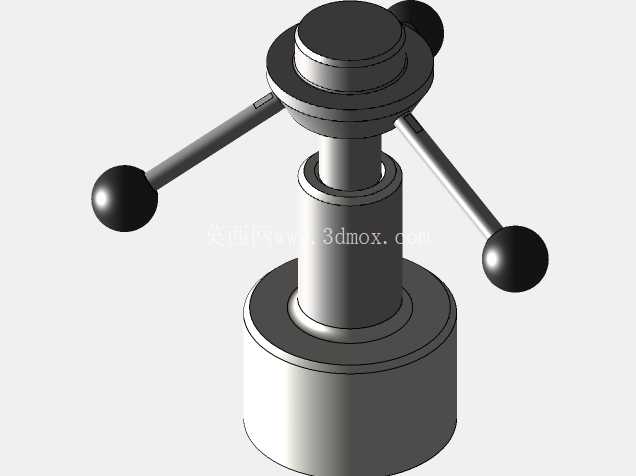

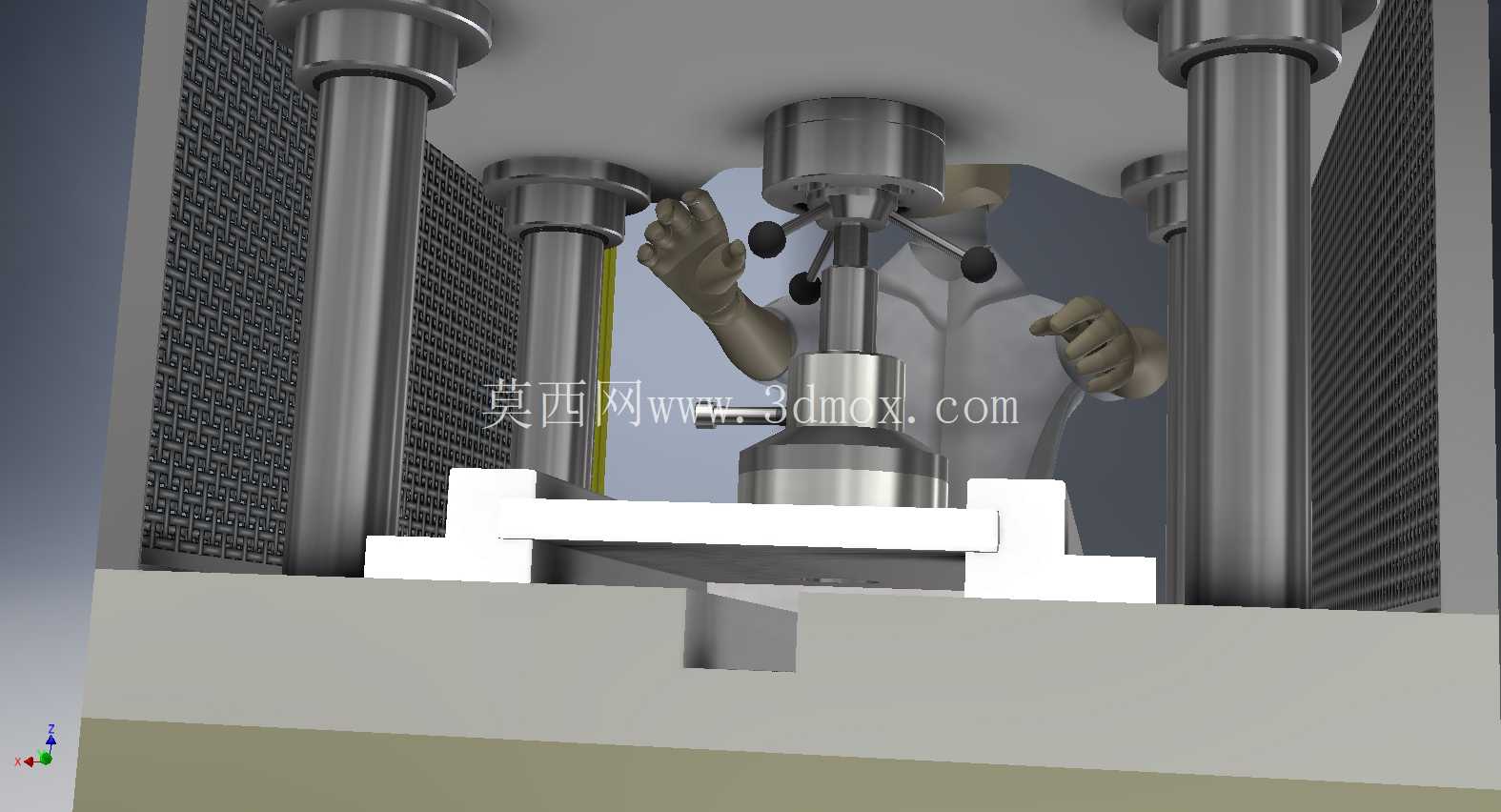

装置的核心锁紧单元布置在框架顶部，和液压机滑块的下行轨迹做了避让设计，当液压机下行完成工件初步压装定位后，顶部的压持块会在弹簧复位力的作用下持续给工件施加稳定的下压力，这个压力值经过调校，既不会压伤工件表面，也能抵消操作工拧螺栓时产生的侧向扭转力，避免工件在底座上发生偏移。操作工在完成所有螺栓的预紧、达到规定扭矩要求后，只需要扳动侧面的解锁手柄，就可以抬起压持块，取出装配完成的工件，整个锁紧和解锁的动作不需要额外接通气源或者电源，完全依靠机械结构实现自锁，适配车间里没有额外动力接口的老旧液压机改造场景。

从安装边界尺寸来看，这套装置的底座安装孔位和常见的10吨到25吨开式液压机的底座T型槽间距完全匹配，整体占地宽度不超过液压机工作台面的横向尺寸，纵深方向向外延伸的距离不超过300毫米，不会额外占用过多的车间通道空间。操作工站立操作的位置预留了足够的腿部活动空间，底座的高度和常规液压机工作台高度保持一致，操作工取放工件时不需要过度弯腰，符合人机工程学的作业姿态要求，长时间作业也不容易产生疲劳。

在实际应用中，这套装置可以适配不同外形尺寸的工件装夹，只需要更换顶部和工件接触的压头垫块，就可以覆盖方形、圆形等不同截面的零部件压装锁紧需求，压头垫块采用快换式设计，更换过程不需要借助额外工具，单次更换时间不超过30秒，能够满足中小批量生产时频繁换型的需求。两侧的防护栏采用螺栓连接的方式固定在主体框架上，如果需要加工尺寸超出框架宽度的大型工件，可以快速拆除单侧或者双侧防护栏，拓展装置的适用范围，拆除后的防护栏可以收纳在底座侧面的预留挂点上，不会占用额外的存放空间。

从结构可靠性角度考虑，这套装置所有的受力铰接点都加装了自润滑铜套，长期往复使用也不会出现铰接点磨损松旷的问题，压持单元的弹簧采用65Mn材质制作，经过淬火回火处理，长期压缩状态下也不会出现弹力衰减，保证锁紧力的稳定性。装置的所有外露金属表面都做了喷塑处理，黄色的防护栏表面采用醒目的安全警示色，和车间里其他安全防护设施的视觉标识保持一致，能够从视觉上提醒操作工注意作业区域边界。和传统的手动压板锁紧方式相比，这套装置不需要操作工逐个拧紧压板螺栓，只需要一次操作就可以完成工件的整体锁紧，单工位的装夹辅助时间可以缩短60%以上，同时避免了因为压板锁紧点分布不合理导致的工件装夹变形问题，压持力均匀作用在工件的上端面，不会对工件的局部产生过大的集中应力，适合对装夹变形有要求的精密零部件装配作业。
