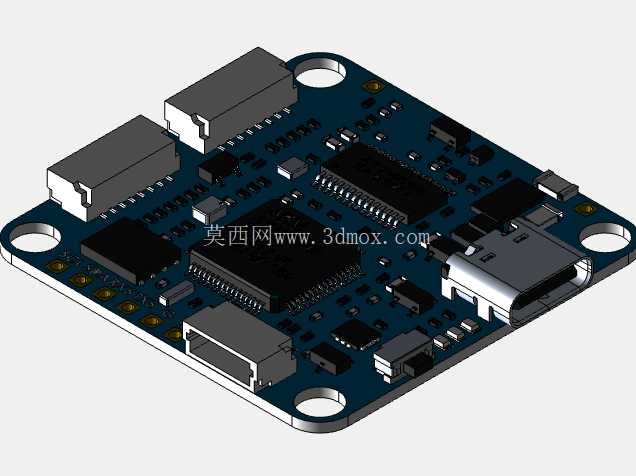

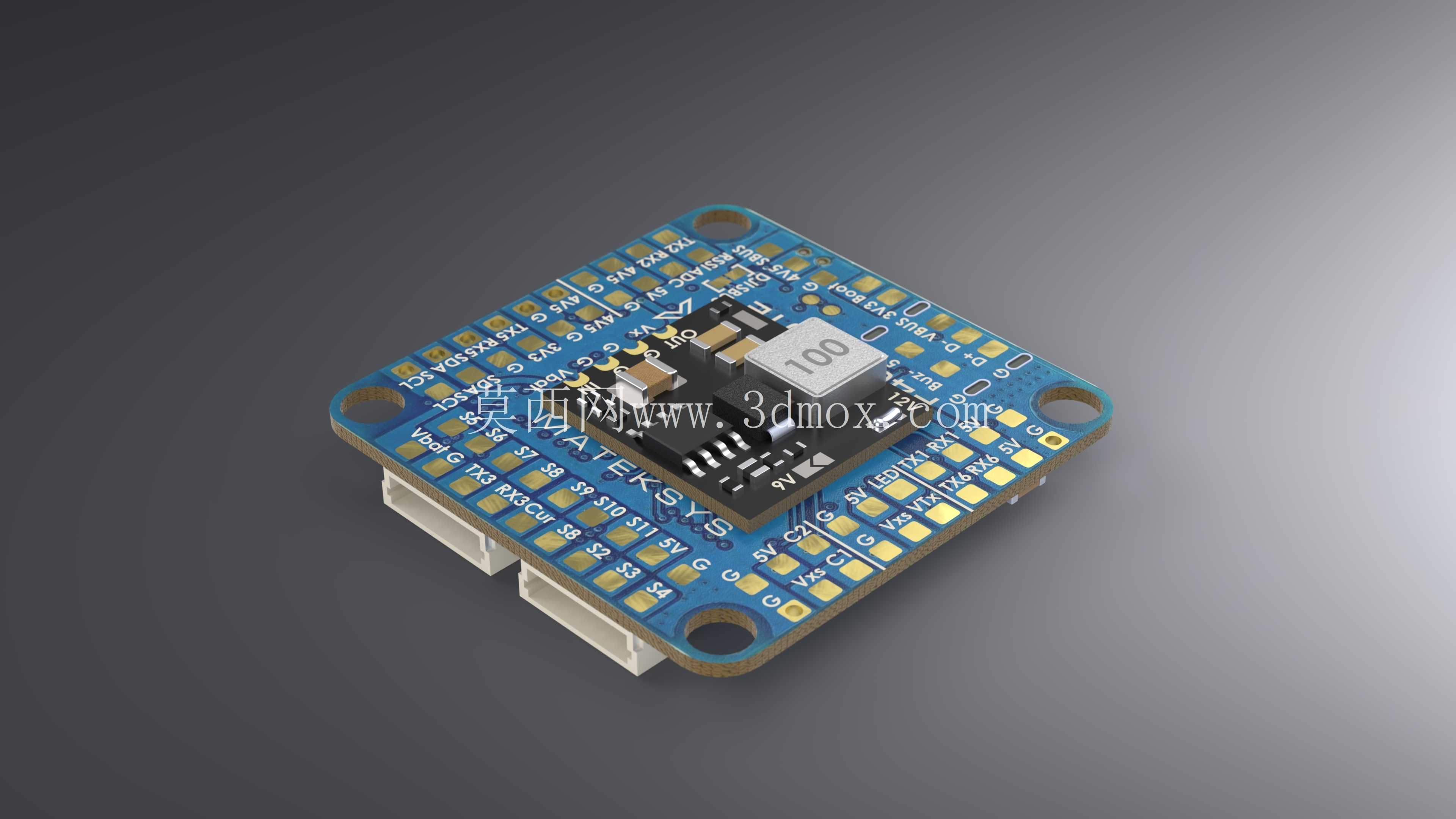

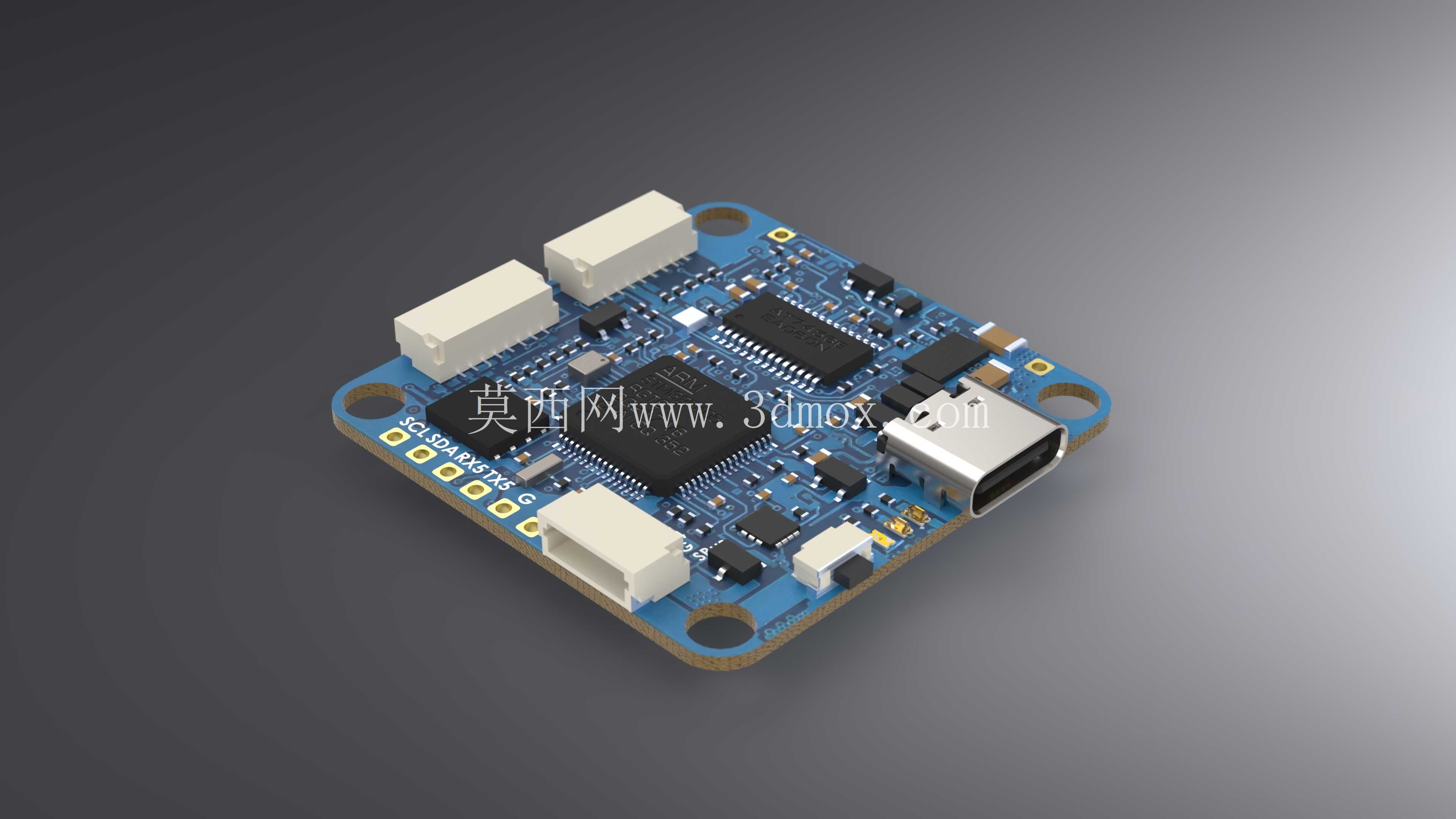

Matek F405-HDTE飞控板高保真三维结构

做穿越机机架结构设计快七年，经手的飞控板三维模型少说也有三四十套，这套Matek F405-HDTE的模型还原度，是我近期用来做机架堆叠干涉检查时最顺手的一套。很多刚入行的结构设计师做穿越机堆叠设计时，总容易忽略飞控板的接插件突出高度、安装孔位公差，最后打样出来要么USB口被机架碳板挡住没法插调试线，要么图传接线和飞控电容挤在一起磨破绝缘皮，这套模型刚好把这些容易踩坑的结构细节都还原到位了。

先从实际应用场景说，这款飞控本身就是针对模拟和高清FPV穿越机做的适配，不管是五寸花飞机、三寸涵道机还是轻量化的远航机，只要是30.5mm标准安装孔位的机架，都能适配。我上个月做一款三寸HDZero图传的涵道机结构，一开始用的是网上随便找的简化飞控模型，叠完电调、图传之后算堆叠高度是21mm，结果拿这套高保真模型重新核对的时候，才发现飞控顶部的直插电容比简化模型高了1.2mm，要是按之前的尺寸做上机壳，电容刚好顶到壳体内壁，装机的时候得硬压，飞久了震动容易把电容引脚震脱焊，提前发现这个问题直接把壳体内腔做了0.8mm的下沉，省了一次打样返工的成本。

说到设计思路，这款飞控的结构布局本身就很懂装机的实际痛点：所有接插件都做了靠边布置，不会和安装孔位的减震胶球位置冲突，USB-C接口的位置特意做了下沉处理，就算机架上装了DJI O3或者HDZero的图传板，也不会挡住调试线的插拔。做模型的时候也完全遵循了实际产品的布局逻辑，接插件的引脚突出长度、板载元件的高度差都做了1:1还原，甚至连板上按键的凸起高度、焊盘的位置都和实物一致，用来做布线可视化规划的时候，能直接在软件里模拟电源线、信号线的走线路径，避开尖锐的碳板边缘和震动大的位置，不用等实物到手再反复调整线长。

尺寸和安装边界是做结构设计最不能出错的部分，这款飞控的外形尺寸是30.5x30.5mm的标准正方形，四个安装孔的孔距严格遵循30.5mm的行业通用标准，孔位直径适配M3的减震胶球，安装时从飞控底部到顶部最高元件的总堆叠高度是7.2mm，比同级别F4飞控薄了将近1mm，对于追求轻量化的小尺寸机架来说，这1mm的高度差就能多留出一点空间给图传天线或者电池扎带。要注意的是，飞控两侧的排线接插件是向下突出1.8mm的，做机架上层板设计的时候，不能在接插件对应的位置做加强筋，不然会顶住排线插头，导致接触不良，这套模型里把接插件的突出量做的很准，做干涉检查的时候能直接识别到这个风险点。

很多人觉得飞控模型只要做个方块加四个孔就行，实际真到装机的时候才会发现，板上的元件高度差、接插件的朝向、甚至是板载LED灯的位置，都会影响整机的结构设计。比如这款飞控的状态LED是布置在板边的，要是机架的侧板刚好挡住LED位置，外场调试的时候就看不到飞控的启动状态，得把飞机翻过来才能看，用这套模型做装配的时候，能提前把机架侧板对应LED的位置开个小观察窗，外场调试省很多事。另外模型里还原的DJI/HD VTX接插件位置，刚好在飞控的后侧，和图传板的接线位置正对，布线的时候不用绕线，能减少信号线的长度，降低信号干扰的概率，这也是实际装机里很影响使用体验的细节。

还要提一下，这套模型的定位是机械装配和可视化检查用的，板上的小型SMD元件外形做了近似处理，毕竟做结构设计不需要精确到每个电阻电容的尺寸，只要把会影响装配、干涉、布线的大尺寸元件、接插件、安装孔位做准就足够了，要是用来做PCB Layout或者电气设计的话还是得用官方的PCB文件，但对于结构工程师做机架设计、堆叠验证、布线规划来说，这个精度完全够用。之前我做一款竞速穿越机的设计时，就是用这套模型验证了飞控和电调之间的间隙，把两层板之间的减震柱长度从5mm改成了4mm，整机重心往下移了2mm，飞的时候动作跟手性好了很多，这就是精确三维模型在结构设计里的实际价值，不是摆着看的外观件，是真能用来解决实际工程问题的设计参考。
