3D打印机灯丝传感器配套安装固定支架

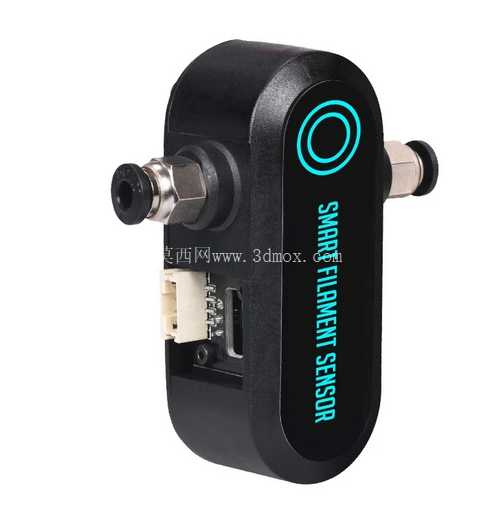

在桌面级FDM3D打印设备的日常运维场景中，灯丝断料、堵料导致的打印中断是影响制件成品率的核心痛点之一，智能灯丝传感器的加装，能够实时监测耗材进给状态，在出现异常时及时触发设备暂停指令，避免长时间空打造成的耗材浪费与工时损耗。而本次涉及的配套支架，正是为Bigtreetech品牌智能灯丝传感器开发的专属安装固定结构，解决传感器在不同机型、不同安装位的适配问题，无需对原有设备机身进行打孔、粘接等不可逆改装，就能实现传感器的稳定固定。

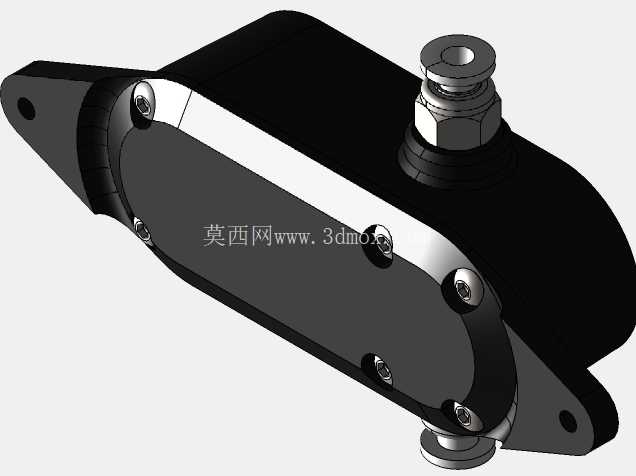

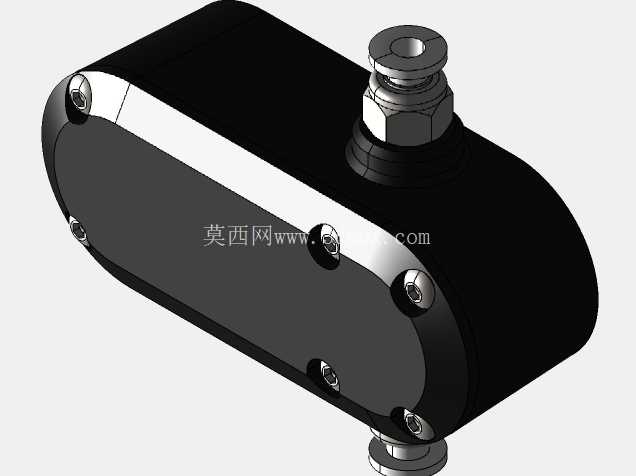

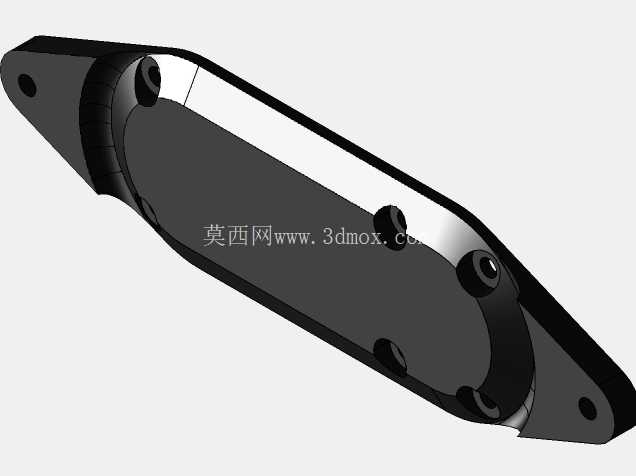

从实际功能特性来看，该支架采用分体式适配设计，可直接与传感器本体的原有安装接口匹配，安装时仅需拆下传感器自带的后面板，将支架与传感器壳体对位卡合后，通过原有螺丝孔位完成紧固即可，不会破坏传感器本身的电路结构与密封性能。支架两端预留了标准的气动快插接头安装位，能够兼容市面上常见的4mm外径PTFE送料管，保证耗材从料架导出后，能够顺畅通过传感器检测腔，再进入挤出机构，全程送料路径无突兀弯折，减少送料阻力带来的堵料风险。支架侧方预留了传感器接线端口的避让空间，不会干涉通讯线缆的插拔，走线方向可根据设备实际布局调整，避免线缆与打印过程中运动的X、Z轴机构发生剐蹭。

设计思路上，该结构优先考虑了安装场景的通用性，没有绑定特定型号的3D打印机机身安装孔位，使用者可根据自身设备的机架布局，选择固定在铝型材机架的任意槽位，或是安装在挤出头附近的近程送料位，也可固定在设备顶部的料架旁作为远程送料检测节点。支架的整体轮廓做了圆角过渡处理，没有尖锐的棱角，避免安装调试过程中划伤操作人员，同时结构壁厚做了均匀化处理，无论是采用PLA、PETG还是ABS材料进行3D打印制作，都能有效降低打印过程中的翘曲变形概率，保证安装配合面的平整度。

从安装边界与尺寸适配角度来看，该支架整体长宽高控制在合理范围内，不会占用过多的设备安装空间，传感器安装完成后，整体重心靠近安装固定面，即使设备高速运动也不会出现晃动偏移。送料通道的同轴度做了严格控制，支架上的快插接头安装孔与传感器内部的检测通道保持同轴，误差控制在0.1mm以内，避免耗材经过时出现卡顿，影响检测精度。支架的固定面预留了适配M3、M4螺丝的安装孔位，同时兼容铝型材常用的T型螺母、滑块螺母固定方式，也支持使用扎带进行临时固定，适配不同用户的安装需求。

在实际打印作业场景中，加装该支架固定的灯丝传感器后，能够有效避免传感器悬空放置导致的送料管弯折、接线拉扯松动等问题，保证检测信号的稳定传输。对于多耗材切换的打印场景，支架的快插接头设计能够快速更换送料管，提升换料效率。同时该支架的结构设计充分考虑了3D打印自制的工艺性，没有复杂的倒扣结构，无需添加支撑即可完成打印制作，普通用户也能快速自制适配，降低设备改装的门槛。在长时间连续打印作业中，支架的结构强度能够承受耗材进给过程中的轻微拉扯力，不会出现开裂、变形等问题，保证传感器始终处于正确的工作位置，持续稳定监测耗材进给状态，为长时间无人值守打印提供可靠的硬件支撑。
