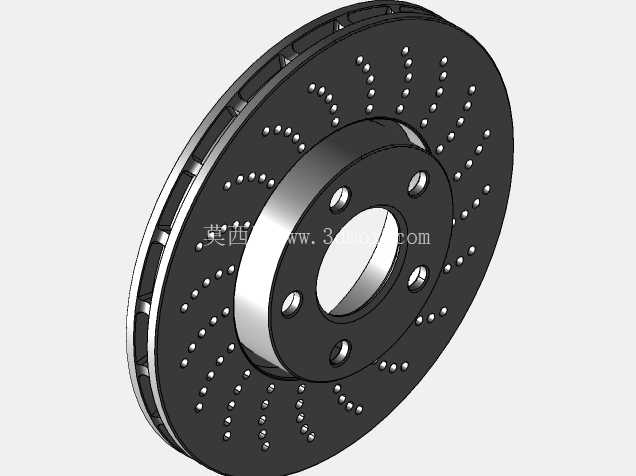

盘式制动器作为乘用车辆、商用车辆及部分工业制动场景下的核心安全部件,其工作状态直接决定整套制动系统的可靠性,日常行驶过程中频繁的制动动作会让制动盘与摩擦片之间产生剧烈摩擦,短时间内聚集的大量热量会引发制动盘温度快速升高,同时伴随结构应力分布变化与热变形,一旦应力超过材料屈服极限或是变形量超出设计阈值,就可能引发制动抖动、制动效能衰减甚至制动失效的严重问题,因此在产品开发阶段对其开展热静态耦合分析,是验证结构设计合理性、预判失效风险的必要环节。本次分析覆盖的盘式制动器采用通风式制动盘结构,盘面沿周向均匀分布散热筋结构,在制动过程中随车轮转动形成的空气流道可以快速带走摩擦产生的热量,有效降低连续制动工况下的热衰退风险,制动盘中心的安装孔位按照常规乘用车轮毂的安装节圆尺寸设计,能够直接匹配对应规格的轮毂轴承单元与转向节安装接口,安装端面的平面度公差控制在0.05mm以内,避免装配后出现端面跳动量超标的问题,减少制动过程中的踏板抖动与方向盘振感。

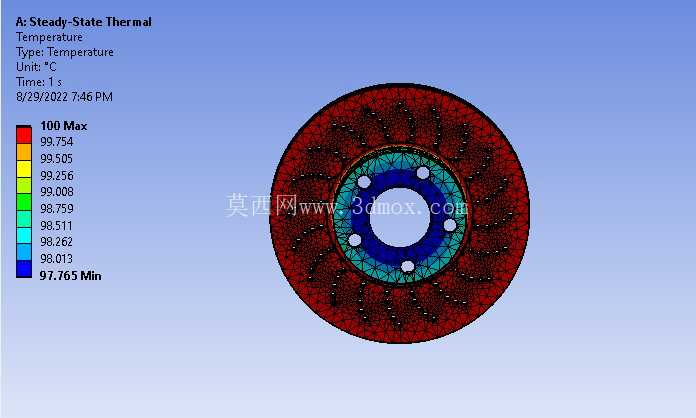

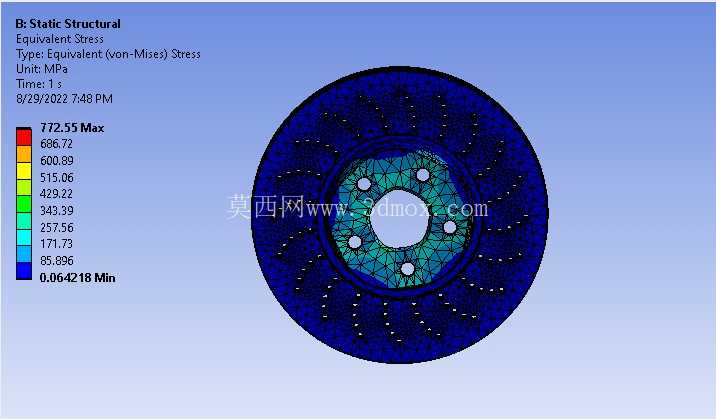

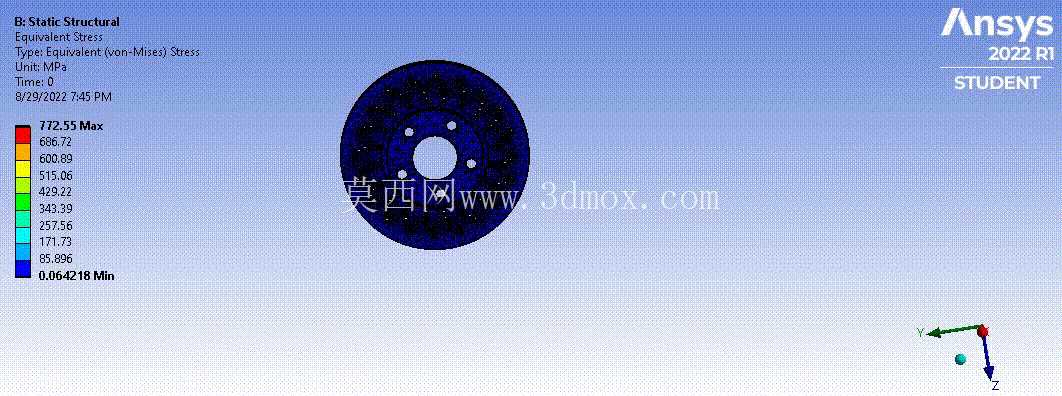

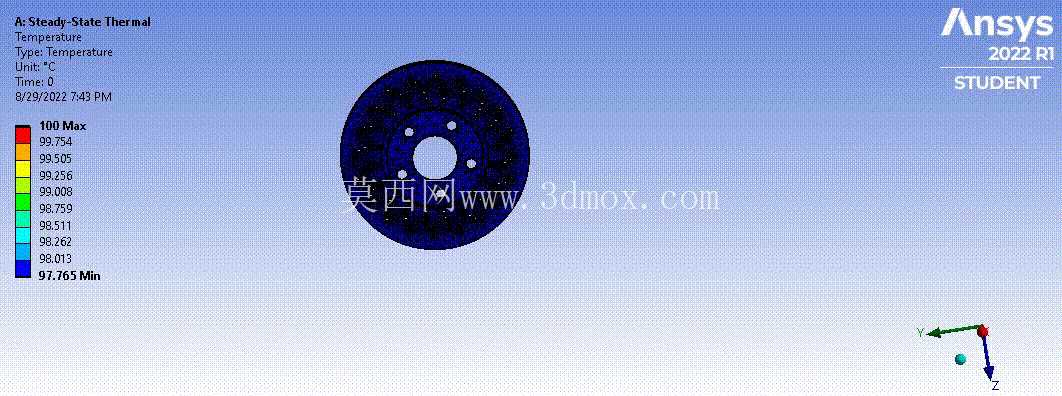

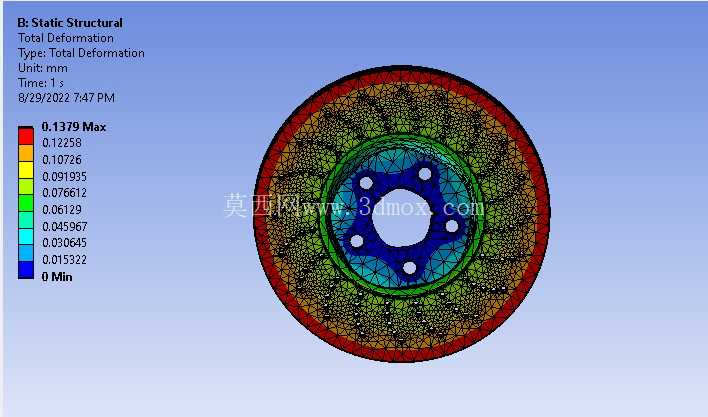

从结构设计逻辑来看,制动盘的摩擦区域厚度、散热筋的排布角度、安装法兰与盘面的过渡圆角都是影响结构强度与散热效率的核心参数,摩擦面厚度过薄会导致储热能力不足,长时间制动后温度上升过快,厚度过大则会增加簧下质量,影响车辆的操控响应性;散热筋采用径向直筋搭配局部导流结构的设计,既保证了结构刚度,又能在转动时引导空气从盘体内腔快速流过,提升对流换热效率;安装法兰与盘面连接位置的大圆角过渡设计,能够有效分散制动扭矩传递过程中的应力集中,避免该位置在反复制动载荷下出现疲劳裂纹。从分析结果的应力分布云图可以看到,最大等效应力出现在安装孔周边与散热筋和盘面的连接位置,应力值远低于灰铸铁材料的许用应力范围,说明常规紧急制动工况下结构不会出现塑性变形;盘面摩擦区域的应力分布呈现从中心向外围逐步降低的趋势,与制动过程中摩擦面的线速度分布、热量分布规律相匹配,热变形量的分布则显示盘面外缘的轴向变形量最大,这一变形量在设计允许的范围内,不会导致摩擦片与盘面的接触面积出现大幅下降,能够保证制动过程中摩擦力输出的稳定性。
在实际工程应用中,这类分析结果可以直接指导制动盘的结构优化,比如针对应力集中的局部位置调整圆角尺寸、针对热变形较大的区域微调盘面厚度分布、针对散热效率不足的区域调整散热筋的数量与角度,不需要反复制作物理样件开展台架试验,能够大幅缩短产品开发周期,降低开发成本。对于三维建模与结构分析从业者来说,搭建这类分析模型时需要重点关注几个边界条件的设置:首先是制动压力的加载方式,要模拟摩擦片对盘面的实际压紧力分布,避免将载荷简化为均匀面载荷导致结果失真;其次是热边界条件的设置,要结合不同车速下的对流换热系数计算结果,给盘面、散热筋表面设置对应的换热参数,同时考虑摩擦生热的热量分配比例,匹配制动盘与摩擦片材料的导热特性;最后是约束条件的设置,要完全还原实际安装状态,约束安装孔的全部自由度,避免出现过约束或是欠约束的情况,导致应力计算结果出现偏差。
另外在建模过程中,对于散热筋上的微小倒角、安装孔的细小倒角这类不影响整体刚度与热传导路径的小特征,可以适当做简化处理,减少网格划分的难度,提升计算效率,但对于过渡圆角、壁厚变化这类对应力分布影响较大的特征,必须严格保留,否则计算得到的应力集中位置与实际情况会出现较大偏差,失去分析的指导意义。日常售后场景中遇到的制动盘早期磨损、制动抖动、热裂纹等问题,很多都可以通过前期的耦合分析提前预判,通过结构优化将问题解决在设计阶段,相比后期整改的成本要低很多,这也是当前汽车零部件开发过程中,仿真分析环节占比越来越高的核心原因。
