可模拟螺杆运动的台虎钳结构设计

在机械加工、钳工装配、工件修配的各类作业场景里，台虎钳是工位上最基础也最不可或缺的工装夹具，这套可实现运动模拟的台虎钳结构，完全围绕实际工位的使用需求完成结构搭建，没有冗余的装饰性设计，每一处结构都对应实际使用中的功能要求。从实际应用场景来看，这类台虎钳通常固定在钳工工作台的台面上，承担小型工件的锯削、锉削、錾削、零件攻丝、小型部件装配夹紧等作业，是金工实习、机修工位、小型零件加工工位的标配工装，区别于固定式简易台虎钳，这套结构完整还原了螺杆驱动的活动钳身运动逻辑，能够在虚拟环境中模拟整个夹紧、松开的行程动作，方便设计人员在做工位布局、工装适配的时候提前验证运动干涉情况。

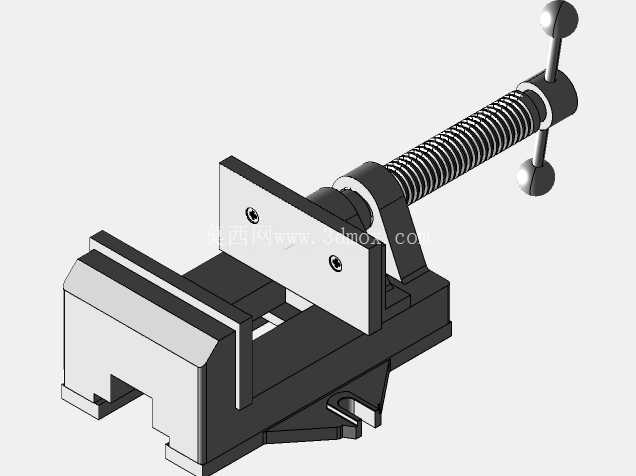

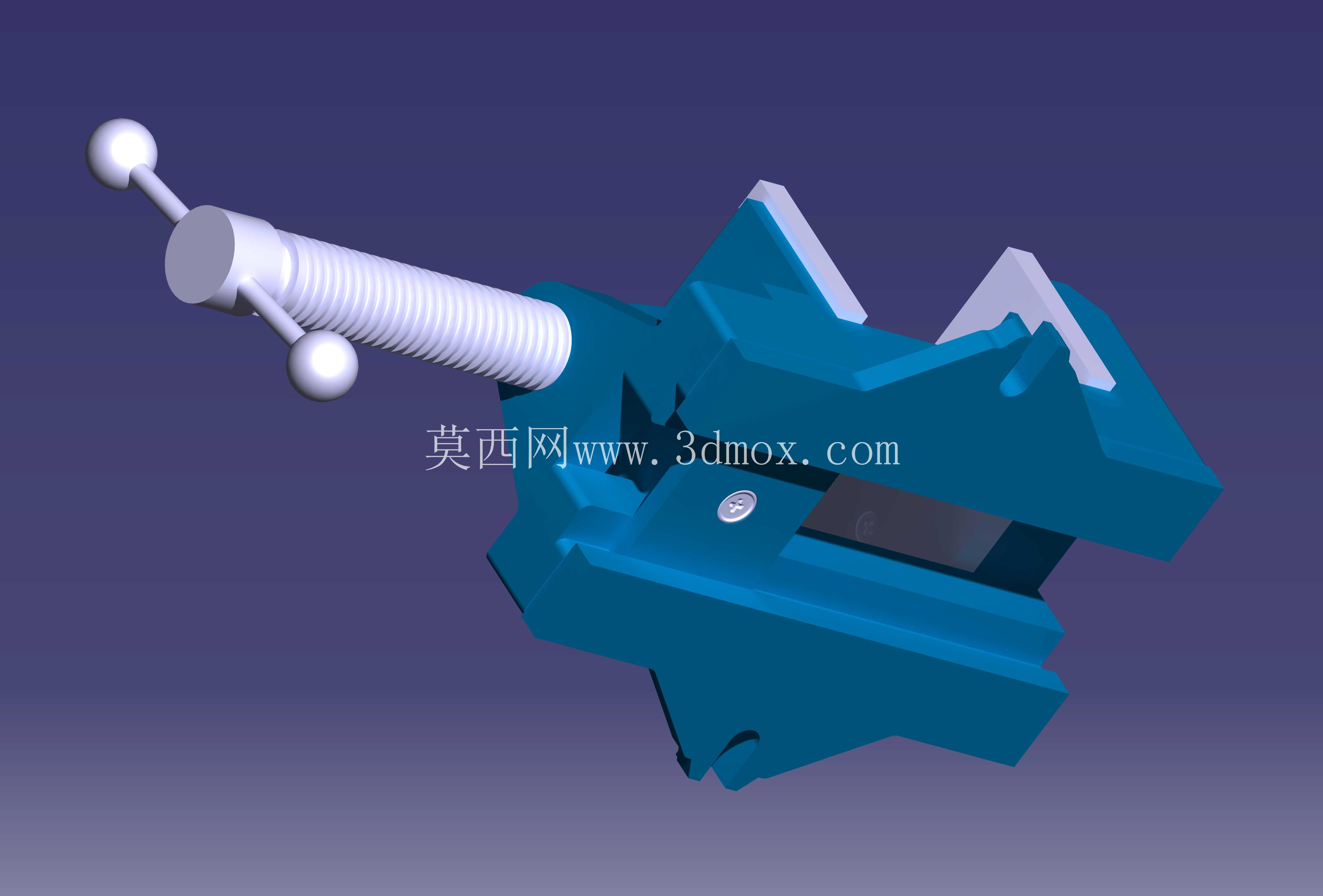

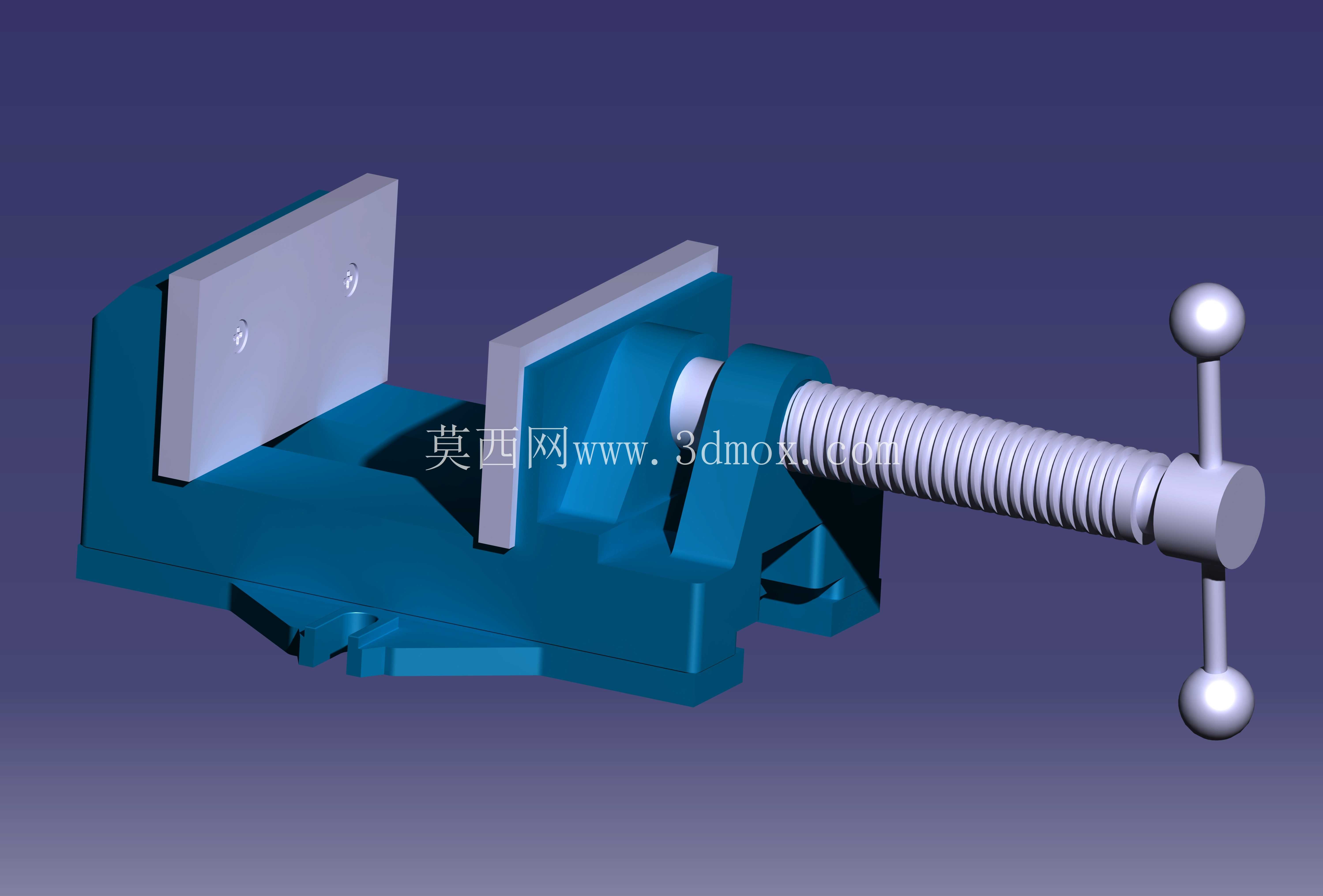

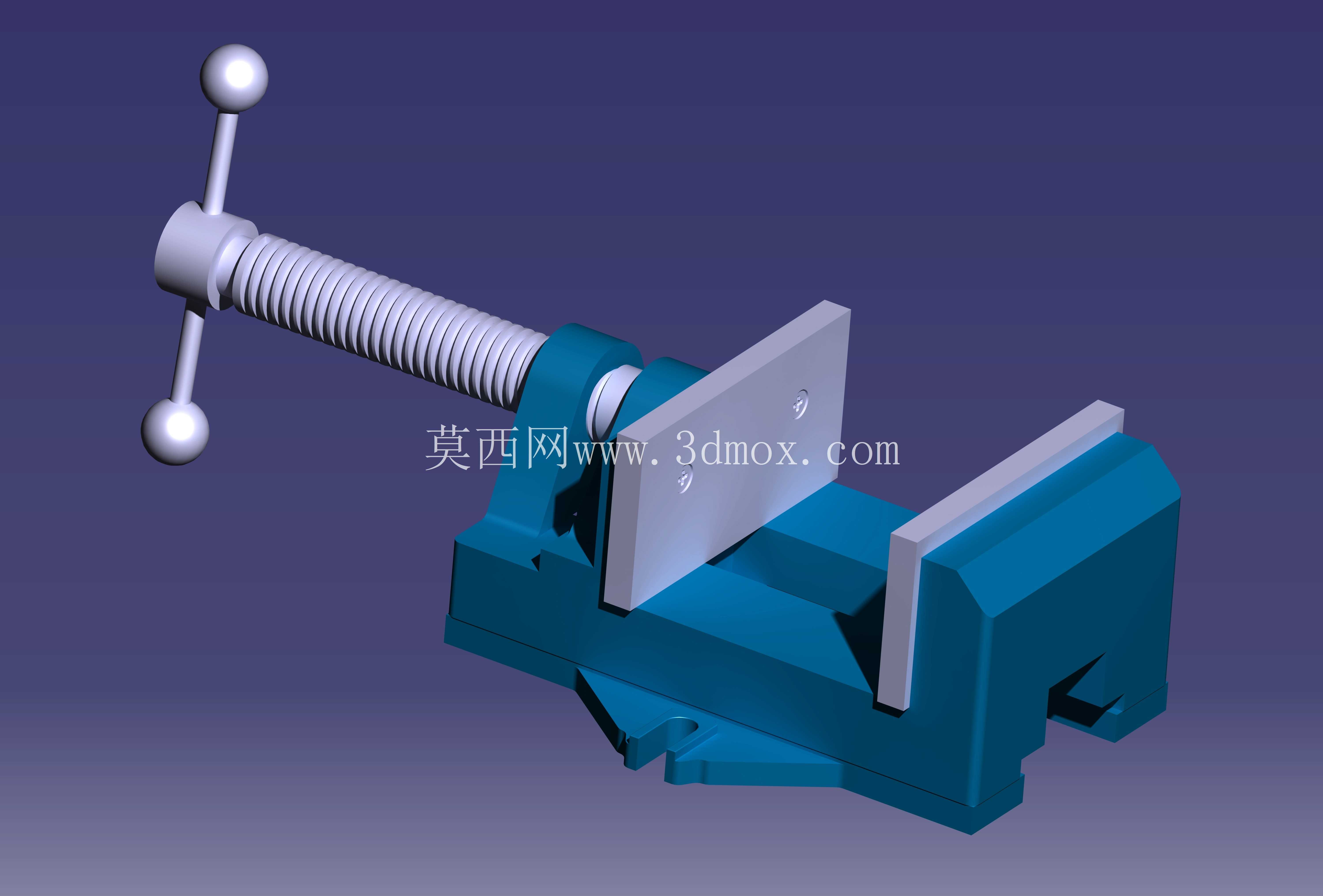

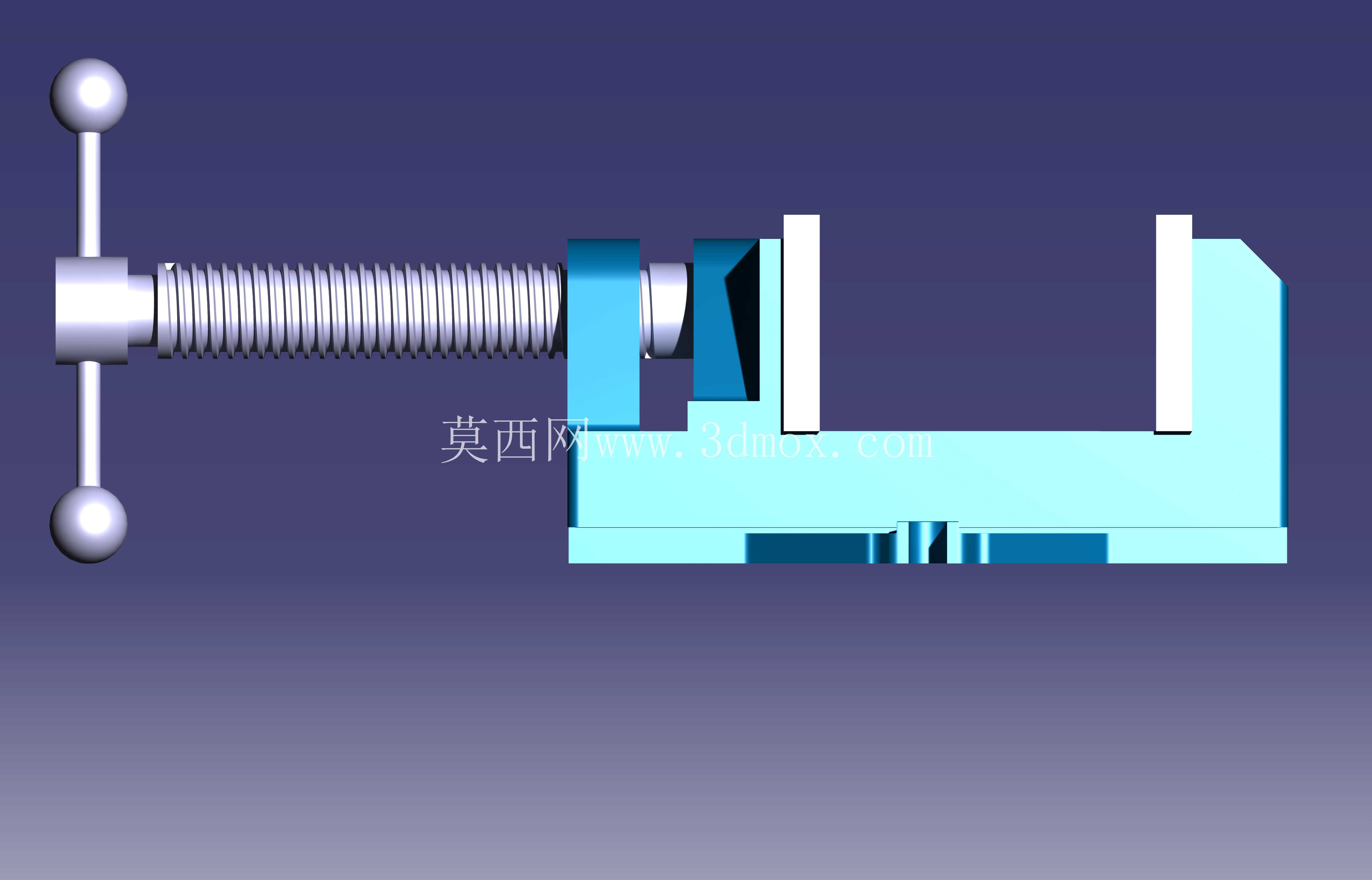

从功能特性来看，这套台虎钳采用经典的螺杆传动结构，固定钳身作为整个结构的基座，底部设置有与工作台连接的安装卡口，能够通过螺栓锁紧在工作台边缘，保证夹紧作业时整体结构不会发生位移；活动钳身与固定钳身通过导轨配合，钳口位置安装有带防滑齿的钳口板，通过沉头螺钉固定在钳身上，磨损后可以单独更换，不需要更换整个钳身结构，降低长期使用的维护成本；传动部分采用梯形螺杆，螺杆一端与活动钳身通过螺母配合，另一端穿过固定钳身的支撑孔，端部安装有三球头手柄，转动手柄时螺杆旋转，带动活动钳身沿导轨方向做直线往复运动，实现钳口的开合与夹紧动作，梯形螺杆的自锁特性能够保证夹紧工件后不会因为作业振动出现松脱，保障作业过程中的夹持稳定性。

从设计思路层面来说，整个结构的搭建完全遵循实际台虎钳的装配逻辑，拆分了固定钳身、活动钳身、传动螺杆、手柄、钳口板、锁紧螺钉、导轨限位块等独立零件，每个零件的配合公差都按照实际机加工的要求设置，比如导轨配合面的间隙控制在0.02-0.05mm之间，既保证活动钳身滑动顺畅，又不会出现过大的旷量影响夹持精度；螺杆与螺母的配合长度按照最大夹紧力的要求设计，避免夹紧力过大导致螺纹变形失效；手柄的力臂长度经过核算，普通人单手施加作用力时，钳口能够产生足够的夹紧力满足常规小型工件的加工需求，同时不会因为力臂过长导致夹紧力过大损坏螺杆螺纹或者钳身结构。

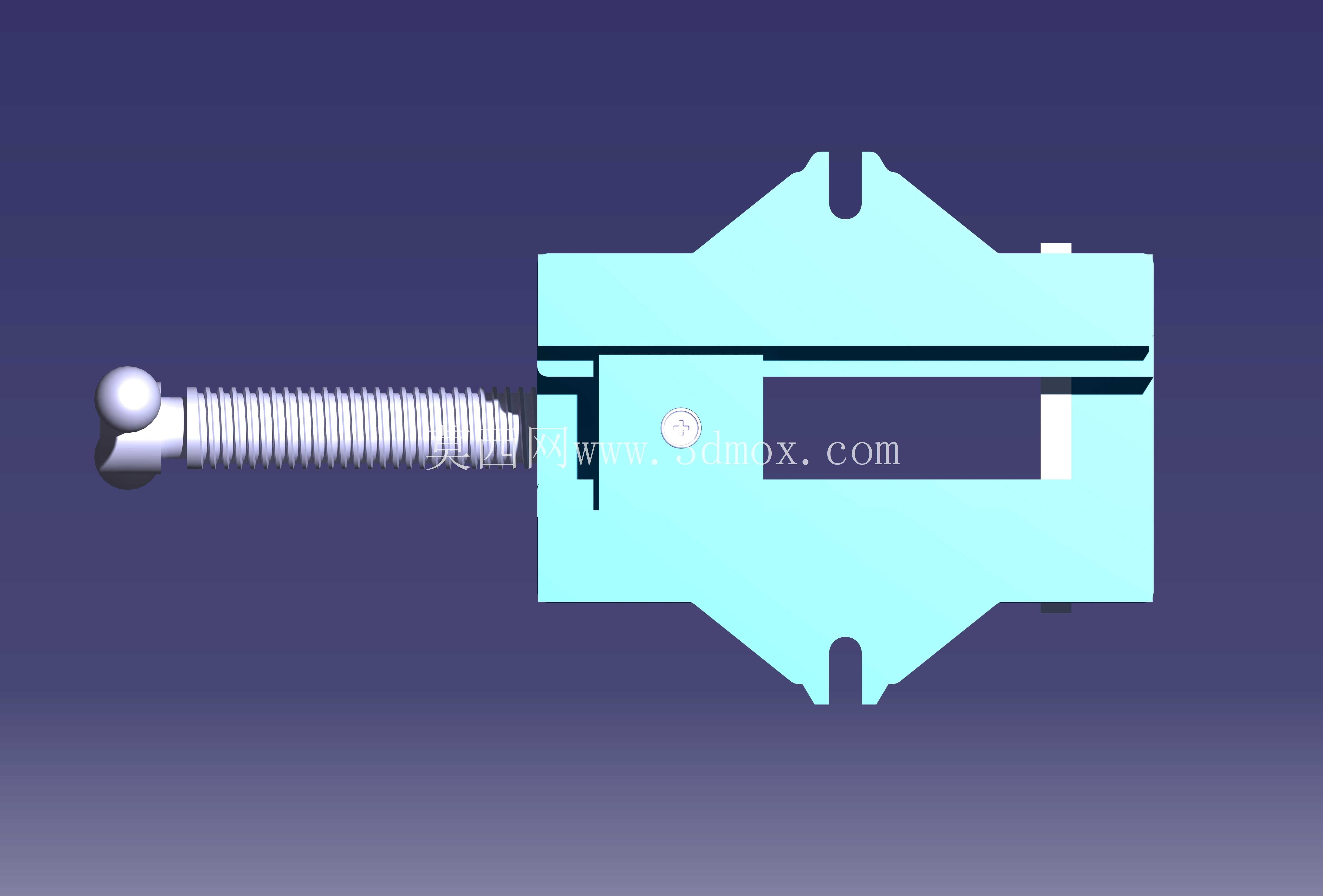

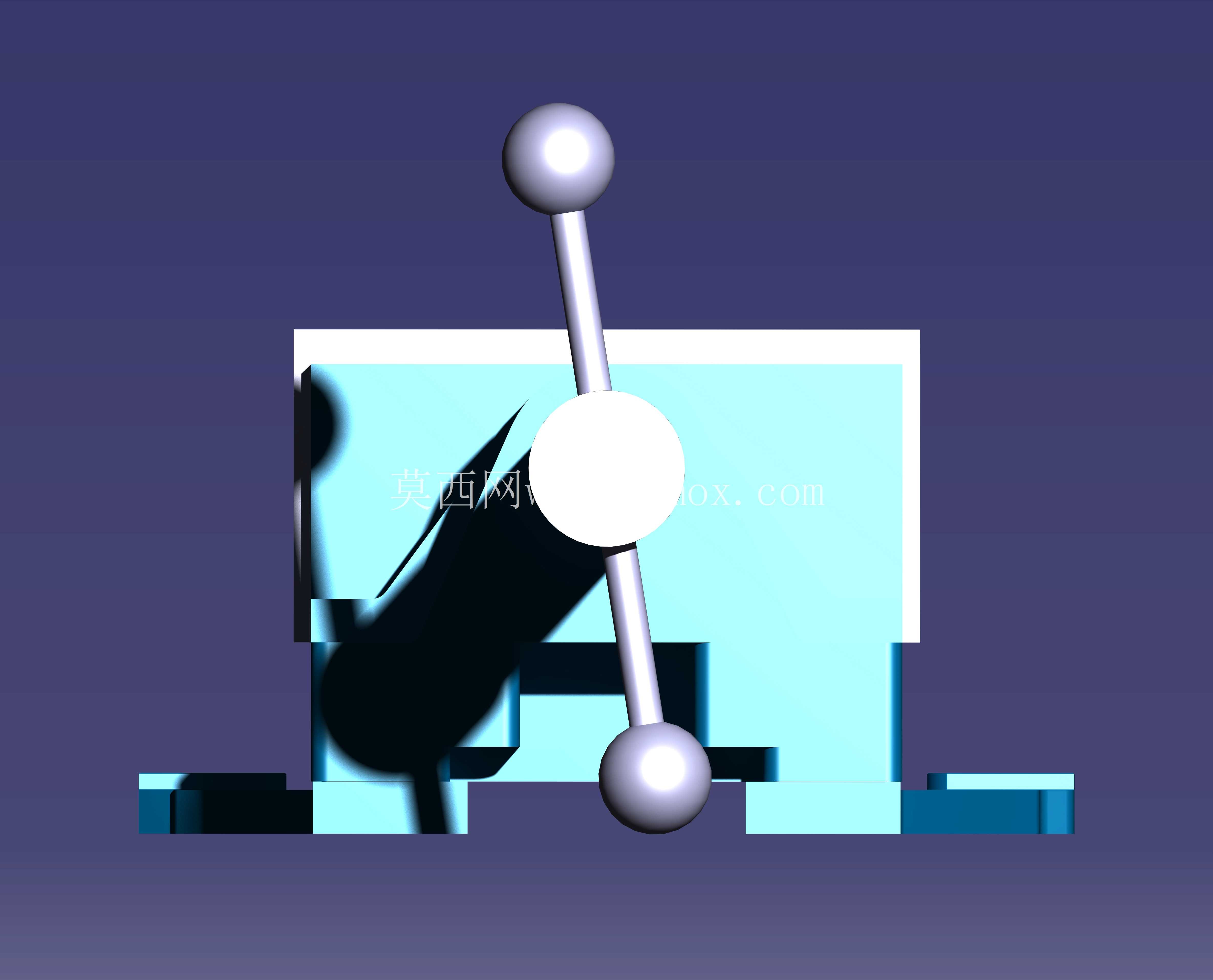

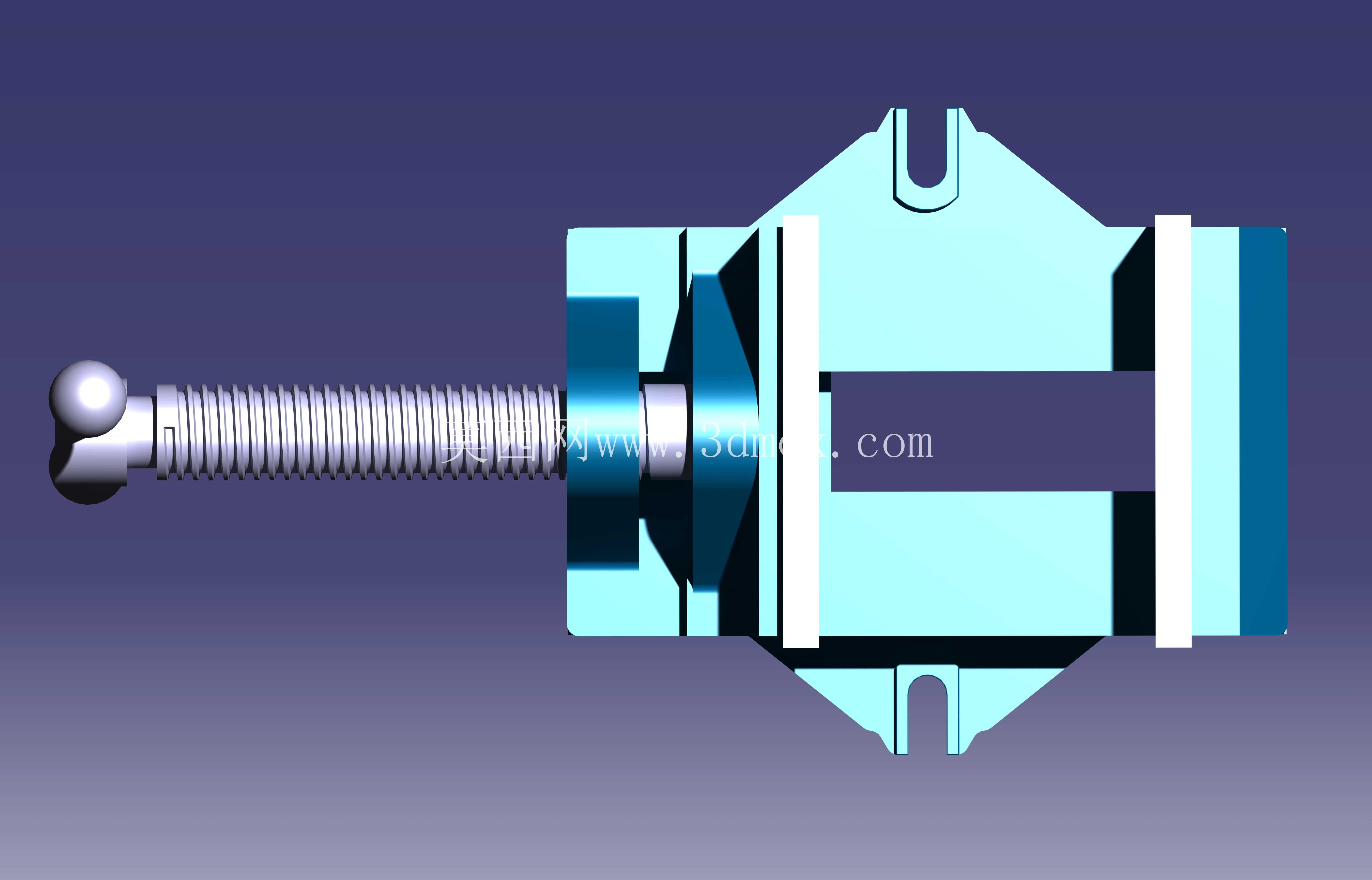

从外形尺寸与安装边界来看，这套台虎钳的钳口宽度按照常规4寸台虎钳的尺寸比例设计，整体长度方向的最大边界出现在手柄完全转出的状态，此时手柄端部到固定钳身尾部的距离为整体最大长度，安装时需要在工作台对应位置预留足够的手柄转动空间，避免手柄转动时与工作台其他部件、周边工装发生碰撞；钳身高度方向的尺寸控制在常规台虎钳的高度范围，保证操作人员在站姿或者坐姿作业时，钳口的高度处于手臂操作的舒适区间，减少长时间作业的疲劳感；底部安装卡口的开口尺寸适配常规钳工工作台的台面厚度，安装时只需要在台面对应位置开出固定螺栓孔，就可以完成台虎钳的固定安装，不需要额外做复杂的适配结构。

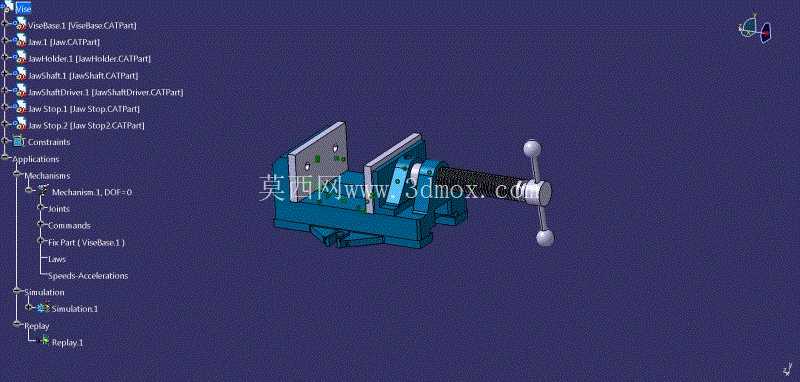

在运动模拟的实现上，整个结构按照实际运动副的约束关系完成装配，固定钳身设置为固定约束，活动钳身与固定钳身之间设置滑动副，螺杆与固定钳身之间设置旋转副，螺杆与活动钳身的螺母之间设置螺纹传动副，手柄与螺杆之间设置固定约束，通过添加驱动就可以模拟出手柄转动带动活动钳身开合的完整运动过程，能够直观观察到整个行程范围内各个零件之间的运动关系，检查是否存在结构干涉，也可以用来做钳工工装的教学演示，帮助初学者理解螺杆传动的工作原理、台虎钳的内部结构组成。钳口板的防滑齿采用交叉网纹设计，夹紧工件时能够增加钳口与工件表面的摩擦力，避免工件在加工过程中出现滑动，同时钳口板的硬度经过热处理强化，长期使用不容易出现磨损变形，当钳口齿形磨损后，只需要拆下两个固定螺钉就可以更换新的钳口板，维护操作十分简便。整个结构没有采用复杂的特殊零件，所有零件都可以通过常规的铣削、车削、钻削工艺完成加工，加工成本低，工艺性好，适合批量生产制造，也方便维修时替换损坏的零件。
