C型起重吊钩三维结构设计

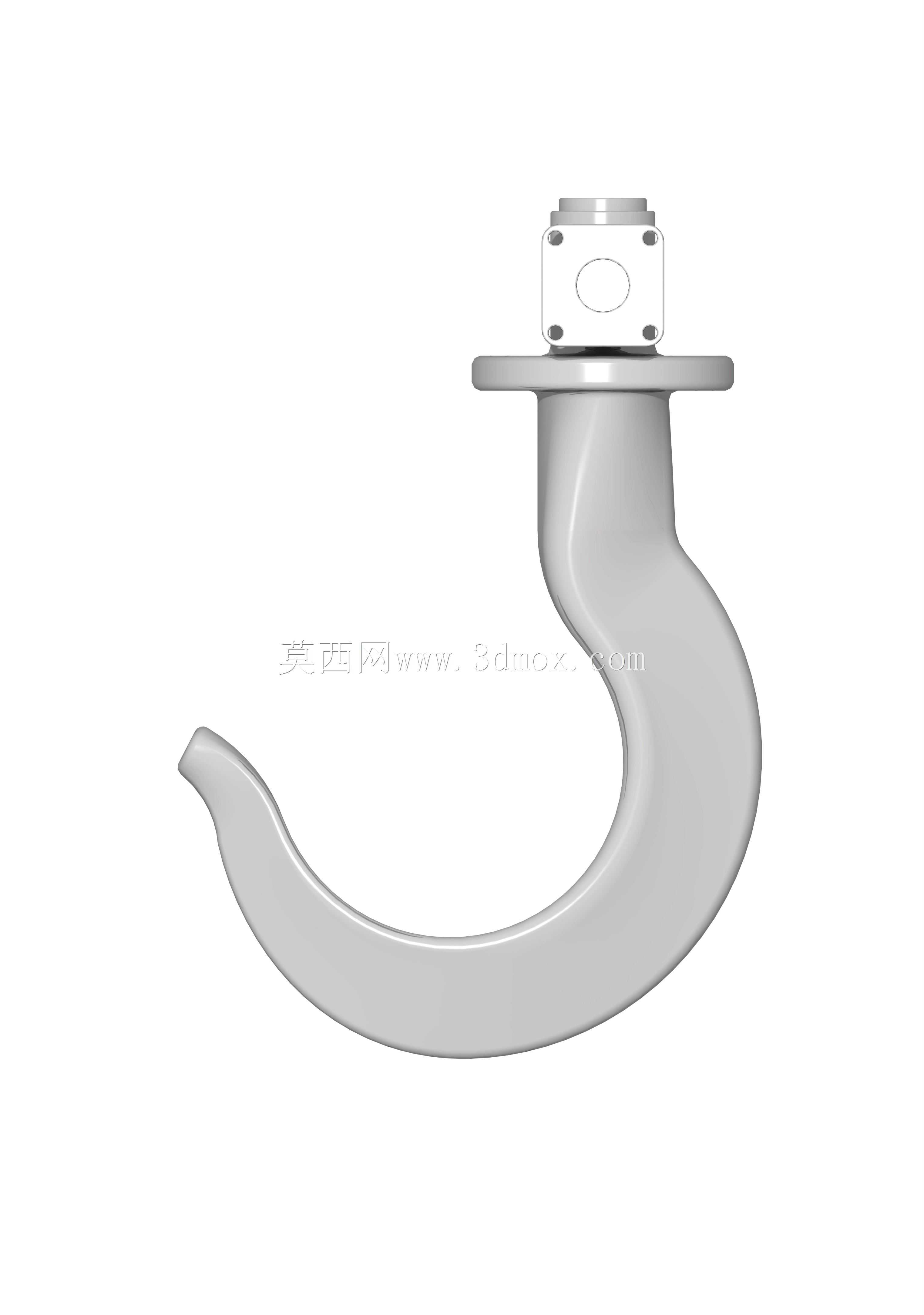

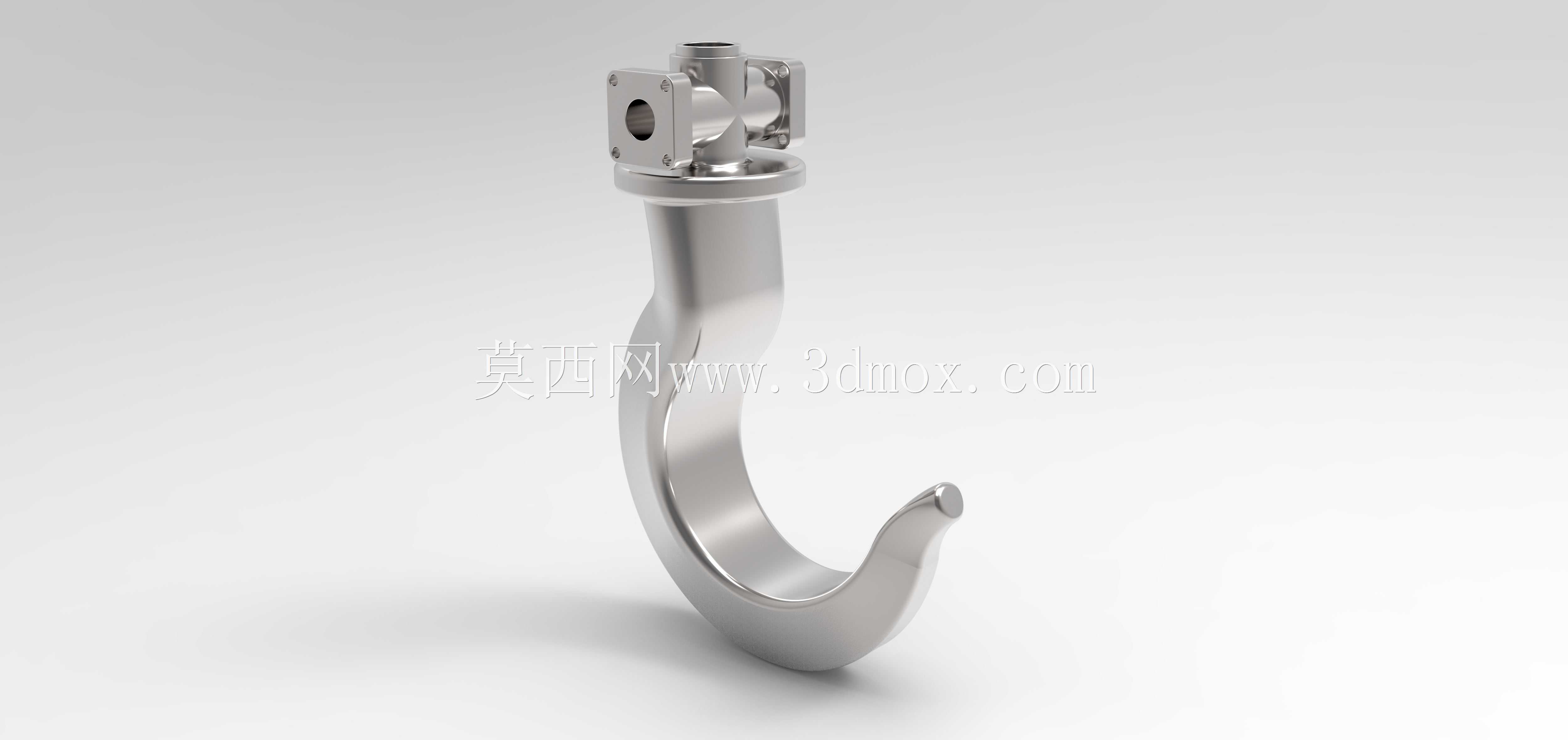

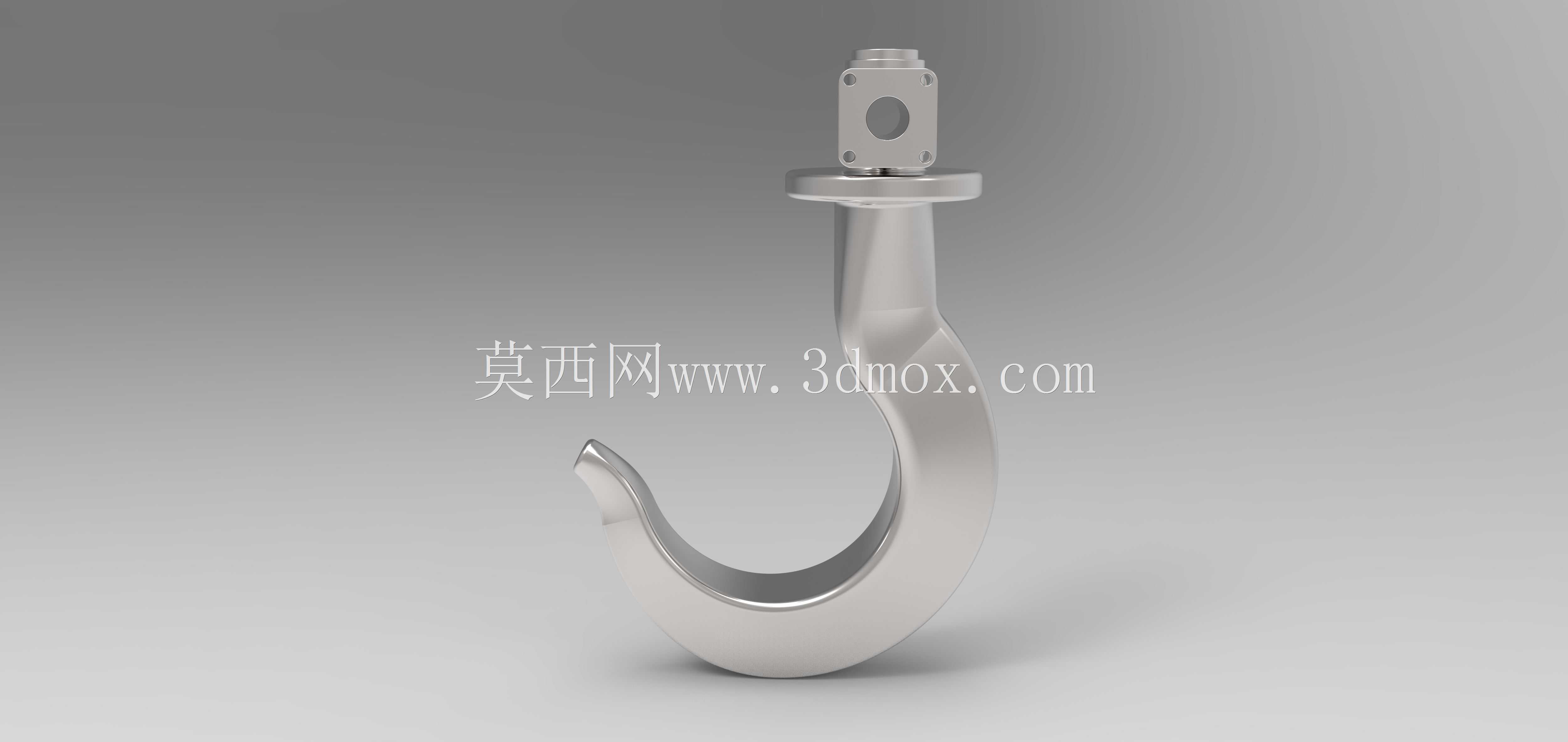

　　在车间物料转运、港口散货装卸、重型设备安装等常规起重作业场景里，吊钩是直接连接起升机构与被吊载荷的核心受力构件，其结构合理性直接决定起重作业的安全冗余与操作便捷性。这款C型起重吊钩的设计，首先围绕常规中小吨位起重作业的载荷传递路径展开，没有照搬商用成品吊钩的复杂锻造曲面，而是以结构受力逻辑为核心搭建三维模型，钩身采用流畅的弧形过渡，避免直角结构带来的应力集中问题，钩尖位置做了小幅上翘的防脱结构预留，可配合常规的防脱挡板使用，防止起升过程中吊索从钩身滑出。

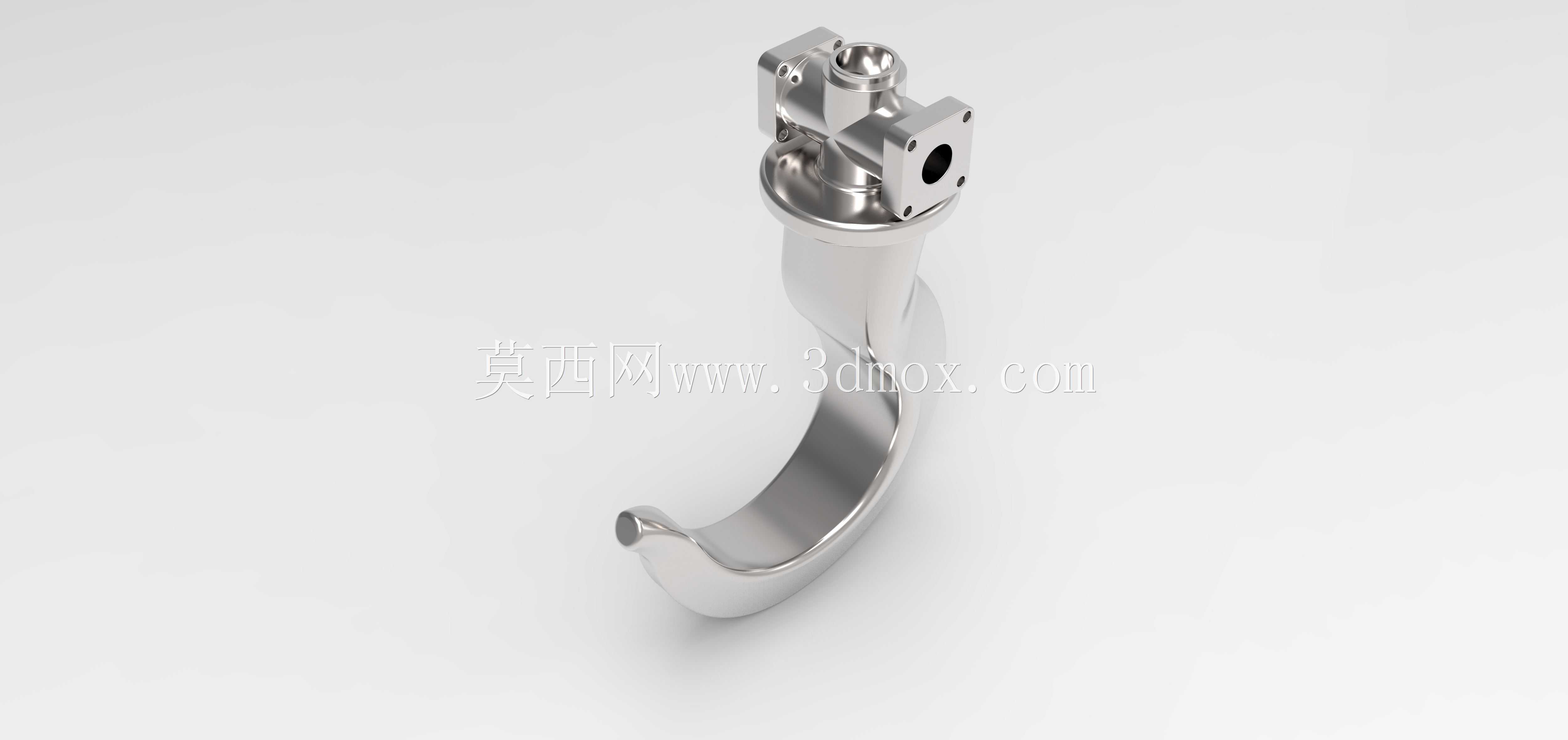

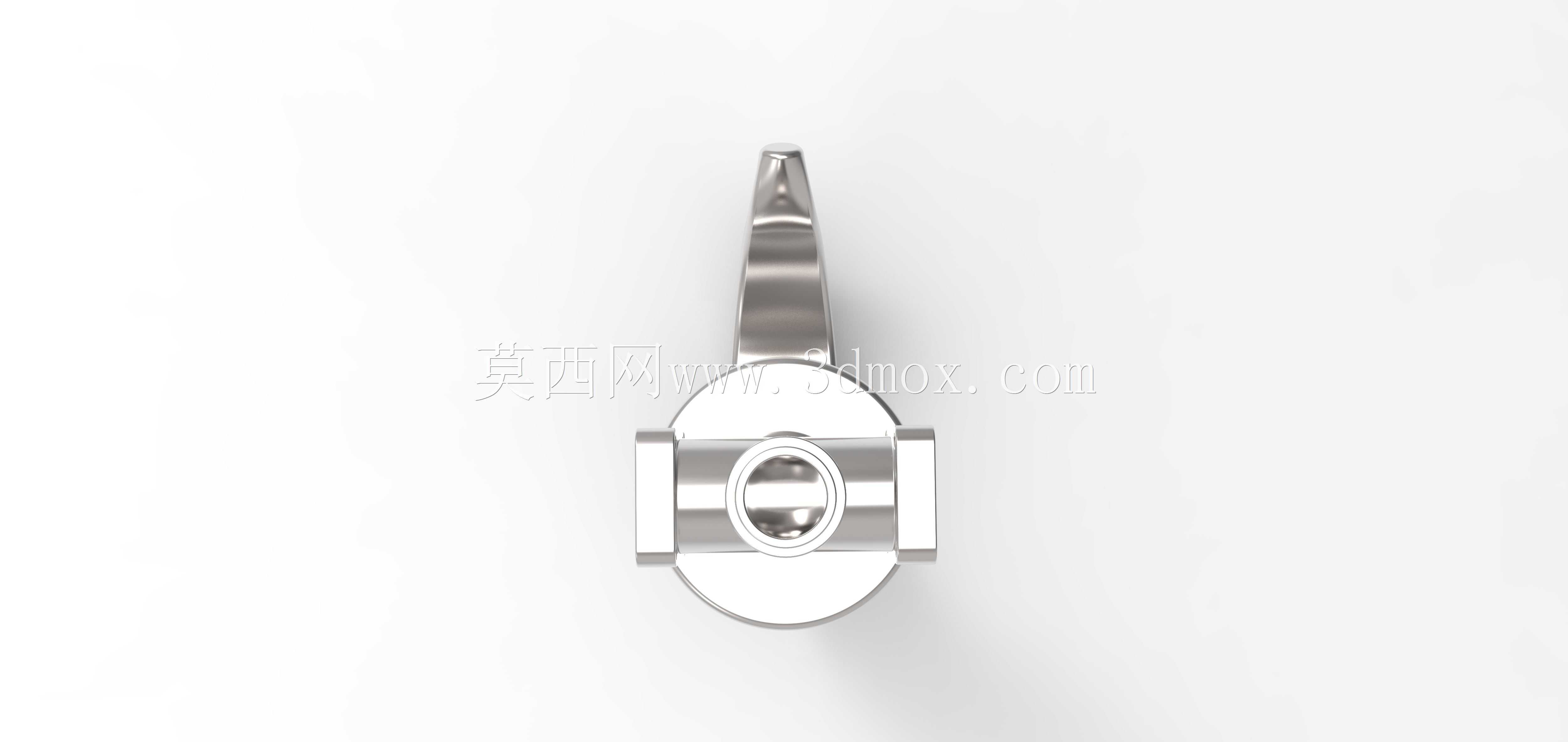

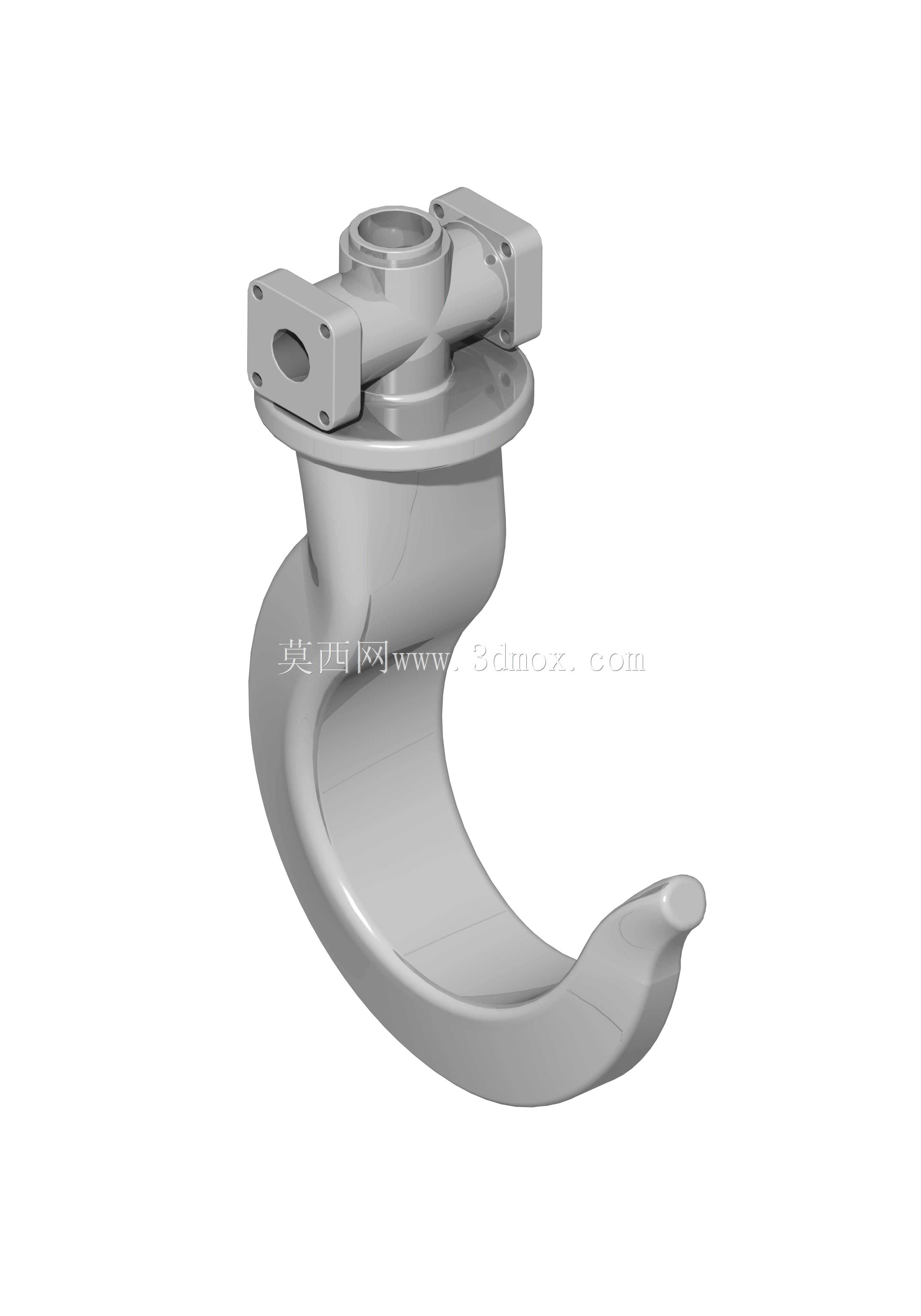

　　从安装边界来看，吊钩上部的连接座采用方形法兰对接结构，法兰面预留了对应规格的螺栓安装孔，可直接与起重葫芦的下吊钩横梁、或者起重小车的起升吊具架对接，安装孔的位置度在建模时做了同轴度约束，避免现场安装时出现孔位错位无法装配的问题。连接座与钩身的过渡段做了加粗的圆弧过渡，这个位置是吊钩承受载荷时的应力集中高发区，建模时特意加大了过渡圆角半径，分散起吊瞬间的冲击载荷，避免长期交变载荷下出现疲劳裂纹。钩身的C型开口尺寸参考常规起重作业的吊索规格设置，可适配常见的钢丝绳吊索、吊装带、卸扣等吊具，开口深度满足吊索挂入后不会在小幅晃动时脱出的要求，同时不会因为开口过大导致钩身整体尺寸冗余，增加不必要的自重。

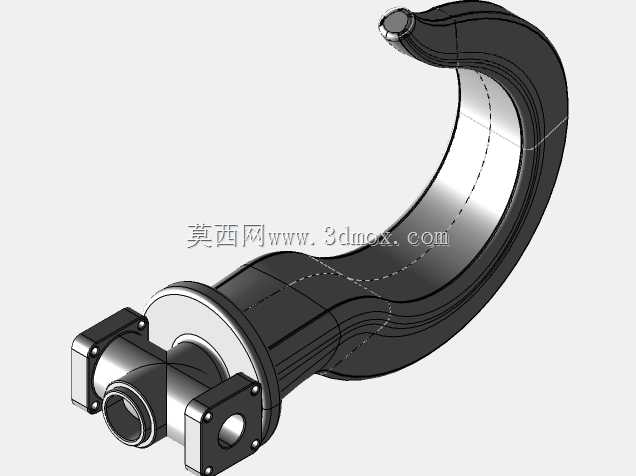

　　设计过程中没有刻意追求与商用锻造吊钩的尺寸完全一致，而是优先保证结构的受力合理性与建模的可编辑性，整个模型的特征树按照从基体到细节的顺序搭建，后续如果需要调整额定起重量，可直接修改钩身的截面直径、开口尺寸、法兰连接尺寸等参数，快速衍生出不同载荷等级的吊钩模型。钩身的截面采用圆形截面设计，相比异形截面更便于加工时的锻造与热处理，也能让各个方向的受力性能保持一致，避免某个方向承载能力不足的问题。上部连接座内部预留了推力轴承的安装空间，可实现吊钩在起吊过程中360度水平旋转，方便调整被吊物料的朝向，减少作业过程中对吊索的扭转损伤。

　　在实际应用场景中，这类C型吊钩可配套环链电动葫芦、钢丝绳电动葫芦使用，覆盖车间内机床工件转运、仓库重型货物堆垛、户外设备安装吊装等多种作业场景，模型的安装接口尺寸符合常规起重吊具的通用配套标准，不需要额外加工转接件即可完成装配。建模时对所有的锐边都做了倒圆角处理，既避免后续加工时出现应力集中，也能防止吊装作业中锐边切割吊索，降低吊索磨损断裂的风险。钩尖位置的厚度做了渐变处理，从钩身到钩尖逐步收窄，方便吊索快速挂入，同时钩尖的强度也能满足额定载荷下的受力要求，不会因为受载出现变形张开的问题。

　　整个模型的结构没有多余的装饰性特征，所有曲面与实体特征都服务于受力与装配需求，连接座上的侧向安装孔用于固定防脱挡板的销轴，可直接加装标准的弹簧式防脱装置，满足起重作业的安全规范要求。钩身的弧度经过反复调整，保证起吊时载荷的重心线与吊钩的竖直中心线重合，避免起吊后出现载荷倾斜、钩身受偏载的问题，偏载是吊钩使用过程中出现变形、断裂的主要诱因之一，建模时特意将钩身的承载最低点设置在连接座中心的正下方，保证载荷始终沿竖直方向传递到上部的起升机构。
