无人机挂载照明信号发射装置结构设计

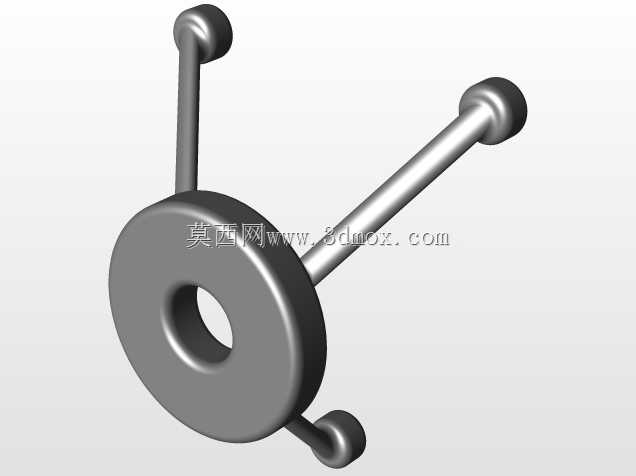

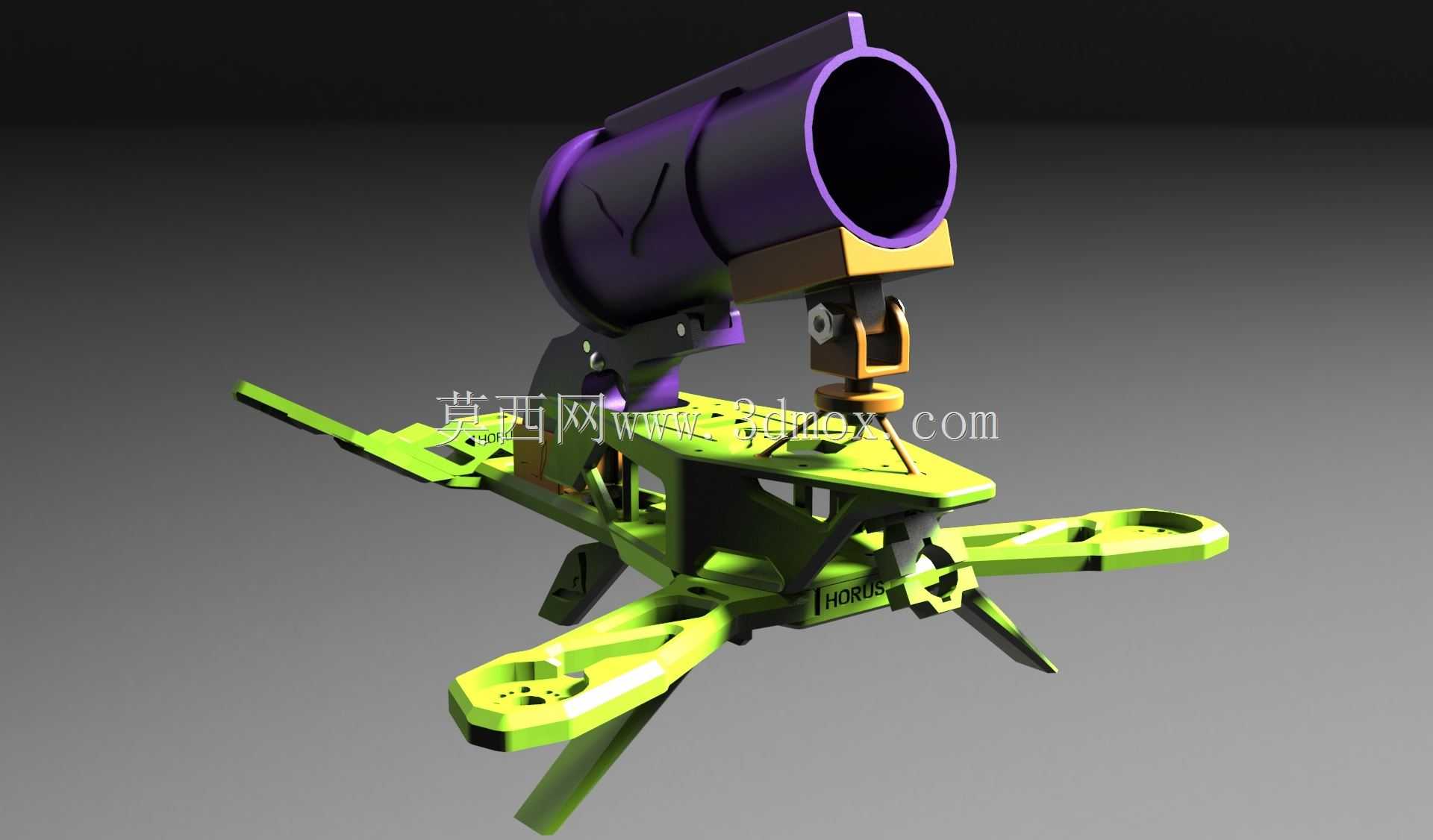

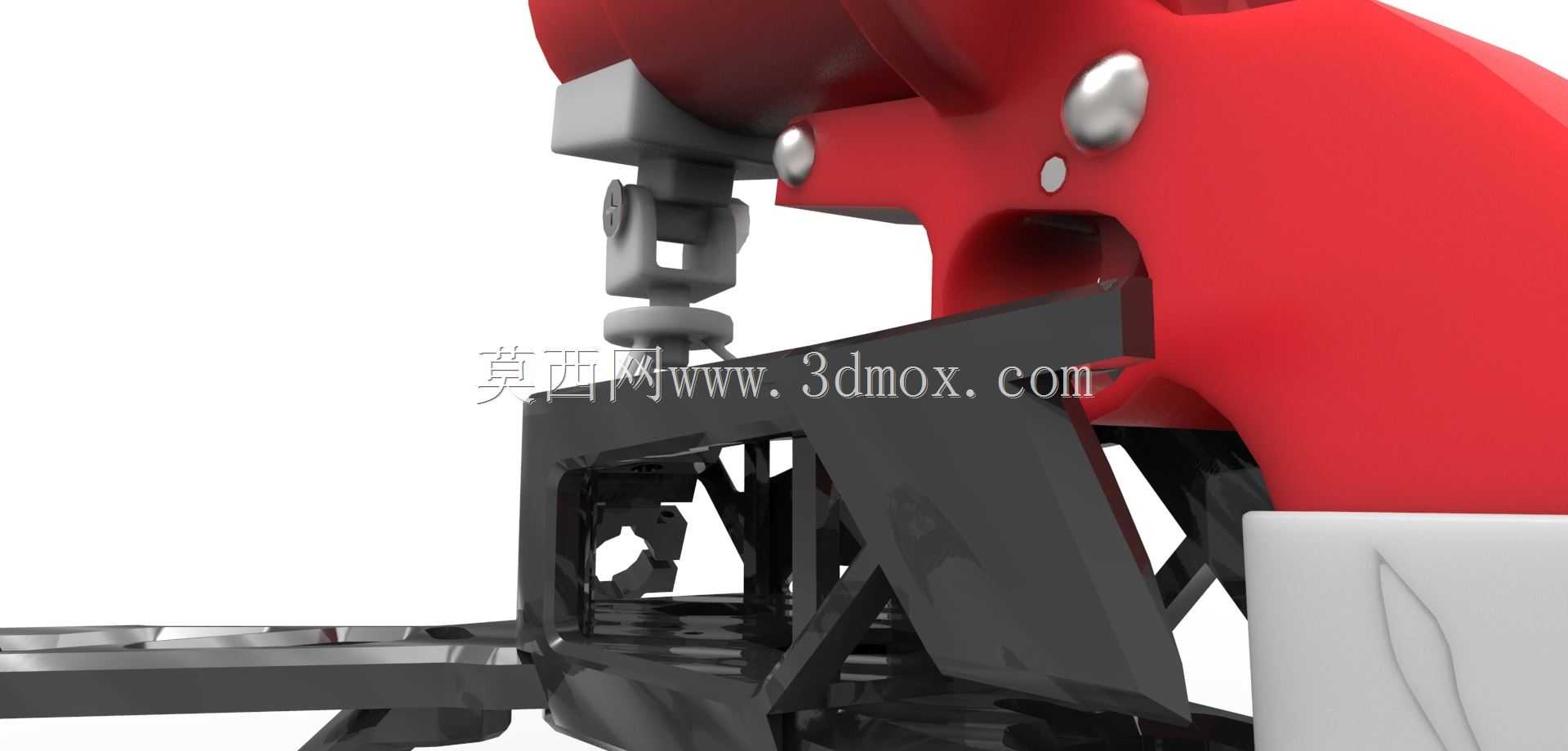

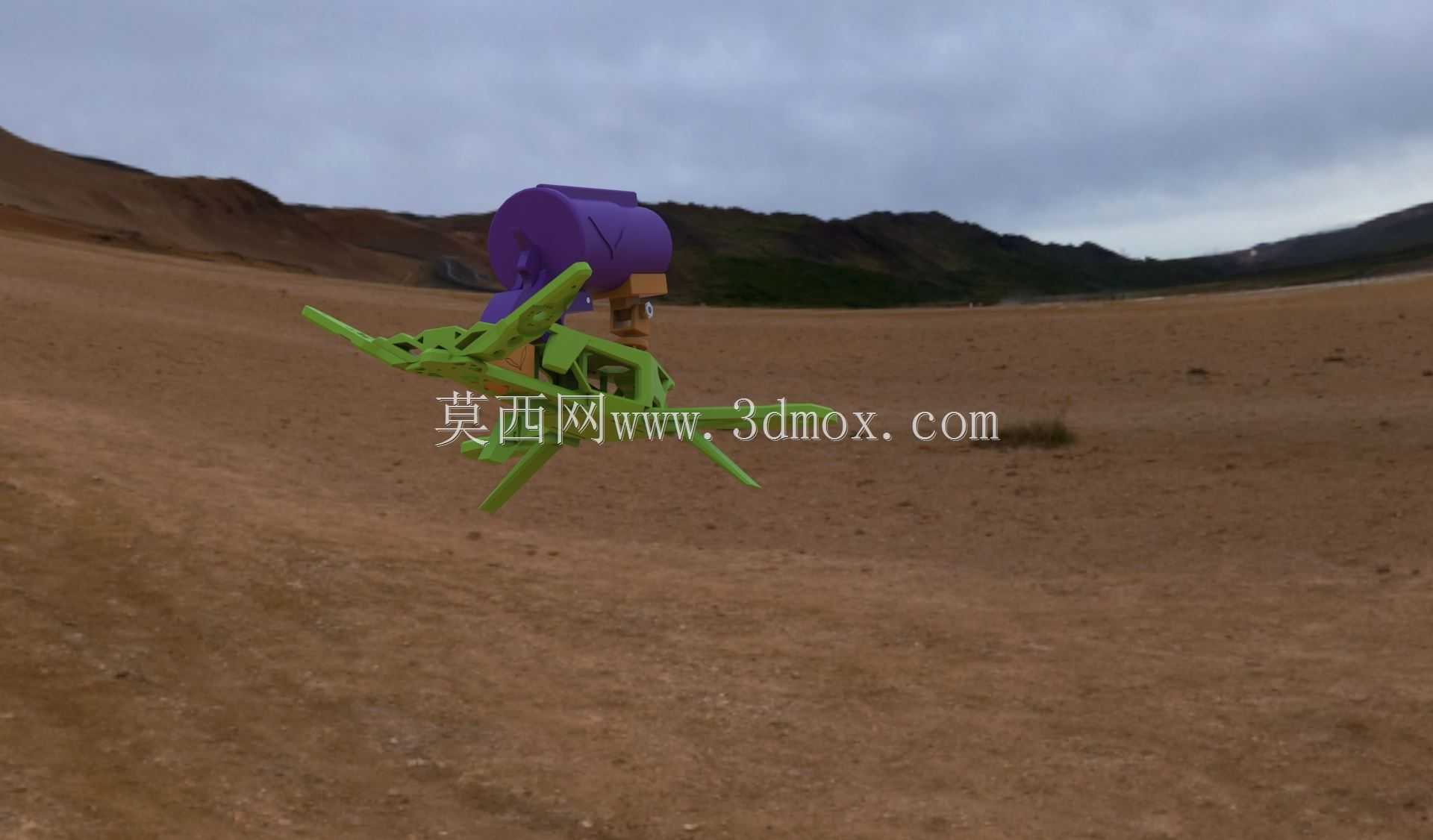

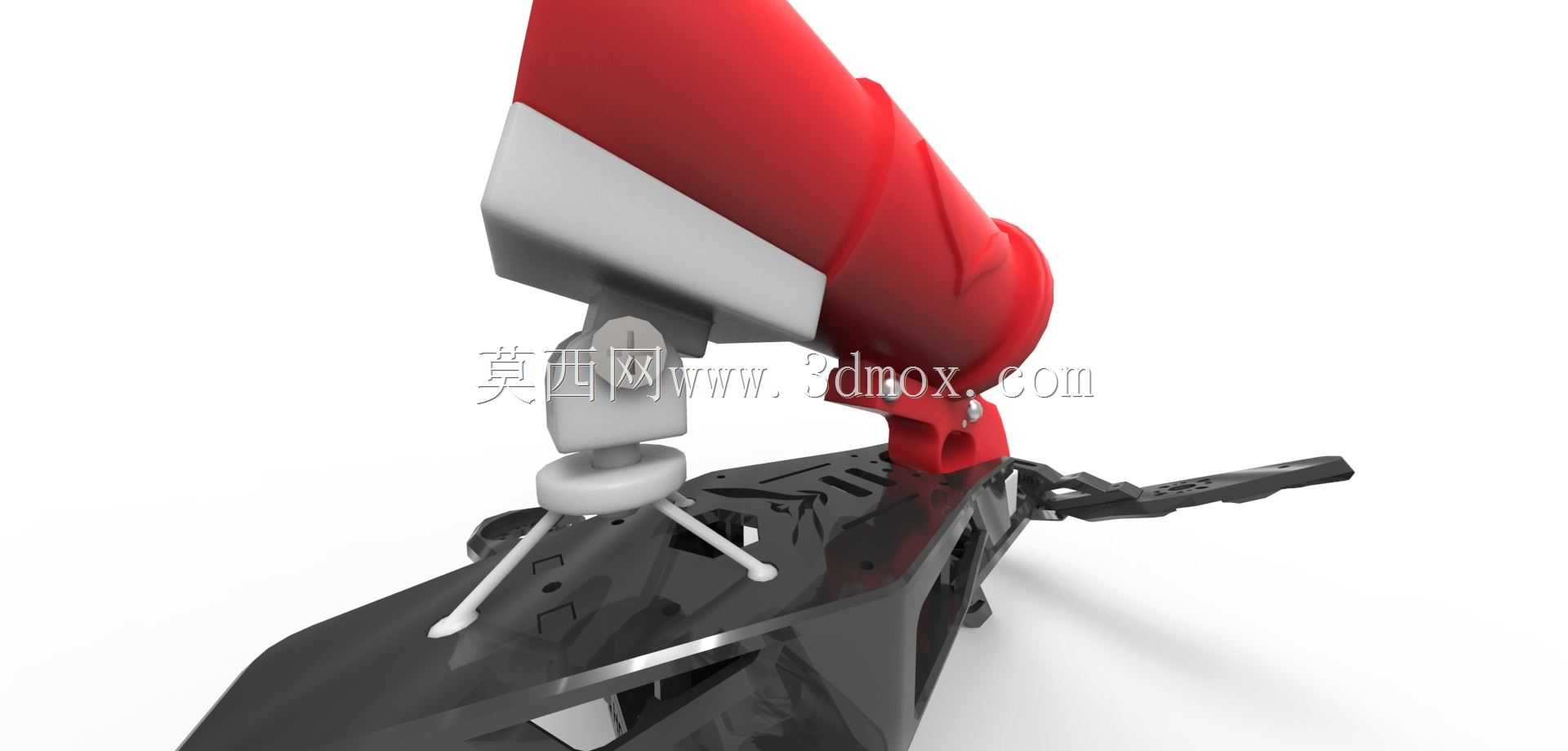

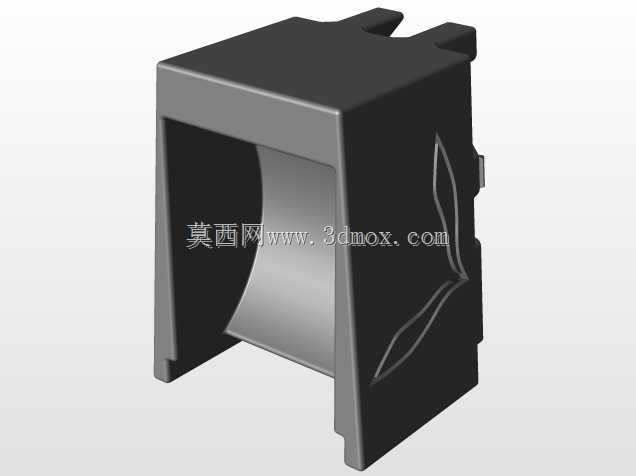

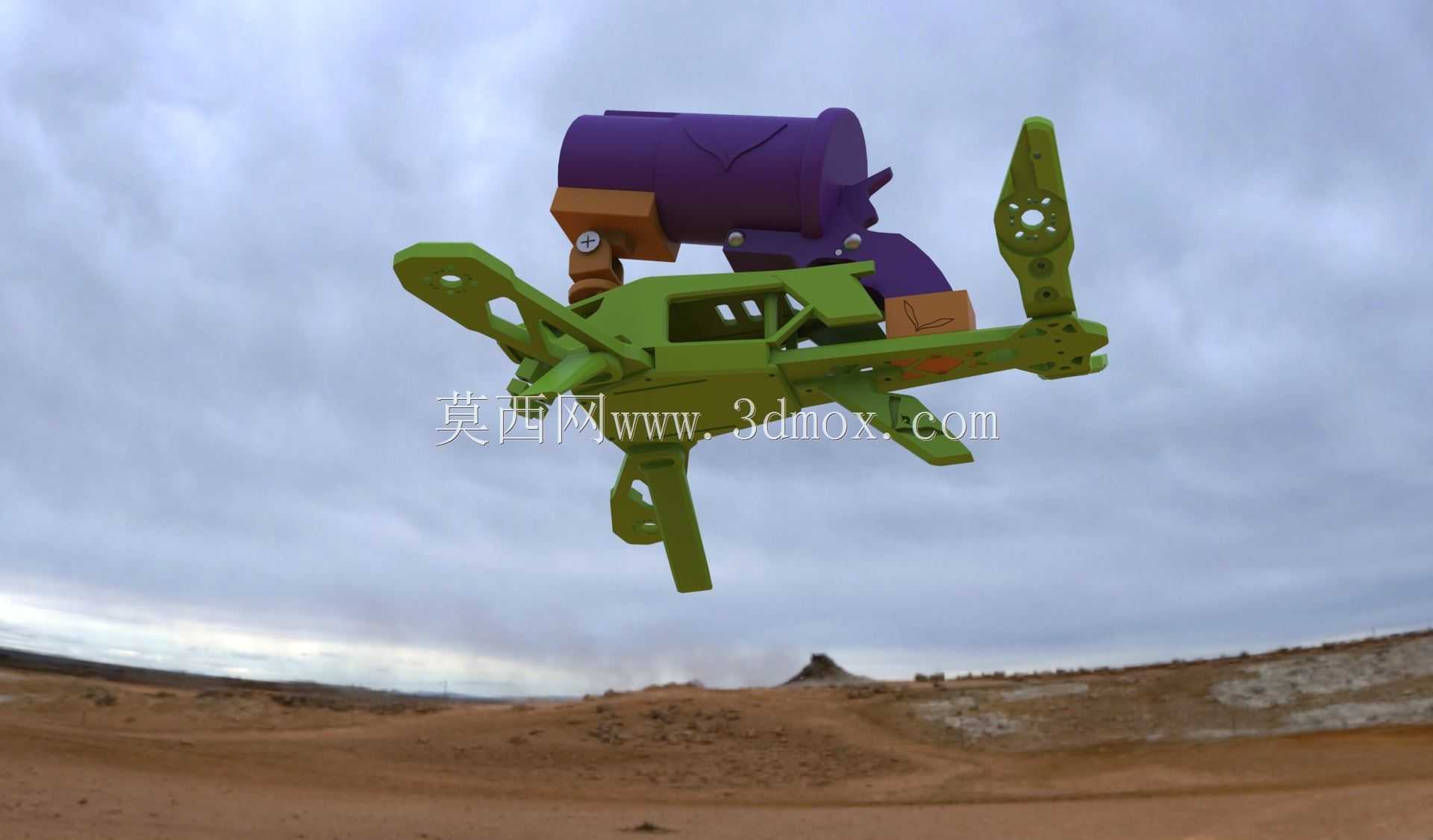

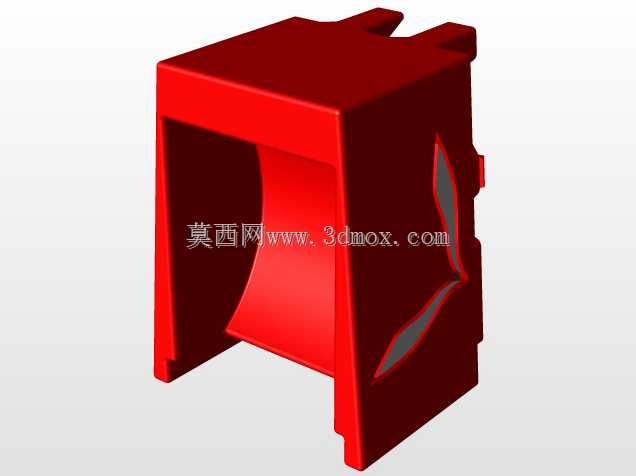

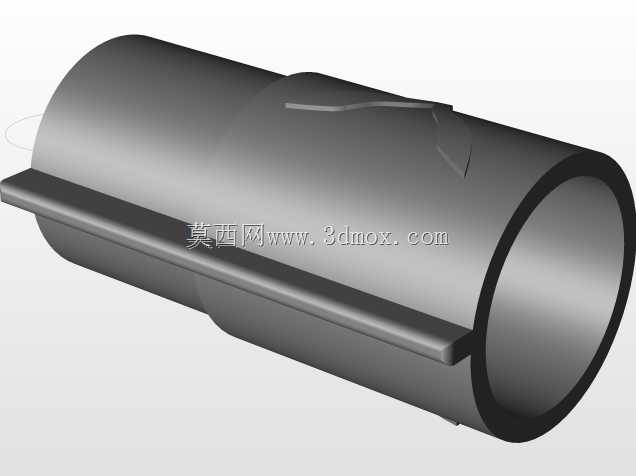

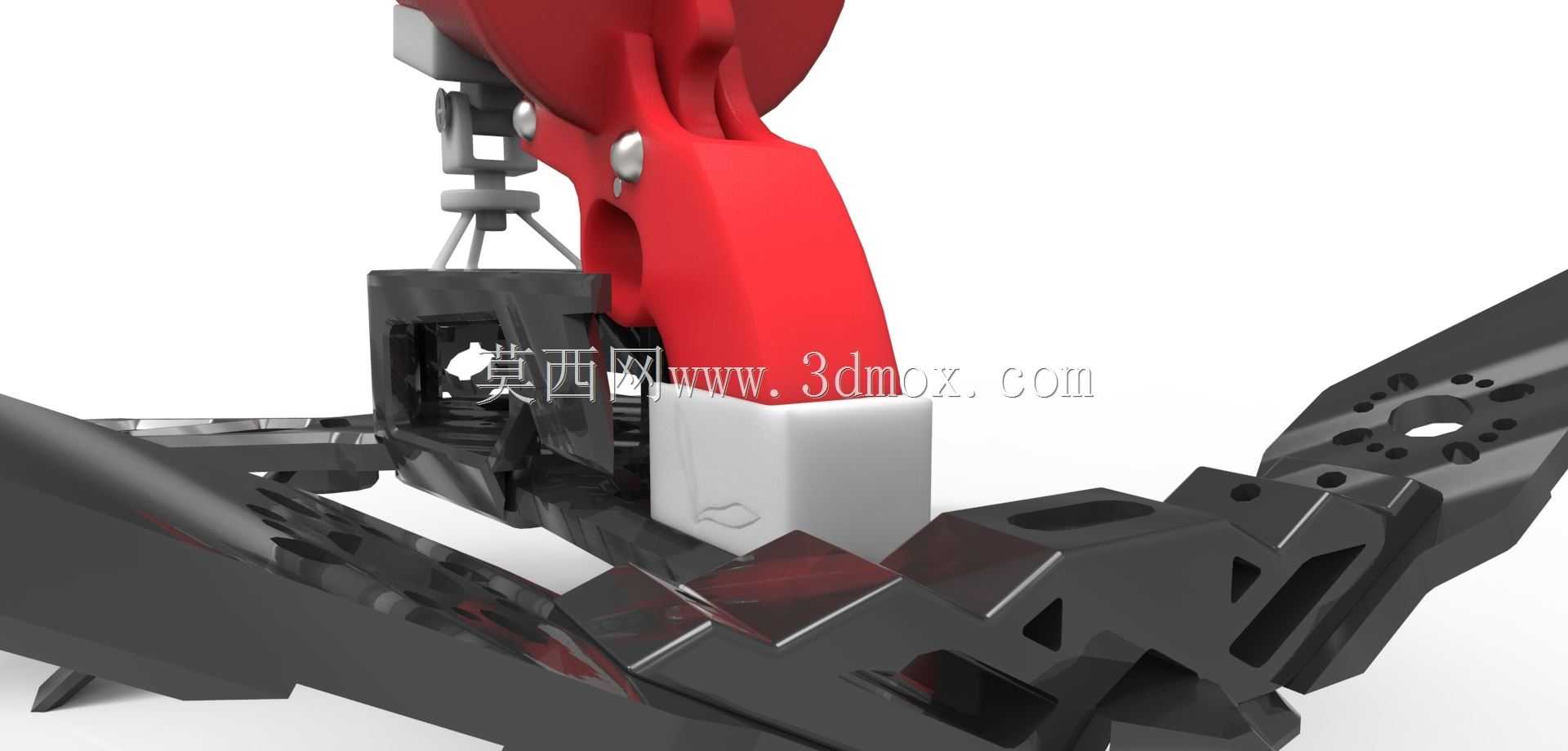

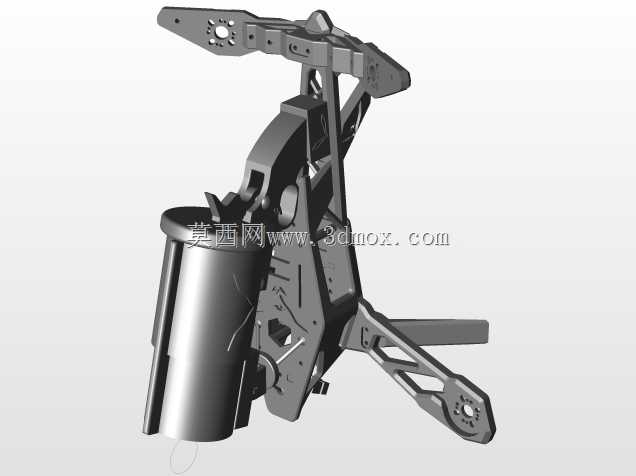

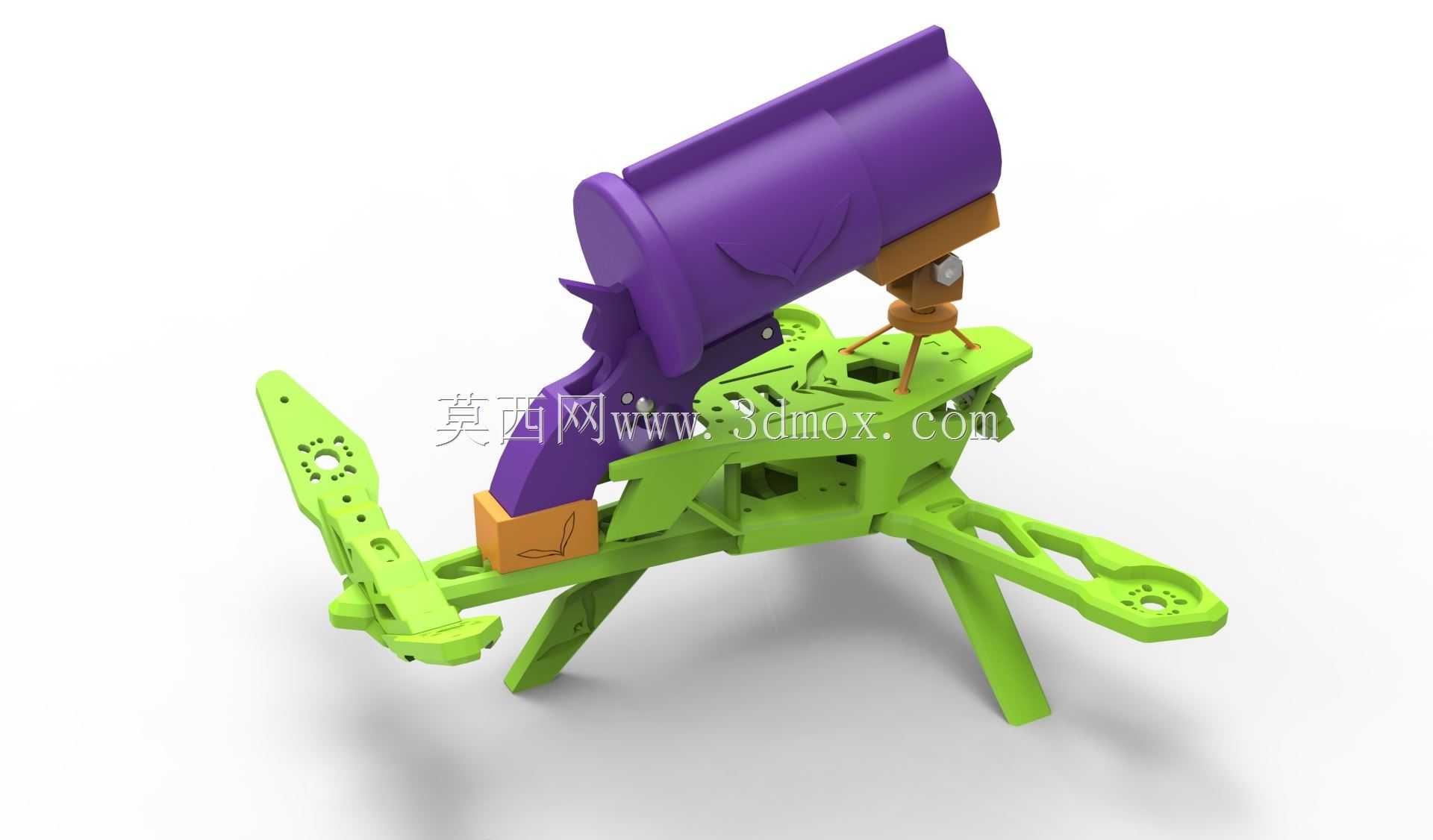

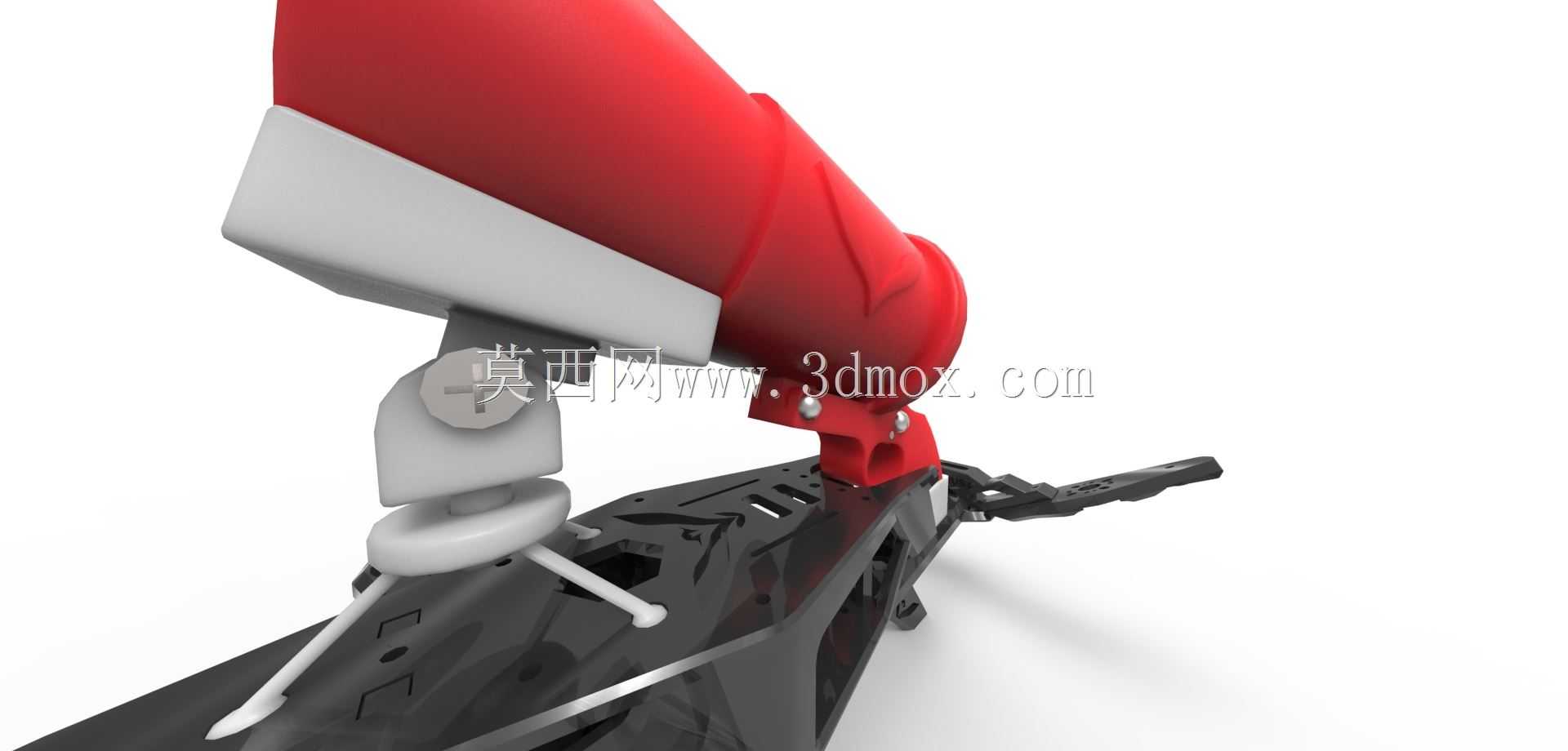

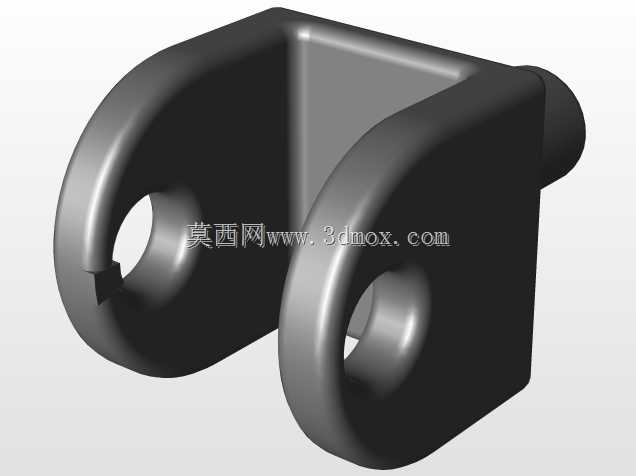

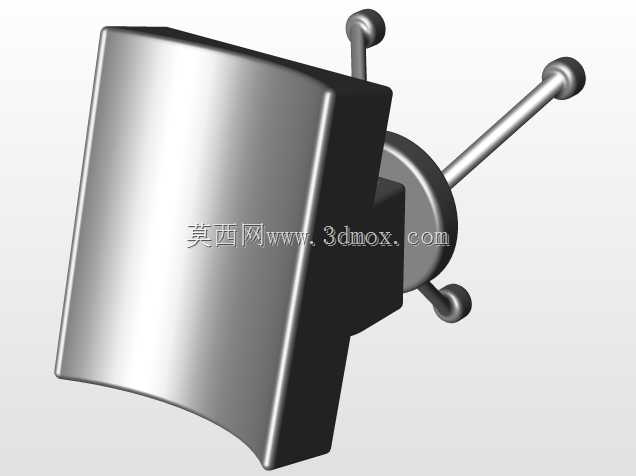

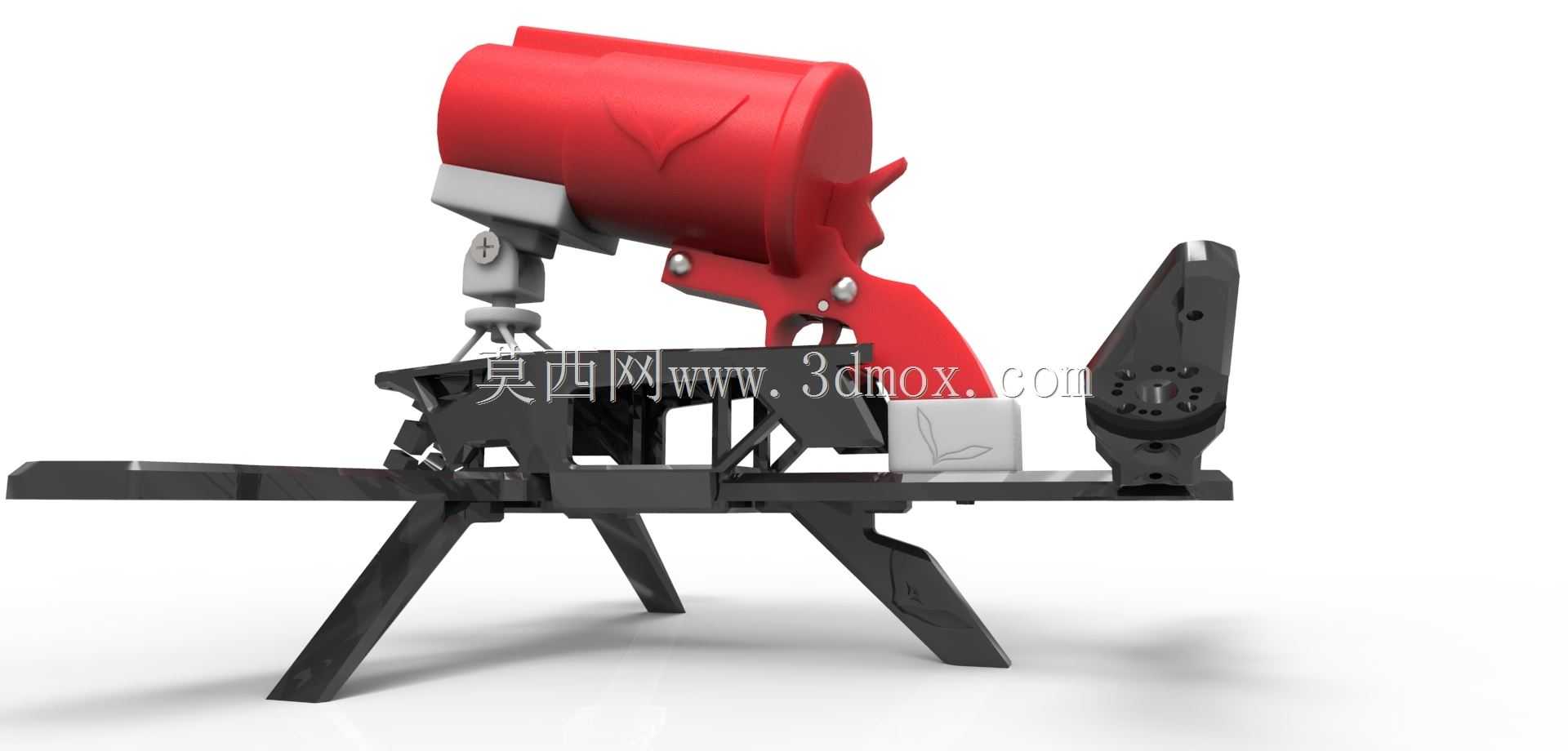

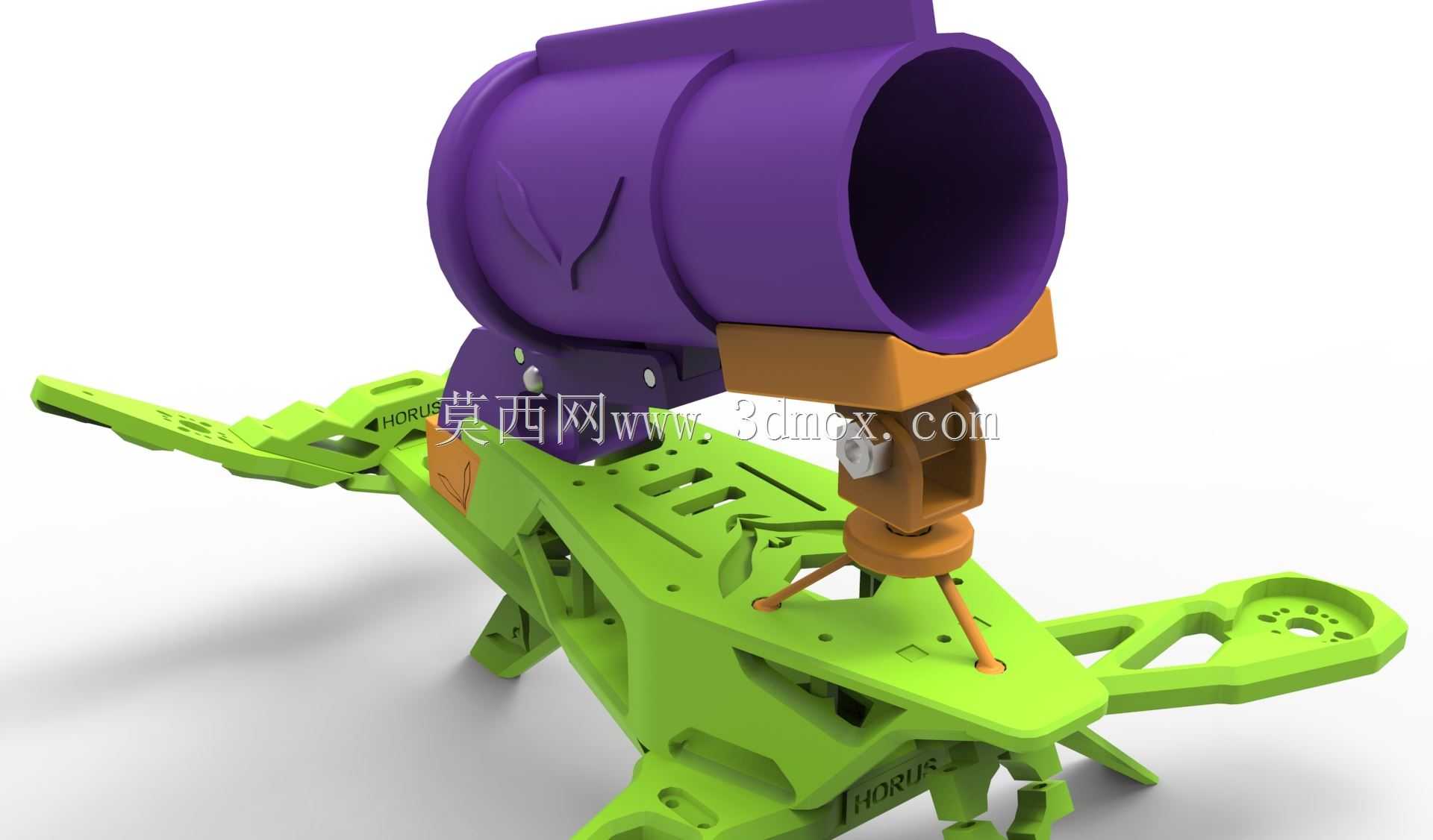

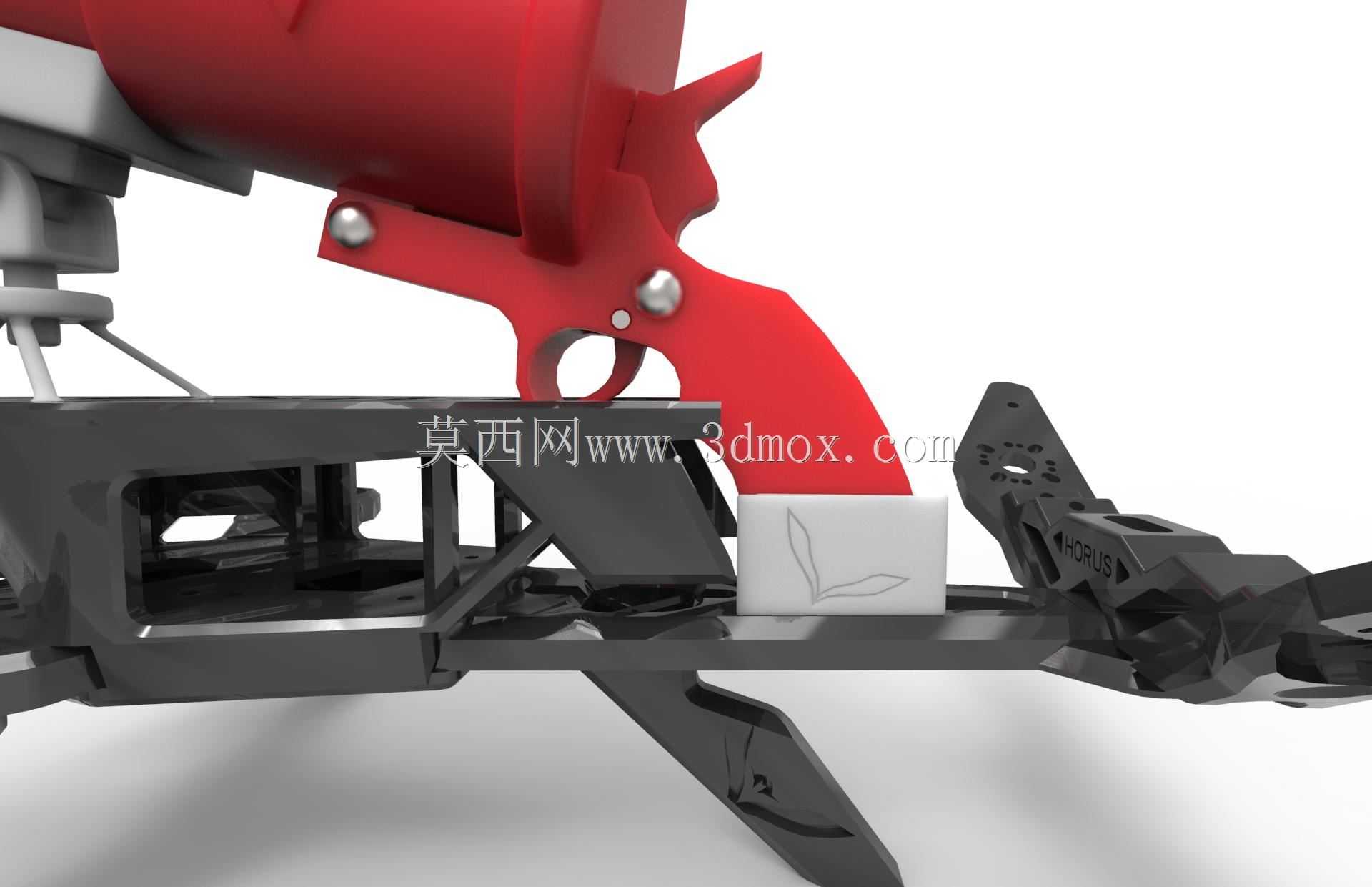

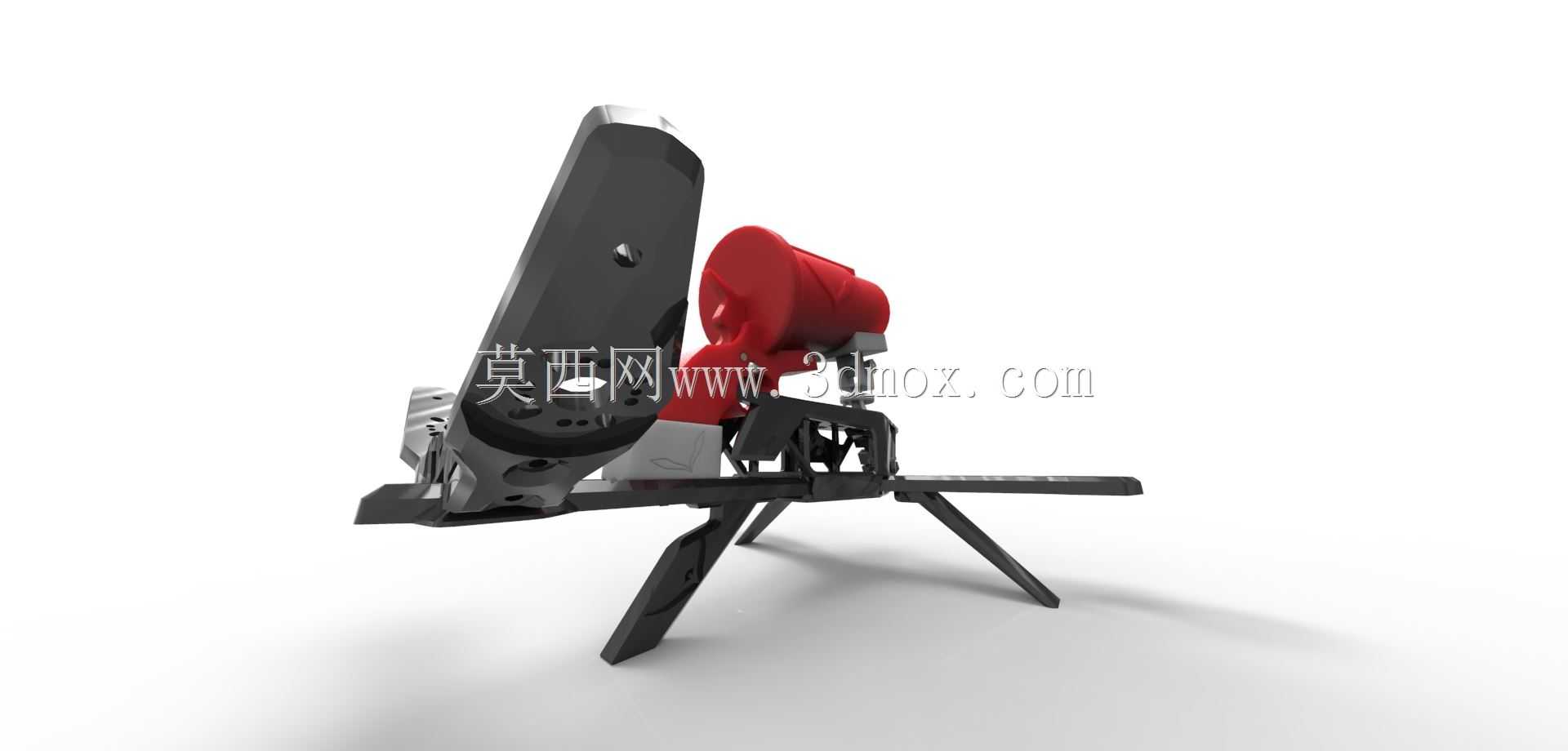

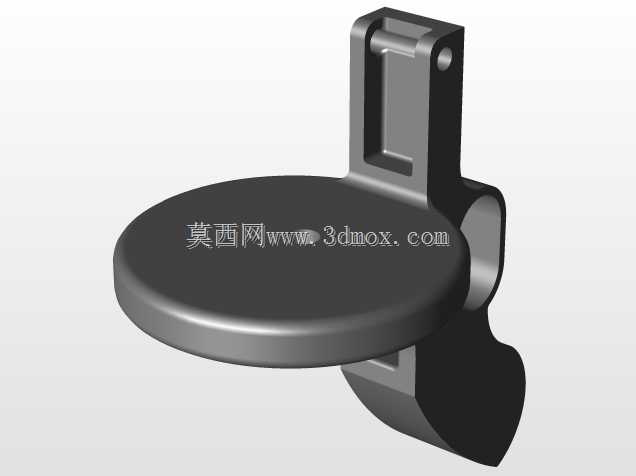

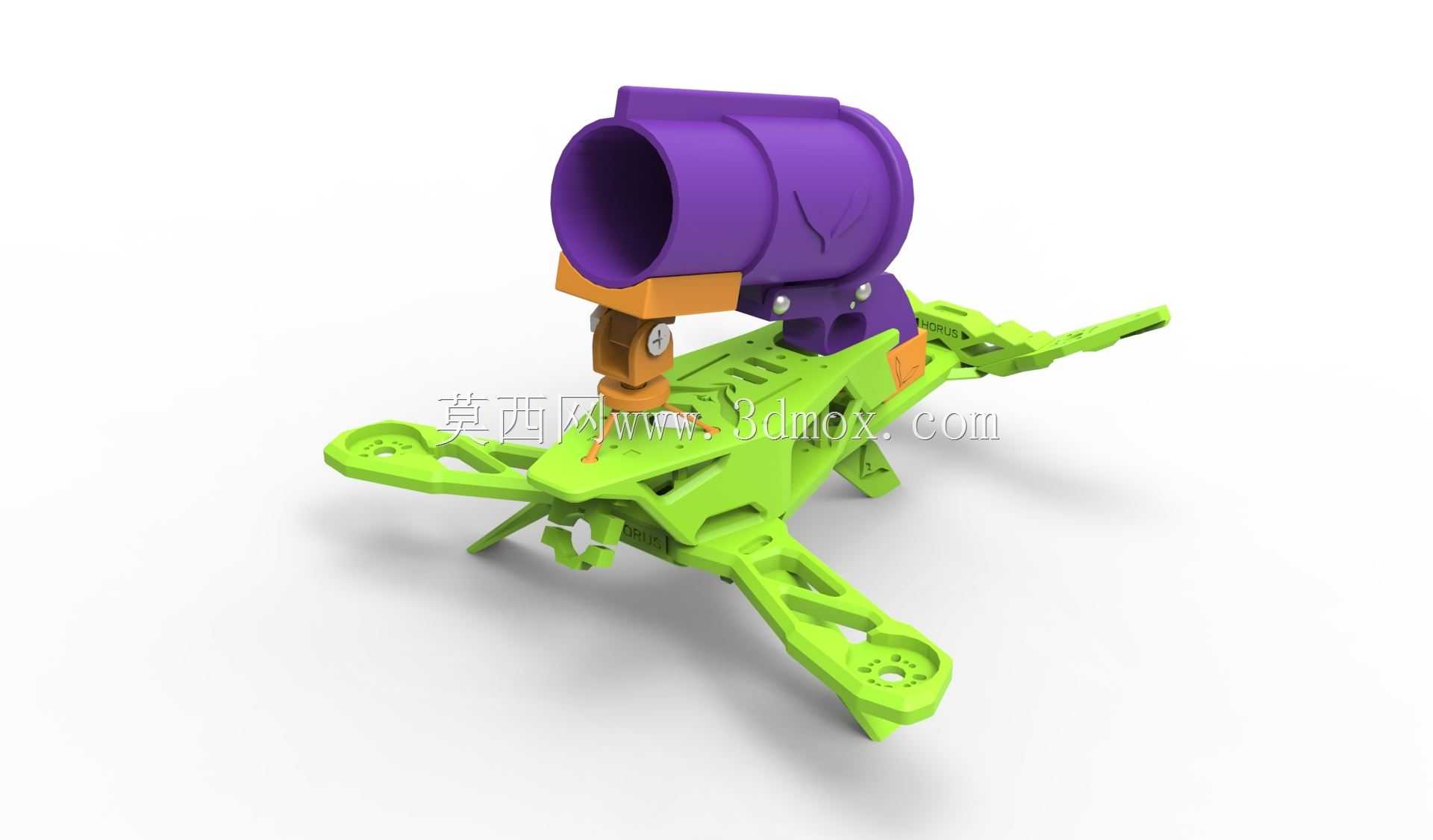

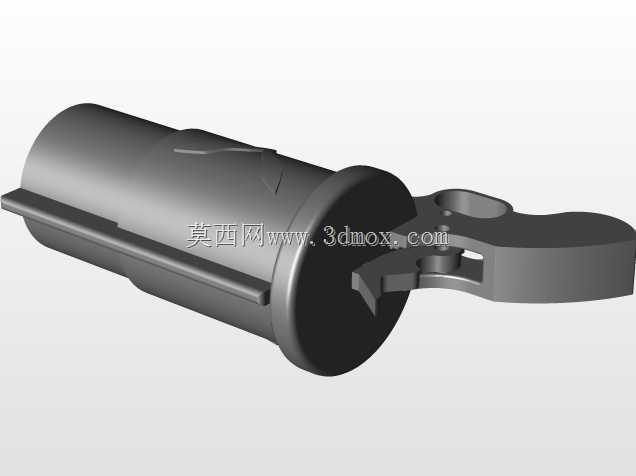

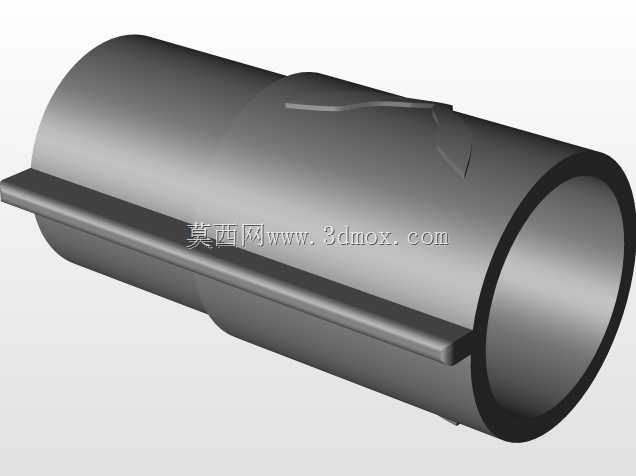

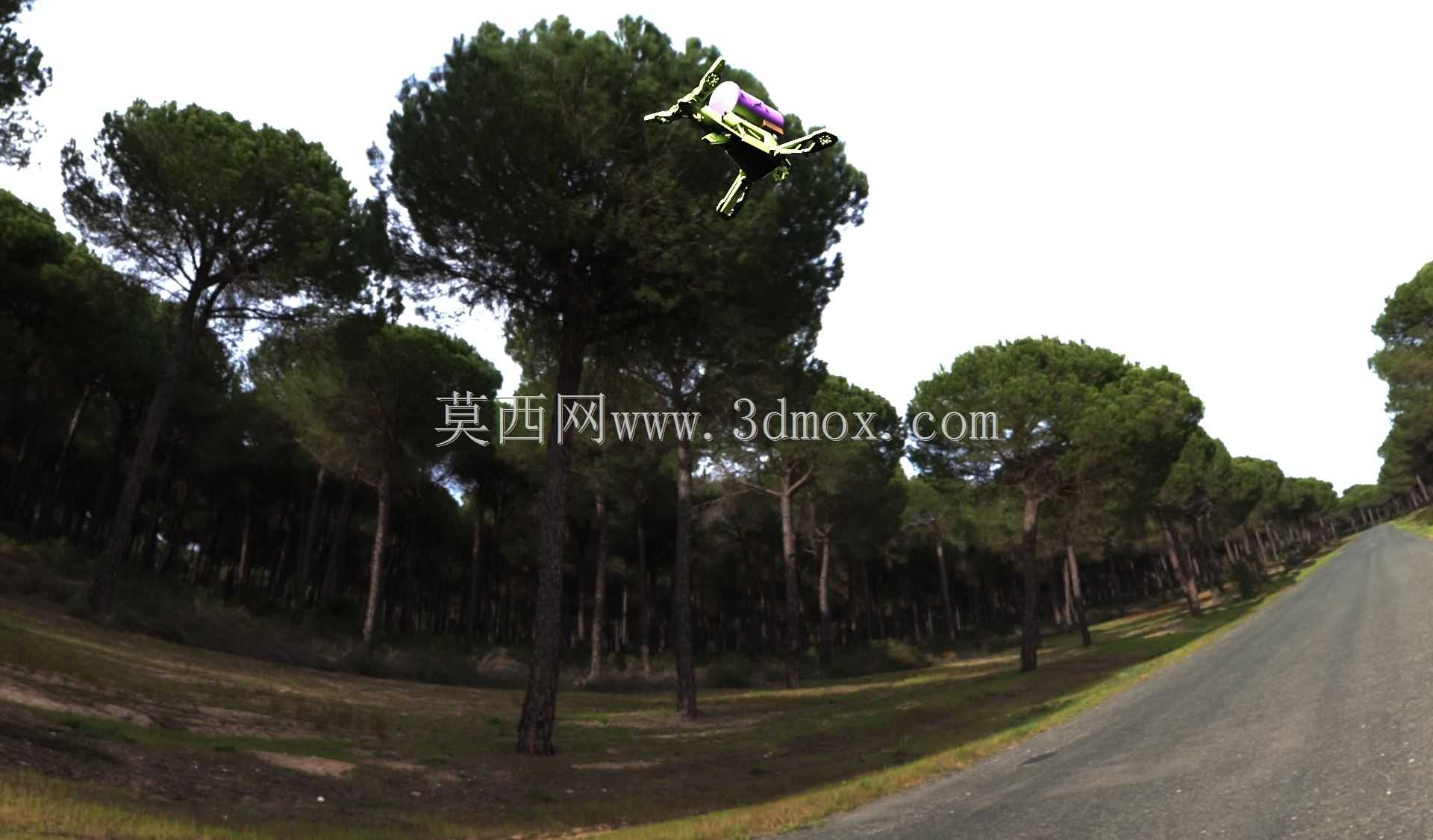

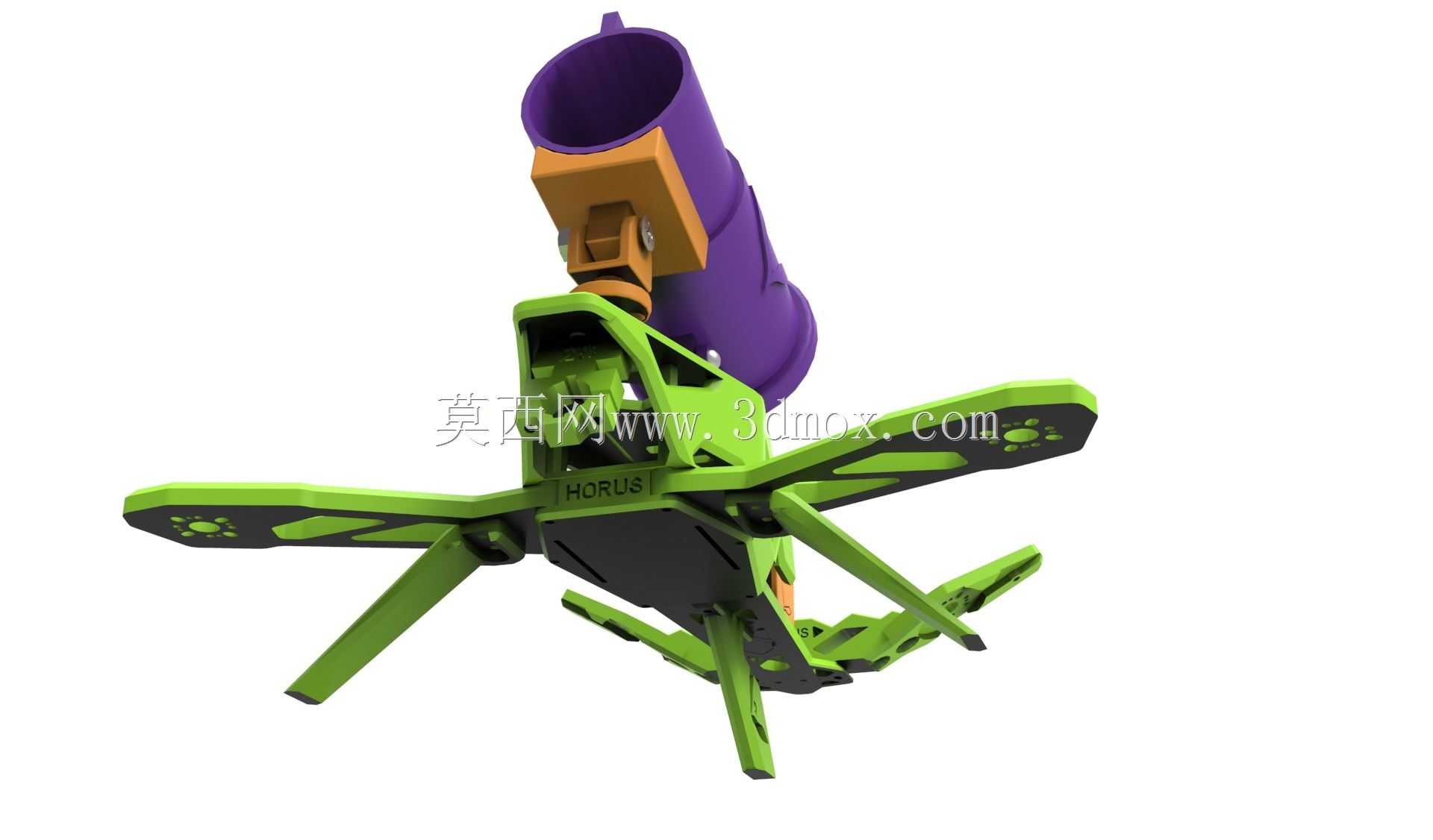

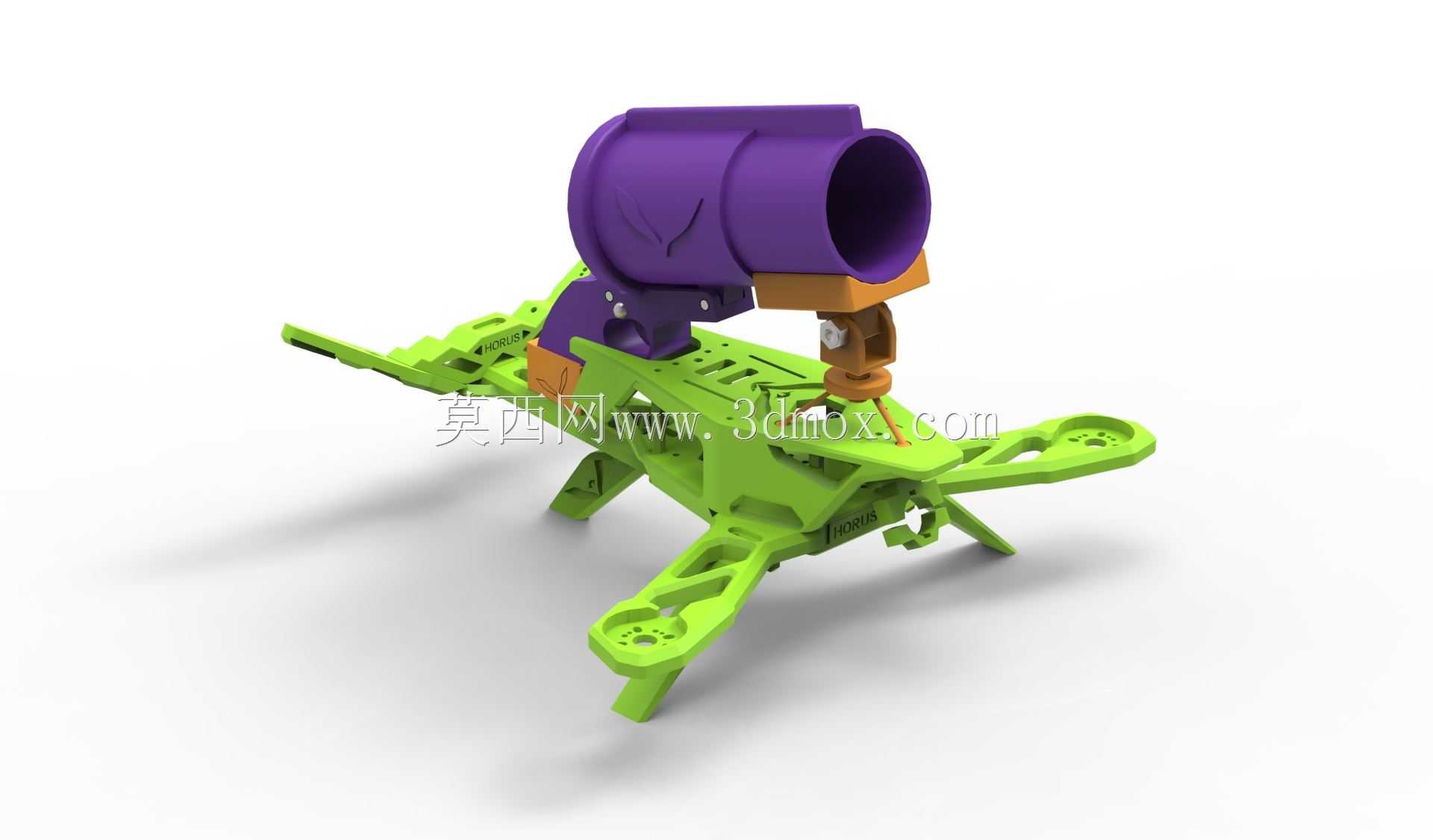

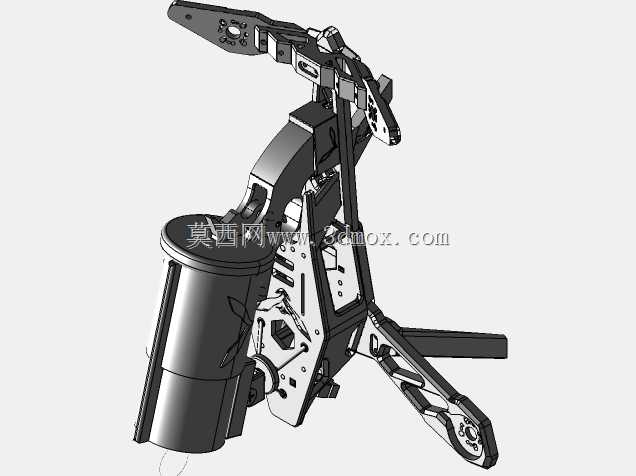

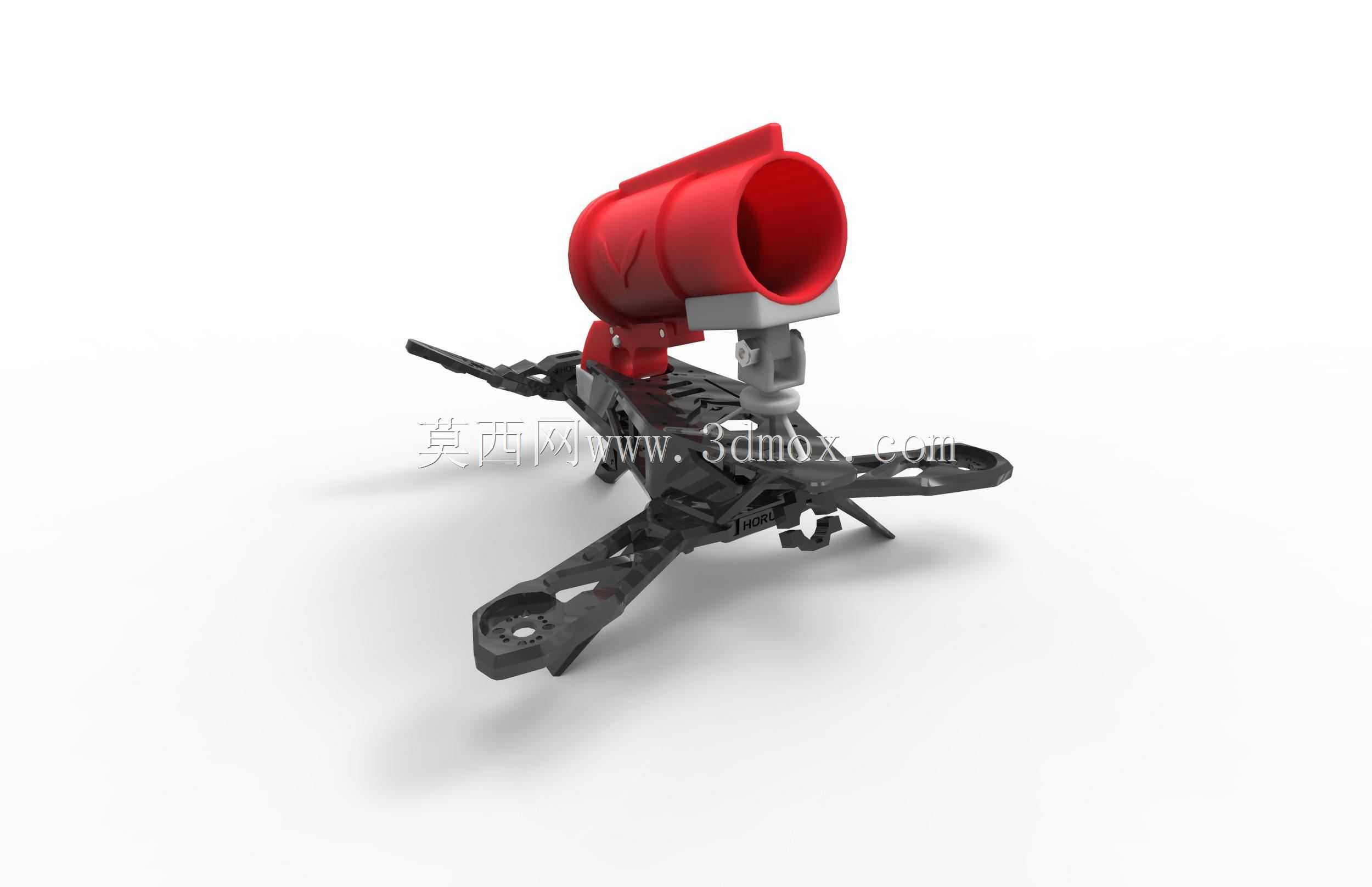

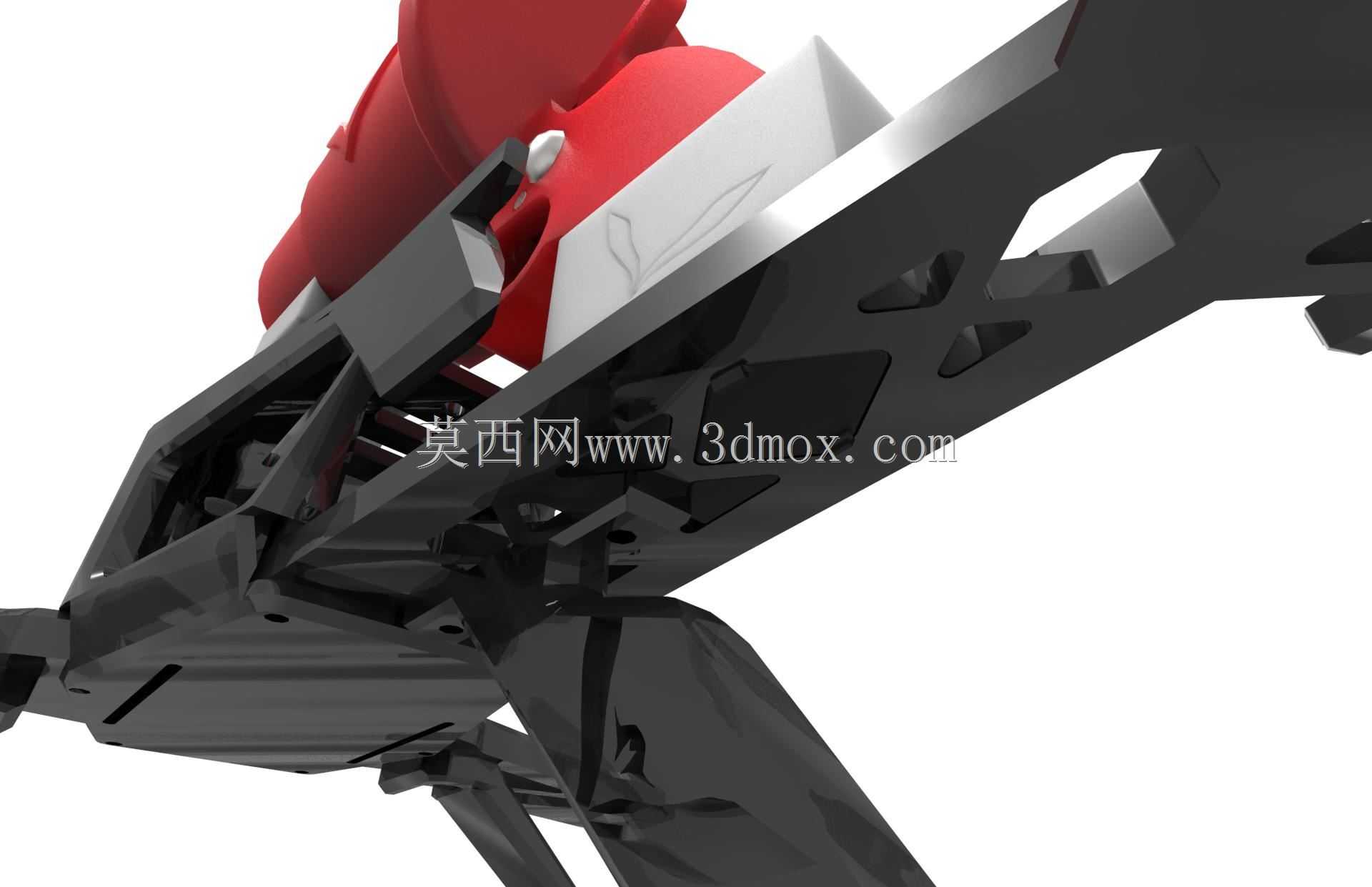

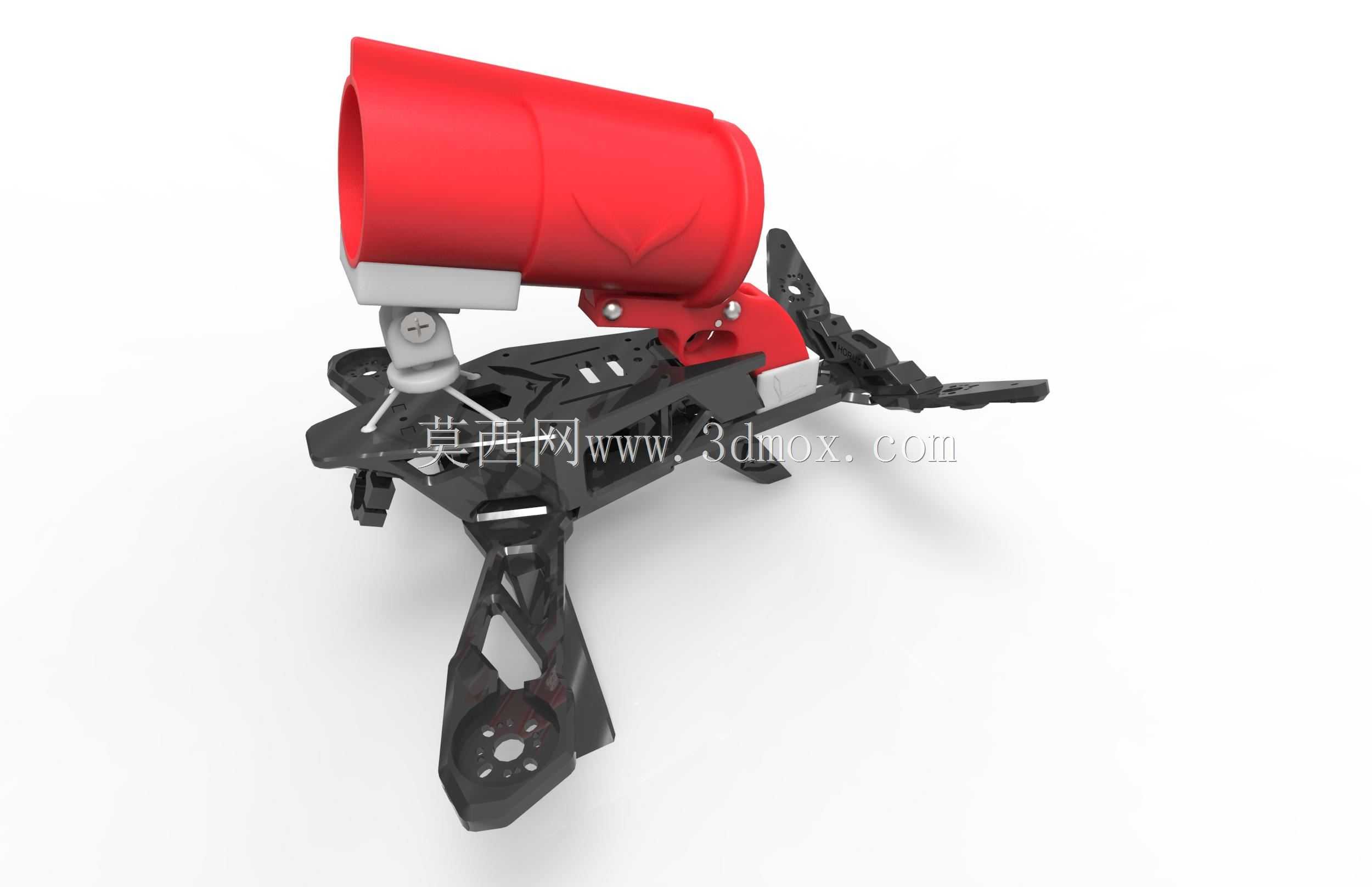

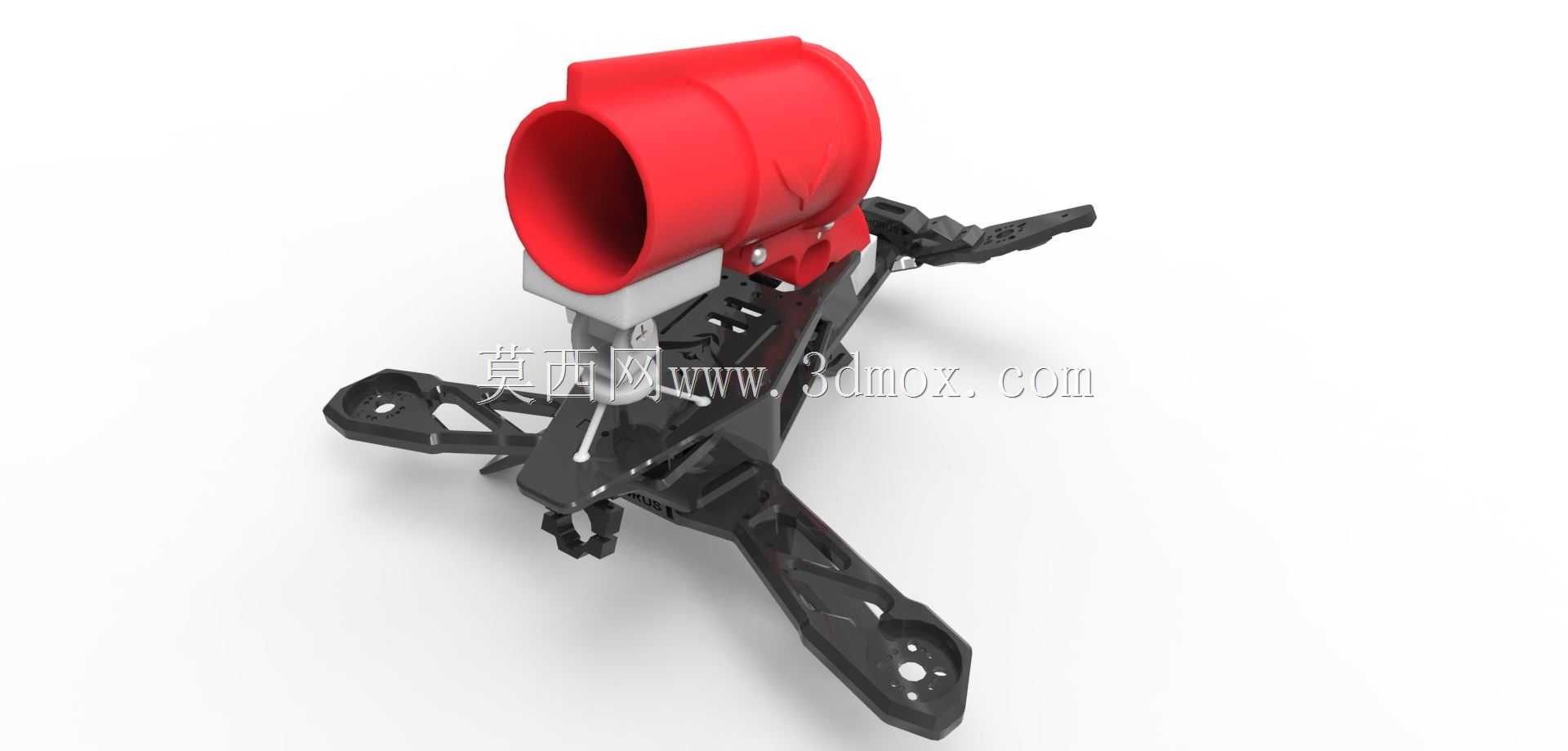

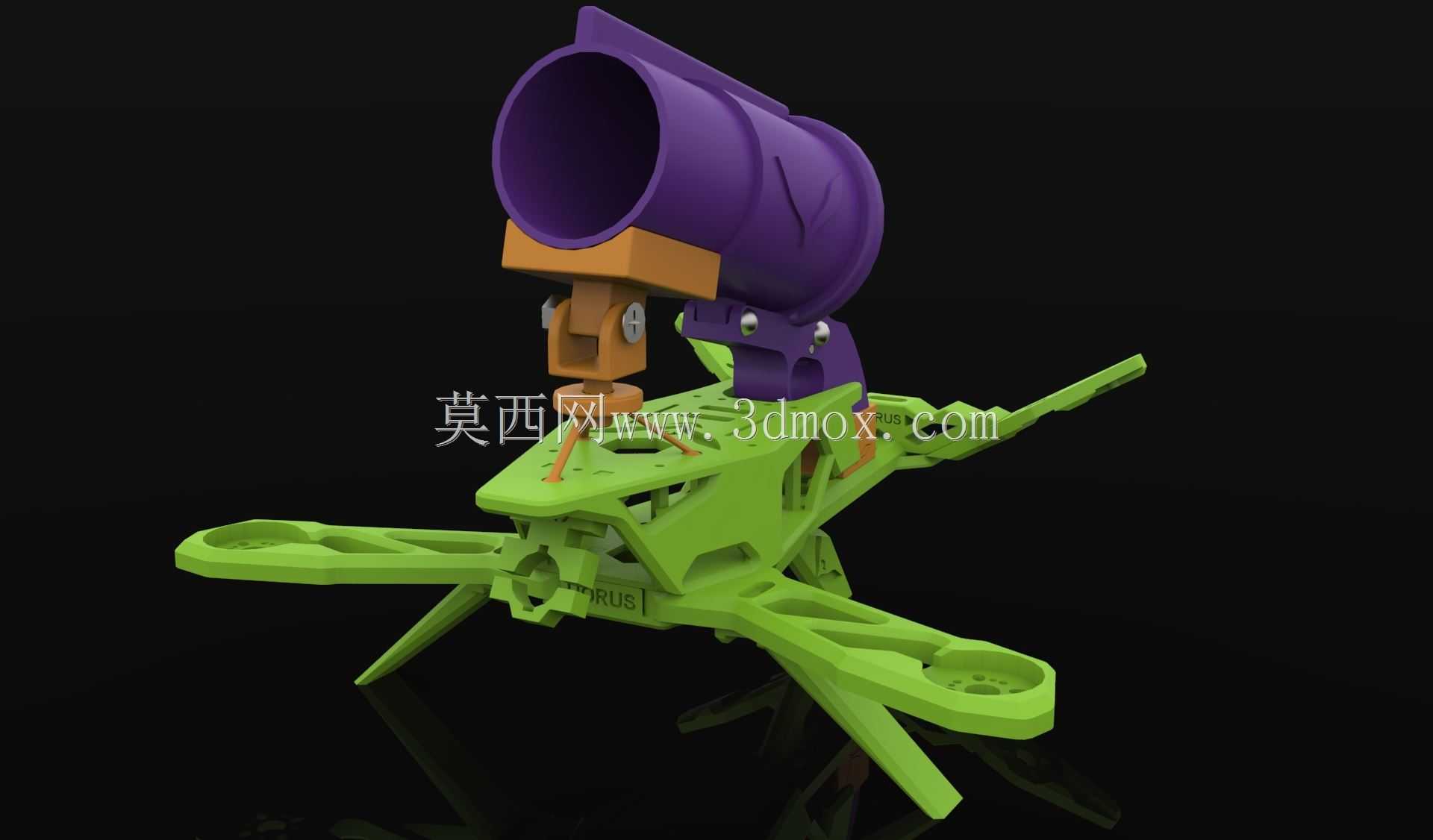

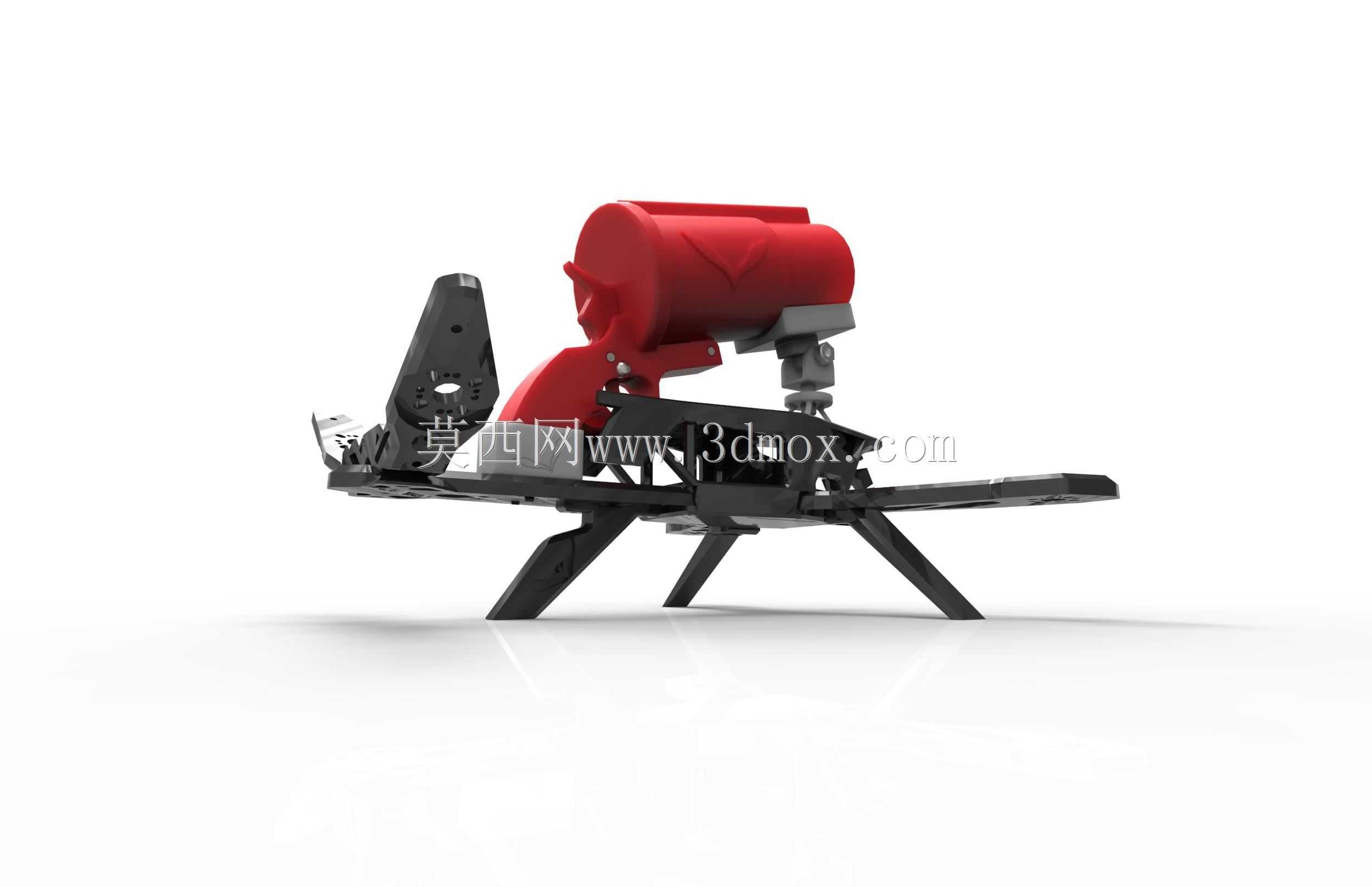

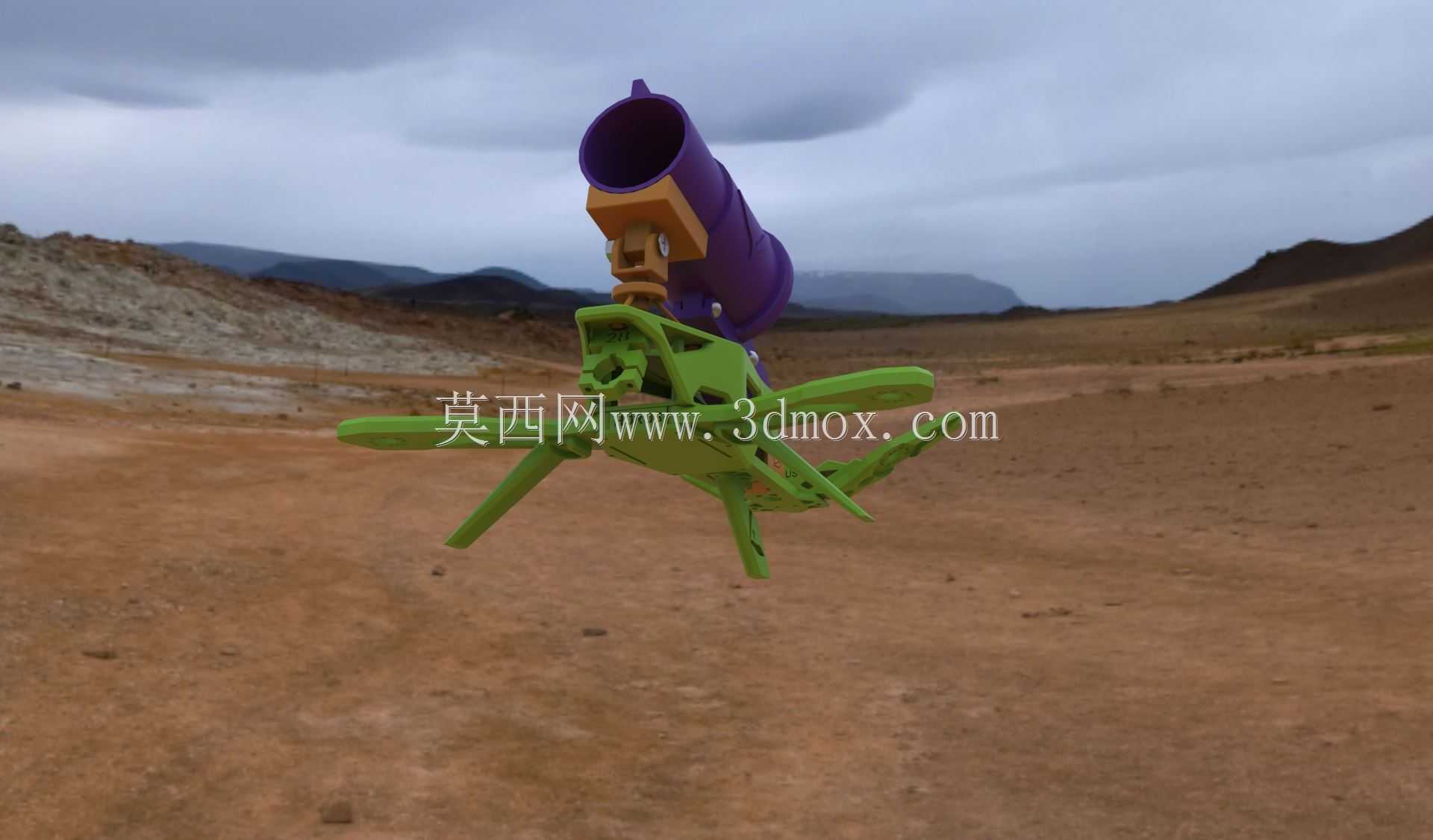

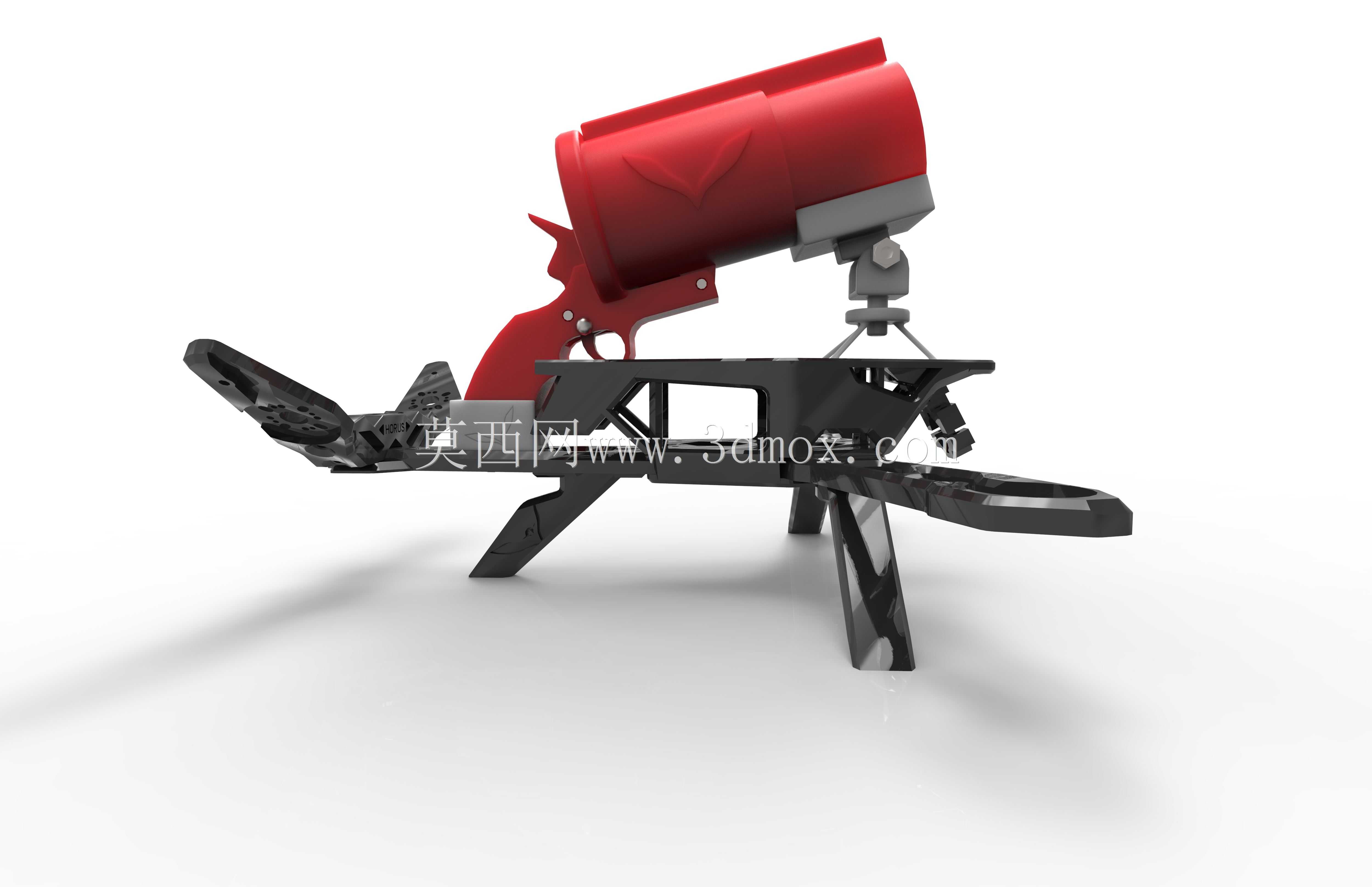

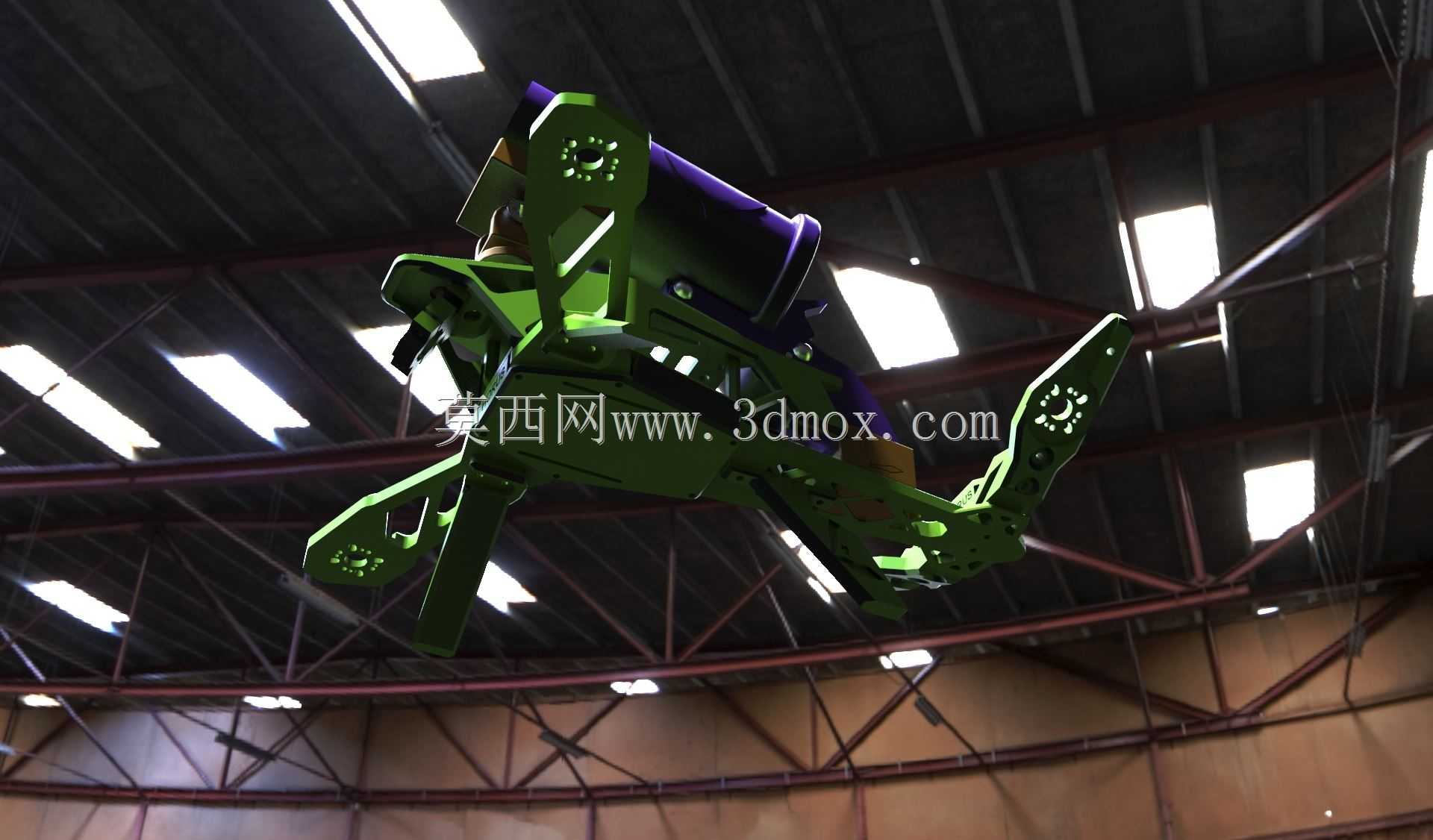

这款挂载式照明信号发射装置，主要适配中小型多旋翼无人机平台，核心作用是在应急搜救、野外作业场景下，为地面或空中目标提供强光定位信号，区别于常规武器类发射结构，该装置仅用于信号传递，不具备杀伤功能。从结构设计逻辑来看，装置整体分为发射筒主体、俯仰调节云台、挂载连接基座三个核心部分，发射筒采用大口径圆柱腔体设计，可适配直径1英寸的标准照明弹，腔体尾部预留击发触发模块安装位，前端做了扩口导向处理，避免照明弹出筒时出现卡滞偏差。俯仰调节云台采用单轴铰接结构，搭配阻尼锁紧旋钮，可实现0到90度的俯仰角度调节，满足垂直向上发射的使用要求——垂直发射的照明弹能在高空停留更长时间，信号覆盖范围更广，方便远距离搜救人员快速定位待援区域。挂载连接基座采用快拆式镂空结构，直接适配无人机机身顶部的标准挂载螺孔，整体做了轻量化镂空处理，在保证结构强度的前提下尽可能降低自重，减少对无人机续航负载的影响，基座两侧延伸出的支撑臂可分散发射时的后坐力，避免发射瞬间的冲击力导致无人机飞行姿态失稳。实际作业场景中，搭载该装置的无人机可飞抵人员无法快速抵达的复杂地形区域，比如山地密林、洪涝灾区上空，在发现待援目标后，垂直发射照明弹，强光信号可在数公里范围内被观测到，同时搭配无人机自身的图传设备，可实时回传现场画面，引导地面救援力量精准抵达目标位置。设计过程中重点考量了发射时的后坐力缓冲，发射筒与云台连接位置设置了橡胶缓冲垫，抵消击发瞬间的冲击力，同时整体重心经过配平计算，挂载后无人机的重心偏移量控制在允许范围内，不会影响正常飞行操控。装置的外形尺寸经过严格控制，发射筒长度、基座宽度均适配主流中小型无人机的挂载边界，不会遮挡无人机的GPS天线、图传天线以及避障传感器，保证无人机原有功能不受挂载设备的干扰。结构上所有外露连接部位均做了圆角处理，避免安装过程中划伤操作人员，同时减少飞行过程中的风阻，发射筒外部的加强筋结构既提升了筒体的结构强度，也能在飞行过程中起到一定的导流作用，降低风阻对飞行稳定性的影响。
