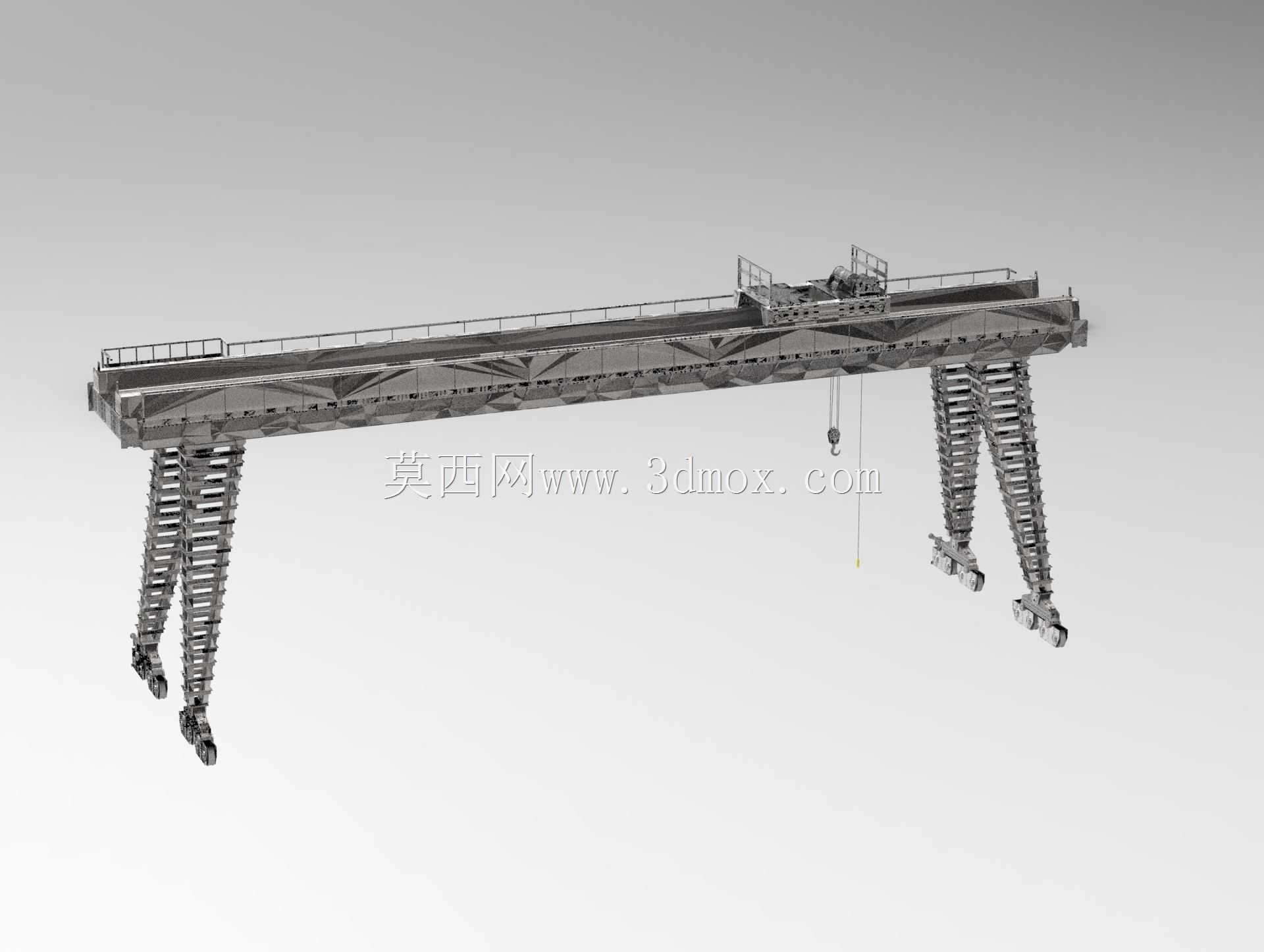

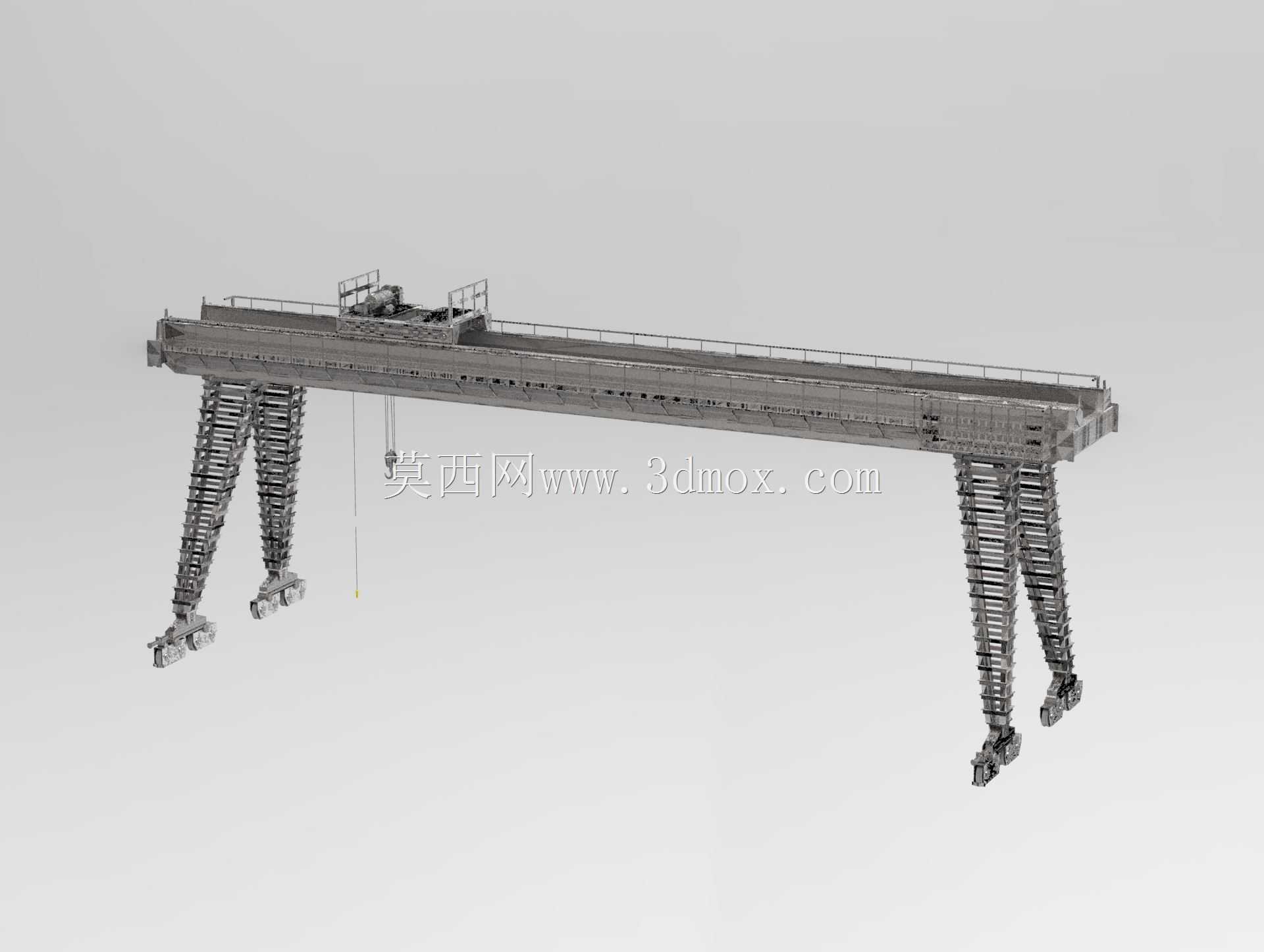

双梁门式起重设备工业级三维结构模型

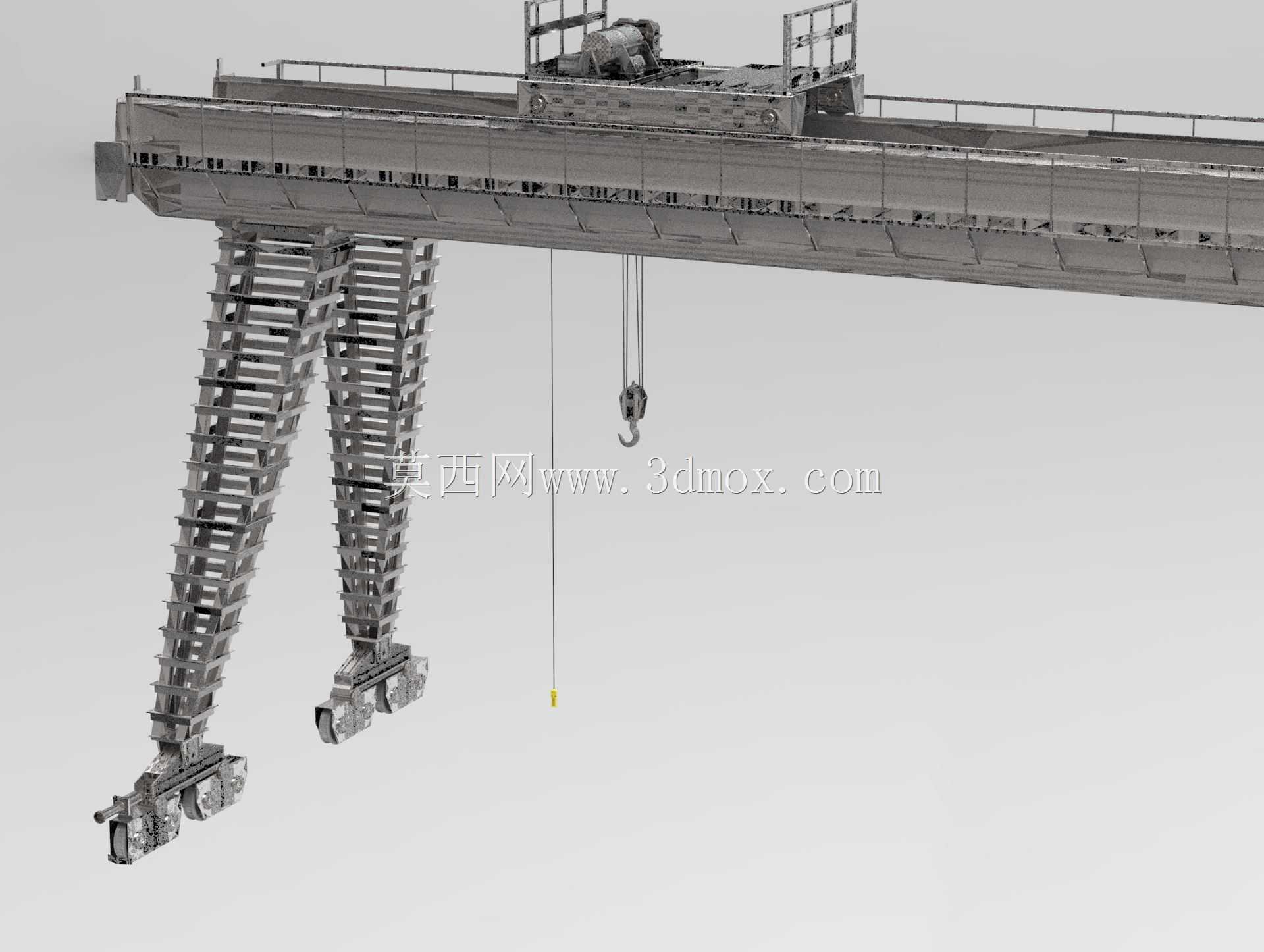

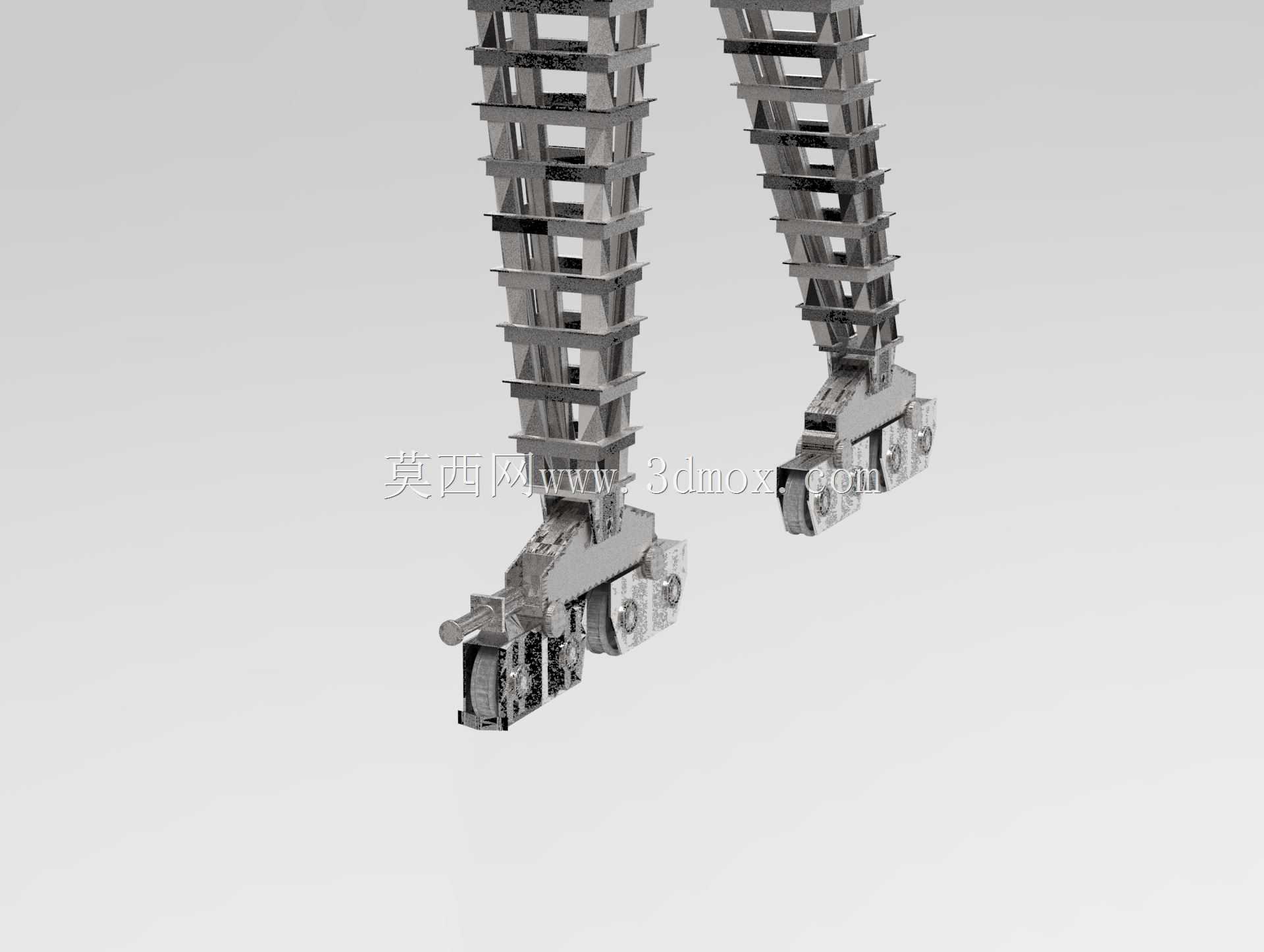

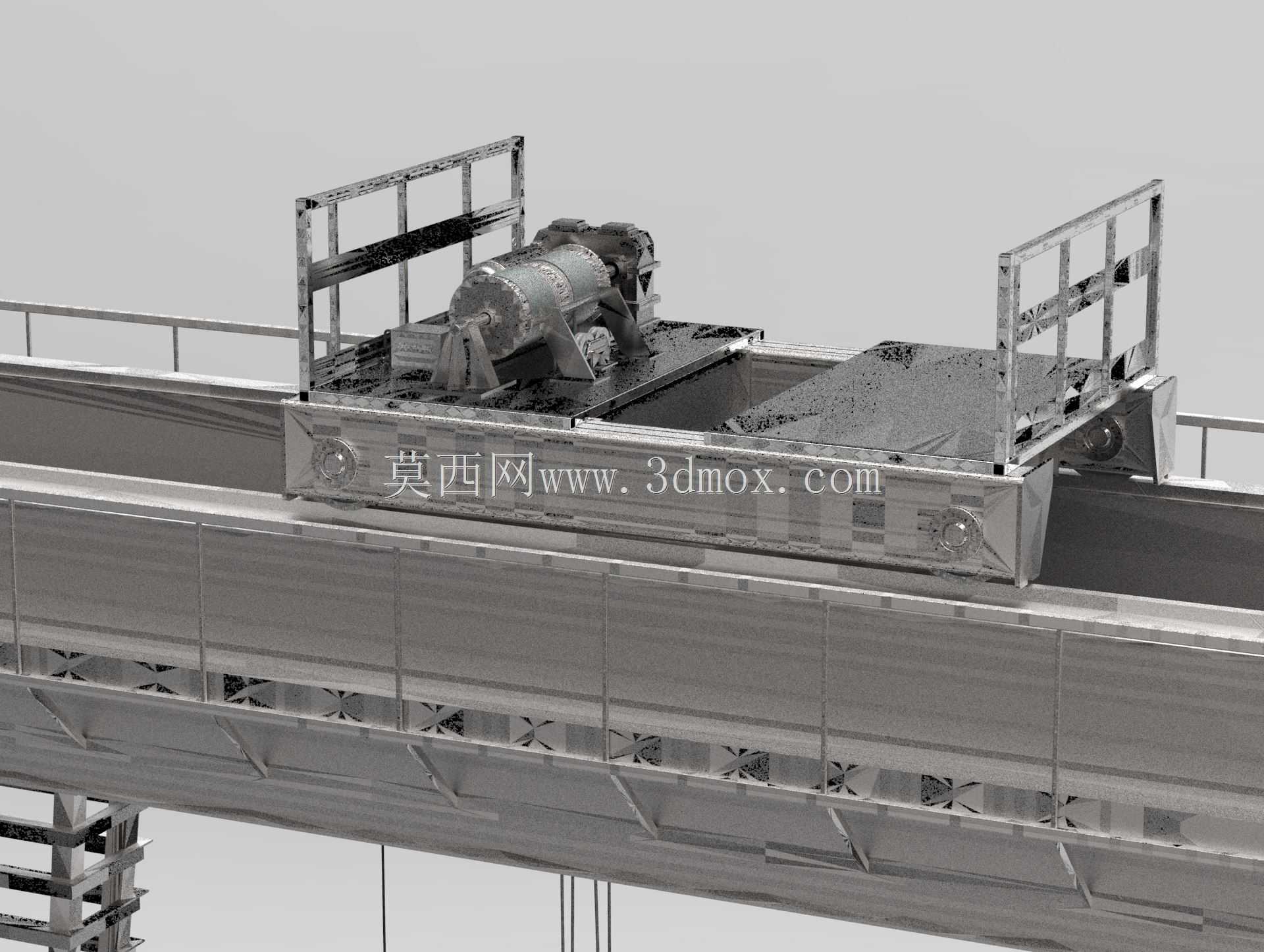

这款双梁门式起重设备的三维结构模型，完整还原了大跨度重型起重装备的真实构造，可覆盖露天货场、港口码头、铁路货站、大型钢结构预制场、重型装备制造厂区等多类户外作业场景的应用需求，能够完成大吨位重型货物的垂直起升与长距离水平转运作业，解决露天场景下无固定厂房承重结构无法部署大吨位起重设备的痛点。从实际用途来看，该设备可承担集装箱装卸、重型钢构件转运、大型工程设备部件移位、批量建材堆垛等作业任务，相比单梁门式起重设备，其承载能力更强、作业跨度更大，能够适配单批次数十吨级重物的吊装转运需求，作业过程中可沿地面铺设的轨道实现整机纵向移动，配套的起重小车可沿主梁轨道完成横向移动，搭配起升机构的吊钩升降动作，可覆盖矩形作业范围内任意点位的物料调度，无需额外铺设复杂的架空承重轨道，场地适配性更强。从功能特性来看，该模型还原的设备采用双主梁结构设计，主梁为箱型焊接构造，具备足够的抗弯抗扭刚度，可承受大吨位载荷下的结构形变，两侧支腿采用桁架式结构设计，在保证整体结构强度的前提下有效降低设备自重，减少对地面轨道的载荷压力，支腿底部配置行走轮组，可适配不同规格的起重轨道，行走机构配套制动装置，可在作业过程中实现精准停靠，避免大风天气下设备出现滑移风险；主梁上方的起重小车集成起升卷扬机构、行走驱动机构，起升机构配套钢丝绳缠绕系统与吊钩组，可实现重物的平稳升降，避免起吊过程中出现大幅晃动。从设计思路来看，该设备的结构设计充分考虑户外作业的复杂工况，整体结构采用对称式布局，保证两侧支腿受力均匀，主梁的拱度设计符合重载起重设备的力学要求，可抵消额定载荷下主梁的下挠形变，保证小车运行过程的平稳性；支腿与主梁的连接节点采用高强度螺栓连接加焊接补强的设计，既方便运输过程中的分体拆装，又能保证作业过程中整体结构的连接刚性，电气布线沿主梁内侧与支腿内部的走线槽布置，可避免户外日晒雨淋对线路造成的老化损伤。从外形尺寸与安装边界来看，该设备的跨度可根据实际作业场地需求调整，常规适配跨度覆盖20米至50米区间，起升高度可根据堆垛需求配置10米至30米的起升行程，安装时需在作业场地两侧铺设平行的起重轨道，轨道基础需做硬化处理以承载设备自重与起吊载荷的总压力，设备运行区域需预留足够的安全距离，避开周边高压线路、固定建筑等障碍物，轨道两端需设置限位挡块，防止设备运行超出轨道范围引发安全事故，整体安装无需搭建架空厂房结构，可大幅降低重型起重作业的场地建设成本。
