卧式氨储存承压罐体结构设计

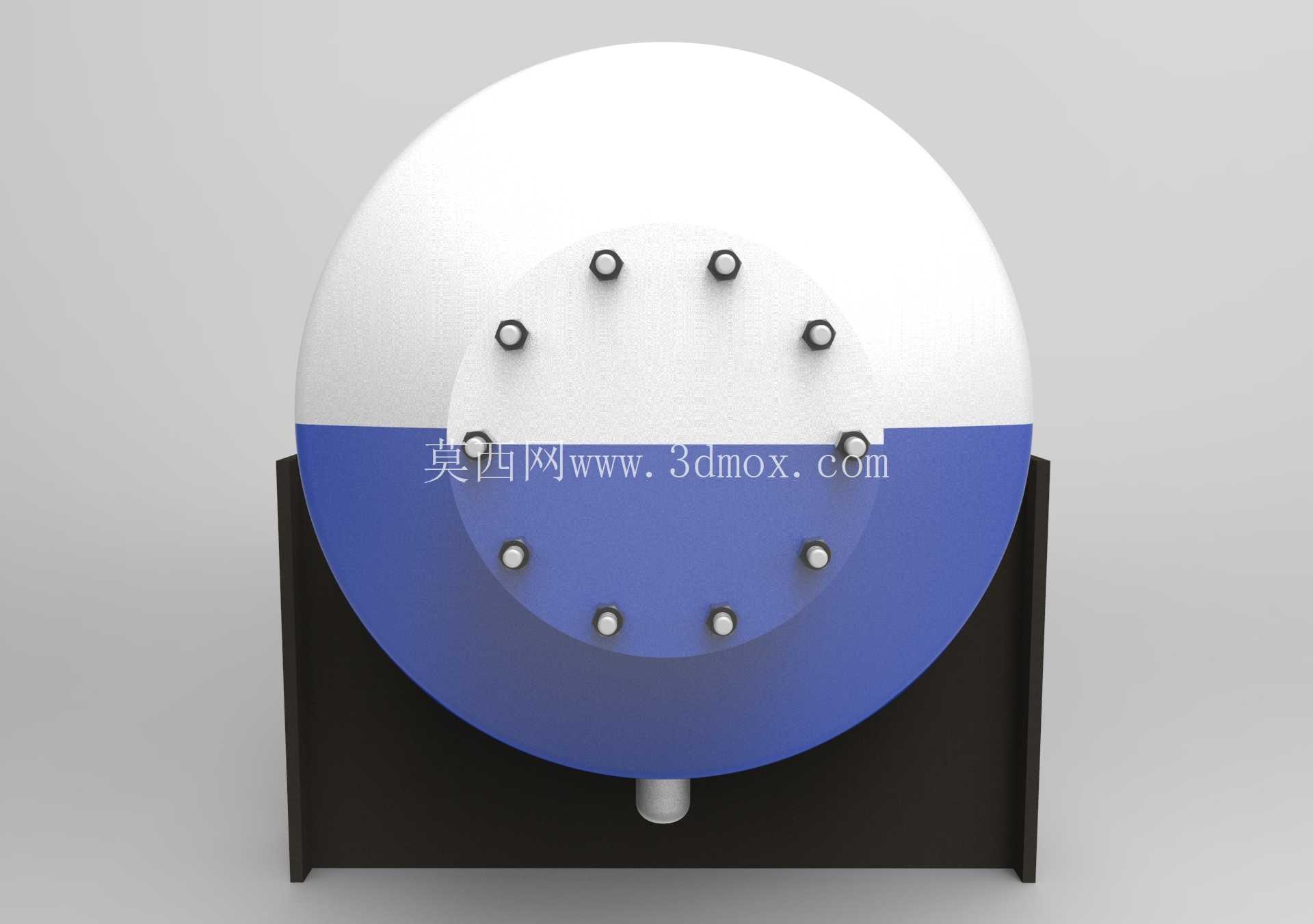

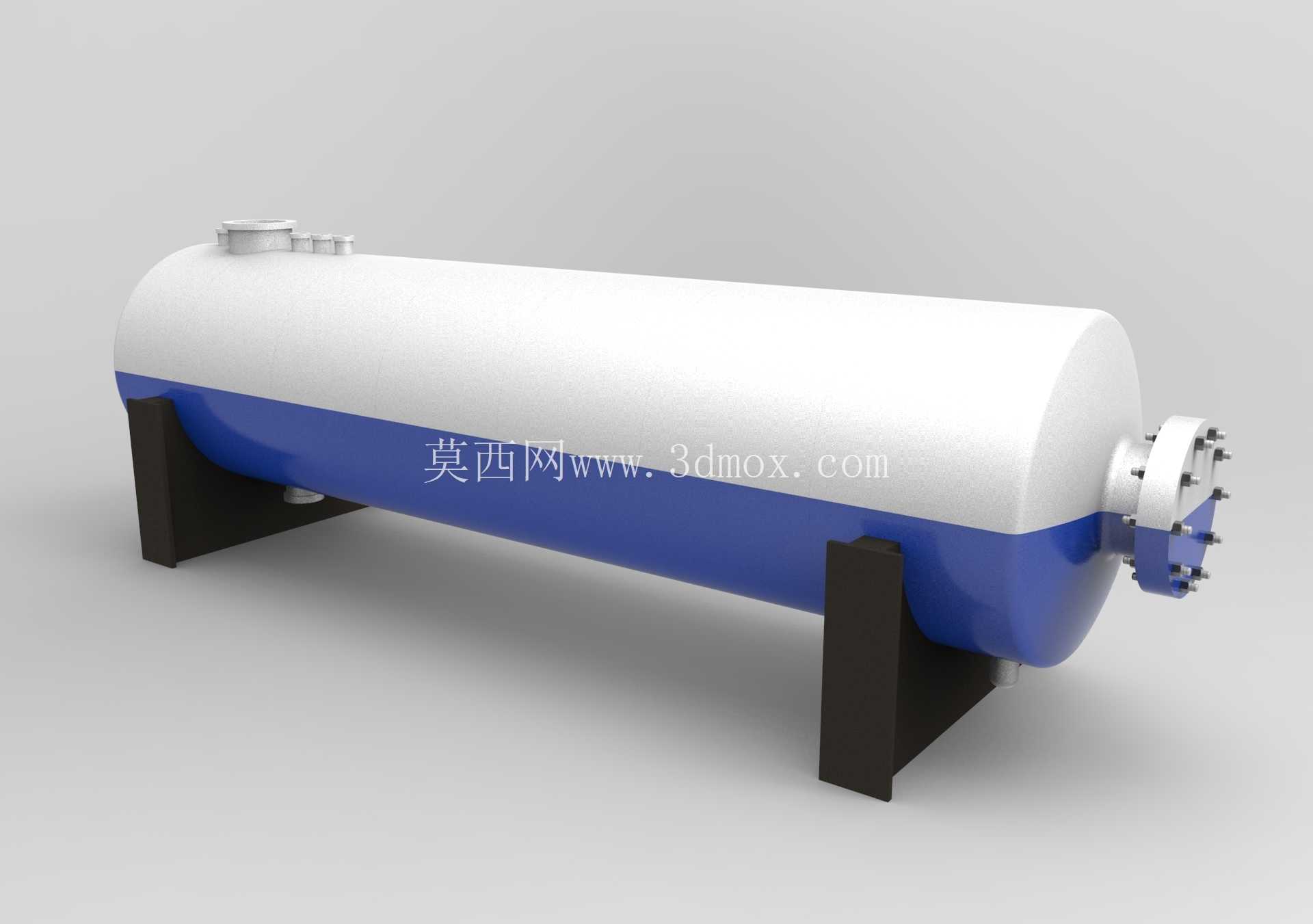

　　该卧式存储罐体主要面向化工生产、工业制冷、农资储运领域的液氨介质存储场景，区别于立式储罐的占地特性，卧式布局更适配厂区内低矮空间、室内中转库区的安装需求，可直接通过底部鞍式支座与预埋基础做刚性连接，安装时需保证支座水平度偏差控制在千分之二以内，避免罐体局部应力集中导致焊缝疲劳。从功能层面看，罐体主体采用球形封头对接圆柱形筒身的承压结构，这种结构组合相比纯圆柱罐体可降低两端封头的应力集中系数，在同等壁厚、同等设计压力下能提升12%左右的容积利用率，筒身中部的标识区明确标注介质属性与危险等级，现场巡检人员可快速识别存储介质的危险特性，顶部设置的人孔结构可满足定期内部检验、清淤作业的人员进出需求，底部的接管接口可对接卸料泵、输送管路、安全泄压装置，实现介质的密闭装卸与超压泄放。

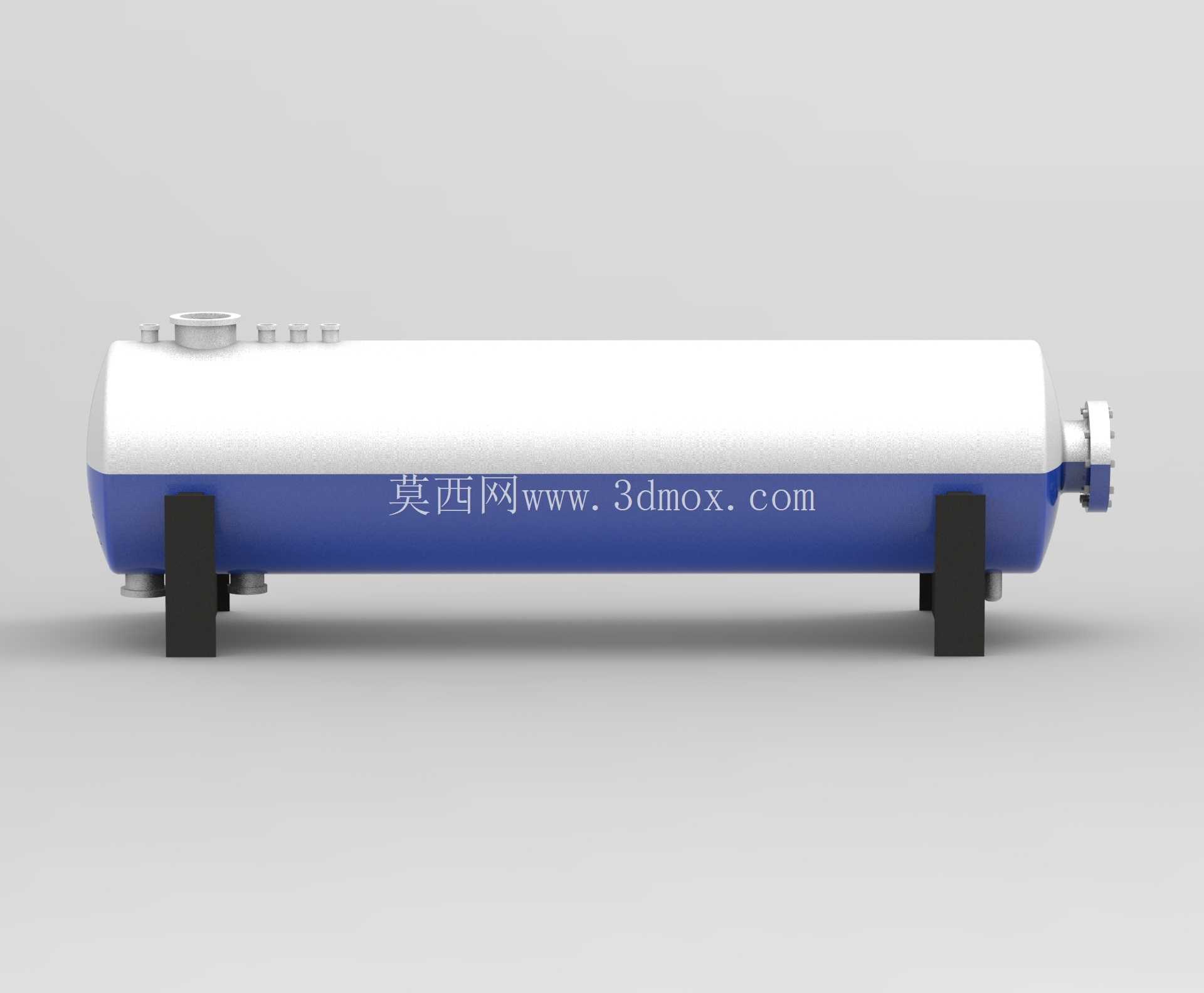

　　设计过程中首先依据存储介质的饱和蒸气压确定罐体的设计压力，液氨在常温下的饱和蒸气压约1.6MPa，因此设计压力取1.8倍的工作压力作为安全裕量，筒身壁厚计算充分考虑腐蚀裕量与钢板负偏差，针对氨介质的应力腐蚀特性，罐体接触介质的内壁做钝化处理，鞍式支座的包角取120度，可均匀分散罐体满液状态下的总载荷，避免支座位置的筒身出现局部塌陷。外形尺寸方面，罐体总长度与筒身直径的比值控制在2:1区间，这个比例下卧式放置的重心高度更低，抗侧向倾覆能力更强，安装边界需预留顶部人孔开启的操作空间，以及两侧接管的管路安装、阀门操作空间，罐体与周边建构筑物的安全距离需符合危化品存储的相关规范要求，支座的地脚螺栓孔采用长圆孔设计，可补偿罐体温度变化带来的轴向热胀冷缩位移，避免热应力拉裂焊缝或损坏基础。

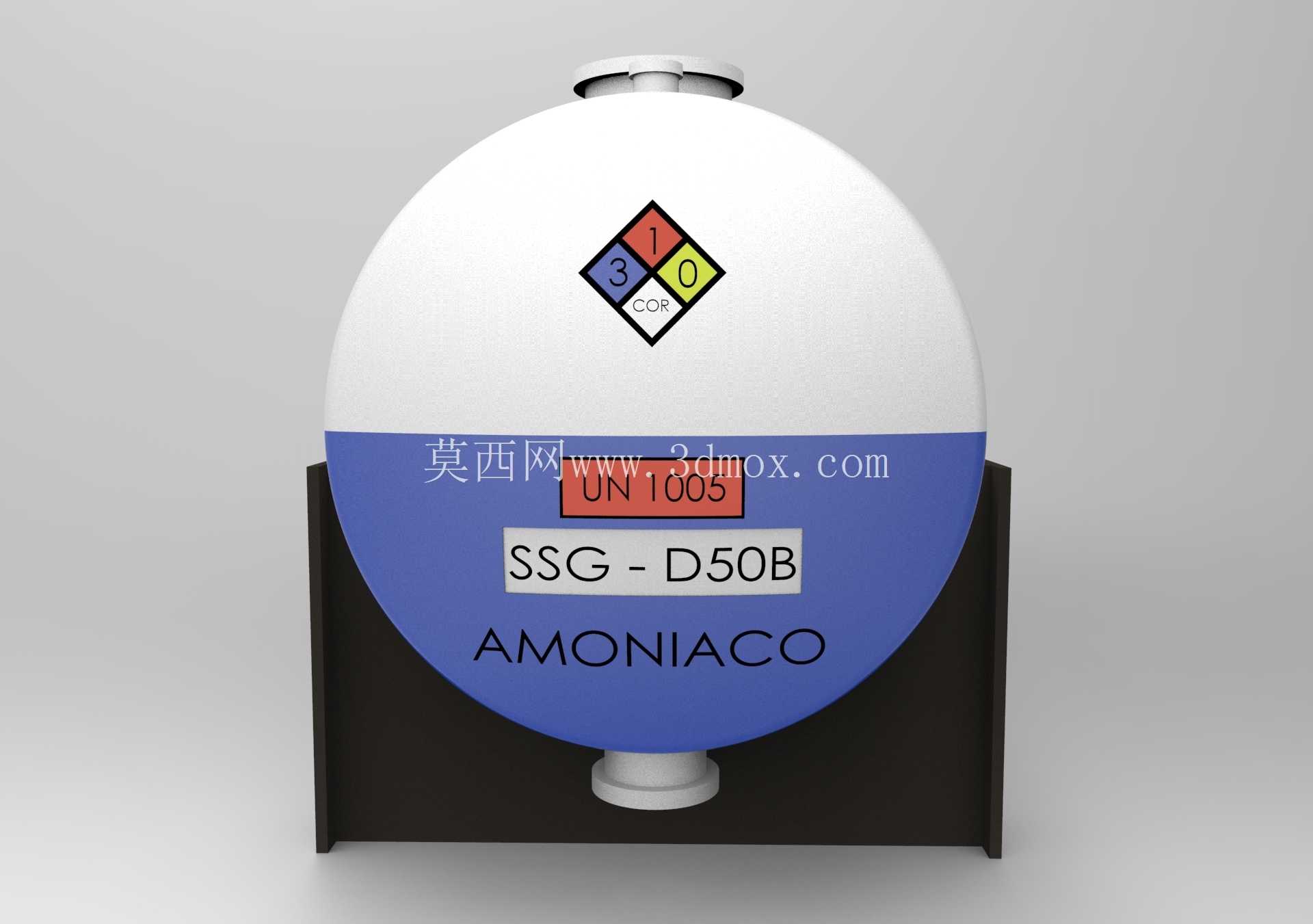

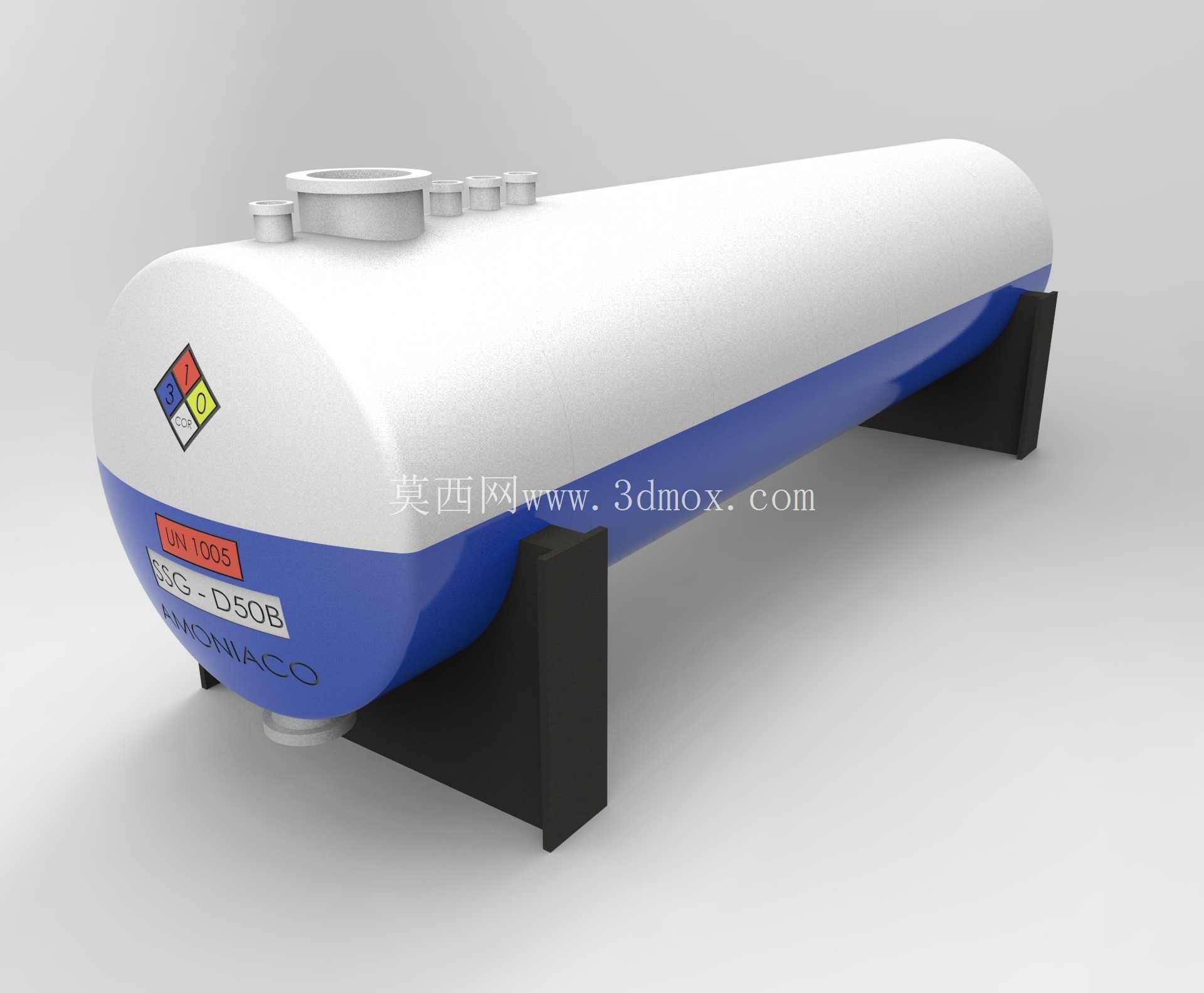

　　结构细节上，罐体表面的危险标识采用NFPA704标准的菱形标识牌，明确标注健康危害、燃烧特性、反应活性等级，现场应急处置人员可快速识别风险等级，筒身中部的介质标识牌采用耐腐蚀的不锈钢材质铆接固定，避免长期户外使用出现标识脱落、锈蚀模糊的问题，顶部人孔采用快开式压紧结构，密封面采用耐氨腐蚀的丁腈橡胶垫片，保证密封性能的同时可缩短检修开启时间，底部接管采用加厚无缝钢管与筒身做全焊透结构连接，焊接后做整体消应力热处理，避免焊接残余应力导致的氨应力腐蚀开裂。

　　在实际工程应用中，这类卧式氨储罐常配套在制冷站、化肥生产车间、工业脱硝系统的供氨单元，相比大型球罐，该类中小型卧式储罐的安装周期更短，现场无需大型吊装设备即可完成就位，适合中小规模用氨场景的存储需求，建模过程中对所有焊缝位置做了简化处理，但保留了接管、支座、人孔的安装接口尺寸，可直接用于厂区管路布局的碰撞检查、基础载荷计算、安装方案模拟，结构上充分考虑了日常运维的操作需求，人孔位置、接管高度、支座间距的参数设置均符合现场操作的人机工程要求，避免后期运维出现操作空间不足的问题。
