轮胎提升U型夹持器三维结构设计

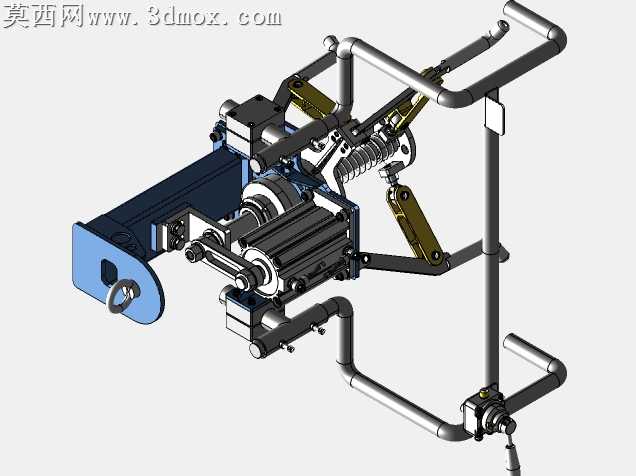

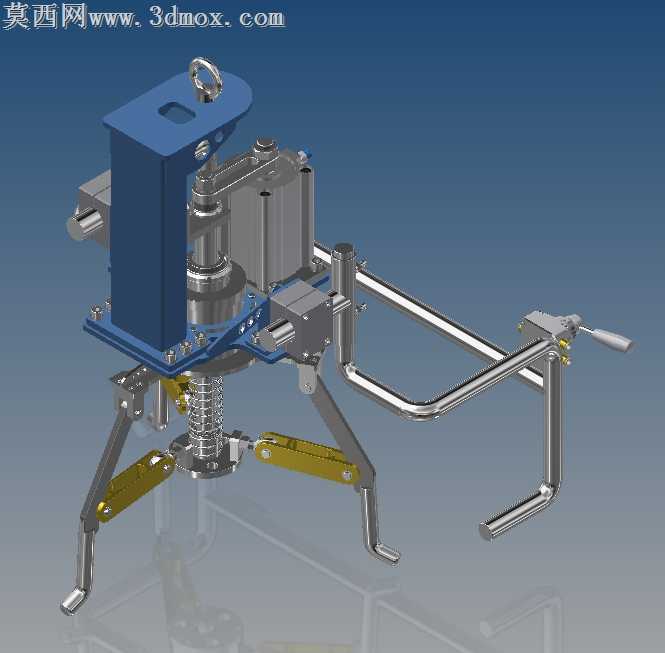

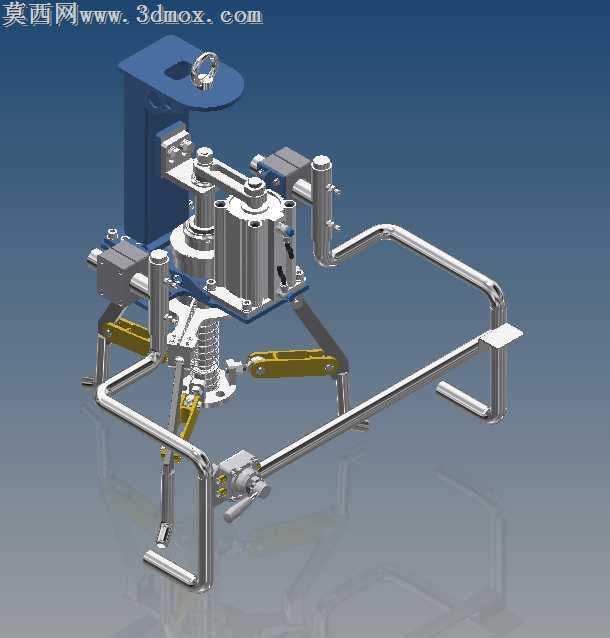

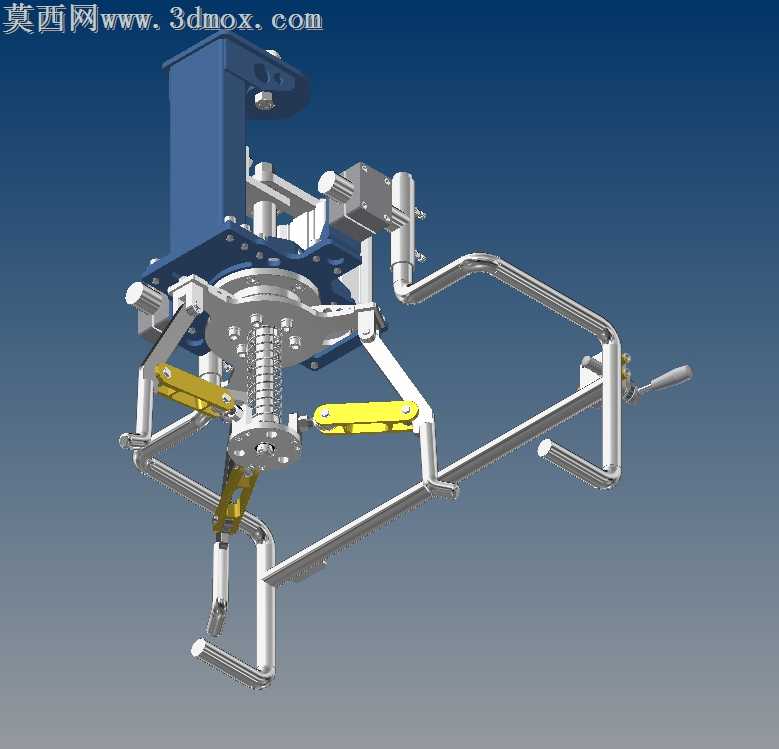

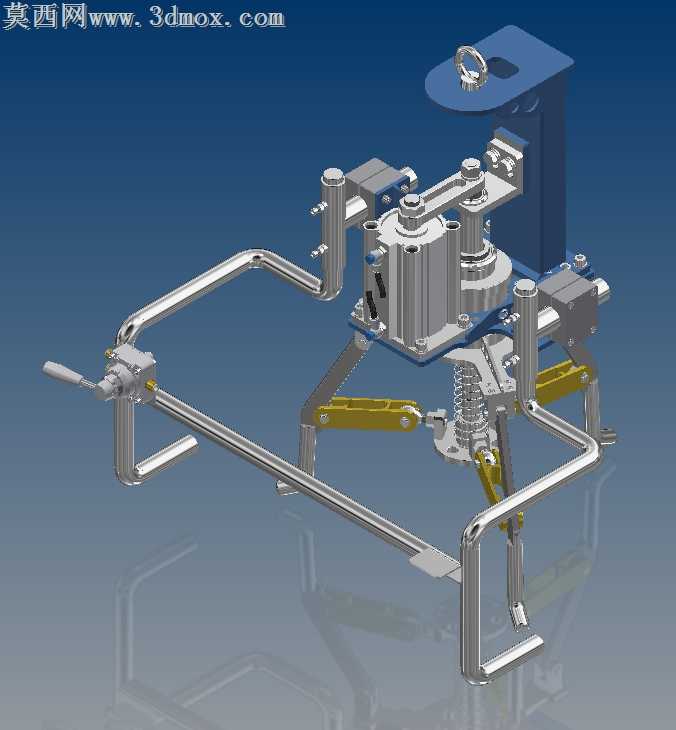

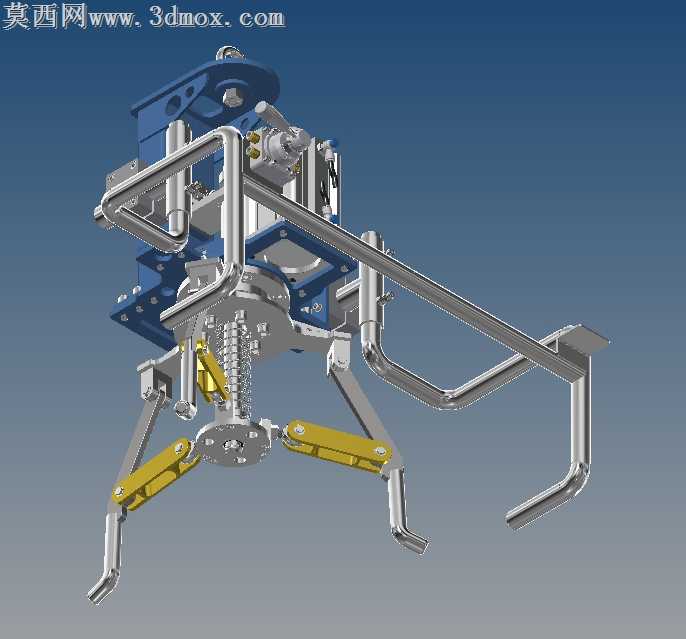

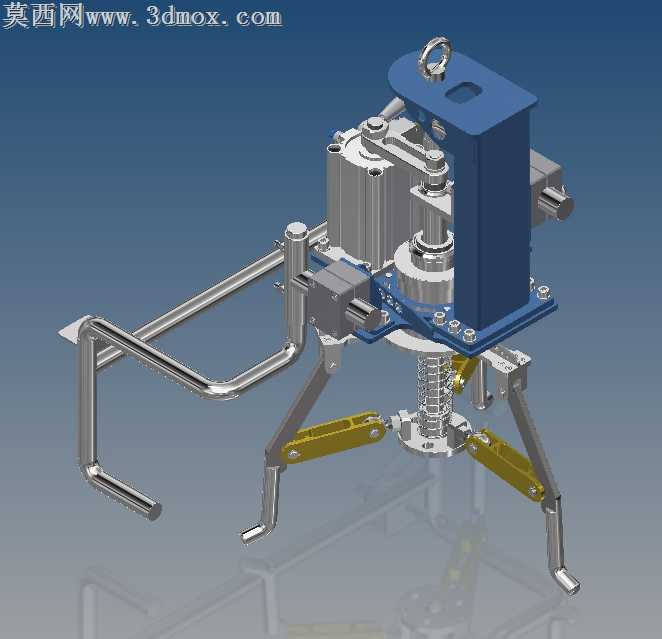

本作品为轮胎提升U型夹持器三维结构设计，采用三维建模软件完成全参数化零件建模与整机装配，建模过程严格遵循机械设计公差配合规范，所有零件的装配约束完整，无干涉错配问题，可直接用于结构验证与工程参考。整体结构采用中心立柱式布局，顶部设置吊装连接环，用于对接提升设备的吊具接口，中部集成气动执行组件，包含多组气缸与气路接口，通过气压驱动实现夹爪的开合动作，气路布局规整，预留标准快插接口，适配常规工业气动系统的压力参数。夹持执行端采用U型框架式结构，框架采用高强度金属管材弯折成型，兼顾结构刚性与整体轻量化，框架内侧对称布置四组联动夹爪，夹爪通过连杆机构与中部驱动组件连接，可实现同步开合动作，保证夹持轮胎时受力均匀，避免轮胎局部受压变形。夹爪与轮胎接触的位置设置防滑接触块，增大接触摩擦力，防止提升搬运过程中轮胎滑落。中部传动结构设置导向柱与复位弹簧，可在驱动断气时提供机械限位与复位力，提升设备使用的安全性。模型渲染阶段采用金属材质与工程塑料材质分层赋予，金属结构件采用哑光镀铬金属材质，还原金属加工后的质感，气缸密封件、防滑接触块采用黑色橡胶与哑光工程塑料材质，渲染光影采用柔和工业展示光效，清晰呈现各部件的结构层次与装配关系。设计过程中充分考虑轮胎夹持的适配性，U型框架的开合行程可覆盖常规乘用车辆轮胎的直径范围，夹爪的接触弧度贴合轮胎胎侧轮廓，避免夹持过程中损伤轮胎表面。整体结构模块化程度高，驱动组件、夹爪组件、框架组件均可单独拆分，便于后期维护更换易损件，同时可根据不同规格轮胎的夹持需求，快速更换对应尺寸的夹爪与框架部件，拓展设备的适用场景。
