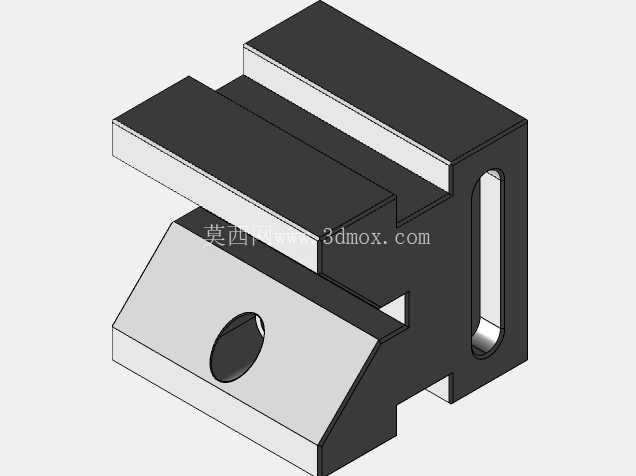

机加工定位用V型块夹持工装

在常规机加工车间的铣削、钻削、磨削工序里，轴类、套类回转体零件的装夹定位一直是影响加工精度的核心环节，这款V型夹持块就是针对这类场景设计的定位工装。从实际使用场景来看，它既可以配合普通台虎钳使用，作为钳口附件完成小直径回转件的快速定位，也可以单独通过底部的安装槽固定在机床工作台上，搭配压板完成较重工件的装夹，甚至在钳工划线工序中，也能作为支撑定位件使用，适配多工种的工位需求。

从功能特性上看，这款V型块的V型开口角度采用行业通用的90度设计，能够适配不同直径的圆柱类工件，V型面经过精磨处理，表面粗糙度控制在合理区间，保证工件与定位面的贴合度，避免装夹时出现点接触导致的工件压伤或者定位偏移。块体上方开设的螺纹孔，是为了配合压块使用，当工件放置在V型槽内后，可以通过螺栓连接的压块从上方压紧工件，避免加工过程中工件受切削力作用出现转动或者轴向窜动，尤其是在进行键槽铣削、径向孔钻削这类带侧向切削力的工序时，这种压紧结构能提供足够的装夹刚性。块体侧面和底部的槽结构，一方面是为了减轻整体重量，方便工位间的转运，另一方面底部的通槽可以配合T型螺栓，直接固定在机床工作台的T型槽内，不需要额外制作转接板，减少安装时的辅助时间。

设计思路上，这款V型块没有采用复杂的分体结构，整体为一体式加工而成，避免了装配式结构存在的装配间隙误差，长期使用后也不会出现连接松动导致的定位精度下降。V型槽的对称度公差控制在0.02mm以内，保证工件装夹后中心高的一致性，在批量加工同规格轴类零件时，不需要每次都重新对刀找正，能有效缩短工序准备时间。块体的边角位置都做了小倒角处理，避免操作人员在搬运、装夹过程中被锐边划伤，符合车间工装的安全设计要求。

从安装边界和尺寸适配来看，这款2x2规格的V型块，整体轮廓尺寸适配中小型机床的工作台安装空间，不需要占用过大的工位面积，V型槽的夹持范围覆盖常见的小直径轴类、棒料工件，对于直径过小的工件，可以搭配不同厚度的垫片调整中心高，对于直径接近V型块开口上限的工件，也能保证足够的支撑接触长度，避免工件装夹后出现悬臂过长的问题。安装时需要注意，底部定位面与工作台面的贴合度要提前检查，如果工作台面存在切屑残留，要及时清理后再固定V型块，避免因杂物垫起导致V型块倾斜，最终影响工件的加工精度。在日常使用中，V型面要注意避免磕碰，存放时要在定位面涂抹防锈油，长期使用后如果V型面出现磨损，可以通过平面磨床重新修磨定位面，恢复精度后可继续投入使用，整体维护成本较低，适合作为车间的通用工装长期配置。
