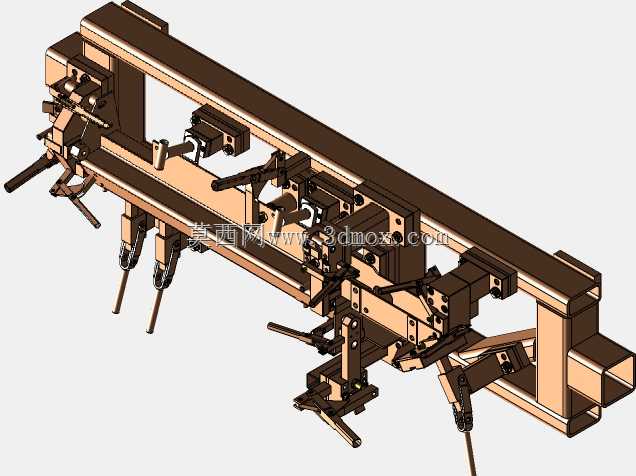

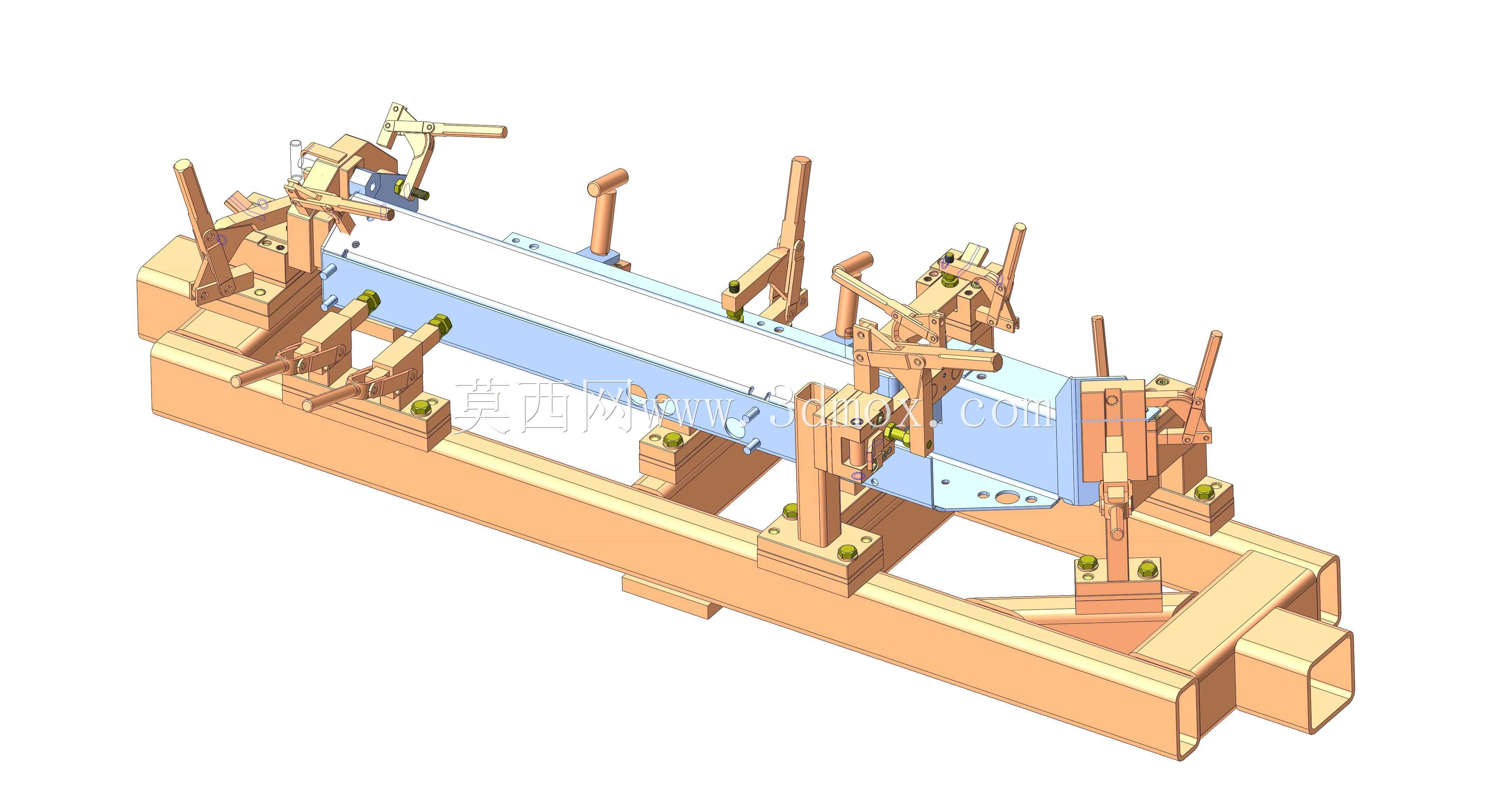

长型材组焊定位工装夹具结构设计

该套工装夹具主要应用于金属结构件加工制造环节的焊接工序，针对长框架类、多拼焊点位的型材组件焊接作业场景设计，可适配批量生产线上的工件组对定位需求，解决传统手工组焊过程中工件易偏移、拼缝错位、焊接变形量超差的常见问题，广泛适用于钢结构加工、专用车辆构件生产、自动化设备机架焊接等场景的前置组对工序。从实际用途来看，这套夹具可同时完成待焊型材的多点位压紧、定位与姿态固定，将分散的待焊型材按照预设的装配位置牢牢约束，避免焊接过程中热应力导致的构件形变，同时减少人工反复测量对位的辅助时间，大幅提升组焊工序的作业效率与成品一致性，降低后续焊后校形的工作量。在功能特性上，该夹具采用框架式主体承载结构，沿长梁方向布置了多组独立的夹紧单元，每组夹紧单元可根据对应位置的工件外形调整压头行程与夹持角度，部分带定位销的单元可精准匹配工件上的预制孔位，实现快速对位；夹具体上延伸出的多组支撑支脚可适配不同高度的工件轮廓，避免悬空部位焊接时出现塌边变形，所有夹紧操作端采用快扳式结构设计，操作人员无需额外工具即可完成工件的装夹与拆卸，适配单人单机的作业模式。从设计思路层面，这套夹具优先遵循了焊接工装的“过定位约束+热变形避让”原则，主体承载梁采用大截面型材焊接加工，保证整体刚性，避免夹具自身在反复装夹与焊接热辐射影响下出现精度衰减；各夹紧单元采用模块化设计，可根据待焊工件的尺寸变化调整安装位置，适配一定尺寸范围内的同类型不同规格工件焊接需求，无需整体更换工装；压头部位采用绝缘耐磨材质，既避免焊接过程中电流分流损伤夹具，也减少压头对工件表面的压痕损伤。在安装边界与尺寸适配方面，该夹具整体为长条形布局，安装时需固定在平整的焊接工作平台上，底部预留了标准的T型槽安装位，可与常规焊接平台的槽距直接适配；夹具的有效装夹长度覆盖主体梁的全长范围，可夹持的型材截面尺寸适配常规工业用方管、矩形管与小型角钢构件，各夹紧单元的开合行程预留了足够的工件取放空间，装夹后工件的待焊焊缝位置全部处于无遮挡状态，方便焊枪从多个角度完成焊接作业，不会出现夹具与焊枪的运动干涉问题。
