多层板结构塑料注射成型模具

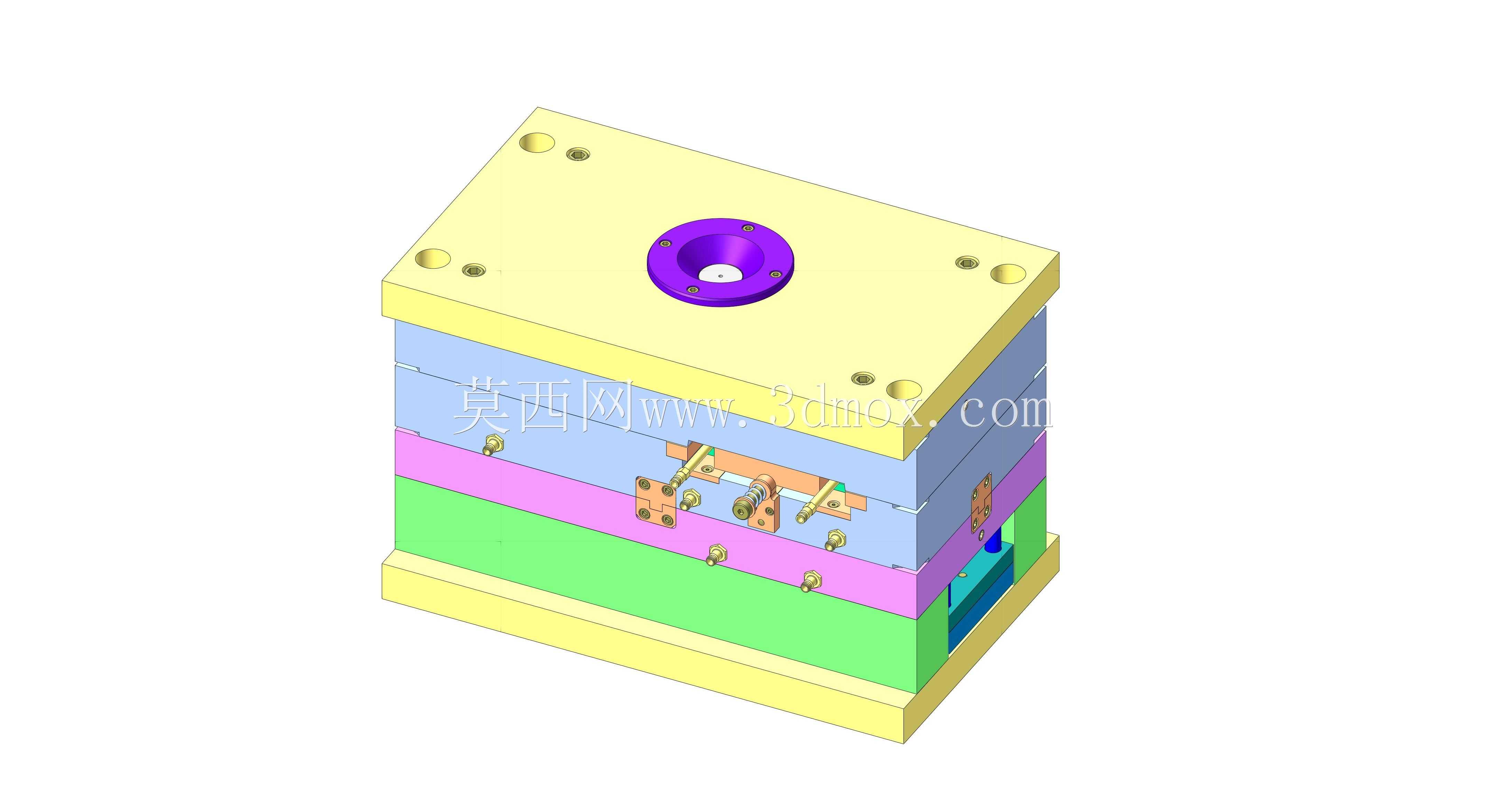

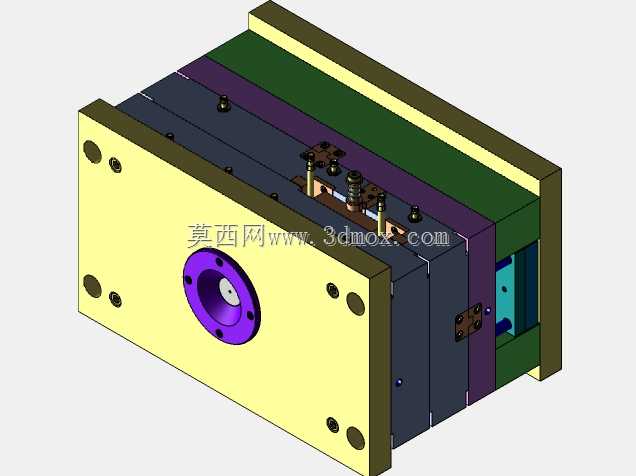

这套多层叠层结构的塑料注射成型模具，主要应用于批量热塑性塑料制品的注塑生产场景，适配卧式注塑机的安装工位，可覆盖日常消费电子外壳、小型家电结构件、通用工业塑料配件等多类制品的成型需求，是注塑加工车间实现塑料制品批量化、高精度生产的核心工艺装备。整套模具采用标准模架叠层设计思路，从顶部定位环到底部模脚依次排布定模座板、定模板、型腔板、型芯固定板、动模垫板、动模座板等多层板件，各层板件通过精密导柱导套实现合模定位，合模过程中可保证型腔与型芯的同轴度误差控制在成型工艺允许范围内，避免出现飞边、错模等成型缺陷。模具顶部设置标准规格的定位环与浇口套，可直接与注塑机炮嘴对接，熔融塑料经由浇口套进入内部流道，通过侧浇口均匀注入封闭型腔内部，流道布局经过均衡设计，可保证多腔位进胶速度一致，避免不同位置制品出现填充不足、内应力不均的问题。模具侧方设置的抽芯与脱模联动机构，针对带侧凹、侧孔结构的塑料制品设计，开模过程中可先完成侧向型芯的抽离动作，再通过顶出机构将冷却固化后的制品从型芯上平稳顶出，避免顶出过程中制品出现变形、顶白等外观缺陷。各层模板内部排布有循环冷却水道，通过冷却水的循环流动带走塑料固化过程中释放的热量，缩短制品冷却周期，提升整体生产效率，同时保证型腔各区域温度均匀，减少制品因冷却不均产生的翘曲变形。整套模具的安装边界完全适配常规吨位卧式注塑机的拉杆间距与模厚安装要求，压板槽、定位孔、顶棍孔等安装接口均采用行业通用标准尺寸，无需额外改装即可直接上机安装调试，可帮助生产车间快速完成模具换型，适配多品种小批量的柔性生产需求。模具的各功能部件采用模块化设计思路，易损件均可单独拆卸更换，日常维护保养便捷，可有效降低长期生产过程中的运维成本。
