双料盘软胶条自动送料设备结构

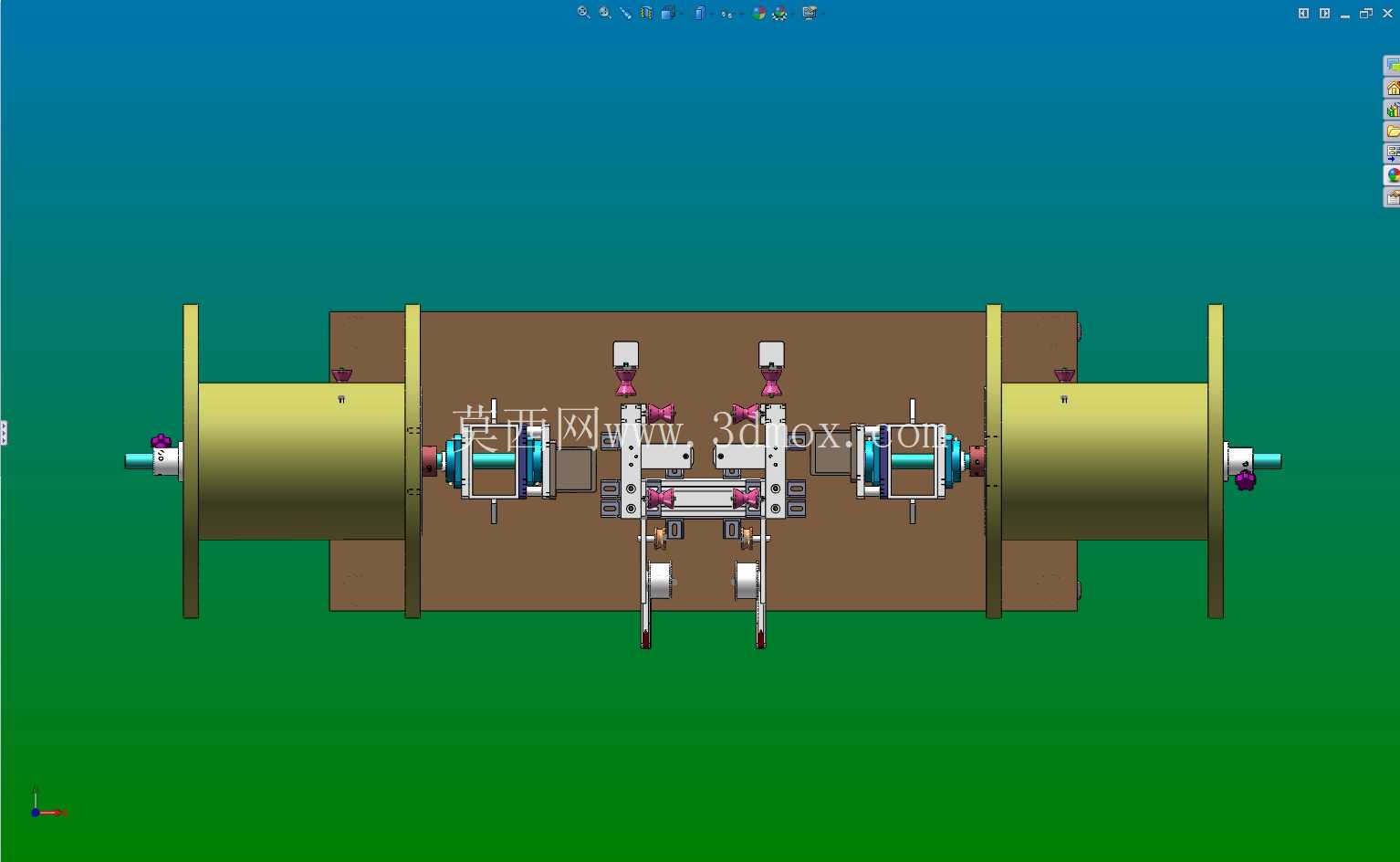

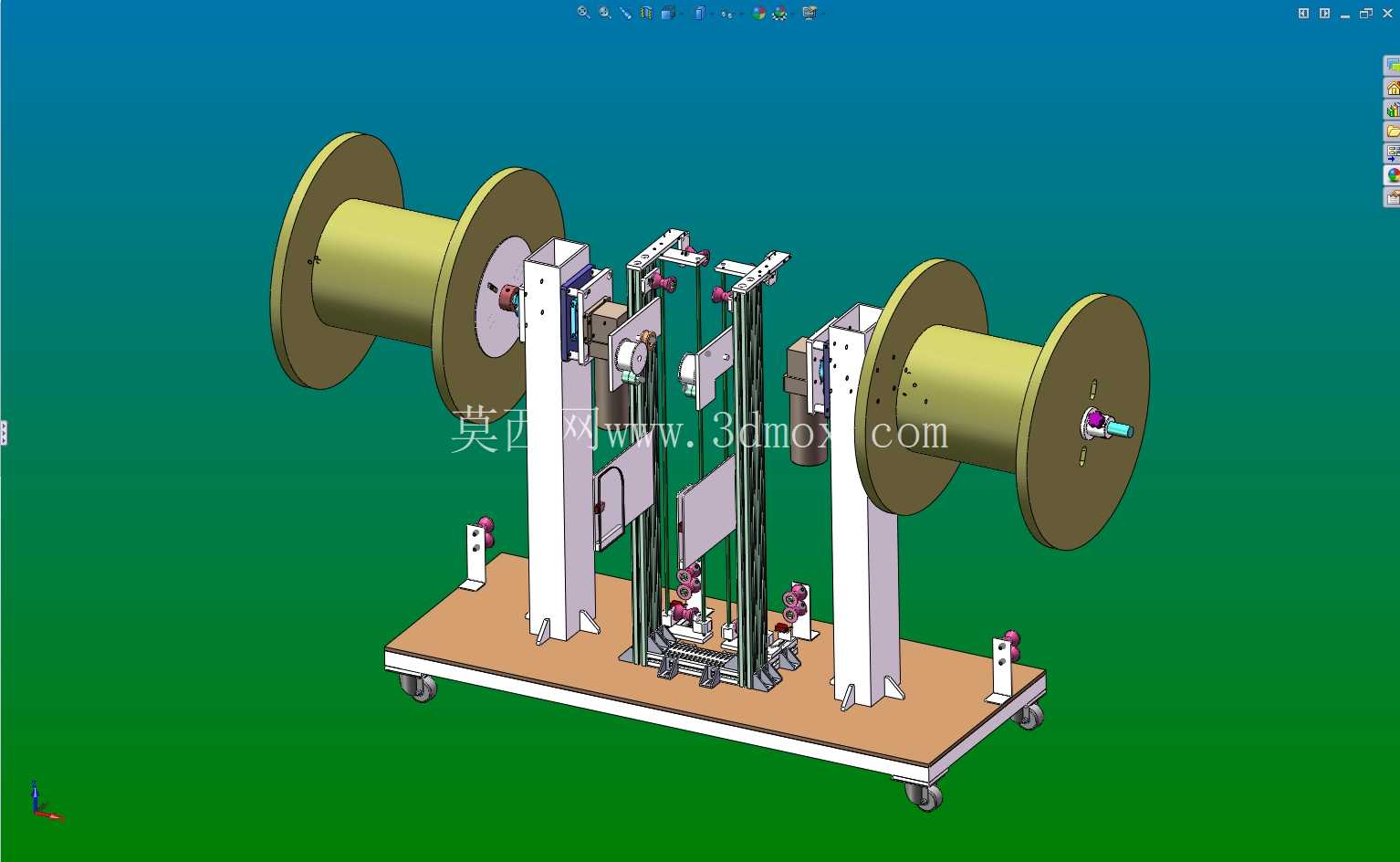

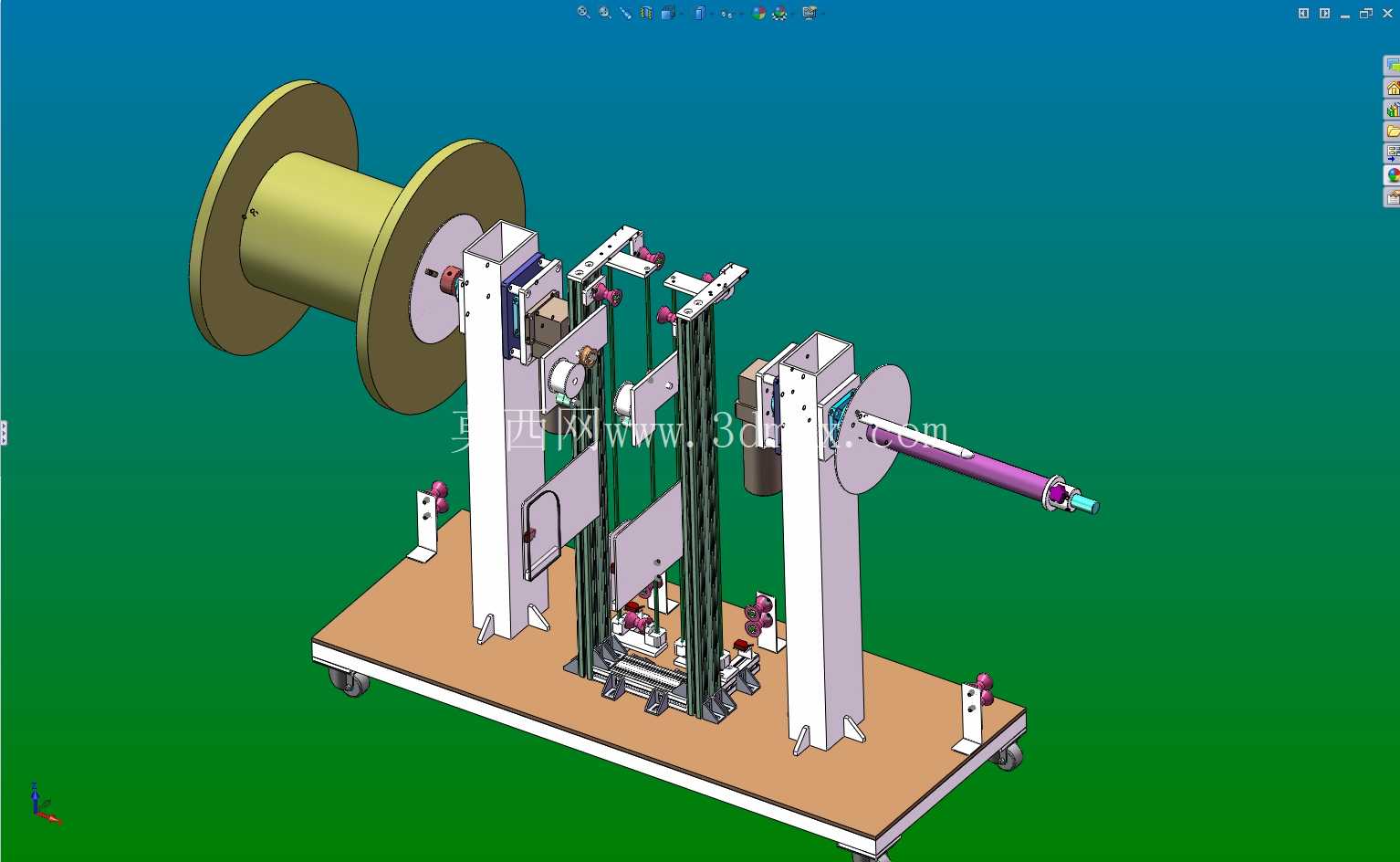

　　这套带材送料结构主要面向软质胶条类卷材的连续上料工序，常见于密封胶条裁切、嵌装注塑、五金包胶等生产场景，解决传统人工上料拉扯变形、送料步距不准、换料停机时间长的实际问题。从整体布局来看，设备采用双料盘对称布置在机架两侧的结构，单料盘适配幅宽在300mm以内的软胶条卷材，料盘轴采用快拆式锁紧结构，换卷时无需额外工具即可完成料卷拆装，料盘侧配套阻尼制动组件，可根据胶条厚度、拉伸强度调整阻尼力度，避免料卷惯性转动导致的带材松垮、垂落打结。

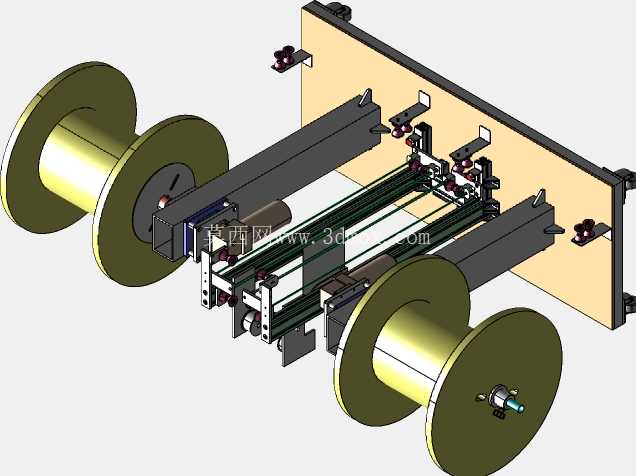

　　中间的送料主体框架采用工业铝型材拼接搭建，机架底部配置带刹车万向脚轮与可调支撑脚，整体安装占地面积控制在1200mm*800mm范围内，可直接对接后续裁切、成型工位的进料端，无需额外做地基固定，适配车间内灵活转线的生产需求。送料路径上依次设置了导向辊组、张力调节摆杆、纠偏导槽、送料牵引辊组，其中导向辊采用包胶处理，表面粗糙度控制在Ra1.6以内，避免刮伤软胶条表面；张力摆杆配套位移传感器，可实时反馈带材张力变化，联动调整牵引辊的送料速度，保证送料过程中带材张力恒定，不会出现拉扯变形或者松垂偏移的问题。

　　纠偏导槽采用可调式侧挡结构，可根据胶条实际宽度调整挡边间距，适配10mm到280mm宽度范围内的不同规格软胶条送料需求，导槽入口做圆弧倒角处理，避免带材穿料时被边角刮蹭破损。牵引辊组采用上下对压结构，上辊配置可调压力的弹簧压紧机构，可根据胶条的硬度、厚度调整压紧力，既保证牵引时不打滑，又不会压伤软质胶条表面，牵引辊的动力采用伺服电机搭配同步带传动，送料步距精度可控制在±0.5mm以内，满足后续工位的定长送料要求。

　　机架两侧还设置了料卷用完检测传感器，当一侧料卷即将耗尽时，设备可提前发出预警，提醒操作人员提前准备换料，双料盘的结构设计也支持不停机接料，当一侧料卷用完时，可快速切换到另一侧料盘继续送料，大幅减少换料停机时间，提升连续生产效率。设备上的所有气动、电气元件均采用外露式安装布局，布线走管全部沿铝型材槽内布置，既保证外观整洁，也方便后期维护时快速排查故障，机架上预留了多个安装孔位，可根据实际生产需求额外加装除尘、静电消除、表面预处理等附加组件，适配不同工艺的生产要求。在设计过程中，充分考虑了软胶条材质易拉伸、易刮伤、易垂落的特性，所有与带材接触的零部件均做了倒角、抛光处理，过流面无尖锐棱角，送料路径全程做了承托设计，避免长距离送料时胶条因自重下垂导致的送料偏移。整体结构没有采用复杂的定制铸件，大部分结构件采用标准铝型材、标准机加工件组装，加工成本低，装配难度小，后期更换易损件也可直接采购标准件替换，降低设备的全生命周期维护成本。
