汽车钣金1mm厚零件冲裁工装结构

这套冲裁结构主要面向汽车车身覆盖件、结构加强件的薄板冲裁工序，适配厚度1mm的冷轧汽车钣金材料加工，在整车冲压生产线的落料、修边工位可直接作为工序级工装单元使用，也可集成到小型多工位冲压设备中完成小批量钣金件的冲切加工。从实际生产场景来看，汽车钣金件的冲裁工序对断面质量、毛刺高度、尺寸一致性要求极高，尤其是车身外露件的冲切面，毛刺高度需控制在0.05mm以内，避免后续涂装、焊装工序出现质量缺陷，这套结构在设计时就围绕薄板冲裁的核心需求做了针对性的结构优化。

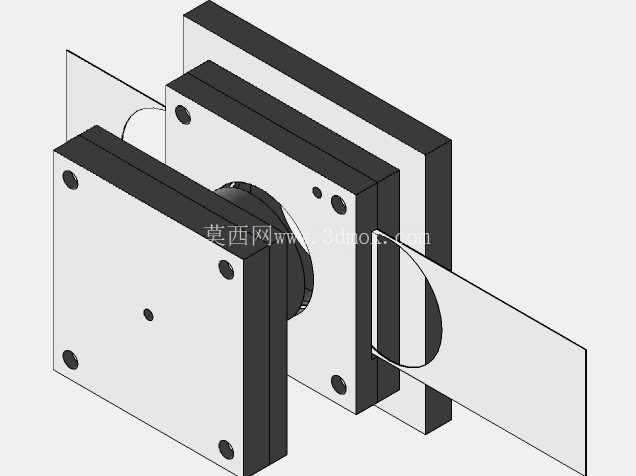

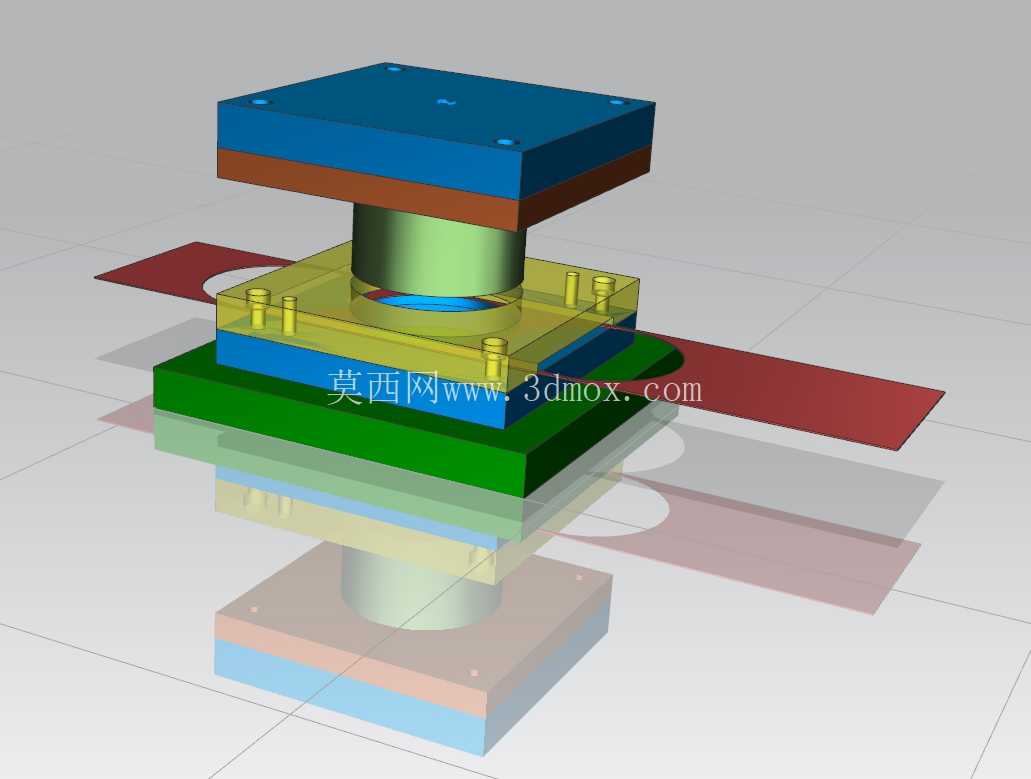

整套结构采用典型的导柱导套式模架布局，上下模座采用45号钢调质处理，保证长期冲压过程中的刚性与抗变形能力，上模座与压力机滑块连接的安装面做了平面度精磨处理，平面度公差控制在0.02mm以内，避免安装偏载导致的刃口啃伤。凸模部分采用镶块式结构，针对1mm钣金的冲裁间隙，单边间隙设置为料厚的8%，也就是0.08mm，这个间隙值既能保证冲裁断面的光亮带占比达到料厚的1/3以上，又能有效降低冲裁力，减少刃口磨损。凹模部分同样采用镶拼结构，刃口部位做了1.5mm的直壁段，后续做3°的漏料斜度，保证冲裁下来的废料能顺利滑落，不会堵在凹模型腔内造成涨模损坏。

卸料结构采用弹性卸料板设计，卸料弹簧选用矩形截面的重载模具弹簧，预压量设置为弹簧自由长度的10%，保证在凸模接触料片之前，卸料板就已经将料片牢牢压紧在凹模面上，避免冲裁过程中料片发生翘曲、移位，导致冲裁件尺寸超差。导柱导套采用可拆卸式的滚珠导柱结构，导柱与导套的配合间隙控制在0.005mm以内，保证上下模合模时的对中精度，即使在高速冲次下也不会出现刃口错位的问题。定位结构采用两个固定挡料销搭配一个侧压装置，侧压装置通过弹簧将料带推向一侧的导料板，保证料带送进过程中的定位精度，送料步距误差可控制在0.03mm以内，完全满足汽车钣金件的尺寸公差要求。

从安装边界来看，整套结构的闭合高度适配公称压力160吨及以上的开式或闭式压力机，上模座的模柄尺寸采用标准的φ50mm规格，可直接与常规压力机的滑块模柄孔配合安装，下模座的安装槽采用标准T型槽间距设计，可通过T型螺栓直接固定在压力机工作台上，不需要额外做安装转接板。结构的漏料孔位置与常规压力机的工作台落料孔对齐，废料可直接通过工作台孔落入废料收集槽，不需要额外增设废料输送装置。

在实际使用过程中，这套结构可完成汽车钣金件的外形落料、内孔冲裁、修边等多道工序，针对1mm厚的汽车冷轧钢板，单次冲裁的刃口寿命可达到3万冲次以上，刃口磨损后只需要更换对应的凸凹模镶块即可，不需要整体更换模架，大幅降低了工装维护成本。结构的导向精度、卸料力、冲裁间隙都经过了实际生产验证，冲裁出来的零件断面平整，毛刺高度符合汽车行业的质量标准，不需要额外做去毛刺工序，可直接进入后续的折弯、焊接、涂装工序。

设计过程中还考虑了快速换模的需求，所有镶块都采用内六角螺钉加圆柱销的固定方式，拆卸更换时不需要将整套模架从压力机上拆下，只需要打开上下模的安全防护板即可完成镶块更换，单次换模时间可控制在30分钟以内，有效提升了小批量多品种生产时的设备利用率。同时，结构的所有零部件都采用模具行业的标准件规格，导柱、导套、弹簧、螺钉、销钉都可以直接从标准件市场采购，不需要定制特殊规格的零件，进一步降低了工装的制造与维护成本。
