多款式水平仪水准泡组件结构设计

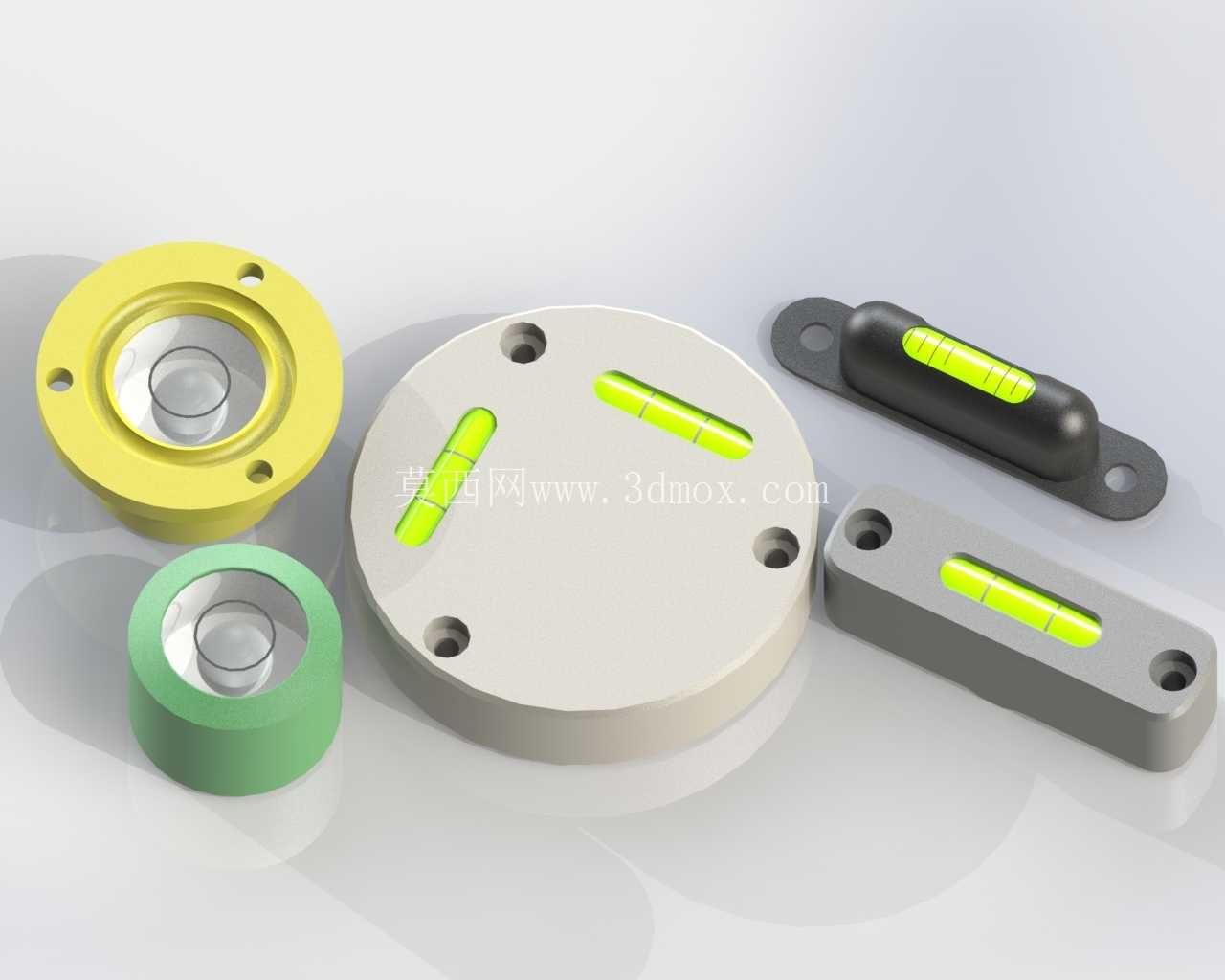

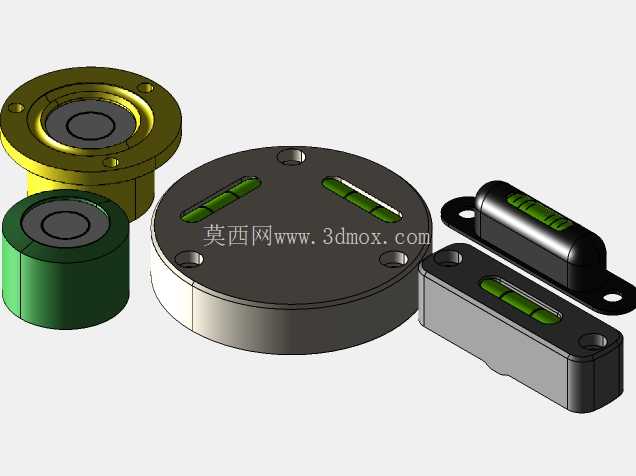

在设备安装调试、工装夹具校准、建筑施工找平、精密装配作业等场景中，水平状态的精准判定是保障作业精度的核心前提，水准泡作为水平测量工具的核心敏感元件，其结构设计直接决定了测量的可靠性与场景适配性。本次呈现的多款水准泡组件，覆盖了圆形万向水准泡、条形单向水准泡两大主流品类，可适配不同安装空间、不同测量精度需求的应用场景。

从实际使用场景来看，圆形万向水准泡多用于需要同时判定两个水平轴向偏差的场合，比如小型设备底座调平、工作台面校准、光学仪器支座调平这类场景，无需反复调整测量方向，通过观察泡体在圆形刻度圈内的位置即可快速判定整体水平状态；而条形水准泡则多用于单轴向的水平校准，比如机床导轨调平、长条型工装安装、设备滑轨找平这类场景，长条形的泡体可以更清晰地呈现单方向的倾斜偏差，读数辨识度更高。

不同结构的水准泡在安装边界上做了差异化设计：带法兰安装边的圆形水准泡，外圈预留了均匀分布的沉头安装孔，可通过螺丝直接固定在安装基面，安装时沉头结构可保证螺丝端面不突出法兰平面，避免干涉其他部件装配，这类结构的安装基面需要预先加工对应孔位，法兰底面与安装面贴合度直接影响测量基准的准确性，设计时要求法兰底面平面度公差控制在0.02mm以内，避免安装形变导致泡体测量基准偏移。嵌入式圆形水准泡则采用圆柱外形，可直接压入预先加工的安装孔内，依靠外圈与安装孔的过盈配合实现固定，这类结构占用安装空间更小，适合在空间紧凑的手持工具、小型量具上使用，设计时需要控制圆柱外径的公差带，保证压入后既不会松动脱落，也不会因过盈量过大挤压泡体外壳导致内部玻璃管破损。

条形水准泡同样区分了两种安装结构：带双耳安装座的款式，两端延伸出带安装孔的固定耳，安装孔为长圆形设计，可在装配时微调水准泡的轴向位置，补偿安装基面的加工误差，这类结构多用于需要后期校准零位的设备上，装配时可通过调整固定耳的位置，将水准泡零位与设备基准面校准后再锁紧固定螺丝；无耳嵌入式条形水准泡则直接嵌入安装基座的凹槽内，通过点胶或者压条固定，结构更紧凑，适合集成在量产的手持水平尺、设备内置水平检测模块中。

从功能特性来看，所有水准泡的内部填充介质均为低粘度阻尼液，气泡在管内的移动速度适中，既不会因阻尼过小导致气泡晃动剧烈难以稳定读数，也不会因阻尼过大导致气泡响应迟缓影响调平效率。玻璃管内壁加工有对应的刻度标识，圆形水准泡的刻度为同心圆环，条形水准泡的刻度为对称分布的间隔线，刻度线的间距对应固定的倾斜角度偏差，可帮助使用者快速判定倾斜量的大致范围。外壳材质选用高强度工程塑料，具备良好的抗冲击性能与耐候性，可适应车间、户外等不同作业环境，不会因轻微磕碰、温度变化出现外壳变形或密封失效的问题。

在设计思路上，这类水准泡组件优先保证测量基准的一致性，所有安装结构的设计都围绕“安装后基准面与泡体零位面重合”这一核心要求展开，避免因装配应力导致零位偏移。同时针对不同使用场景做了结构冗余设计：户外使用的款式外壳做了加厚处理，提升抗摔性能；精密测量场景的款式缩小了刻度间距，提升读数分辨率；嵌入式安装的款式在外壳外圈增加了防滑纹路，提升压装后的固定可靠性。在外形尺寸上，圆形水准泡覆盖了从小直径20mm到大直径50mm的不同规格，条形水准泡长度从40mm到100mm不等，可适配不同安装空间的需求，安装时需要预留至少2mm的周边操作空间，方便装配与后期校准调整。
