立式多级高性能离心泵三维结构设计

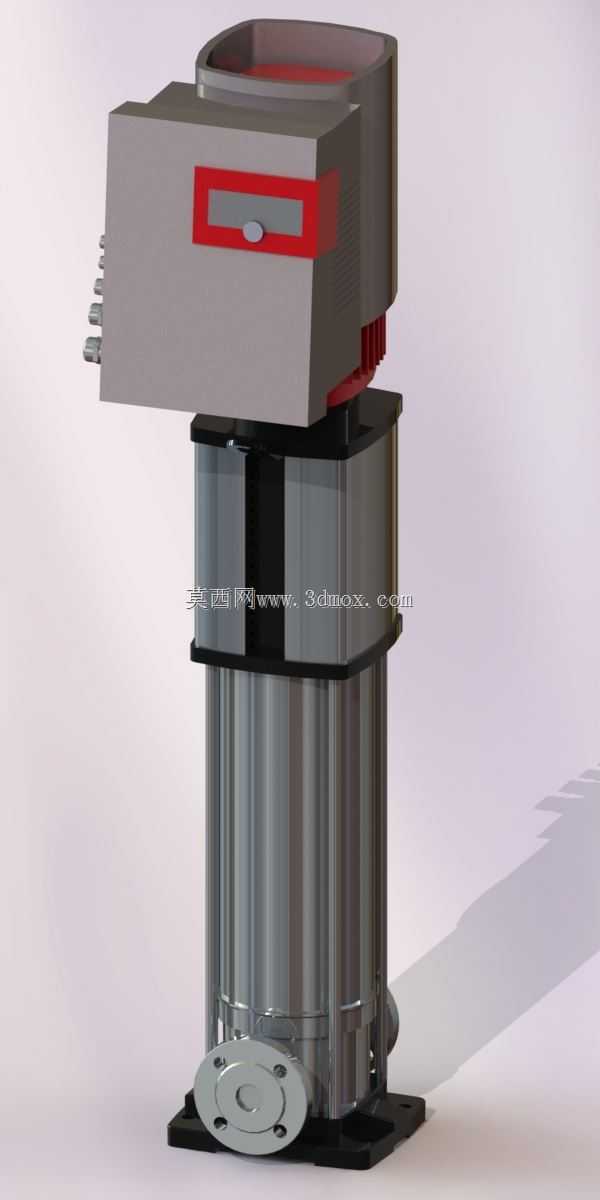

　　在民用建筑二次供水、工业循环水系统、水处理反渗透增压、暖通空调冷热水循环这类对扬程稳定性要求严苛的场景里，立式多级离心泵的选型适配一直是流体系统设计的核心环节，这款立式结构的多级离心泵模型，完全围绕现场安装的空间约束、运行工况的负载特性做了全细节的结构还原。从实际落地的安装边界来看，这款泵采用立式同轴布局，电机与泵体沿垂直轴线串联布置，底部设置标准圆形法兰安装接口，进出口法兰的中心距、螺栓孔位分布完全匹配常规管路对接标准，安装时仅需预留垂直方向的检修空间，相比卧式同参数泵能节省近60%的水平占地面积，尤其适配泵房空间紧凑的高层楼宇、小型工业车间的安装需求，底座的安装孔位做了沉台设计，可直接通过膨胀螺栓固定在混凝土基础或钢制安装支架上，无需额外加工过渡连接座。

　　从功能特性的设计逻辑来看，这款泵的叶轮与导叶采用多级串联结构，每一级叶轮的水力型线都经过流道优化，流体从底部进水口进入后，依次通过每一级叶轮获得动能增量，再经导叶导流转换为压力能，可根据实际需要的扬程参数灵活调整叶轮级数，覆盖从几十米到上百米的扬程需求，适配不同压力等级的流体输送场景。泵体的过流段采用不锈钢筒体结构，筒壁做了等厚度设计，既能够承受多级增压带来的内部水压，也能避免长期输水过程中的锈蚀问题，适配洁净水、轻度腐蚀性工业流体的输送需求。顶部的驱动电机与泵轴采用直联传动结构，中间设置高精度机械密封组件，替代传统的填料密封结构，运行过程中无滴漏问题，密封件的更换无需完全拆解泵体，仅需拆开电机与泵体的连接段即可完成维护，大幅降低现场运维的工作量。

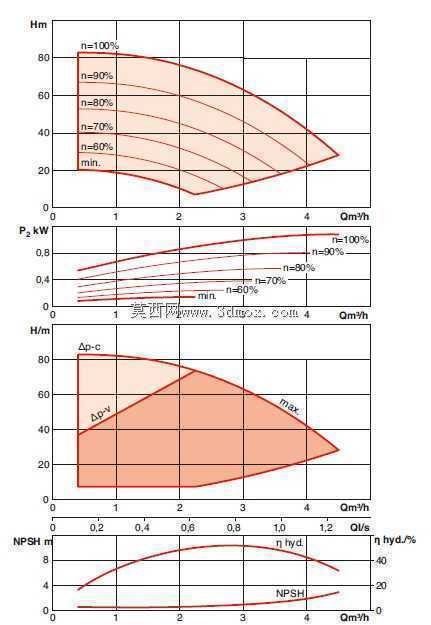

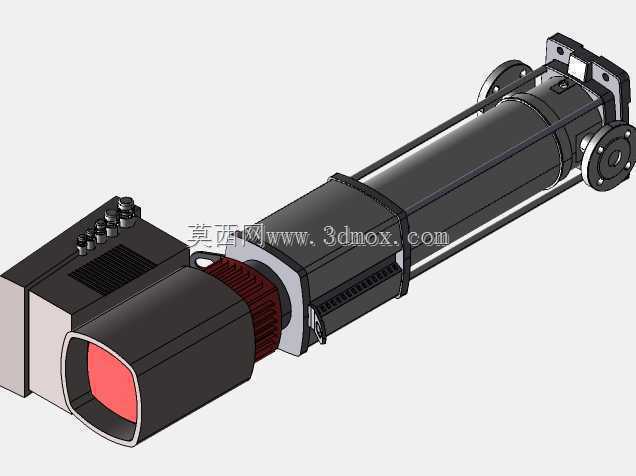

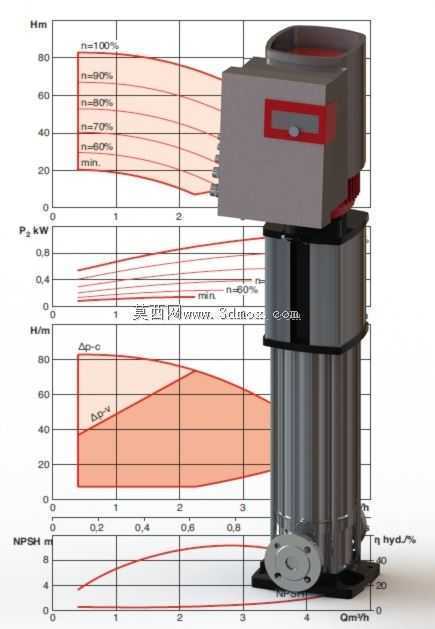

　　在建模细节的还原上，模型完整呈现了泵体的所有结构特征：顶部电机的散热筋、接线盒的安装位置、泵筒外部的定位抱箍、底部的放水螺塞、进出口法兰的密封槽结构都做了1:1的还原，甚至连电机端盖的固定螺栓、泵体连接的拉紧螺栓都做了细节建模，可直接用于设备装配干涉检查、泵房布局模拟、安装施工交底的参考。从运行特性的匹配来看，这款泵的水力性能曲线覆盖了宽流量区间的高效运行段，在额定流量点附近的效率区间较宽，即使实际运行流量在额定值的60%-120%区间波动，也能保持较高的运行效率，避免出现电机过载、气蚀等问题，泵的入口处做了稳流结构设计，可降低流体进入首级叶轮时的紊流扰动，提升泵的抗气蚀性能，降低低液位工况下的运行故障概率。

　　针对不同的应用场景，这款泵的结构设计也做了通用性考量：进出口法兰的压力等级匹配常规1.6MPa管路系统，可直接对接标准镀锌管、不锈钢管的法兰连接件；电机的安装尺寸符合IEC标准，可根据实际使用的电源工况、防护等级需求更换不同功率、不同防护等级的适配电机；泵轴的材质选用高强度不锈钢，可承受长期高速旋转带来的扭矩负载，避免轴变形导致的密封磨损、叶轮碰擦问题。在做三维装配模拟时，可直接将该模型导入装配环境，核对泵与周边管路、阀门、软接头的安装间隙，提前排查安装过程中可能出现的干涉问题，比如泵体顶部电机的接线空间、侧面进出口的管道操作空间、底部检修时的扳手操作空间，都能通过模型提前做布局优化，减少现场安装的返工量。
