农用拖拉机后置装载铲运装置结构设计

这款后置装载装置是针对中小马力农用拖拉机开发的配套作业属具，主要适配国内保有量较大的25-50马力段轮式拖拉机，解决普通农用拖拉机缺乏前端装载能力、小型散料转运作业需要额外配备专用设备的痛点。在丘陵山地、零散地块的农业生产场景中，大型装载设备进场难度大、作业成本高，这类后置装载装置可以直接挂载在拖拉机后部液压悬挂点位，不需要对拖拉机底盘、传动系统做破坏性改装，农户可以根据作业需求快速挂载或拆卸，兼顾拖拉机原有耕作功能与散料装载转运需求。

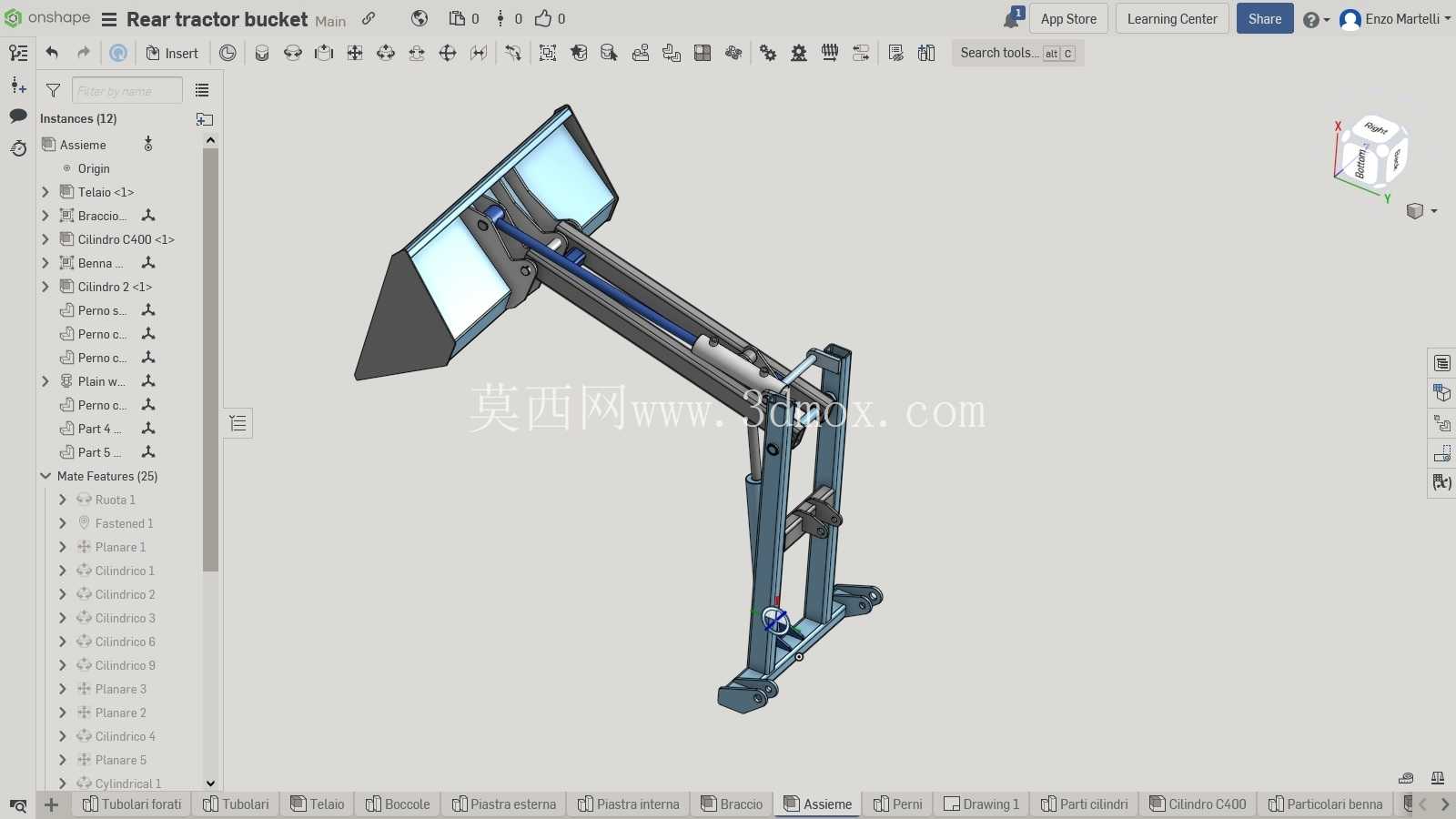

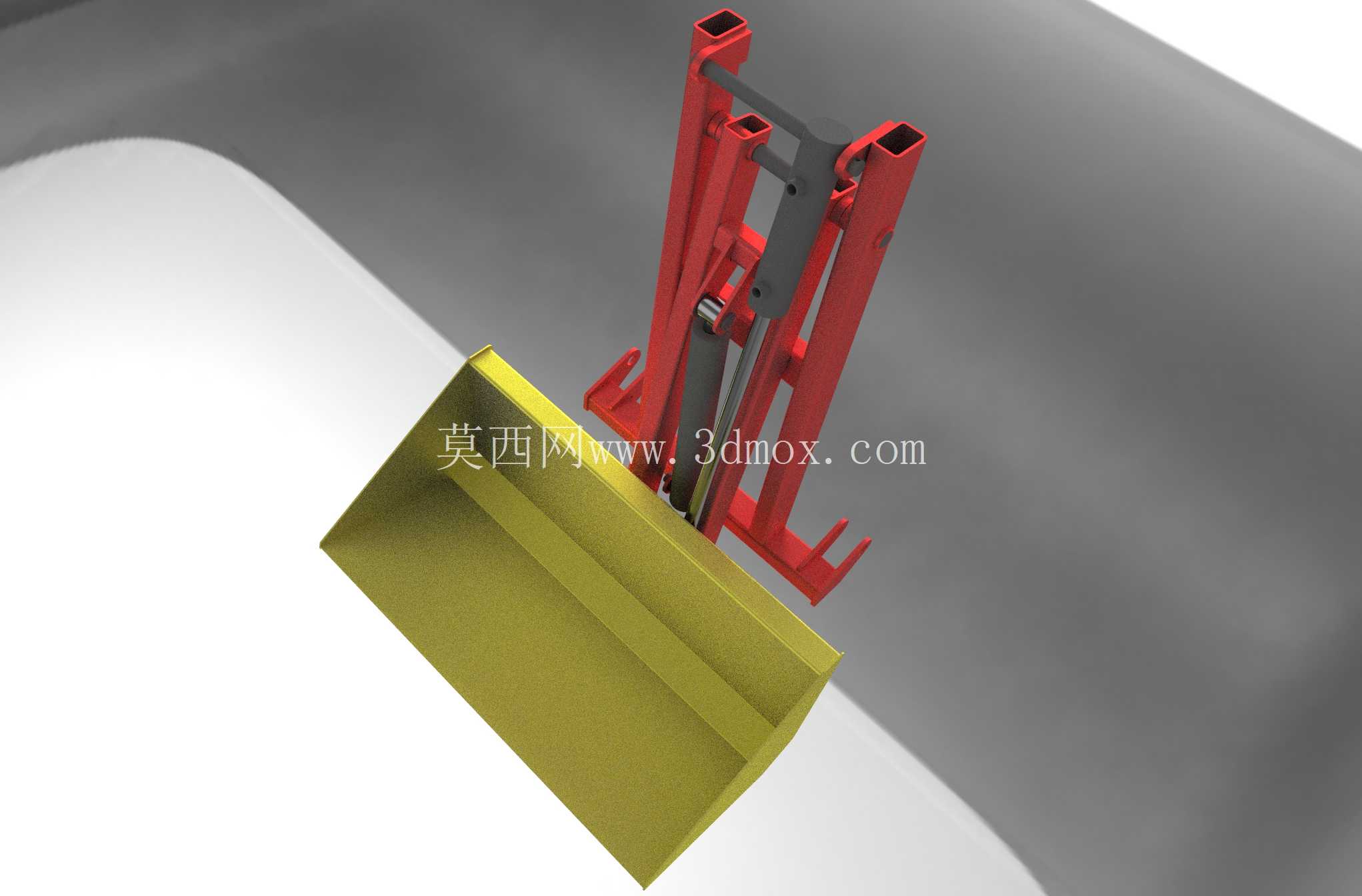

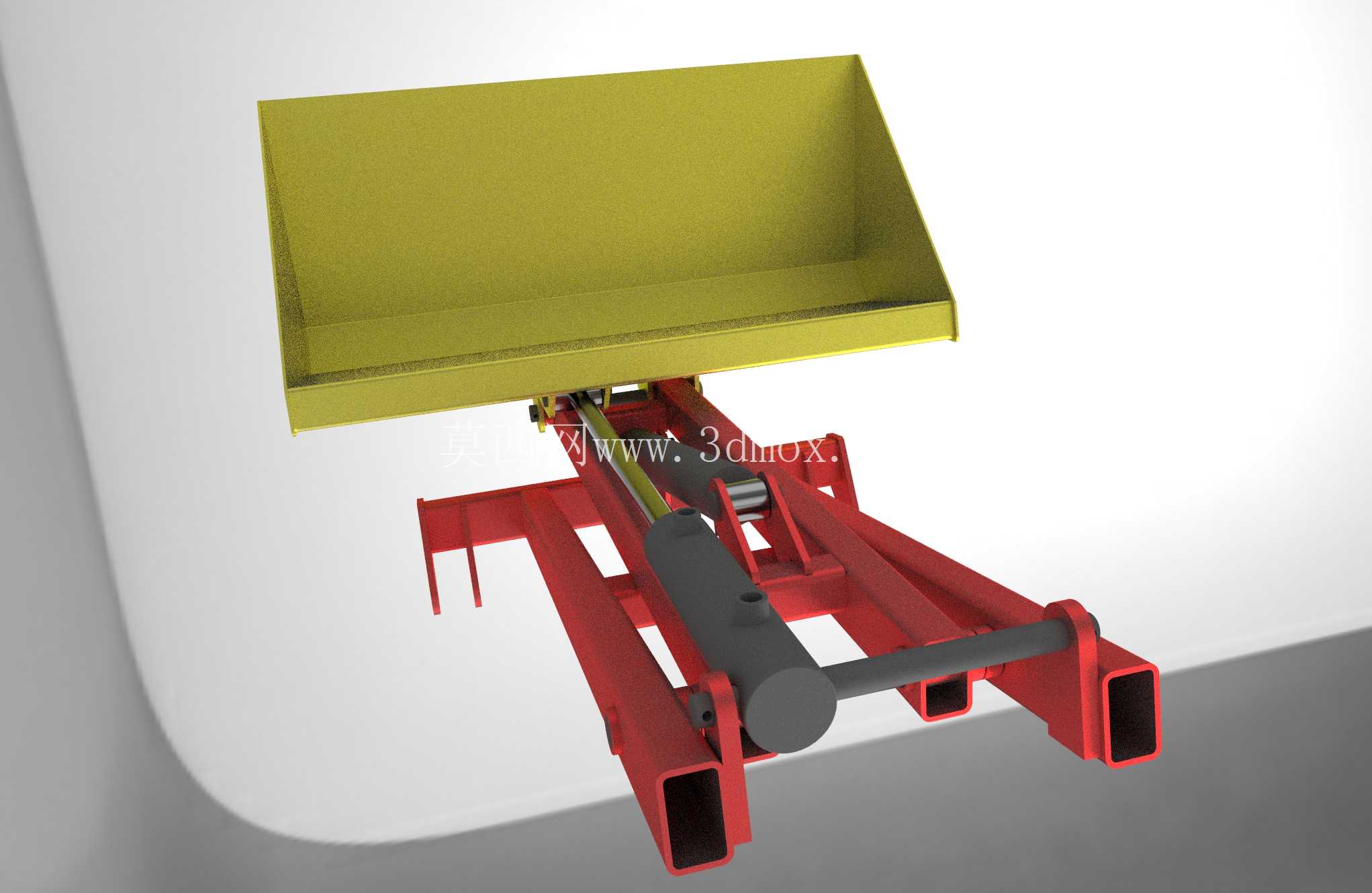

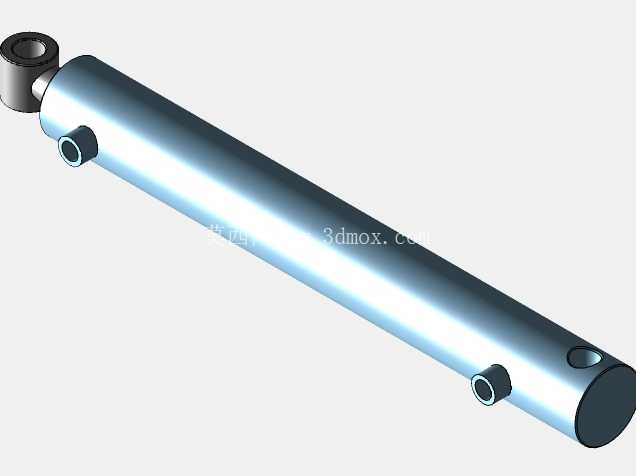

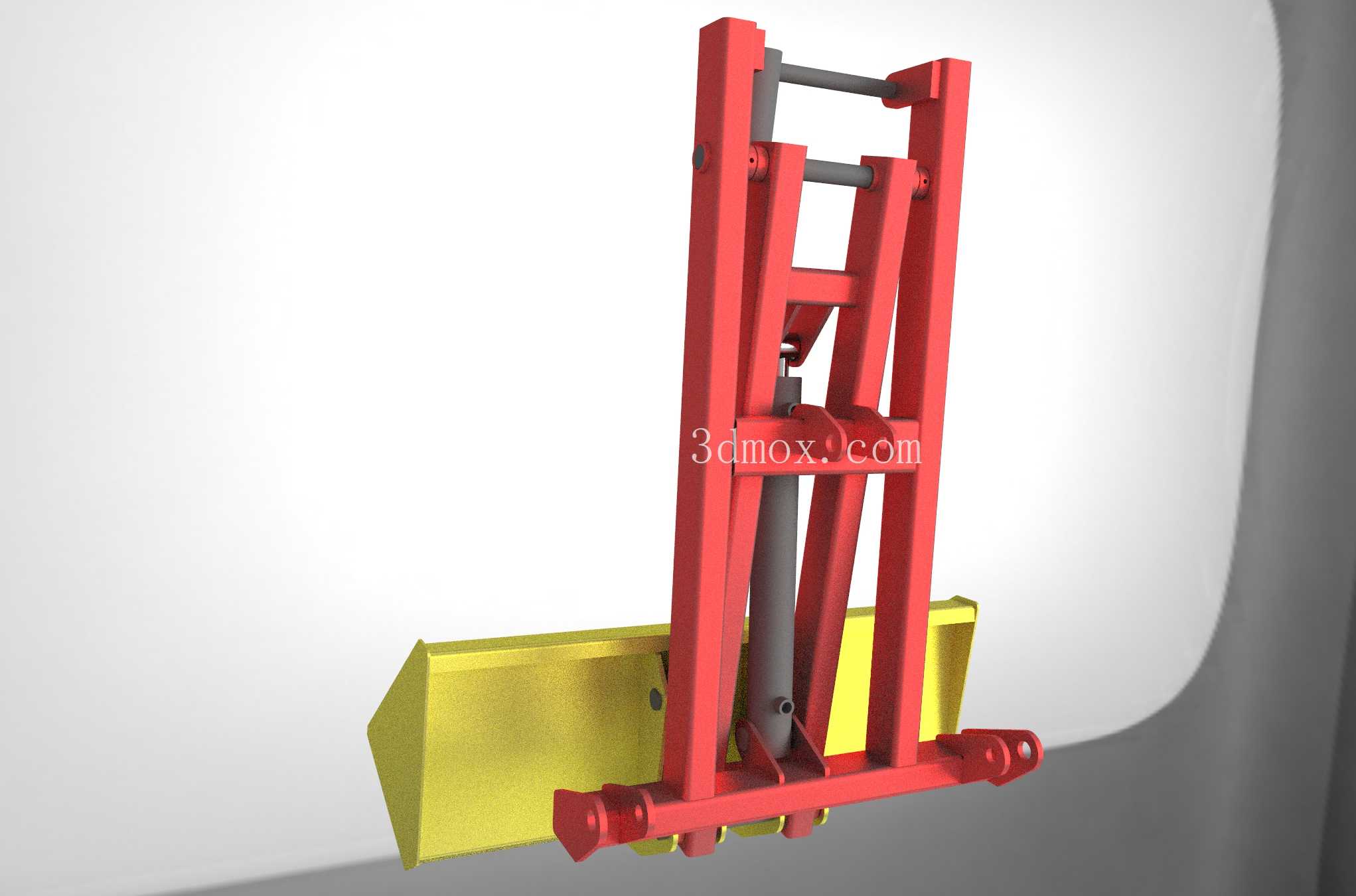

从功能特性来看，该装置采用双举升液压缸配合单翻转液压缸的液压驱动方案，举升臂采用双侧箱型焊接结构，相比单臂结构抗偏载能力提升40%以上，在单侧铲斗受力装运石块、硬质土块时不会出现臂架变形问题。铲斗采用耐磨钢板焊接成型，刃口部位做了加厚倒角处理，日常作业中可以直接切入松散堆积的沙土、厩肥、粮食、建筑碎料等物料，不需要额外配备松土辅助装置。液压回路直接对接拖拉机原有后置液压输出端口，不需要额外加装液压泵站，操作手柄集成在拖拉机驾驶位侧方，驾驶员在座位上就可以完成铲斗升降、倾翻卸料的全部动作，作业视线相比前端装载机更好，尤其适合院落、大棚内等狭窄空间的作业场景。

设计过程中首先明确了安装边界约束：装置挂载后整机长度增加量控制在1.2米以内，避免拖拉机转弯半径过大影响田间通行；举升最高位置时铲斗下沿距离地面高度不低于2.2米，满足常规农用三轮车、小型货车的货箱卸料高度要求；铲斗处于最低落地位置时，铲斗刃口与地面平行，接地比压控制在0.08MPa以内，在松软耕地作业时不会出现铲斗下陷扎入土层的问题。结构受力分析阶段针对举升臂的铰接点位做了多轮优化，将液压缸支撑点设置在举升臂受力弯矩最大的截面位置，同等举升重量下液压缸所需推力降低22%，可以适配小马力拖拉机的液压系统输出压力，不会出现举升无力、液压油温过快升高的问题。

实际作业场景中，该装置除了常规的散料装运，还可以通过更换属具完成不同作业：更换推土板后可以完成场地平整、田埂修整作业，更换货叉属具后可以转运袋装化肥、粮食托盘，更换抓草属具后可以完成秸秆、牧草的装卸堆垛作业，属具更换采用快换销轴结构，单人十分钟内即可完成属具切换，不需要借助额外吊装设备。考虑到农村作业环境的维护条件，装置所有铰接点位都采用了带防尘密封圈的通用铜套，没有采用非标定制轴承，日常维护只需要定期加注黄油即可，易损件在乡镇农机维修点都可以找到替换配件，不会出现配件难采购导致设备闲置的问题。

结构建模过程中对所有焊接焊缝做了工艺性优化，所有臂架焊缝都采用连续角焊缝，避免应力集中导致的焊缝开裂问题；液压管路全部沿臂架内侧布置，加装橡胶防护套，避免作业过程中树枝、石块刮蹭油管造成漏油故障。装置的重心位置经过反复校核，满载举升到最高位置时，整机重心仍然落在拖拉机前后轮支撑范围内，不会出现后部翘头、整机失稳的问题，不需要额外在前部加装配重块，减少了整机额外负载，降低了拖拉机的油耗与轮胎磨损。针对不同马力段的拖拉机，该装置还预留了挂载点位调节余量，通过调整悬挂拉杆的长度，可以适配不同型号拖拉机的后悬挂高度，保证铲斗落地时始终保持水平作业姿态，不需要用户自行改装切割焊接，降低了安装门槛。
