农用拖拉机后置液压装载铲斗结构

　　该后置装载装置主要面向中小型农用拖拉机的后部挂接作业场景，常见于丘陵农田、果园、小型牧场、乡村道路维护和院落物料整理。设备利用拖拉机后部三点悬挂或加强挂接区域布置举升臂与铲斗，使拖拉机在不更换主机的情况下，除完成牵引、旋耕、运输等常规作业外，还可承担散料归集、短距离铲运、厩肥清理、砂石上料、积雪推除和场地平整等辅助工作。对于没有专用装载机的小规模农业生产单位，这种后装结构能够提高主机利用率，减少单独配置前端装载设备的成本，同时保留拖拉机原有的行走、转向和牵引能力。

　　从实际用途看，装置的工作对象多为松散、低磨蚀或半堆积物料，例如土壤、谷物、粪肥、碎秸秆、煤渣、沙粒和道路积土。铲斗采用宽口浅斗形式，前缘设置平直切削边，插入料堆时依靠拖拉机后退或后部挂接点提供推进力；举升过程中，两侧立式臂架承担主要弯矩，液压元件提供升降动作。与前端装载机相比，后置方案在视野、操作习惯和受力方向上存在差异，因此结构设计更强调后部挂接强度、臂架刚度以及铲斗在低位时的通过性。操作人员需要结合后视镜或转身观察作业面，适合节奏相对较慢、作业空间较宽的农用场景。

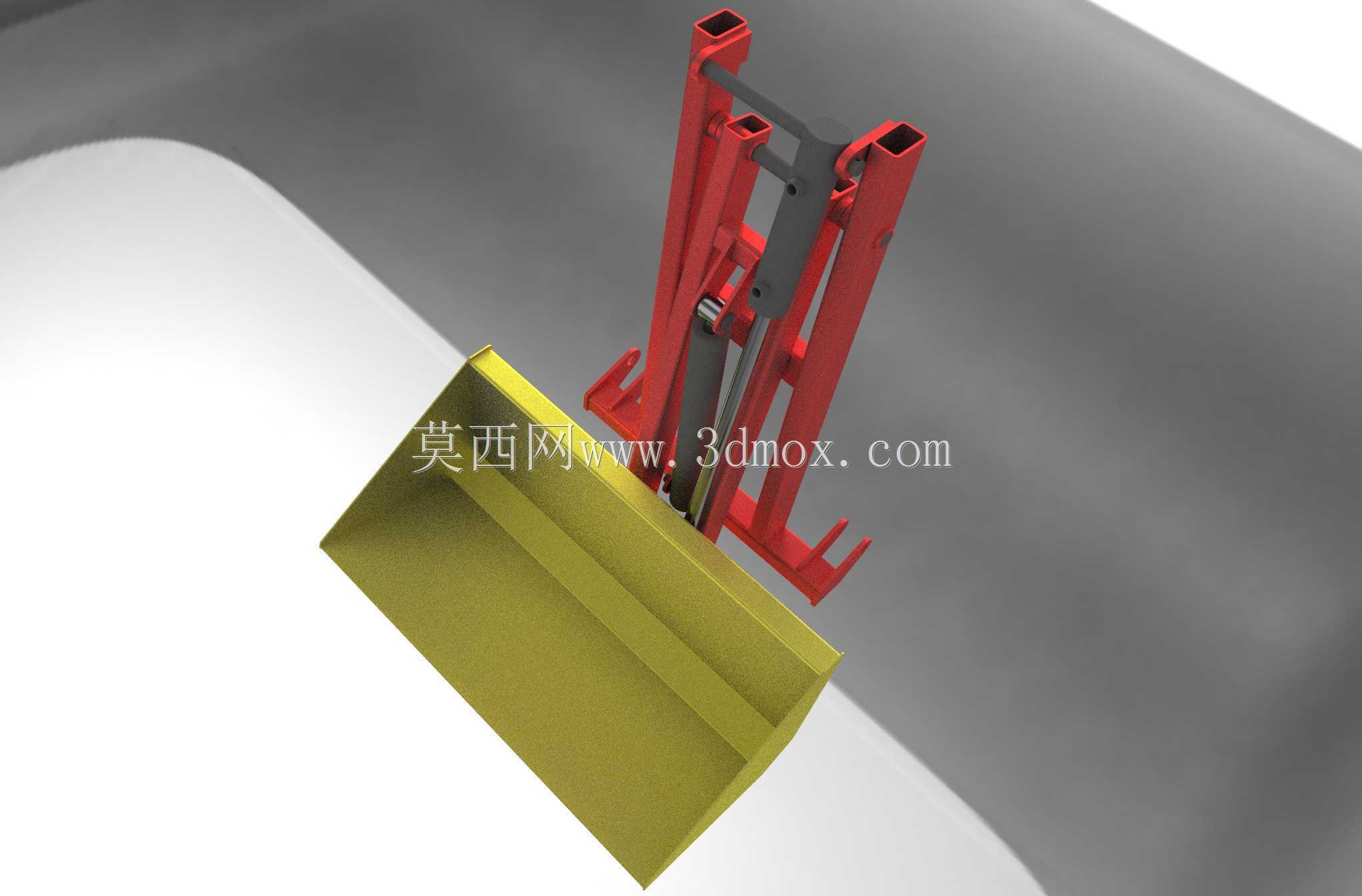

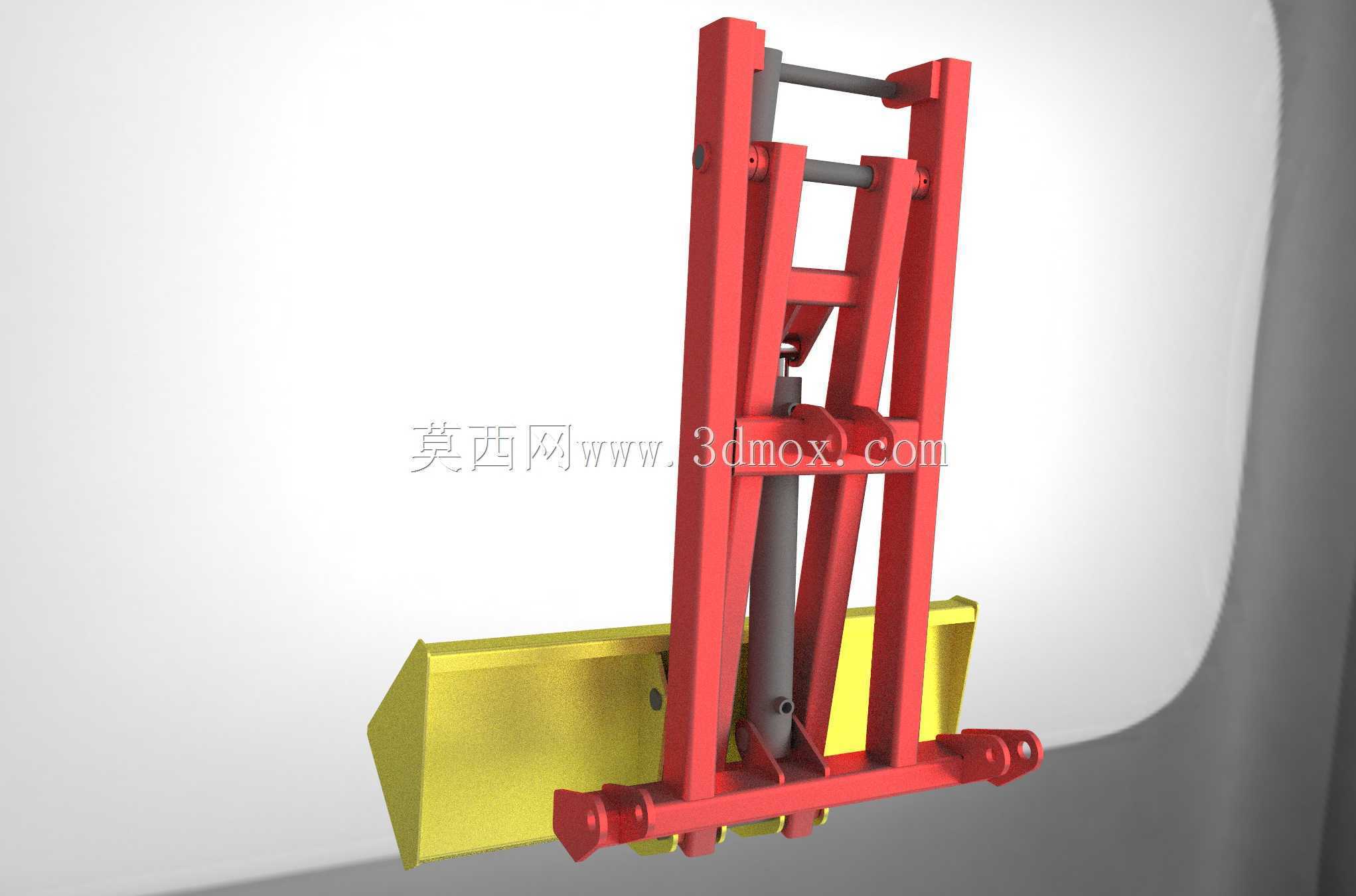

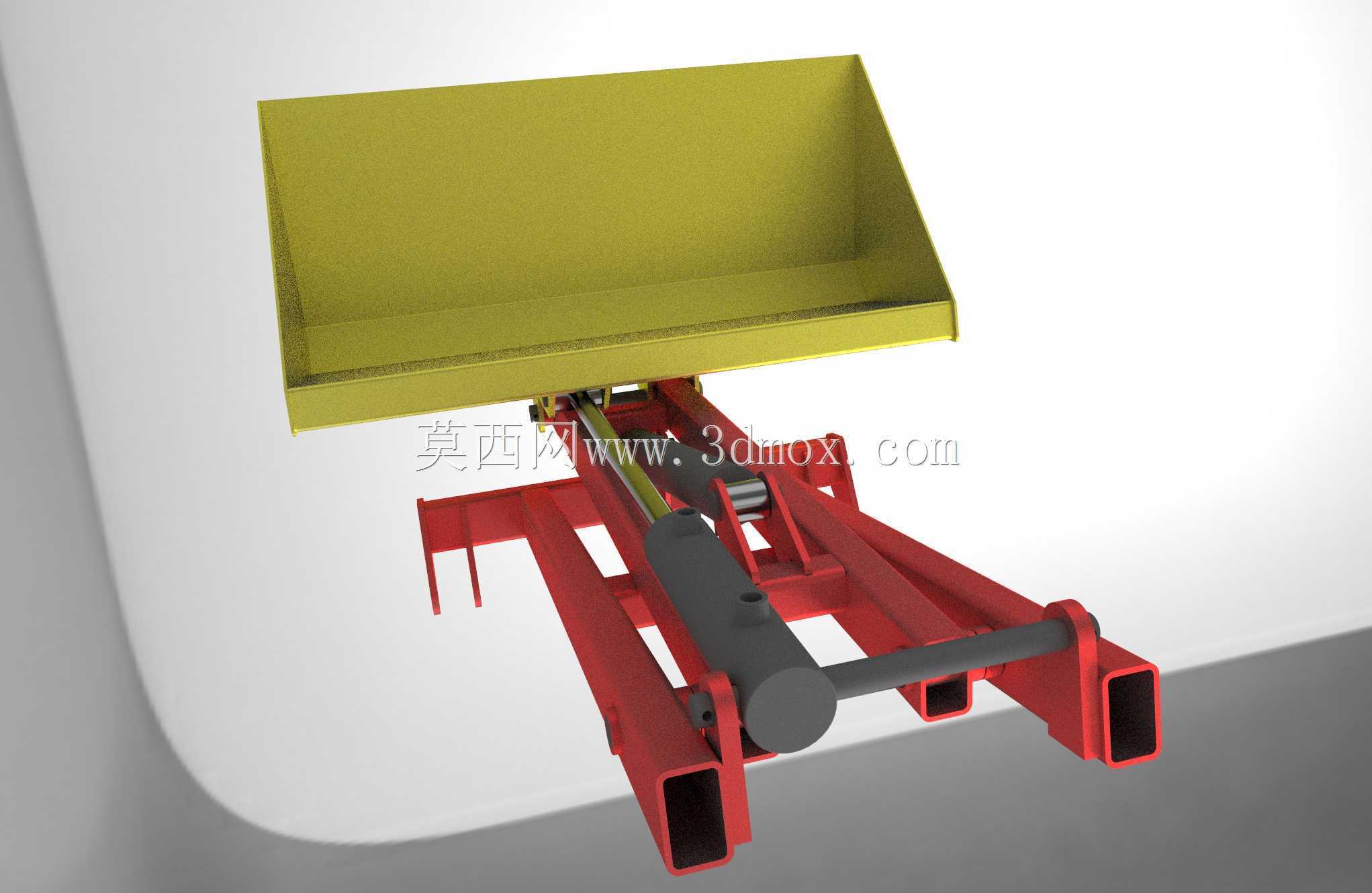

　　功能结构上，模型由铲斗体、双侧举升臂、中部液压执行件、顶部连接横梁、后部挂接叉架以及若干销轴和加强板组成。铲斗侧板与底板形成稳定的箱形受料空间，斗口宽度明显大于后部臂架间距，便于在地面刮平和推集物料时获得较大作业幅宽。铲斗背部设置与臂架连接的铰点，铰点区域通过加厚板和肋板分散载荷，避免铲斗在偏载插入时出现局部撕裂。两侧红色臂架为直立门架式构型，型材或焊接板件沿受力方向延伸，顶部保留安装孔和限位结构，中部布置液压元件，下端与铲斗或摇臂机构相连。

　　设计思路上，该装置没有追求复杂的多联杆运动，而是采用结构直观、维护方便的后置举升形式。臂架高度需要满足铲斗提升后离地卸料的要求，同时不能过度增加拖拉机后部的重心高度。模型中臂架顶部的方形开口和侧向孔位可用于安装销轴、衬套或连接块，便于与不同后部支架匹配；中部狭长杆件承担导向和传力作用，使液压推力在举升过程中尽量沿机构运动方向传递。铲斗与臂架之间的铰接点位置经过布置，使低位时斗底接近地面，高位时斗体能够保持足够倾翻角度，减少物料回带。

　　外形与安装边界方面，铲斗宽度是作业效率的关键尺寸，宽斗能够一次推集较多散料，但也会受到拖拉机后轮外缘宽度、田间道路宽度和后部悬挂承载能力限制。臂架竖立后高度应低于拖拉机安全运输高度要求，避免进入果园、棚架或库房时发生干涉。后部挂接区需与拖拉机后桥、牵引板、三点悬挂拉杆和液压输出口保持安全距离，尤其在铲斗下降、后倾和整机颠簸时，不能碰撞轮胎、挡泥板或尾灯。液压管路应沿臂架内侧固定，减少外露折弯半径过小的问题，并在铰接运动处预留挠性长度。

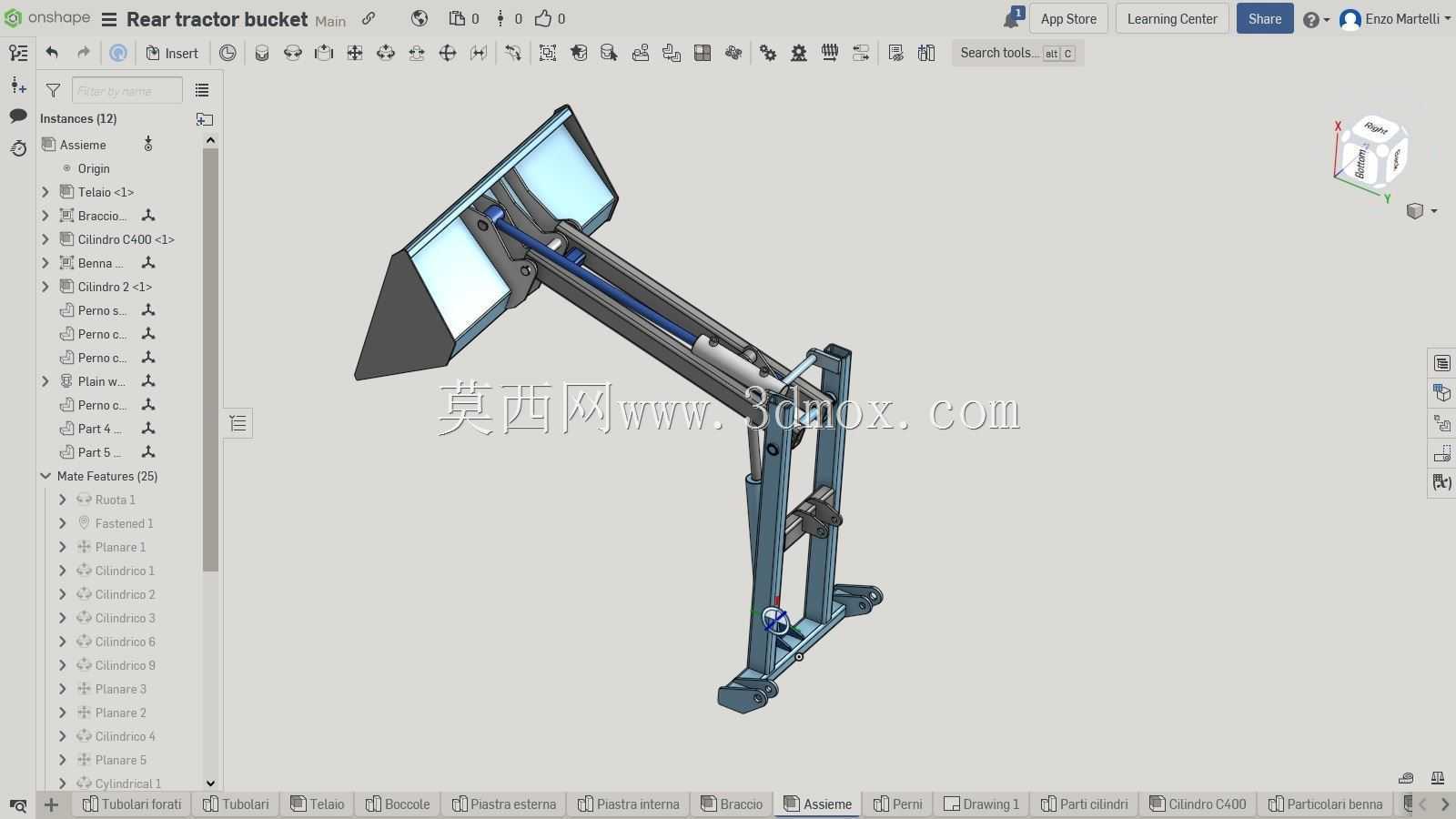

　　从受力角度分析，铲斗插入料堆时，斗前缘受到水平阻力，底板受到摩擦阻力，侧板受到侧向挤压；偏载取料时，一侧臂架会承受更大扭矩，因此双侧臂的截面惯性矩、铰点销径和焊接坡口需要同步加强。举升瞬间，液压件输出力通过连杆或直接作用于臂架，后部挂接点产生反力，拖拉机后轴载荷增加。设计时应控制额定装载量，使后部附加载荷不超过拖拉机轮胎和后桥的允许范围。对于三维建模人员，建模时应重点还原铲斗板厚、臂架折弯或焊接轮廓、销轴同轴关系、液压件安装距以及后部挂接接口，而不是只建立外观体。装配阶段需检查铲斗全行程运动，确认斗体在最低位置不压地、在最高位置不与臂架顶部碰撞，左右转向时不与轮胎发生空间干涉。

　　在农业装备选型中，这类后置装载铲斗适合作为拖拉机的多功能附属工作装置，结构简单、拆装便利、制造成本较低。若用于硬质砂石或高密度物料，应进一步加强斗刃、侧板和后部连接架；若以清雪、推土为主，则可在斗前缘增加可更换刃板；若需要更高卸料高度，可在现有臂架基础上增加摇臂和连杆，但必须同步校核液压行程与挂接强度。整体模型清晰呈现了后置装载机的主要空间关系和机构组成，可用于农业机械结构设计、挂接接口校核、运动干涉检查以及教学演示。
