汽车零件切割冲压用渐进工装结构

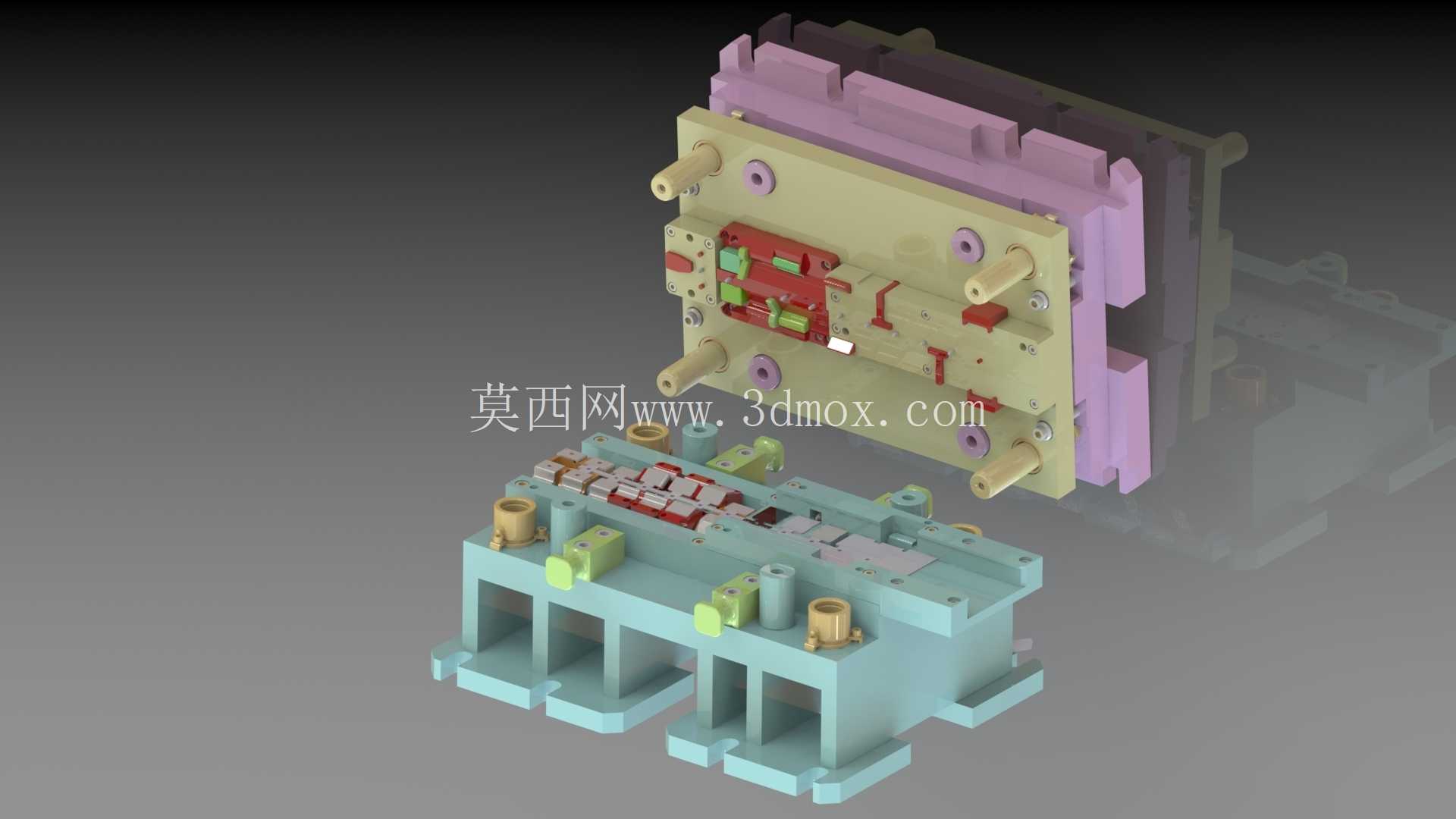

　　这套工装结构主要面向汽车零部件量产加工场景，适配车身结构件、加强件等薄板类金属零件的连续加工作业，可在单次设备行程内完成多道工序的连续加工，避免单工序模多次定位带来的累积误差，适配大批量连续冲压生产线的安装使用需求。从结构布局来看，整套工装分为上下模两个核心功能区段，下模部分设置有独立的工位定位槽、导套安装位以及废料导出通道，每个工位对应不同的加工工序，从初始的板料定位、预压，到后续的冲孔、切边、成型、终裁，各工位之间的步距经过严格核算，保证板料在送料机构的带动下精准移位，不会出现工序错位的问题。

　　上模部分对应设置有凸模安装座、弹性卸料组件以及导柱配合结构，导柱与下模导套的配合公差控制在微米级，保证合模过程中上下模的对位精度，避免冲切过程中出现啃模、毛刺超差的问题。在实际应用场景中，这类渐进工装通常安装在对应吨位的开式或闭式压力机上，配合卷料自动送料架使用，可实现从卷料开卷到成品零件落料的全连续加工，相比单工序模具，加工效率可提升数倍，同时减少人工上下料的操作频次，降低生产过程中的安全隐患。设计过程中，针对不同工序的受力差异，对各工位的模板强度做了差异化处理，冲切工位的模板采用更高硬度的合金材料，成型工位则预留了足够的弹性补偿空间，避免成型过程中零件出现回弹超差的问题。

　　安装边界方面，整套工装的上下模安装平面做了平行度校准，模柄位置适配常规压力机的滑块安装孔，下模的安装槽位对应压力机工作台的T型槽间距，无需额外制作过渡连接板即可完成快速装夹，换模时可配合快速夹模装置缩短停机调试时间。结构细节上，卸料板采用独立的弹性元件驱动，合模时首先压紧板料，再进行冲切或成型动作，避免板料在加工过程中出现移位，各冲切凸模的入模量经过精确计算，既保证冲切断面的质量，又避免凸模进入凹模过深加剧磨损。对于成型工位的复杂型面，拆分了独立的镶块结构，当局部出现磨损或崩损时，可单独更换对应镶块，无需更换整块模板，降低后期的维护成本。

　　废料通道的设计顺着冲切方向倾斜布置，加工产生的边角废料可顺着通道直接滑入设备下方的废料收集槽，不会在模腔内堆积造成卡模问题。导柱位置设置有防尘密封结构，避免冲压过程中产生的金属碎屑进入导套配合面，加速导向部件的磨损，延长整套工装的使用寿命。在零件定位方面，初始工位设置有侧刃定位结构，配合导正销对板料的步距进行精确定位，即使送料机构存在微小的送料误差，也可通过导正销在合模过程中进行修正，保证每个工位的加工位置精度。针对汽车零件常见的高强度钢板加工需求，各受力部件的圆角、应力集中位置都做了强化处理，避免长期冲压作业过程中出现模板开裂、部件断裂的问题。
