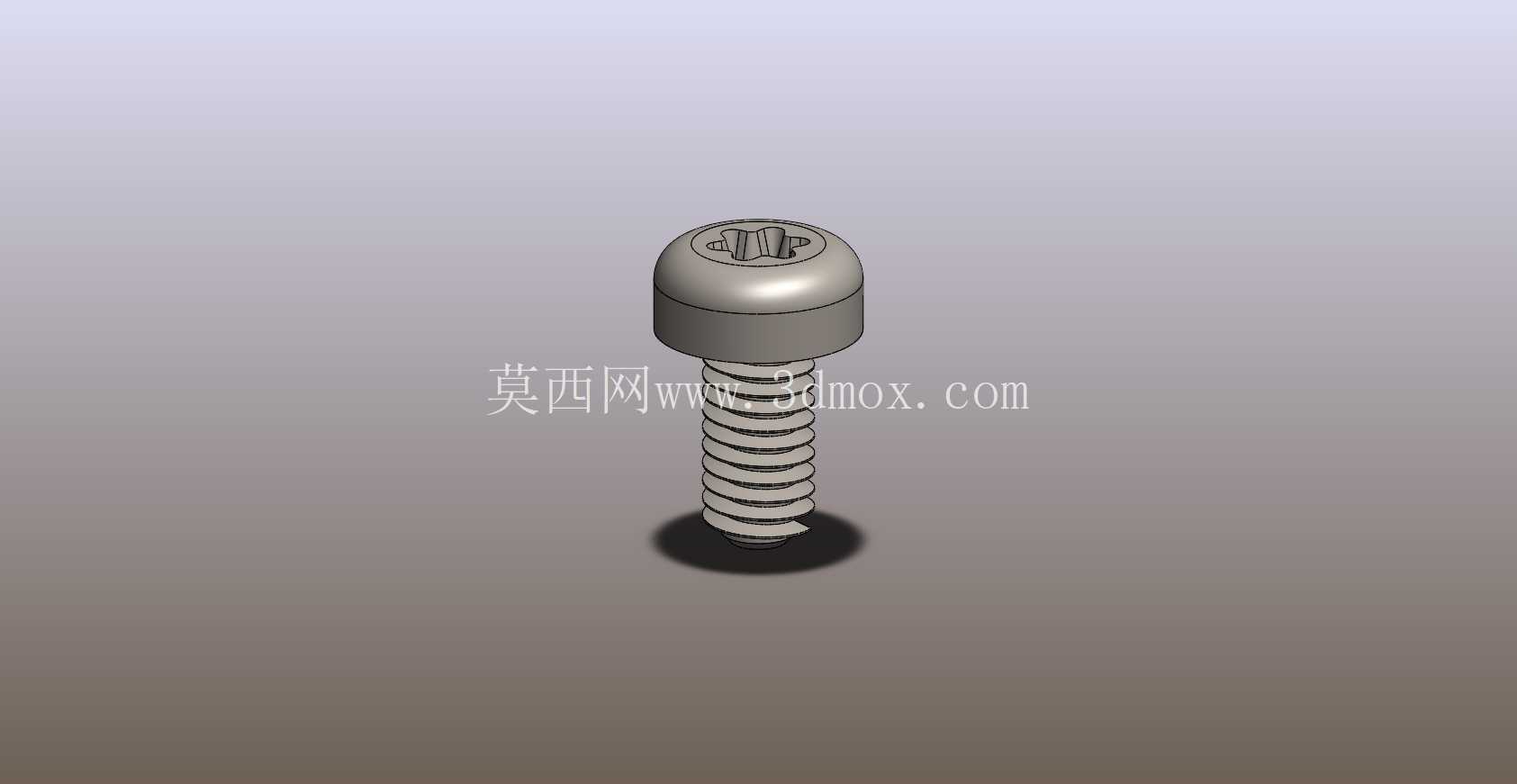

盘头内六角凸角M3规格紧固螺钉

在消费电子外壳组装、小型仪器仪表内部结构固定、3D打印原型件拼接、低压电气柜内端子排安装这类对安装空间有严格限制的场景里，M3规格的盘头内六角凸角螺钉是应用频次极高的紧固零件。这类螺钉的盘头设计，让它在安装完成后头部不会突出被连接件表面过多，相比沉头螺钉不需要提前在被连接件上加工沉头孔，对于薄板类零件、注塑成型的薄壁壳体来说，能避免沉头加工导致的零件强度下降问题，尤其适合厚度在1mm到3mm之间的薄板连接场景。

从功能特性来看，盘头的支撑面相比同规格的沉头螺钉更大，锁紧时对被连接件表面的压强更小，不会像沉头螺钉那样在锁紧力过大时压溃塑料壳体或者薄铝板的表面，在经常需要拆装维护的结构里，反复拆装也不会让安装孔周围出现塌陷变形。头部的内六角凸角驱动结构，相比十字槽驱动，能承受更大的锁紧扭矩，电动螺丝刀批头卡入后不容易出现滑牙跳头的情况，在自动化装配线上的供料、锁付工序里，内六角结构的定位容错率更高，批头对准后能快速卡入驱动槽，不会像十字槽那样容易因为对位偏差导致槽口刮花。凸角的结构设计，还能让批头和螺钉头部的接触面积更大，锁付时的力传递更均匀，减少批头磨损的同时，也能降低螺钉头部槽口拧花的概率，对于需要多次拆装维护的设备结构来说，能大幅降低后期维护时因为螺钉滑牙导致的零件报废问题。

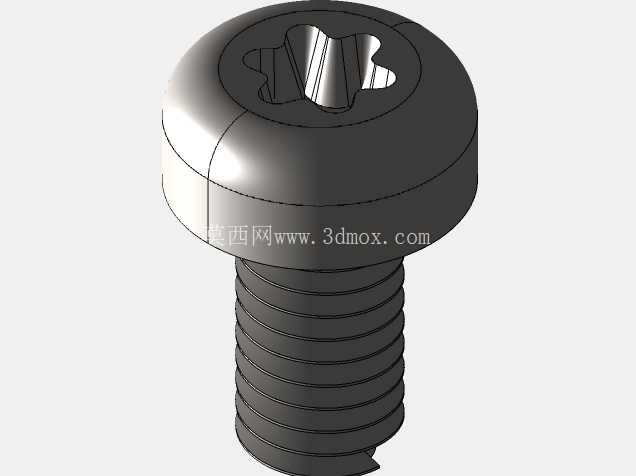

设计这类螺钉的三维模型时，首先要明确安装边界的约束：M3规格的螺纹公称直径3mm，粗牙螺距0.5mm，盘头的外径通常控制在5.3mm到5.7mm之间，头部高度控制在1.8mm到2.2mm，这个尺寸范围能保证头部有足够的支撑面积，同时不会因为头部过大占用过多的装配空间。螺纹部分的建模要注意收尾处的退刀结构，实际量产的螺钉螺纹末端会有不完整牙型的收尾段，建模时不能把螺纹做成全长度完整牙型，否则在实际装配时，螺纹末端的锋利牙型会刮伤安装孔的内壁，甚至在拧入时因为牙型过尖导致螺纹错牙。头部内六角槽的深度要控制在1.2mm到1.5mm之间，槽深过浅会导致批头插入深度不足，锁付时容易滑出，槽深过深则会降低螺钉头部的结构强度，在施加较大锁紧扭矩时容易出现头部断裂的问题。头部顶端的凸角结构，要和内六角槽的边缘做0.1mm左右的圆角过渡，避免热处理时应力集中导致的头部开裂，同时也能在自动化供料时减少螺钉之间的卡滞，让振动盘送料更顺畅。

实际选型应用时，要注意被连接件的安装孔尺寸：光孔的直径通常加工到3.2mm到3.4mm，孔的边缘要做0.2mm的倒角，避免螺钉拧入时孔边的毛刺刮伤螺纹牙型。如果是连接塑料件，要根据塑料的材质选择合适的螺钉拧入深度，ABS、PC这类常用工程塑料，拧入深度控制在6mm到9mm就能获得足够的锁紧力，拧入过深反而会导致塑料柱内应力过大，长时间使用后出现开裂。如果是连接金属薄板，通常会配合M3的压铆螺母或者铜螺母使用，螺钉的螺纹长度要超出螺母端面1到2个牙距，保证螺纹啮合足够充分，同时不会因为螺钉过长突出螺母端面，干涉到内部的其他零件。

在三维建模的细节处理上，螺纹的牙型角要严格按照60度公制螺纹标准绘制，牙顶和牙底都要做微小的圆角处理，还原实际冷镦加工出来的螺钉真实形态，不能做成尖锐的牙型，否则模型导入到装配体做干涉检查时，会出现虚假的干涉报错，影响结构设计的判断。头部和螺杆衔接的位置要做R0.2左右的过渡圆角，这个位置是螺钉应力集中的区域，实际生产中这个圆角是冷镦成型时自然形成的，建模时还原这个细节，能让后续做有限元受力分析时的结果更贴近实际情况，不会因为应力集中的位置建模错误，导致分析出来的螺钉断裂载荷和实际值偏差过大。另外，螺钉头部的驱动槽内要做微小的拔模斜度，角度控制在1到2度，这是实际冷镦加工时模具脱模必须的结构，建模时加上这个细节，能让模型更符合生产实际，在做装配模拟时，批头和槽口的配合也更贴合真实的装配状态。

这类螺钉在日常的结构设计里属于最基础的标准件，但恰恰是这类基础零件的建模精度，会影响整个装配体的干涉检查结果、装配工艺模拟的准确性，很多新手建模时容易忽略螺纹收尾、头部过渡圆角、槽口拔模斜度这些细节，导致模型看起来外形相似，但实际导入到工程图导出BOM表，或者做装配仿真时出现各种问题。精准还原这类标准件的细节尺寸，能让整个设备的三维设计更严谨，减少后期生产装配时因为标准件模型尺寸错误导致的装配干涉、锁付失效等问题。
